冷却塔型号 冷却塔选型，看这篇就够了

冷却塔选型与设计培训|暖通空调设计师郭鹏

1.重点介绍冷却塔的选择和设计

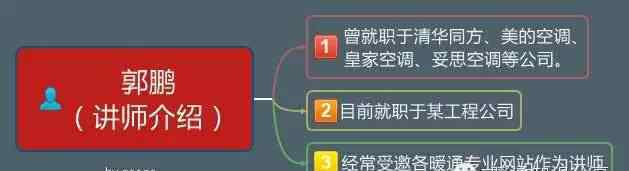

二.本培训讲师介绍

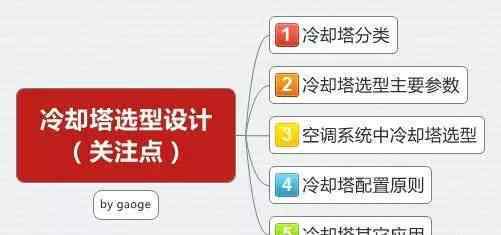

第三，重点介绍

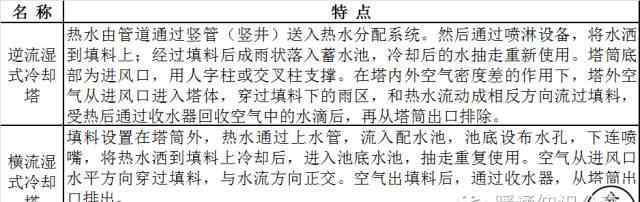

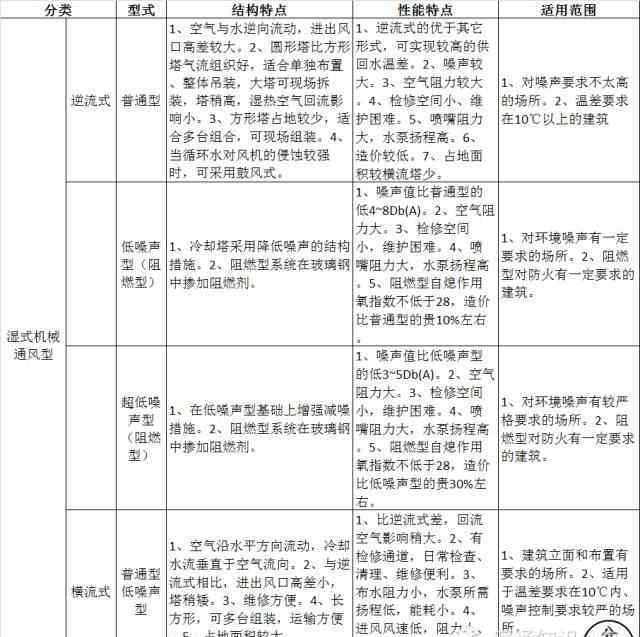

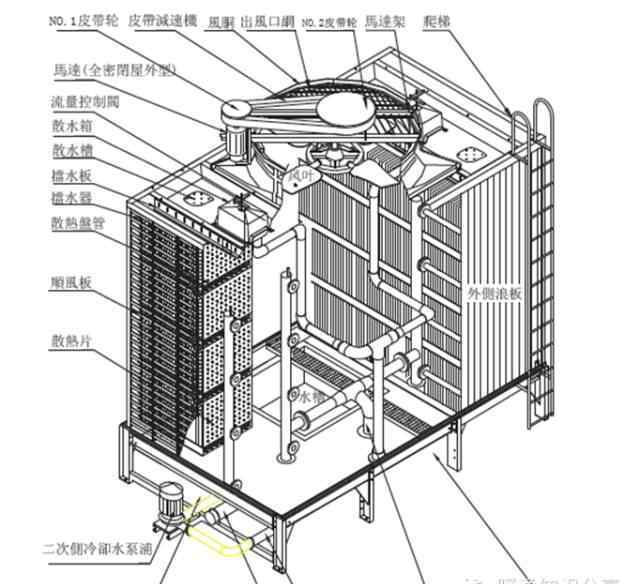

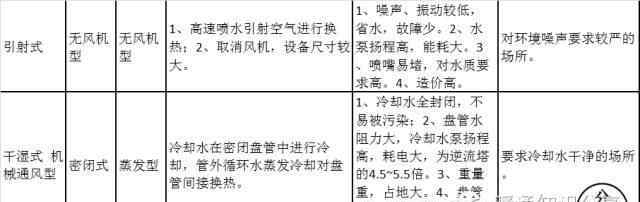

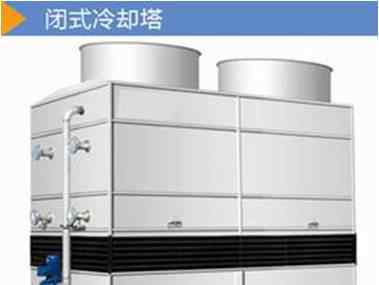

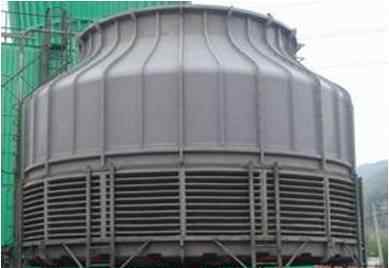

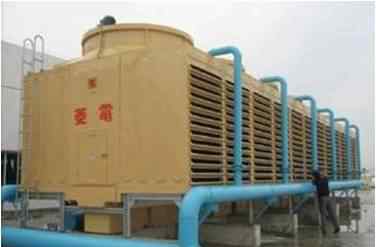

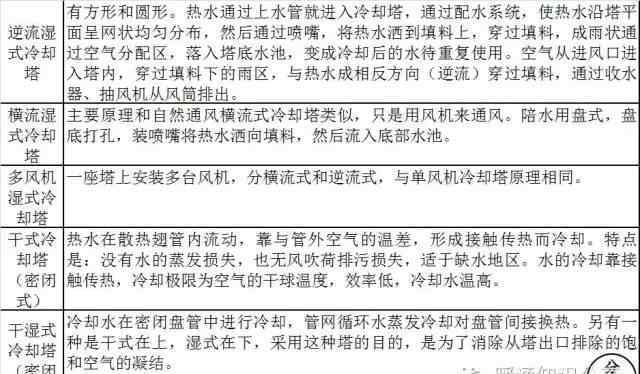

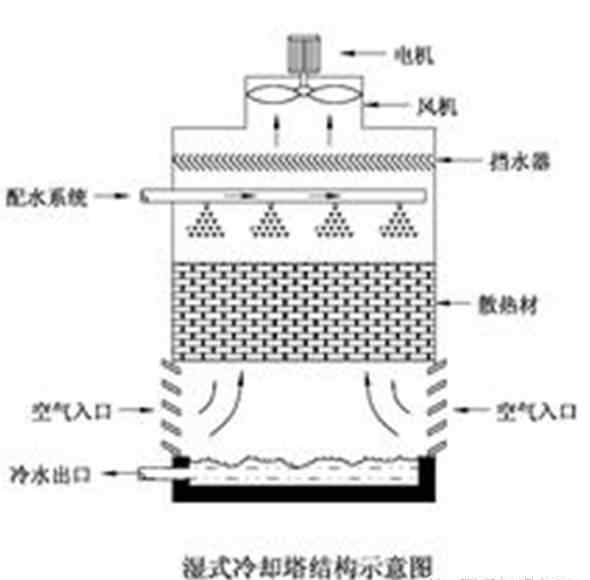

①冷却塔的分类

1.自然通风

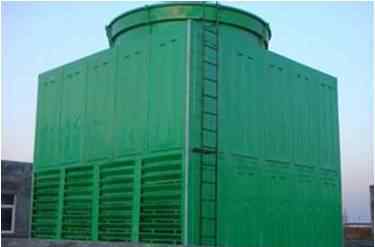

2.机械通风

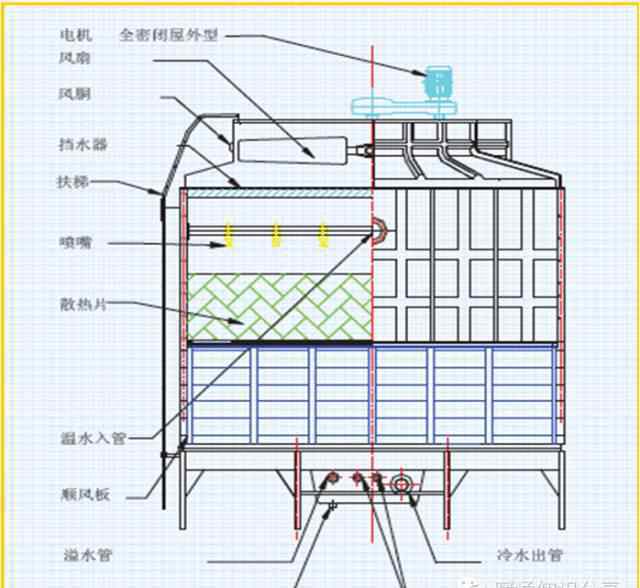

看图说话

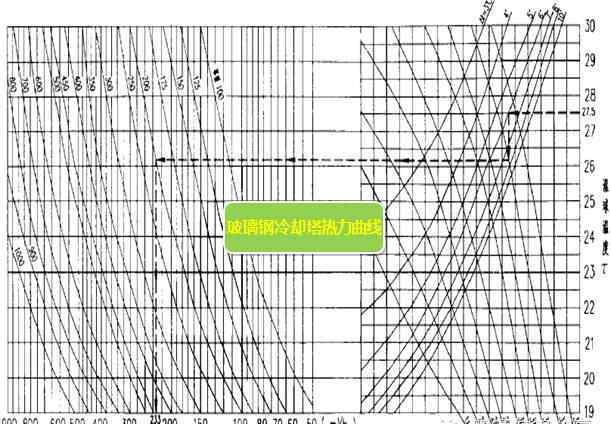

②冷却塔选择的主要参数

主要用于:

1:总热负荷；

2:冷却水量；

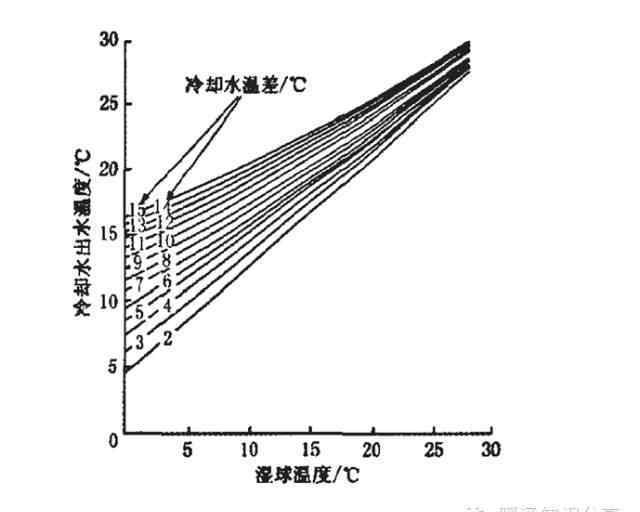

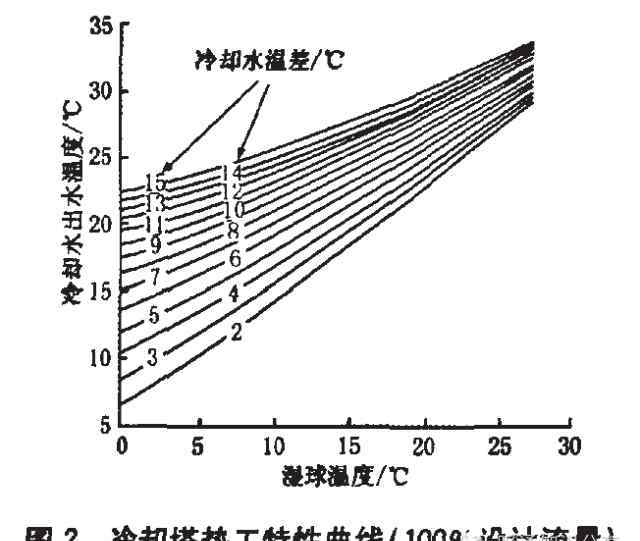

3:入口和出口水温

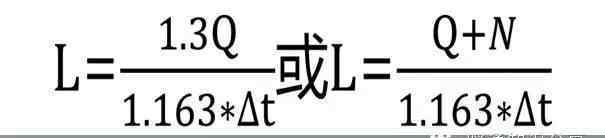

计算公式

注:溴化锂机组为1.8~2.2，温差为6 ~ 9℃；

补给水量:流动损失+蒸发损失+污水损失+泄漏损失；

取冷却水的1~2%。

③空调节系统中冷却塔的选择

示例计算:

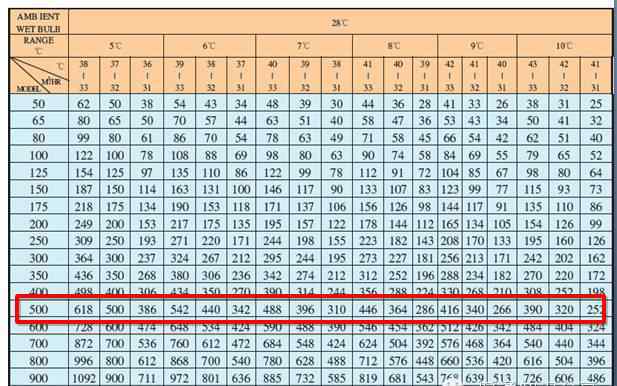

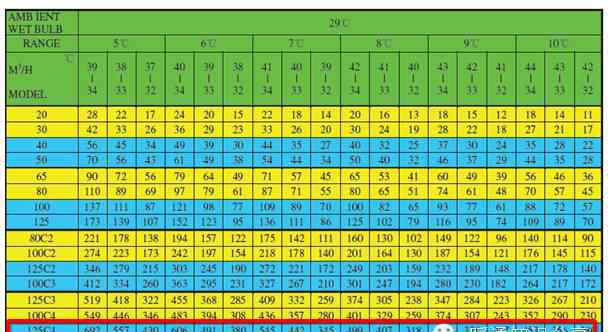

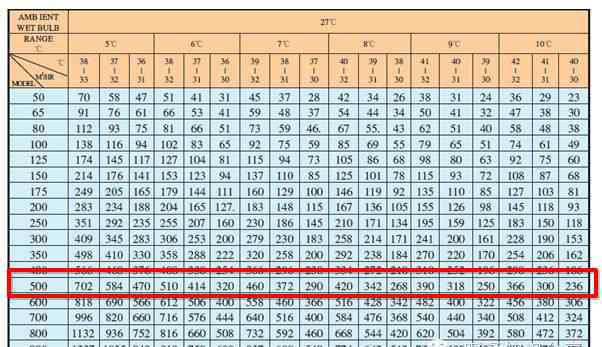

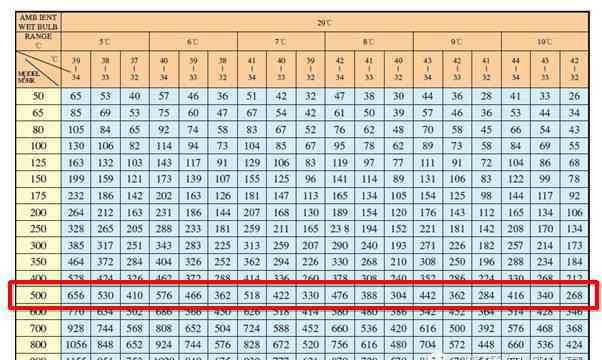

根据单台制冷机组和2台设备的2130千瓦，选择冷却塔流量。

然后:L=2130*1.3/1.163*5=476m3/h

或者

l =(2130+2130/4.5)*/1.163 * 5 = 447 m3/h

安全系数1.1，那么492m3/H。

看图说话

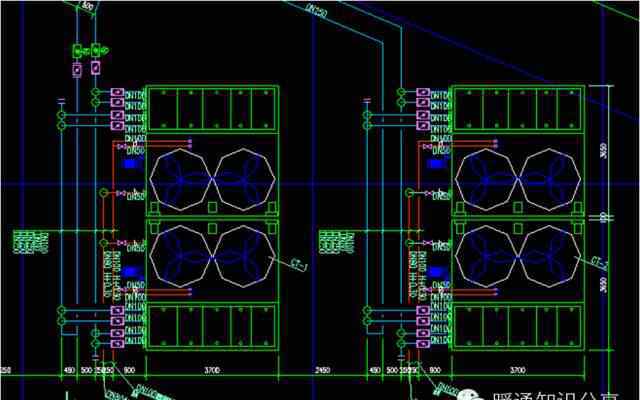

④冷却塔的配置原则

1:应布置在裙楼或主楼屋顶；

2:必须设置在通风良好的地方；

3.充分考虑噪音和浮水对环境的影响；

4:放置进气和排气短路；

5:冷却塔进风侧与相邻建筑的净距不应小于塔进风高度的2倍，周围进风的塔间安静距离不应小于塔进风高度的4倍；

6:要排成单行；

7:多排布置且长轴位于同一直线上的，相邻塔排净距不得小于4m；平行排列的塔排之间的距离不小于塔进风口高度的4倍，每排的长宽比不大于5∶1；

8:冷却塔周围应有检修通道和管道安装位置，通道不小于1米；

9:不应布置在热源、废气、油烟的排放口附近。

看图说话

⑤冷却塔的其他应用

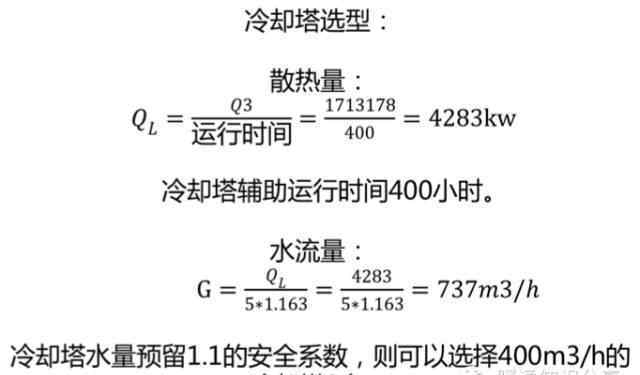

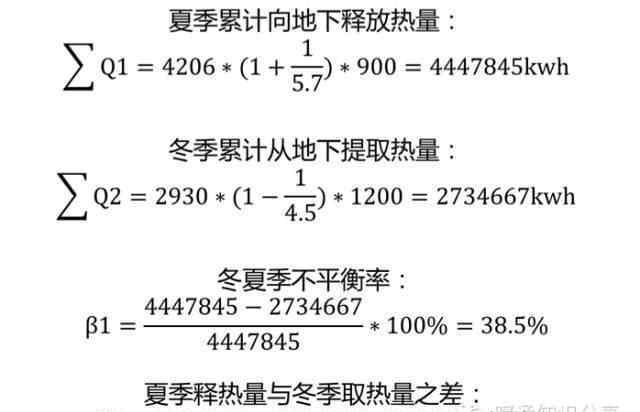

1)地源热泵系统中的削峰现象

夏季冷负荷4206KW，运行时间900小时，机组能效比5.7；

冬季热负荷2930KW，运行时间1200小时，机组能效比4.5。

看图说话

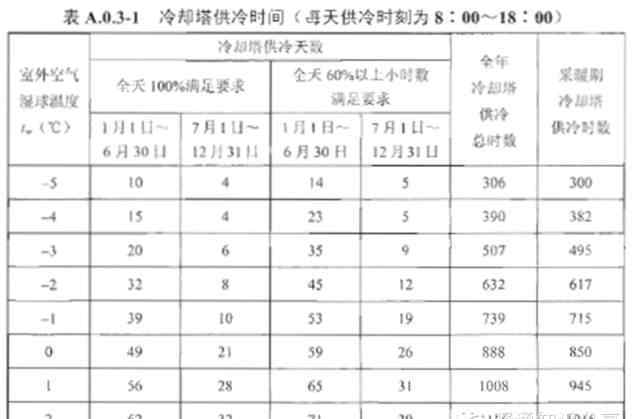

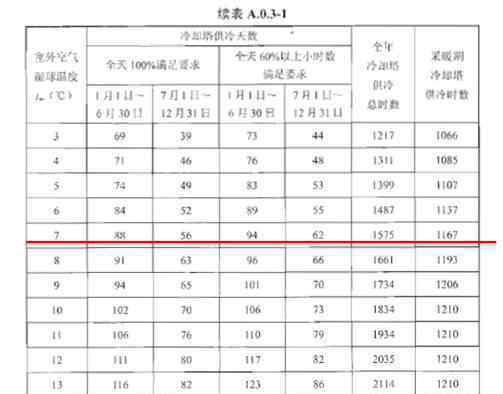

2)过渡季节免费使用冷源

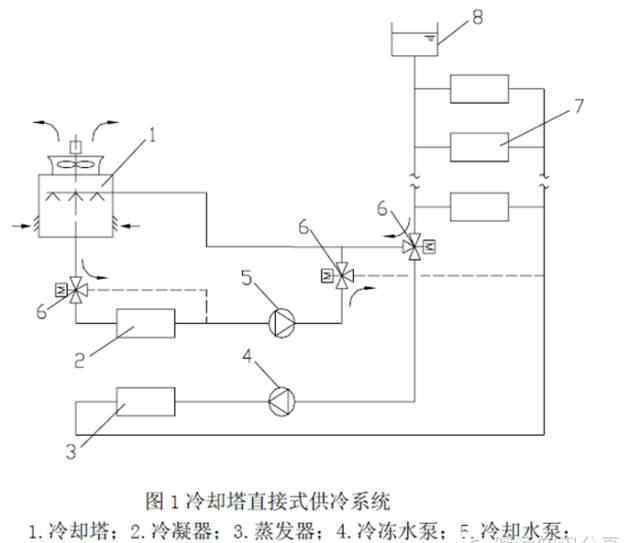

1:直接冷却；

2.间接冷却。

看图说话

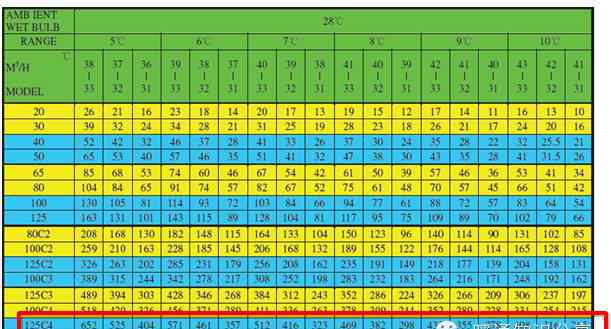

过渡季节冷负荷2200KW，供回水温差2℃。

然后:

所需循环水量为2200/1.163 * 2 = 945m3/H。

可以带两个500m3/h的冷却塔。

以上图片部分来自网络、规格、图集等。

第四，分享你的总结

冷却塔的选择并不难。根据水量决定型号是不负责任的。希望你能详细计算一下选择，这样你就放心了。

文哥有话要说

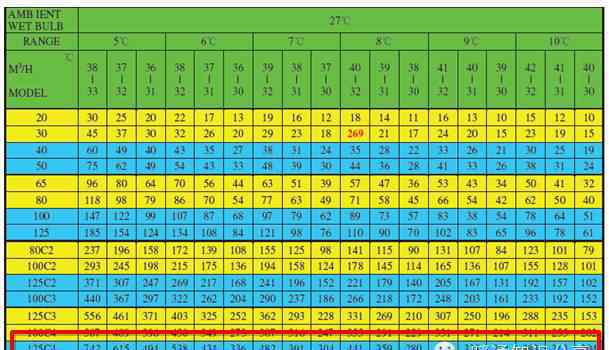

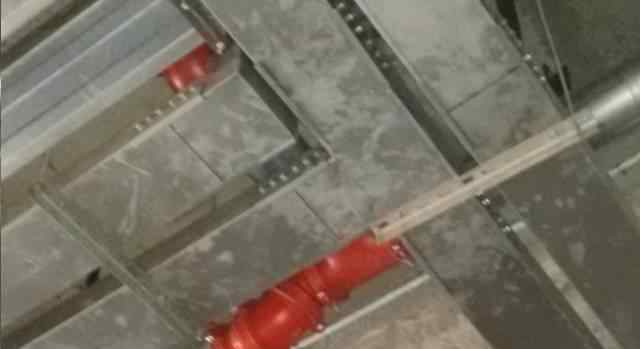

现在留言，指出图中的问题。

是时候展示你的专业技能了！

找出差异！
