电线电缆作为最常见的电气耗材之一,广泛应用于日常生活中。电线电缆的选择对于我们提高用电效率,减少电力线损,降低用电危险,避免电力事故尤为重要。同时,选择绿色、环保、无污染的电缆材料也可以防止环境保护,减少废气和废料的产生。下面边肖西部购物中心将介绍西部购物中心的电线电缆型号、结构特点和供货范围。

就结构、材料和功能而言,主要有以下几种电线和电缆:

一、聚氯乙烯绝缘电缆

适用性

本产品适用于交流额定电压为450/750伏及以下的电厂的固定接线。

线模型表示方法

型号的字母含义

B-配电线、扁线和平行电线;聚氯乙烯塑料——软结构电线;L—铝芯导体

模型组合结构和标明的导线名称见下表

模型

名字

主要应用

生物价值

铜芯聚氯乙烯绝缘线

固定布线

血容量

铝芯聚氯乙烯绝缘电缆

固定布线

BVR

铜芯聚氯乙烯绝缘软电缆

固定线路时,线路需要柔软

硬护套

铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆

固定布线

铝芯聚氯

铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆

固定布线

护套线

铜芯聚氯乙烯绝缘聚氯乙烯护套扁平电缆

固定布线

铝护套线

铝芯聚氯乙烯绝缘聚氯乙烯护套扁平电缆

固定布线

结构草图

使用条件

电缆额定电压U0/U为450/750 V和300/500V;;

长期允许工作温度不应超过70℃;

电缆敷设温度不得低于0℃,外径小于25 mm的电缆允许弯曲半径不得小于4D,外径大于25 mm的电缆允许弯曲半径不得小于6D。

二、聚氯乙烯绝缘连接用软线

适用性

本产品适用于额定交流电压U0/U为300/500V及以下的电器、仪表、仪表,以及电力照明和线路连接用软结构电线。

线模型表示方法

型号的字母含义

r-软结构线;v-聚氯乙烯塑料;s-扭型;b平;

模型组合结构和标明的导线名称见下表

模型

名字

游艺车

通用单芯软导体护套电缆

虚拟影子系统

铜芯聚氯乙烯绝缘绞合连接用软线

平行线

铜芯聚氯乙烯绝缘扁护套软线

护套线

聚氯乙烯绝缘聚氯乙烯护套软线

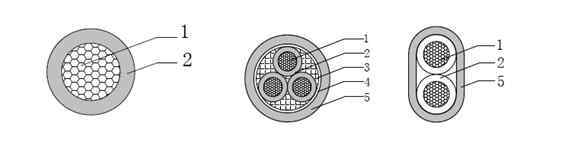

结构草图

使用条件

电线的额定电压U0/U为300/300V和300/500v;;

导线的长期允许工作温度不得超过70℃或90℃;

Iii .聚氯乙烯绝缘屏蔽线

适用性

本产品适用于额定交流电压U0/U为300/300V及以下的电器、仪表、电子设备和自动化装置,以及有屏蔽要求的接线。

线模型表示方法

型号的字母含义

v——聚氯乙烯塑料;p-铜线编织屏蔽;r-软结构线;90—耐热性90℃。

模型组合结构和标明的导线名称见下表

模型

名字

右室压

RVP-90

屏蔽电缆

铜芯聚氯乙烯绝缘屏蔽软线

铜芯耐热90℃聚氯乙烯绝缘屏蔽软线

铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆

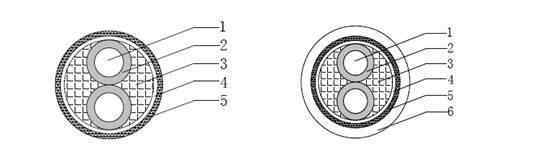

结构草图

使用条件

电缆额定电压U0/U为300/300v;;

RVP-90的长期允许工作温度不得超过90℃,其他类型电线的工作温度不得超过70℃。注:当电线的使用环境可以防止热塑性塑料流动并允许绝缘电阻降低时,可以在缩短总工作时间的前提下,将可在90℃下连续使用的聚氯乙烯混合物的工作温度提高到105℃。

四.0.6/1kV yjv

适用性

本产品适用于工频额定电压为0.6/1kV及以下的输配电线路上的电能分配。

操作性能

额定工频电压U0/U为0.6/1kV

电缆导体的最高允许工作温度为90℃。

短路时电缆导体的最高温度不得超过250℃。

电缆敷设时的环境温度不得低于0℃。

电缆敷设时允许弯曲半径见表

项目

单芯电缆

多芯电缆

没有盔甲

装甲的

没有盔甲

装甲的

安装过程中电缆的最小弯曲半径

20D

15D

15D

12D

注意:D是电缆的外径

模型

产品模型

名字

铜芯线

铝芯

YJV

电缆

铜芯和yjv芯

YJV22

YJLV22

铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆铜

YJV32

YJLV32

聚乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

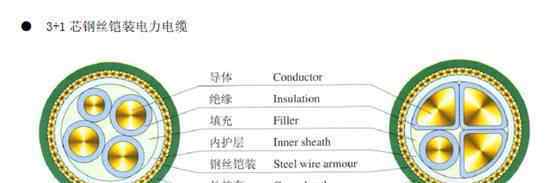

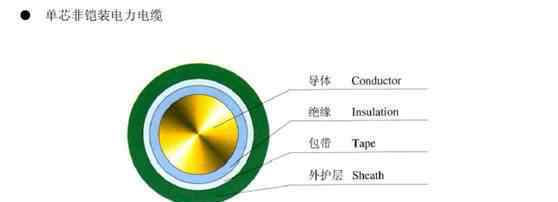

结构示意

动词 (verb的缩写)0.6/1kV聚氯乙烯绝缘聚氯乙烯护套电力电缆

适用性

本产品适用于工频额定电压0.6/1kV及以下的输配电线路,适用于宾馆、车站、化工、石油平台、矿山、电站、地铁、高层建筑等固定敷设场所的敷设。

操作性能

额定工频电压U0/U为0.6/1kV

电缆导体的最高允许工作温度为70℃。

发生短路时,电缆导体的最高温度不得超过:

导线截面≤300 mm2 160℃;导线截面> 300 mm2 140℃;

电缆敷设时的环境温度不得低于0℃。

电缆敷设时允许弯曲半径见表

项目

单芯电缆

多芯电缆

没有盔甲

装甲的

没有盔甲

装甲的

安装过程中电缆的最小弯曲半径

20D

15D

15D

12D

注意:D是电缆的外径

模型

产品模型

名字

铜芯线

铝芯

电力电缆

铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆

VV22

VLV22

铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆

VV32

VLV32

铜芯聚氯乙烯绝缘细钢丝铠装聚氯乙烯护套电力电缆

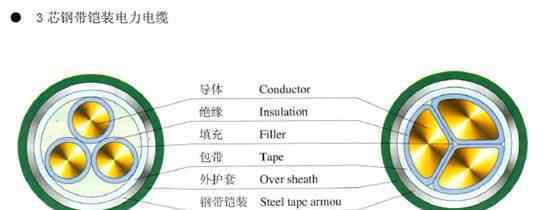

结构示意

不及物动词塑料绝缘控制电缆

适用性

塑料绝缘控制电缆适用于交流额定电压为0.6/1kV及以下的控制、信号、保护和测量系统的连接。

操作性能

额定工频电压U0/U为450/750V或0.6/1kV。

电缆导体聚氯乙烯绝缘长期最高允许工作温度:70℃,90℃或105℃。交联聚乙烯绝缘:90℃。

电缆敷设时的环境温度不得低于0℃。

电缆导体的长期最高允许工作温度

电缆的推荐允许弯曲半径如下:

无铠装聚氯乙烯绝缘电缆应不小于电缆外径的6倍,无铠装交联聚乙烯绝缘电缆应不小于电缆外径的8倍;铠装、铜带或铝塑复合带屏蔽电缆应不小于电缆外径的12倍;

聚氯乙烯绝缘控制电缆型号

模型

名字

南非

正邦

区中心局

电缆

铜芯聚氯乙烯绝缘护套控制电缆

电缆

铜芯聚氯乙烯绝缘护套编织屏蔽控制电缆

KVVP2

铜芯聚氯乙烯绝缘护套铜带屏蔽控制电缆

KVVP3

铜芯聚氯乙烯绝缘护套铝塑复合带屏蔽控制电缆

KVV22

铜芯聚氯乙烯绝缘护套钢带铠装控制电缆

KVV32

铜芯聚氯乙烯绝缘护套细钢丝铠装控制电缆

控制软电缆

铜芯聚氯乙烯绝缘护套控制软电缆

KVVRP

铜芯聚氯乙烯绝缘护套编织屏蔽控制软电缆

KVVP-22

铜芯聚氯乙烯绝缘护套铜丝屏蔽钢带铠装控制电缆

KVVP2-22

铜芯聚氯乙烯绝缘护套铜带屏蔽钢带铠装控制电缆

注:ZA、ZB、ZC参考电缆束燃烧阻燃特性分类。

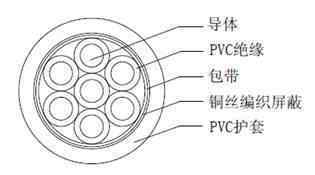

结构示意

选择

指向

南部

西域覆盖了远东、华兴等国内主流电线电缆品牌。后来本土品牌陆续推出。

筛选模型的方法

选择示例:

1.要求:黄绿色双色多股铜线,4mm,带阻燃接地线。

可以确认RV型号线首先满足客户要求,选择ZR-RV型号是因为阻燃要求。

选择品牌湖岸线,型号ZR-RV,标称横截面积:4毫米,颜色:黄色和绿色

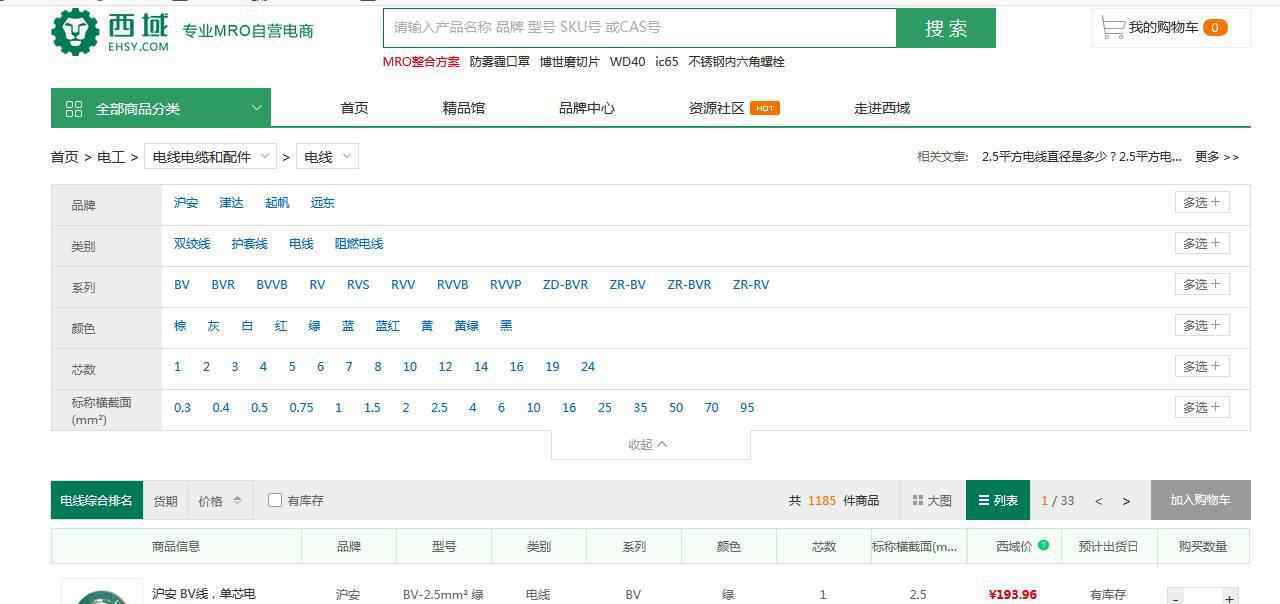

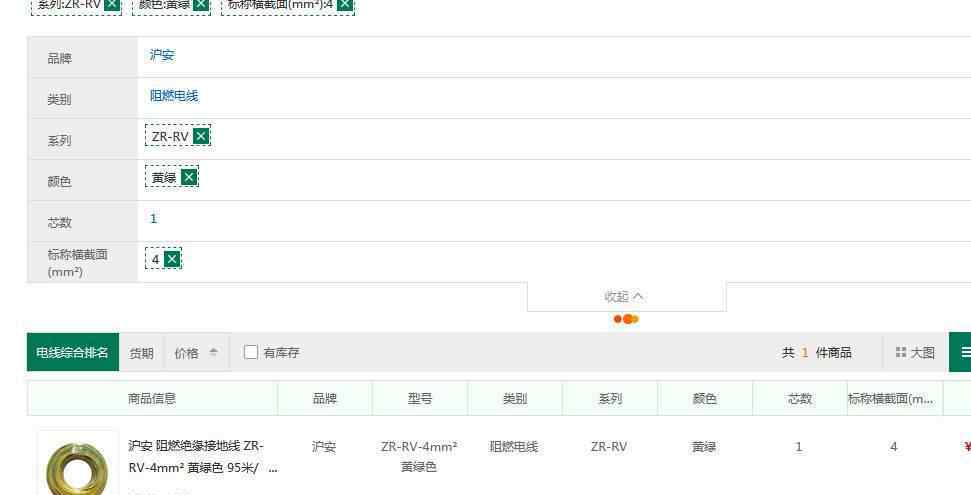

您可以在网站上选择相应的SKU:

2.要求:铠装电缆:3*70mm,聚乙烯交联,钢带,耐压0.6-1KV,安装方式直埋。

YJV系列聚乙烯交联电缆,客户需要钢带铠装,所以准确型号是YJV22。

选择品牌远东,型号YJV22,标称截面积:70mm,芯数:3

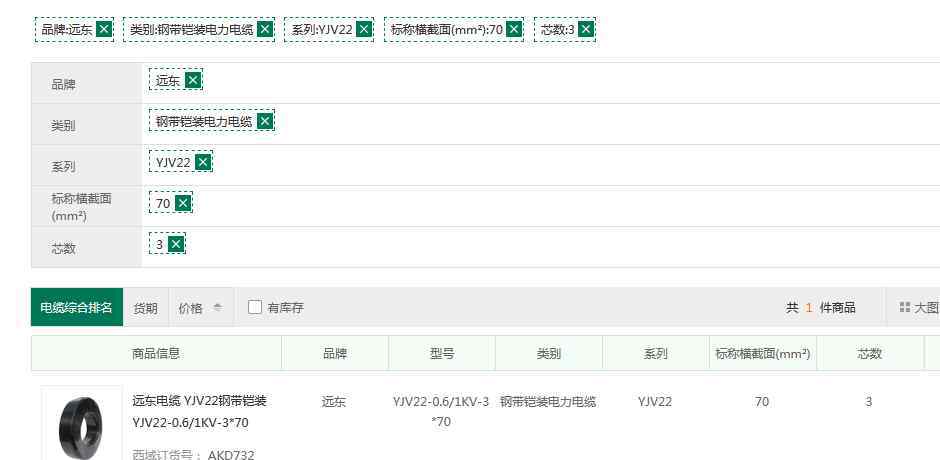

您可以在网站上选择相应的SKU:

西部地区电线电缆产品由原厂定制,既保证了产品质量,又降低了成本,提高了交货速度。同时,通过大数据的分析,对常用的线材型号和规格提前做好备货计划,让客户可以下单发货有现货,解决线材工厂定制交货时间长的问题。买电线电缆,选西部就是选质量!

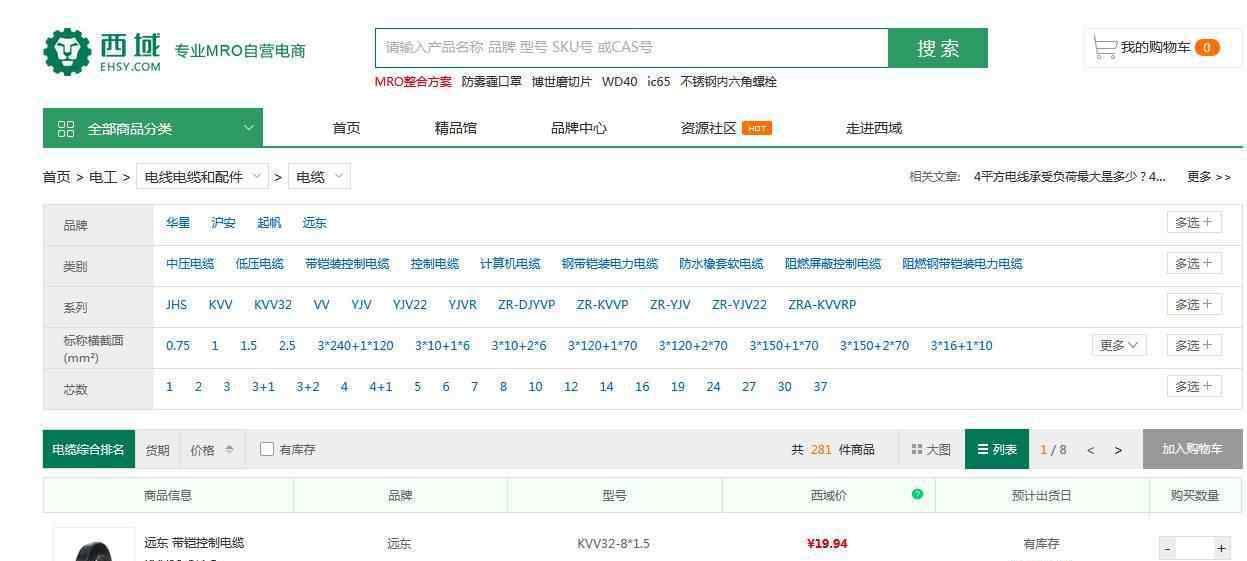

点击“阅读全文”进入西域商城电工专场。电线电缆购买,选择西部购物中心。点击分类获取电线电缆产品。
