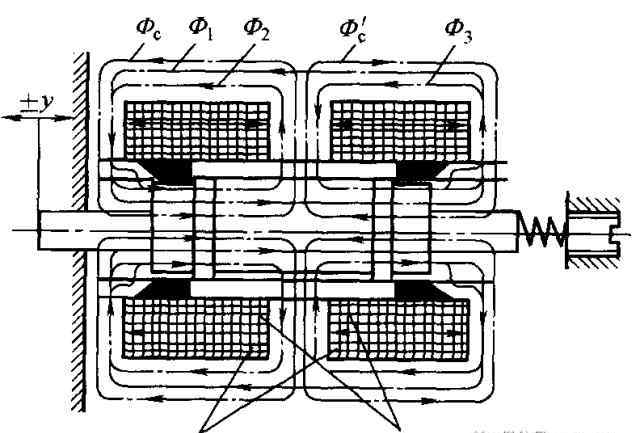

图1为耐高压双向极化比例电磁铁的结构原理。这种比例电磁铁采用左右对称的平头盆形动铁结构。左线圈和右线圈分别设有励磁线圈1和控制线圈2。当恒定激励电流Ij施加到激励线圈1时，在左侧和右侧产生极化磁场。只有励磁电流时，由于电磁铁左右结构和线圈的对称性，当左右两端吸力相等方向相反时，衔铁处于平衡状态，输出力为零。当差动控制电流引入控制线圈时，左右两端的总磁通量分别发生变化，电枢两端的力不相等，从而产生与控制电流值对应的输出力。
图1耐高压双向极化比例电磁铁结构示意图
1-励磁线圈；双控制线圈
比例电磁铁将极化原理与合理的平头盆动铁结构相结合，使其具有良好的位移-力级特性和良好的电流-输出力比特性，无零死区，线性度好，迟滞小，动态响应特性好。
位移-力特性控制电流-力特性

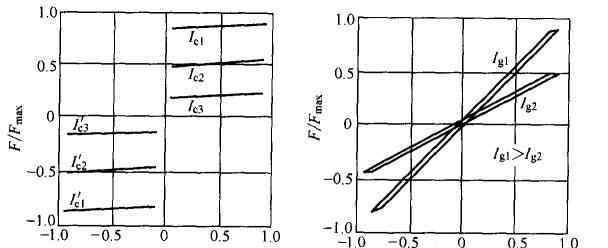

图2双向极化比例电磁铁的控制特性
