机械大师 50个经典机械结构动图，全部看懂你就是机械大师了！

点

来自越南的设计师阮德成利用Inventor绘制经典的机械结构，并将其制作成动态模拟视频。这些机械结构有助于人们直观地理解机械。今天，让我们分享一些我们工作中常见的结构，如果你不认识它们的话！

1.落锤

2.摩擦压力机1

输入:绿色滑轮轴

绿色轴和红色空芯轴之间有一个滑动键。蓝色板-螺钉交替接触两个红色板。黄色滑块的上下运动由紫色杆控制。滑块在行程的最低位置达到最大速度，最高位置达到最大速度。粉红色的塞子决定了滑块的最高位置。

3.摩擦压力机2

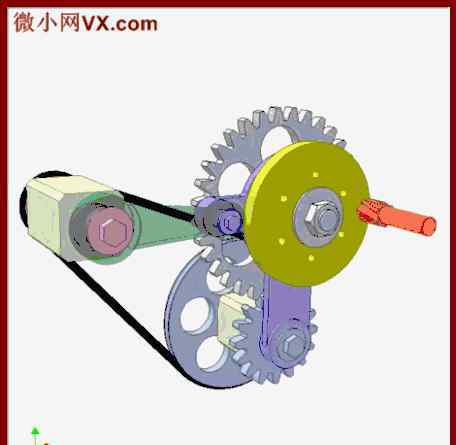

输入:中央小齿轮

紫色板带有四个齿轮和两个滚轮。辊子交替地与黄色板接触，螺杆往复运动。对应于蓝色螺母滑块机构的向上、向下和停留运动，杆具有三个不同的位置。有一个止动器，当光盘停放时，它使光盘保持静止。

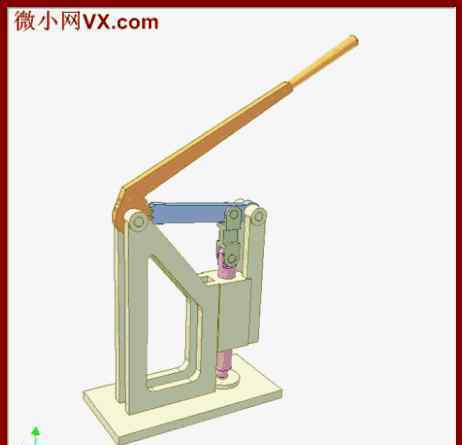

4.手动冲床1

5.手动冲床2

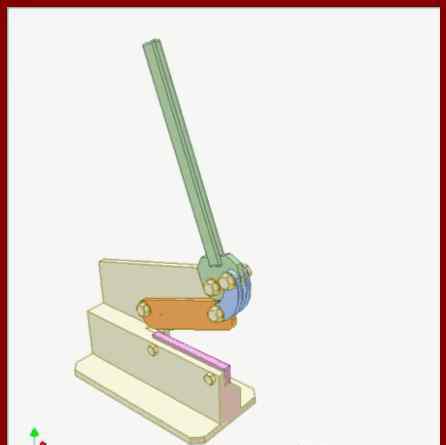

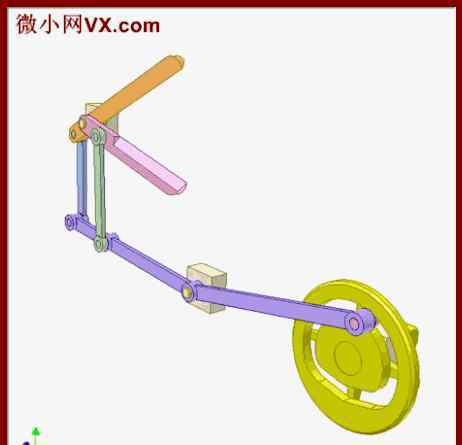

6.手动剪切机1

7.手动剪切机2

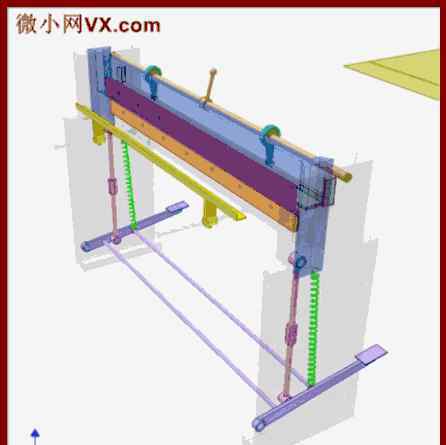

8.脚踏剪切机1

9.踏板剪刀2

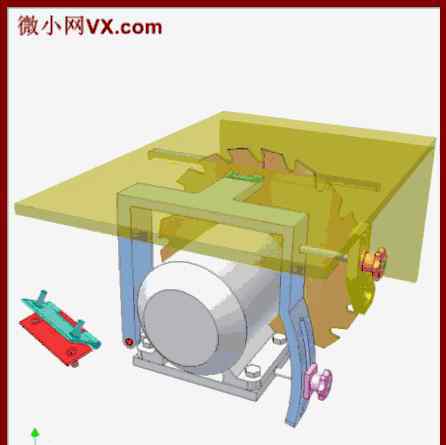

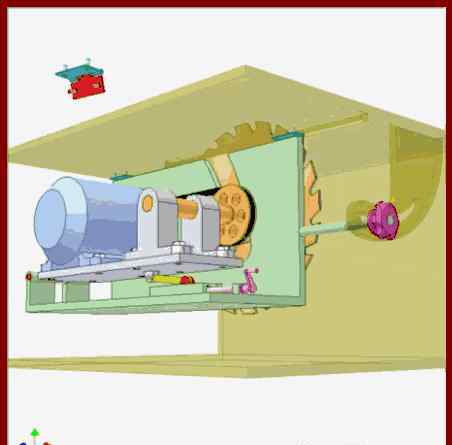

10.台湾木锯1

11.台湾木锯2

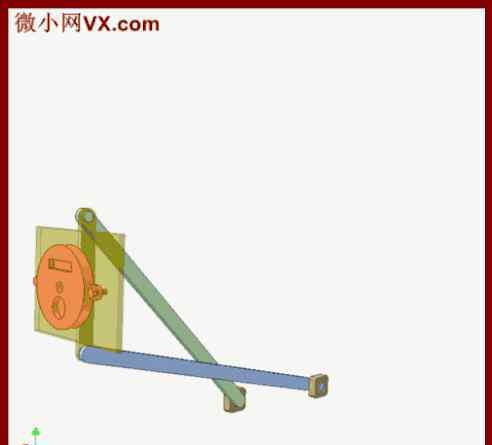

12.翻转机构1

13.翻转机构2

14.传动机构1

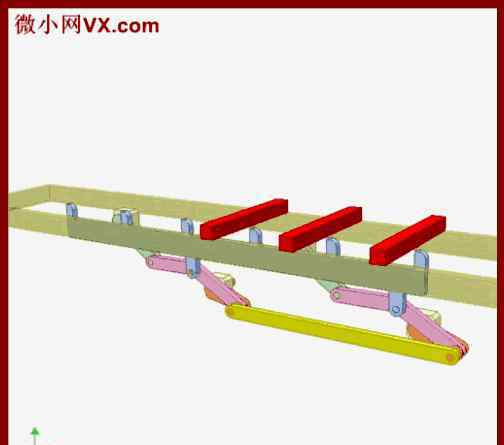

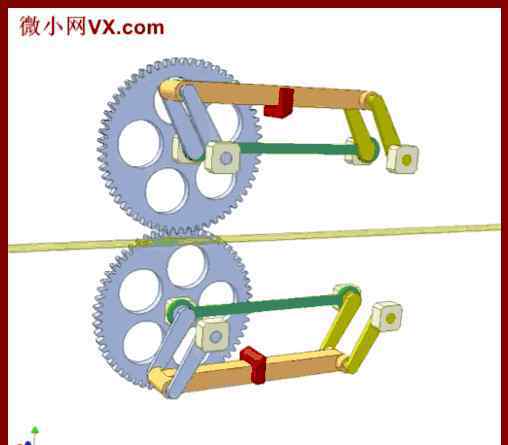

15.平行进料器1

16.平行进料器2

17.活动弹簧进料管

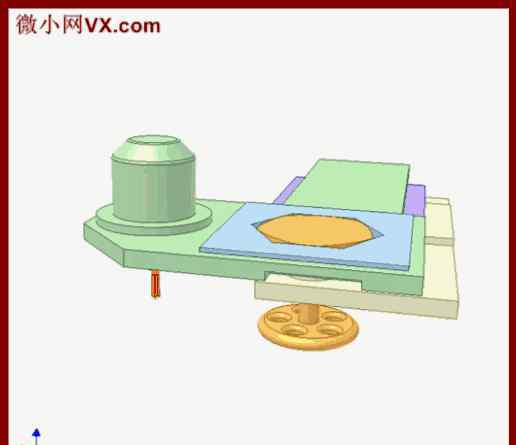

18.零件定位

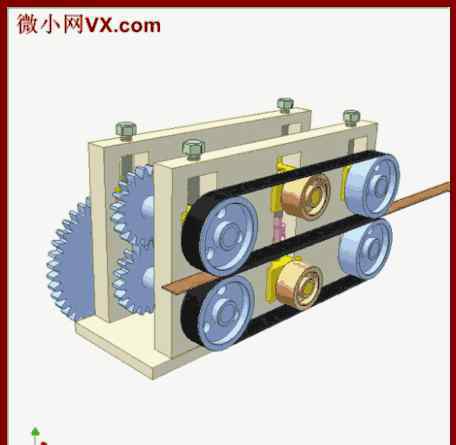

19.推广皮带机制

20.接收机构

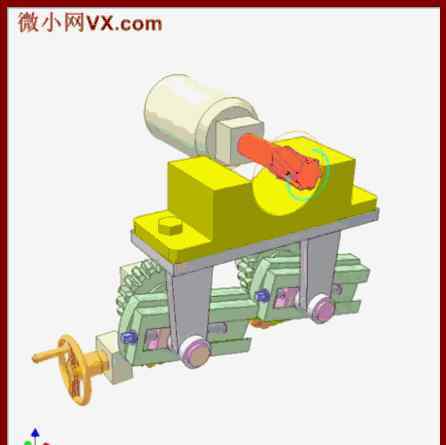

21.校正砂轮装置

22.成型机上的切割齿轮1

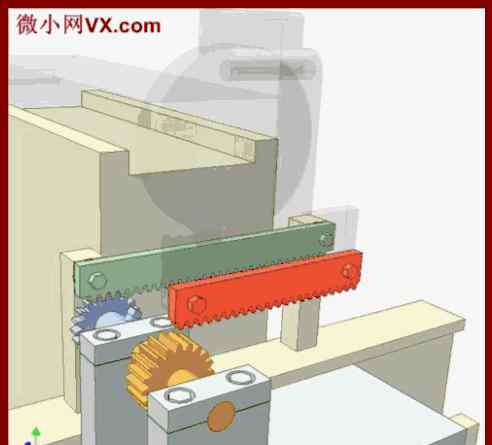

电缆和绿色圆盘之间的直接接触必须等于齿轮节圆的直径。蓝色圆盘上的孔的数量等于牙齿的数量。可以用齿条传动代替缆绳，可以避免缆绳滑动。

23.成型机2上的切割齿轮

该方法仅用于小齿轮模块M和小齿数z，刀具为齿条形。不需要索引。承载工件的工作台的总位移必须大于╥*m*z..

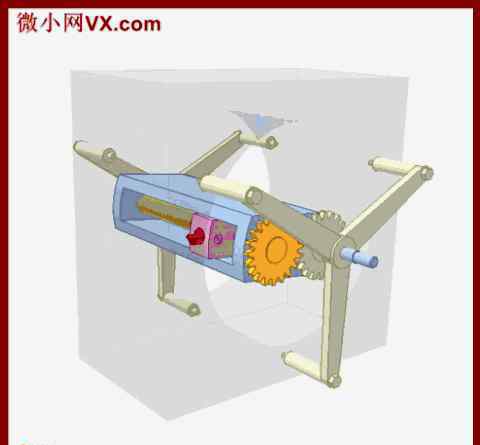

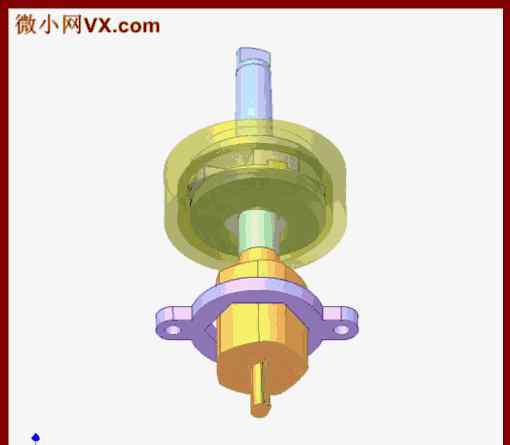

24.便携式钻孔机1

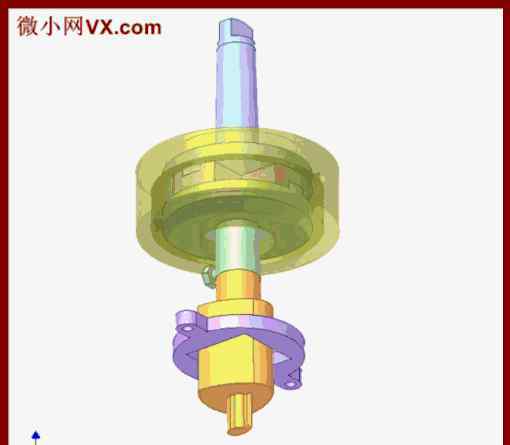

行星齿轮传动和螺母及螺杆传动的组合。带有螺母和螺钉的蓝色轴是输入。红色工具固定在粉色螺母滑块上，并具有小螺距的螺旋运动。该机构用于在车床或镗床上难以加工的大型工件。

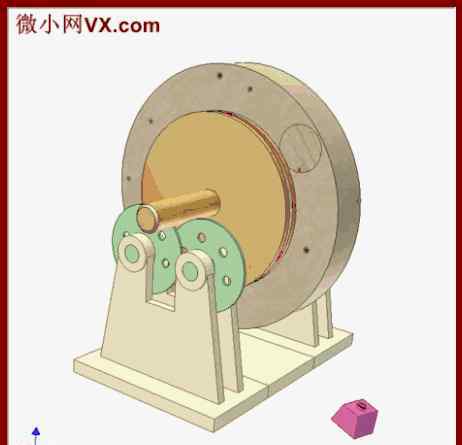

25.砂轮平衡1

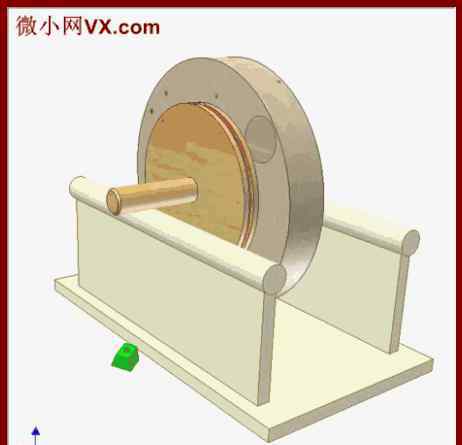

砂轮组件位于两根平行的轴之间。如果组件静态不平衡，重力会使其质心位于装配轴下方。将绿色砝码移动到组件的燕尾槽中，固定它们以实现平衡，然后再次测试组件。

26.砂轮平衡2

砂轮组件位于四个自由滚轮之间。如果组件静态不平衡，重力会使其质心位于装配轴下方。将粉红色重物移入组件的燕尾槽中，固定它们以达到平衡，然后再次测试组件。四个滚轮的功能是将组件旋转引起的摩擦降至最低。

27.连接板切割机构1

28.连接板切割机构2

29.切片机

30.凸轮驱动剪切机1

31.在铣床上制造球体1

工件夹在分度头的卡盘上，用手旋转。该工具被夹紧在心轴上，允许其径向调整。

32.在铣床上制造球体2

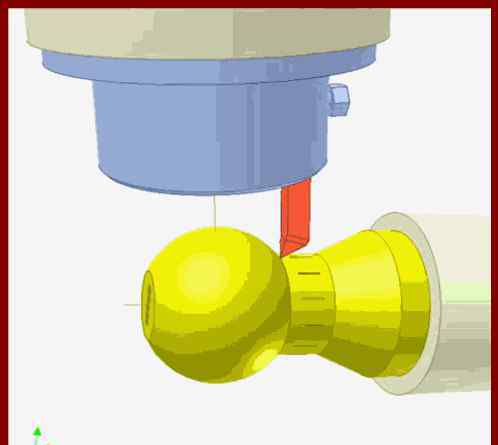

加工凸非对称球面。工件夹在分度头的卡盘上，用手旋转。该工具被夹紧在心轴上，允许其径向调整。工件轴线和心轴必须相交。工具点相对于工件的位置决定了加工球面的尺寸。

33.在铣床3上制作球体

加工凹球面。工件夹在分度头的卡盘上，用手旋转。该工具被夹紧在心轴上，允许其径向调整。工件轴线和心轴必须相交。工具点相对于工件的位置决定了加工球面的尺寸。

34.鲁洛多边形铣削正方形

35.鲁洛多边形铣削三角形

36.鲁洛多边形铣削六边形

37.铣削轮廓1

偏心粉红轴输入。

红色刀具在黄色工件上铣削轮廓，黄色工件固定在灰色齿轮轴上。从粉色滑轮到灰色齿轮轴的传动比为6，因此创建的星形轮廓有6个翅膀。由于灰色齿轮轴的不规则旋转，机翼不对称。轮廓形状取决于刀具和工件的相对位置。黑带代表齿形带。最好用链传动而不是皮带传动。

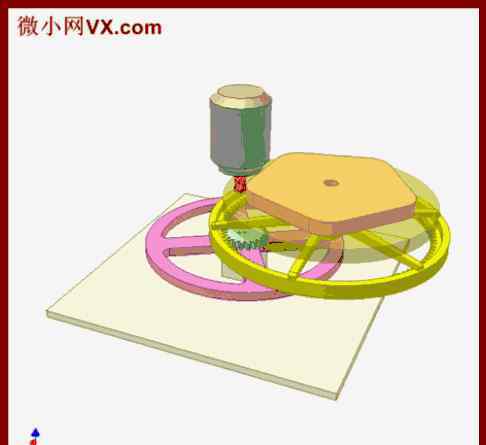

38.行星齿轮传动履带B5

一种铣削五边形的装置。r:固定绿色太阳轮的节圆半径；r:黄色行星齿轮的节圆半径

K=R/r=5 .为了获得圆形五边形轨迹，红色工具轴和太阳轮轴之间的距离为 r .粉红板输入。

39.铣阿基米德螺旋槽装置

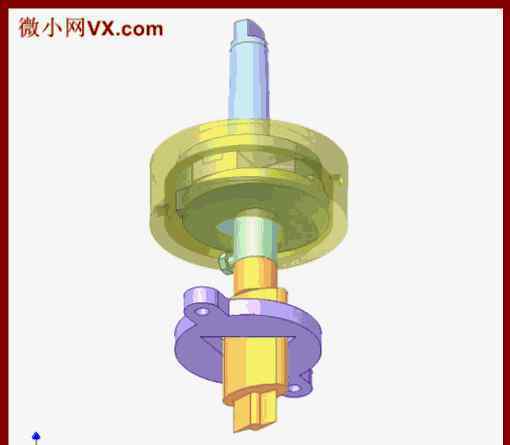

40.一种铣削内圆柱面的夹具

41.钻六角孔1a

鲁洛五边形在六边形内旋转。显示五边形不同点的轨迹。红色轨迹是钻六边形孔的一部分。它的角是圆的。六角孔的内接圆孔必须提前钻好。

42.钻六角孔1b

基于“钻六角孔1a”的钻圆六角孔机构。

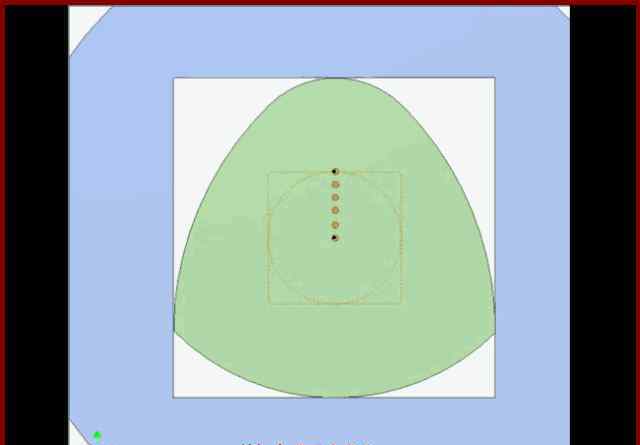

43.钻方孔2a

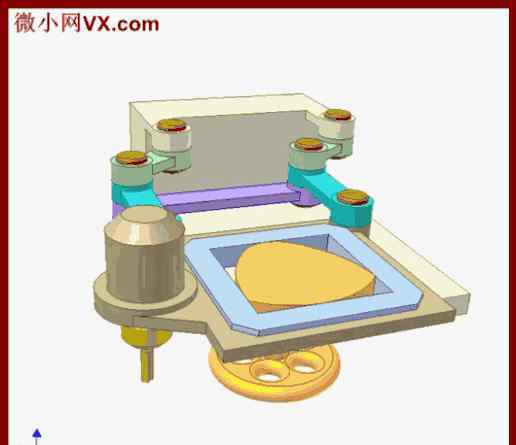

卢洛三角形以正方形旋转。显示三角形不同点的轨迹。红色轨迹是方孔钻的一部分。它的角很尖。方孔的内接圆孔必须提前钻好。

44.钻方孔2b

基于“钻方孔1a”的钻尖角方孔机构。

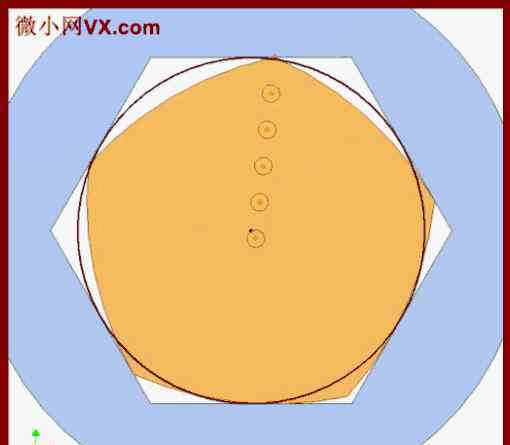

45.钻六角孔2a

鲁洛五边形在六边形内旋转。显示五边形不同点的轨迹。红色轨迹是钻六边形孔的一部分。它的角很尖。六角孔的内接圆孔必须提前钻好。

46.钻六角孔2b

基于“钻六角孔2a”的钻尖六角孔机构。

47.钻三角孔1a

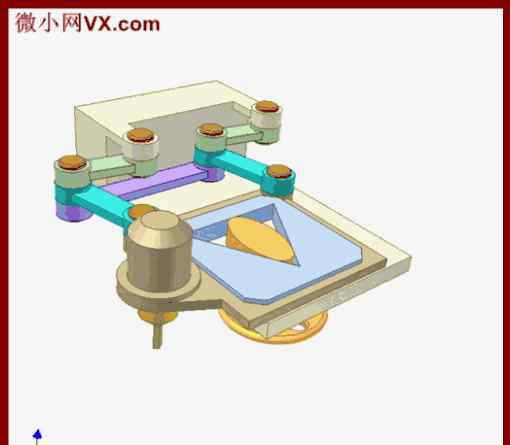

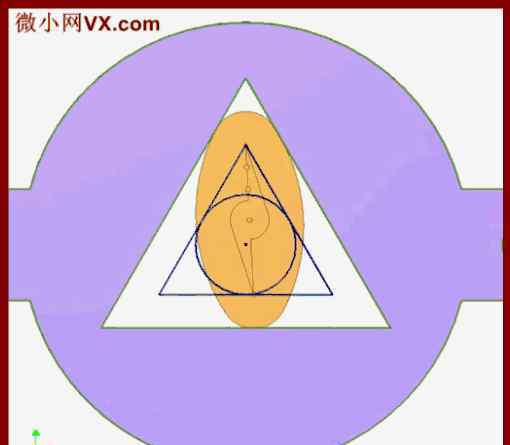

椭圆在三角形内旋转。显示椭圆不同点的轨迹。红色轨迹是钻三角孔的一部分。它的角很尖。三角孔的内接圆孔必须提前钻好。

48.钻三角孔1b

基于“钻三角孔1a”的钻尖角三角孔机构。

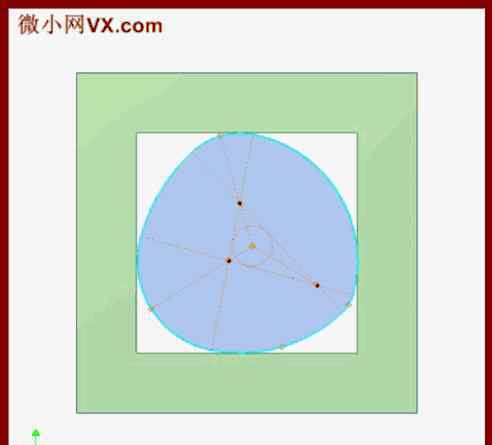

49.不规则鲁洛三角

不规则的鲁洛三角形在正方形中旋转。显示鲁洛三角形示意图和不同点的轨迹。
