电缆桥架规格尺寸 电缆桥架规格和尺寸参数图

很多朋友可能不是很了解这座桥。因此，为了让大家更清楚地看到大桥的结构和相应的规格，东莞文星边肖特意画了三幅图，画出了相应规格的索桥，并标注了相应的具体参数，这些都是以毫米为单位进行测量的。如果什么都不懂，可以继续问我。

在结构图中，统计了桥梁的宽度、高度、长度、厚度、折边宽度、小圆直径和大椭圆直径等数据。

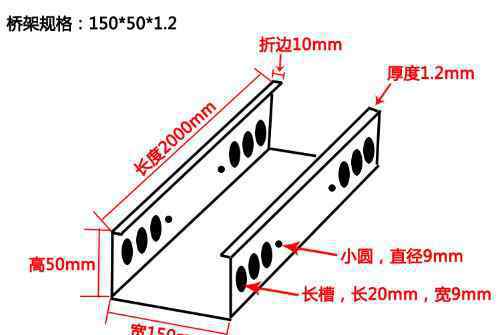

150*50*1.2电缆槽结构示意图←

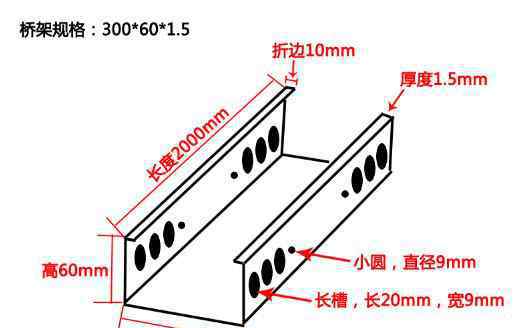

300*60*1.5电缆桥架结构示意图←

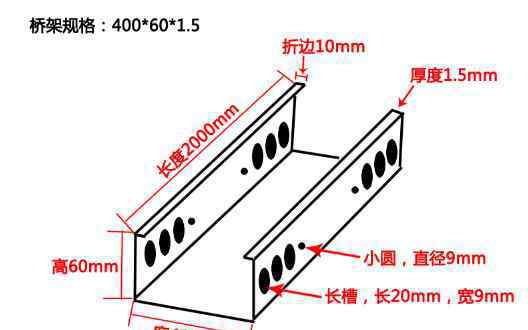

400*60*1.5电缆桥架结构示意图←

电缆桥架结构示意图，其中:

a是大圆的参数，主要用于连接件的安装，规格的桥都一样；

b是小圆的直径；所有尺寸的桥都一样；

c是桥的折叠宽度，1厘米；

d和e分别是桥的宽度和高度。
