丹佛斯变频器 丹佛斯变频器的简介和设置

逆变器是一种电机控制器，可以将交流主电源输入转换成可变交流波形输出。为了控制电机速度和扭矩，将调整输出频率和电压。变频器可以根据系统反馈改变电机速度。变频器还可以根据外部控制器的远程命令调节电机。

此外，变频器还可以监控系统和电机的状态；对故障情况发出警告或警报，启动和停止电机，优化能效，并提供多种控制、监控和效率提高功能。操作和监控功能也可作为状态指示，提供外部控制系统或串行通信网络。

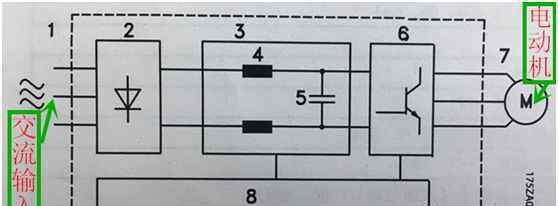

以下是变频器内部组件的框图:

图1变频器框图

一个

主电源输入

变频器三相交流主电源

2

整流器

整流桥负责将交流输入转换成逆变器提供的DC电流

三

直流总线

变频器的中间DC总线电路负责处理DC电流

四

直流电抗器

过滤中间DC电路电压

提供瞬时线路保护

降低均方根电流

提高反馈到线路的功率因数

减少流a输入端的谐波。

五

电容器组

直流电储存

针对短期电力损失提供运行维护保护

六

换流器

将DC转换为受控的脉宽调制交流波形，为电机提供受控的可变输出

七

电机输出

电机的整流三相输出功率

八

控制电路

为了实现有效的操作和控制，将监控输入电源、内部处理、输出和电机电流

该系统还监控和执行用户界面命令和外部命令

可以实现状态输出和控制

表1变频器的内部部件

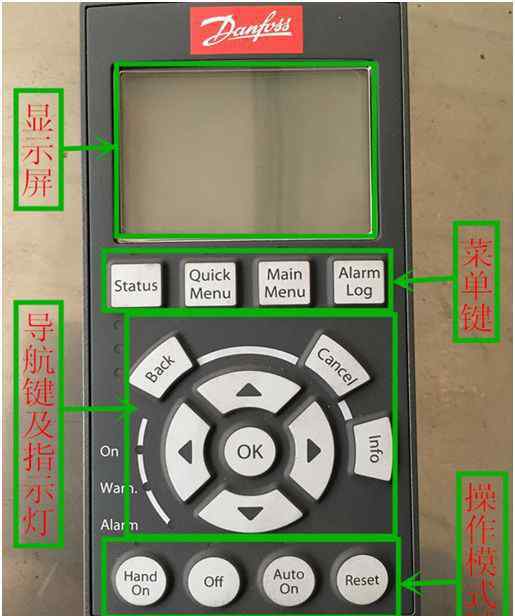

变频器的本地控制面板由设备前面的屏幕和键盘组成。LCP是变频器的用户界面，提供多种功能:

1.本地控制模式下的启动、停止和速度控制

2.显示操作数据、状态、警告和注意事项

3.设置变频器的功能

4.自动复位未启用时，用于故障后手动复位变频器。

LCP分为四个功能组

1.显示区域

2.用于改变屏幕显示状态选项、编程或错误信息历史的菜单键

3.导航键用于在本地操作模式下设置功能、移动屏幕光标和执行速度控制。

4.操作模式键和复位

当变频器由主电源电压、DC总线端子或24V外部电源供电时，LCP显示器将被激活。LCP显示屏上显示的信息可以根据用户应用进行定制。

菜单键用于菜单访问、参数设置、正常运行期间切换状态显示模式和查看故障日志数据。

状态，按此键将状态读数显示切换到自动模式；重复按此键遍历每个状态显示；按住此键，然后按 调整屏幕亮度。

快速菜单，可以访问编程参数、初始设置指令和各种详细的应用指令。

主菜单，您可以访问所有设置参数。

报警日志可以访问当前报警列表、最近10次报警列表和维护记录。

返回，用于返回到前面的菜单结构列表。

取消取消最新的更改和命令。

信息，查看要显示的功能的定义。

接通，当变频器由主电源电压、DC母线端子或24V外部电源供电时，指示灯将点亮。

警告:当满足警告条件时，黄色警示灯会亮起，显示区会出现识别相关问题的文字。

报警，故障状态会使红色报警指示灯闪烁，同时显示报警文本。

手动操作，按下此按钮以本地控制模式启动变频器。

关闭停止电机，但不会切断变频器的电源。

自动开启，将系统设置为远程操作模式。

复位，故障清除后手动复位变频器。

基本操作设置

为了获得最佳性能，有必要在操作逆变器之前执行基本操作设置。执行基本操作设置时，输入电机铭牌参数以及要控制的电机的最大和最小电机速度。

打开电源后，操作关闭前，输入数据。

1.按2按液晶显示器上的。

2.使用导航键选择参数组0-**进行操作显示，然后按确定进入下一级。

3.使用导航键选择参数组0-0*的基本设置，然后按确定进入下一级。

4.使用导航键选择0-03区域设置，然后按确定进入下一级。

5.用导航键选择或，然后按确定确认。

6.按下液晶显示屏上的快捷菜单。

7.使用导航键选择参数组Q2的快捷设置，然后按确定进入下一级。

8.选择语言，然后按确定确认。在参数1-20/1-21至1-25中输入电机参数。

1-20电机功率

1-21电机功率

1-22电机电压

1-23电机频率

1-24电机电流

1-25电机额定速度

自动电机调整是一个测试程序，它测量电机的电气特性，并实现变频器和电机之间的最佳兼容性。变频器会建立一个数学模型来调节电机的输出电流。该程序还测试功率输入的相位平衡，并将电机特性与参数1-20至1-25中的数据输入进行比较。不会导致电机运转或损坏电机。

1.按进入参数。

2.选择参数组1-**负载和电机。

3.按确认。

4.选择参数组1-2*电机参数。

5.按确认。

6.选择参数组1-29自动电机调整

7.按确认。

8.选择以启用完整AMA

9.按确认。

10.按照屏幕上的说明操作。

11.测试程序将自动运行，并指示何时完成。

此时，变频器可以设置电机的运行参数，正常启动电机。
