钢丝绳葫芦 钢丝绳葫芦自动排绳原理/钢丝绳葫芦排绳器工作原理

关于GB6067 - 1985《起重机械安全规程》的要求，本规程要求钢丝绳电动葫芦的钢丝绳在卷筒上应按顺序排列整齐。

在GB6974.4—1986《起重机械术语—机构和部件》中，电动葫芦的钢丝绳排绳器被解释为排绳器，它被定义为能使钢丝绳以规定的间隔整齐地缠绕在卷筒上的装置。

以前用的是块绳编曲，环绳编曲。目前基本不用挡绳编曲。

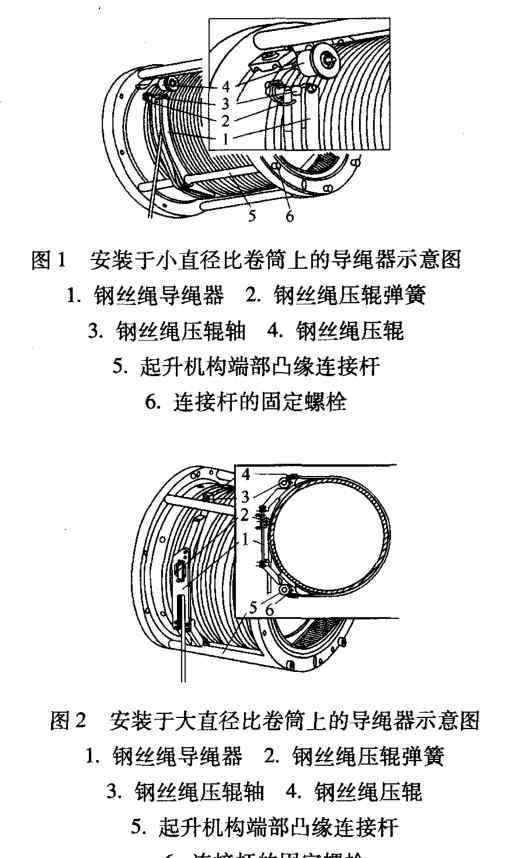

目前，钢丝绳电动葫芦中使用的电动葫芦排绳器一般为图1和图2所示类型。

钢丝绳电动葫芦排绳器的工作原理；

钢丝绳电动葫芦排绳器工作原理类似，排绳器本身不能转动。滚筒转动时，与钢丝绳一起缠绕，并由螺纹槽驱动沿轴向移动，这样缠绕的钢丝绳可以随时准确地导入和导出滚筒的螺旋槽，钢丝绳从排绳装置的间隙中排出。然而，这种类型的排绳器在使用中有很高的故障率。通常情况下，排绳器1损坏，连杆5弯曲。主要原因是排绳器1在连杆5上滑动，排绳器1在卷筒上移动，钢丝绳缠绕不能同步。为了减少这种故障的发生，对排绳器的设计形式进行了有益的改进。

钢丝绳电动葫芦排绳器的设计制造要求:

单层缠绕式电动葫芦应配备排绳装置；使用排绳器时，应保证吊钩下降，钢丝绳上没有其他外力时，钢丝绳仍能从排绳器出口自由卸出。额定载荷升降时，钢丝绳与卷筒轴垂直面的偏角为4-3°。能正常工作。
