止回阀工作原理图 16种阀门动态工作原理图，值得珍藏的干货！

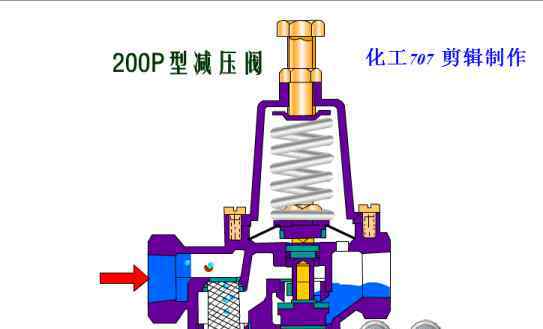

1.200P减压阀

阀门安装在管道内，主要是将出口压力稳定在设定范围内，保证出口压力不会因入口压力的变化而变化。当出口压力低于设定值时，阀瓣在弹簧力的作用下打开，水流过。当出口压力达到设定值时，出口压力直接传递到隔膜下部，隔膜下部面对弹簧，关闭阀瓣，切断供水。

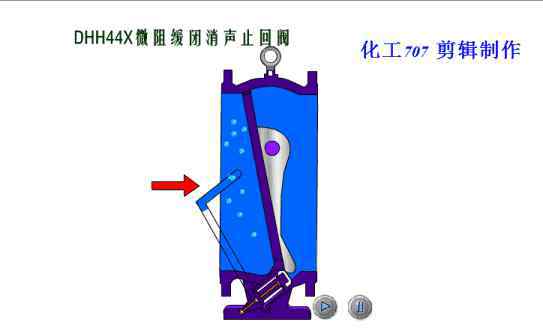

2.DHH44X微阻缓闭消音止回阀

阀门用于止水和排水管道，安装在水泵出口，防止介质倒流或消除破坏性水锤。阀瓣在入口压力的作用下开启，大量介质通过，同时介质进入管壁上的气缸，使活塞运动到工作位置。当水泵停止或入口压力下降时，阀瓣在回水压力的作用下先迅速关闭90%。由于活塞处于工作位置，阀瓣剩余的10%缓慢关闭，从而消除了快速关闭形成的水锤。

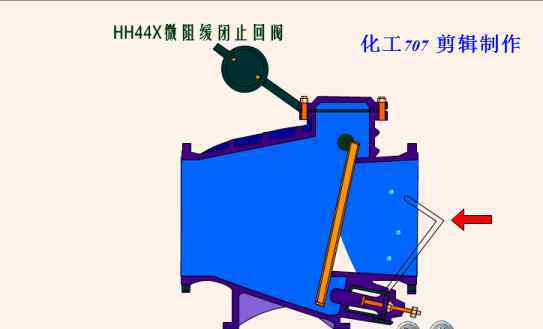

3.HH44X微阻缓闭止回阀

阀门用于止水和排水管道，安装在水泵出口，防止介质倒流或消除破坏性水锤。阀瓣在入口压力的作用下开启，大量介质通过，同时介质进入管壁上的气缸，使活塞运动到工作位置。当水泵停止或入口压力下降时，阀瓣在回水压力的作用下先迅速关闭90%。由于活塞处于工作位置，阀瓣剩余的10%缓慢关闭，从而消除了快速关闭形成的水锤。

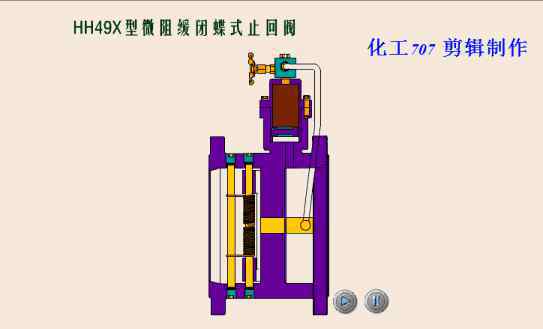

4.HH46X、HH48X和HH49X微阻缓闭蝶阀

该系列阀门主要用于污水、清水、海水等介质的排水管，既能防止介质回流，又能有效限制破坏性水锤，保证管形安全。当介质的压力进入阀门时，阀瓣在介质的作用下打开，大量介质通过，同时介质进入大油缸，使小活塞处于工作位置。当阀门入口处介质压力下降，系统压力介质回流时，在回流介质的作用下，小阀瓣首先快速关闭85%，剩下的15%由小阀瓣组织缓慢关闭，消除了快速关闭带来的破坏性水锤。

5.K7H44X水泵出口控制阀

阀门安装在管道内，主要控制介质的反向流动，消除介质突然反向流动造成的破坏性水锤。当入口压力突然下降，管道内介质产生逆流时，主阀上的单向阀关闭，主阀出口端压力通过导管进入控制室，控制室压力逐渐上升，主阀瓣慢慢关闭。

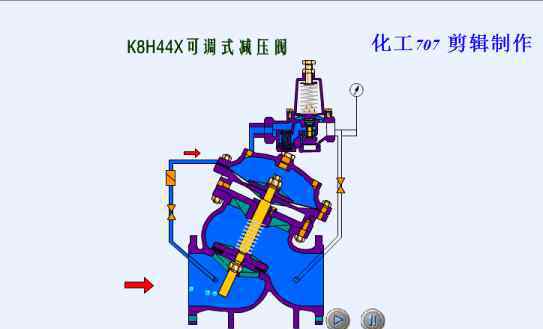

6.K8HHX可调减压阀

阀门安装在管道中，主要是将上游压力水减压到规定的下游压力，以保证下游用水的安全。根据需要提前在先导阀上设定下游压力。当下游压力低于设定值时，先导阀在弹簧的作用下打开，主阀上控制室的压力水通过先导阀向下游流动，控制室的压力下降1。阀瓣在上游水的作用下打开，向下游提供大量的水。当下游压力升至设定值时，先导阀关闭。

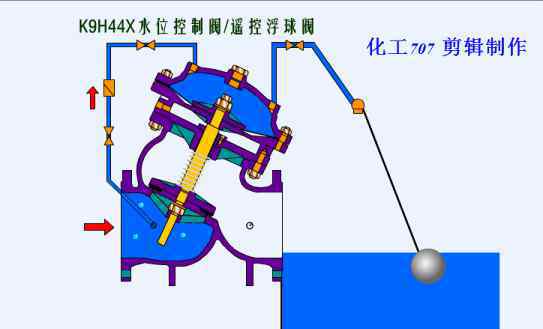

7.K9H44X水位控制阀/遥控浮阀

主要用于工矿、企业、高层建筑的水箱、水池、水塔的自动供水系统，保证池内水位在规定高度内。在水力的作用下，当水位下降时，小球阀打开，主阀控制室的水通过球阀流向水池，主阀瓣在进水压力水的作用下打开，向水池供应大量的水。当水位上升到规定水位时，小球阀关闭，控制室压力上升，主阀关闭

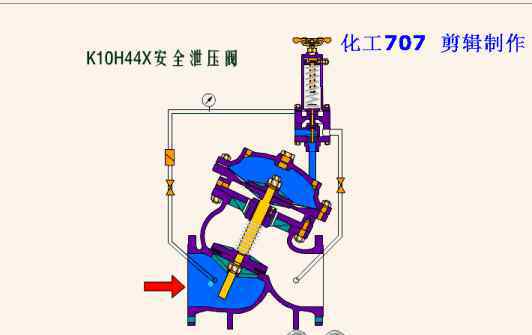

8.K10H44X安全泄压阀

管道内控制阀前的压力不高于或低于理想设定值，以保证上游正常用水。当上游压力高于预先设定在先导阀上的压力时，先导阀会在入口压力的作用下自动开启，主阀控制室内的压力会通过先导阀向下游流动。上控制室的压力会降低，主阀瓣在入口压力的作用下打开，开始泄压。当进口压力等于或略低于设定值时，先导阀将自动关闭，控制室的压力将升高。

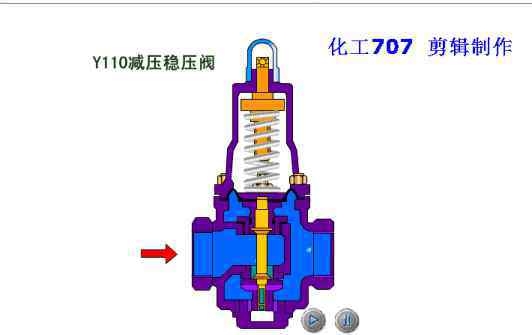

9.Y110减压稳压阀

阀门安装在管道中，主要是将出口压力稳定在设定的范围内，保证出口压力不会因入口压力的变化而变化。当出口压力低于设定值时，阀瓣在弹簧力的作用下开启，水流通过。当出口压力上升到设定值时，出口压力直接传递到隔膜下方，与弹簧形成对抗，关闭阀瓣，切断供水。

10.YZ11X直动减压阀

安装在管道中，主要是将出口压力稳定在设定范围内，保证出口压力不会因入口压力的变化而变化。当出口压力低于设定值时，阀瓣在弹簧力的作用下打开，水流过。当出口压力上升到设定值时，出口压力直接传递到隔膜下方，隔膜面对弹簧关闭阀瓣，切断供水。

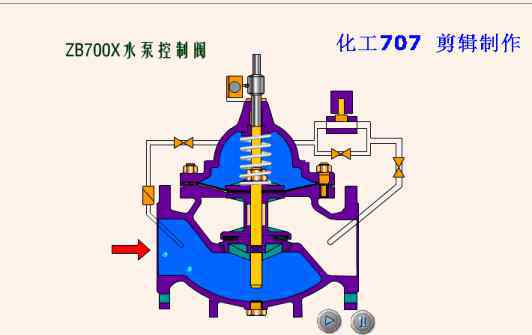

11.ZB700X水泵控制阀

阀门安装在管道内，主要是控制水泵停止介质倒流，防止介质倒流造成水锤，以保证泵安全停机。泵工作时，电磁阀断电，主阀上控制室的压力水通过出口处的单向阀向下游流动，主阀瓣处于易工作状态。当泵开始停止时，主阀瓣在流水的作用下迅速关闭90%，主控室的压力水从入口端补充。此时电磁阀在开关的控制失电下打开，控制中的压力水从出口端慢慢补充，使主阀瓣剩余的10%开度慢慢关闭，消除破坏性水锤。

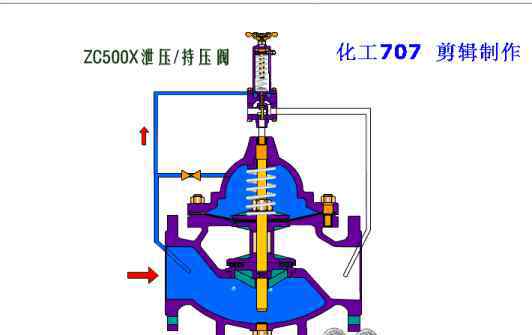

12.ZC500X泄压/保持阀

管道内控制阀前的压力不高于或低于理想设定值，以保证上游正常用水。当上游压力高于预先在先导阀上设定的压力时，先导阀会在入口压力的作用下自动开启，主阀控制室内的压力会通过先导阀向下游流动。上控制室的压力会降低，主阀瓣在入口压力的作用下打开，开始泄压。当进口压力等于或略低于设定值时，先导阀将自动关闭，控制室的压力将升高。

13.ZD600X水利电动控制阀

阀门在管道中远程和本地手动打开或关闭，以控制管道中的介质循环或切断。当需要打开阀门时，提前打开启动按钮，电磁阀通电打开。主阀控制室中的压力水通过电磁阀流向出口，控制室中的压力降低，主阀瓣打开，大量的水开始流动。当点击停止按钮时，电磁阀断电关闭，主阀室内压力增加，主阀瓣关闭，水流停止。

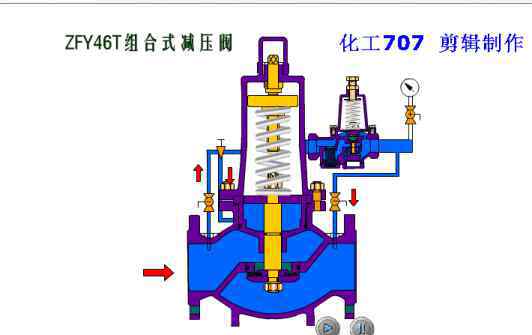

14.ZFY46T组合减压阀

阀门安装在管道中，主要依靠介质本身的能量来保持阀门后面的压力和流量在规定的范围内。当压力低于或高于先导阀中设定的规定值时，先导阀将自动打开或关闭，释放或切断主阀控制室的水压，从而控制主阀瓣的打开或关闭，确保下游水在正常压力范围内。

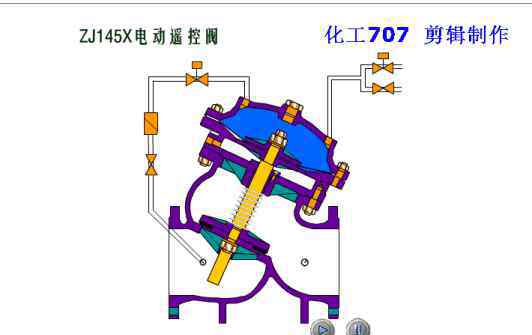

15.ZJ145X电动遥控阀

该阀主要用于工矿、企业、高层建筑和电站的各种排水系统，可根据电信号或手动操作开启或关闭。当进口电磁阀和出口电磁阀通电时，进口电磁阀从打开变为关闭，出口电磁阀从关闭变为打开。主阀上控制室的水压流向出口，主阀瓣打开，大量水流过。否则，主阀关闭。

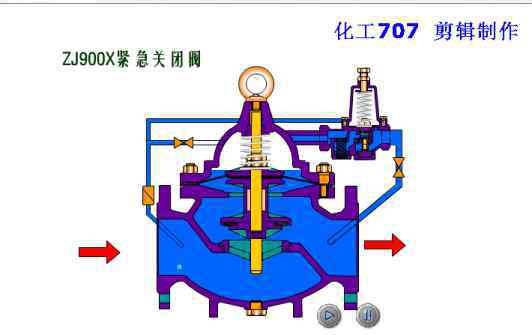

16.ZJ900X紧急切断阀

该阀主要用于工矿企业的并联供水系统、生活用水和消防用水。紧急消防用水时，切断生活用水，保证正常消防水压。当消防系统需要水时，打开入口球阀，关闭出口球阀。入口压力直接进入先导阀控制室，关闭先导阀，增加主阀室压力，从而关闭主阀，切断下游生活用水。
