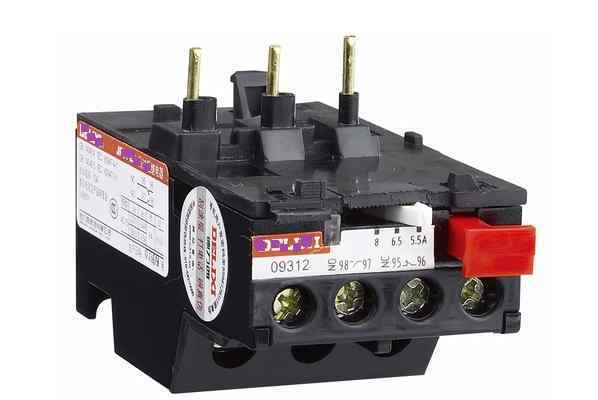

热继电器的作用 什么是热继电器，有什么作用，如何用，电气特性如何？

三、热继电器的使用:

主要用于电路的过载保护。其工作原理是过载电流通过热元件后，双金属片受热弯曲推动动作机构带动触点动作，使电路断开，实现负载关断，起到过载保护的作用。鉴于双金属加热弯曲过程中传热时间较长，热继电器不能作为短路保护，只能作为过载保护

第四，剖析热继电器

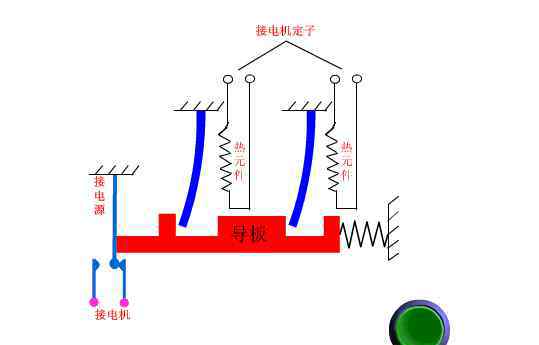

热继电器由加热元件、双金属、触点和一套传动和调节机构组成。发热元件是一根电阻很小的电阻丝，串联在被保护电机的主电路中。双金属片是由两种热膨胀系数不同的金属片轧制而成。下图所示的双金属片，下层热膨胀系数大，上层热膨胀系数小。当电机过载时，流过发热元件的电流超过设定电流，双金属片受热向上弯曲脱离扣板，从而断开常闭触点。由于常闭触点与电机的控制电路相连，其断开会导致与之相连的接触器线圈断电，从而接触器主触点断开，电机主电路断电，实现过载保护。

热继电器工作后，双金属片冷却一段时间，按下复位按钮即可复位。有些型号的热继电器还具有断相保护功能。热继电器的断相保护功能由内外推杆组成的差动放大机构提供。
