LearnEngineering制做的动漫,视頻中我们可以很形象化的学习培训变电器的原理,变电器是运用电流的磁效应的基本原理来更改交流电流的设备,关键预制构件是初级线圈、初级线圈和变压器铁芯(变压器骨架)。关键作用有:工作电压转换、电流量转换、特性阻抗转换、防护、稳压管(磁饱和状态变电器)等。

变电器由变压器铁芯(或变压器骨架)和电磁线圈构成,电磁线圈有两个或2个之上的绕阻,在其中插线的绕阻叫初级线圈,其他的绕阻叫初级线圈。

还不舒服?

在外面沒有WIFI?

那再讨论一下这篇

《双色图解电气设备控制线路》

↓↓↓↓是怎么详细介绍变电器的吧↓↓↓↓

一、变电器的类型和作用特性

变电器是一种用于转换工作电压、电流量或特性阻抗的电气设备构件,是供电系统中输变电力的关键机器设备,实际上物外观设计如图所示1-1所显示。

图1-1 变电器的商品外观设计

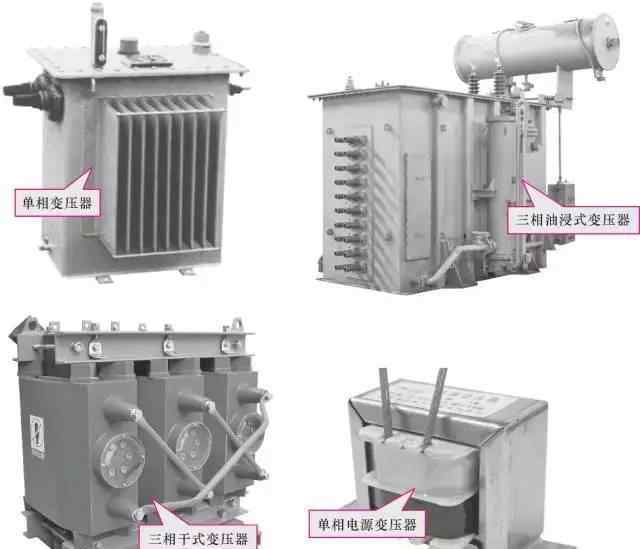

在长距离传送电力工程时,可应用变电器将发电厂送出去的工作电压上升,以降低在电力工程传送全过程中的损害,便于于长距离运输电力工程;在用电量的地区,变电器将髙压减少,以供用电机器设备和客户应用。变电器的归类方法有很多种多样,依据其开关电源相数的不一样,关键能够分成单相变压器和三相变压器。

1、单相变压器的作用特性

图1-2 单相变压器的结构特点

单相变压器是一种初中级绕阻为单相电绕阻的变电器。如图所示1-2所显示,单相变压器的初中级绕阻和次级绕组均盘绕在变压器铁芯上,初中级绕阻为交流电流键入端,次级绕组为交流电流輸出端。次级绕组的输出电压与电磁线圈的线圈匝数正相关。

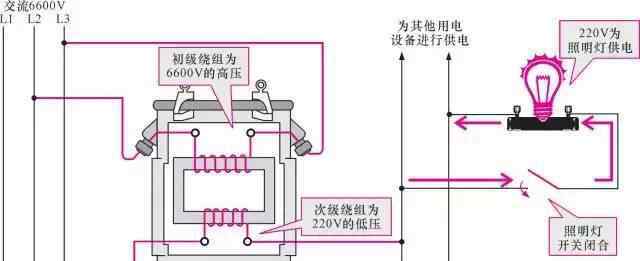

单相变压器可将髙压供电系统变为单相电底压,供各种各样机器设备应用,比如可将沟通交流6600V髙压经单相变压器变成沟通交流380V底压,为照明灯具或别的机器设备供电系统,如图所示1-3所显示。单相变压器有构造简易、体型小、耗损劣等优势,适合在负载较小的配电房路线(60Hz下列)中应用。

图1-3 单相变压器的作用平面图

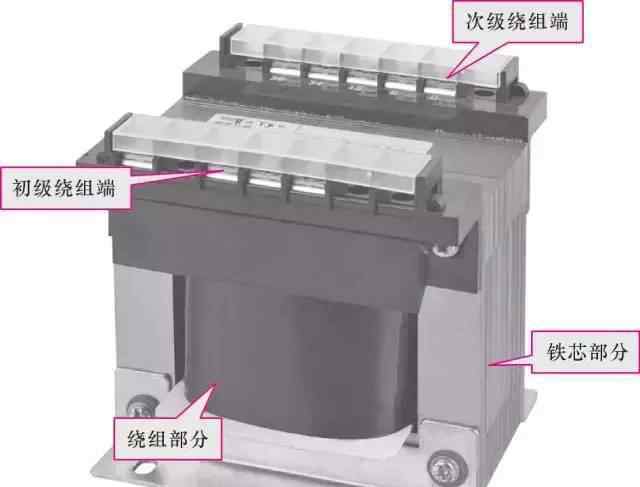

单相变压器多用以乡村输变电系统软件中,及其一些照明灯具或中小型电机的供电系统中,其运用实比如图1-4所显示。除此之外在许多 电子器件电器设备中,它也可做为环形变压器应用。

图1-4 单相变压器的运用案例

2、三相变压器的作用特性

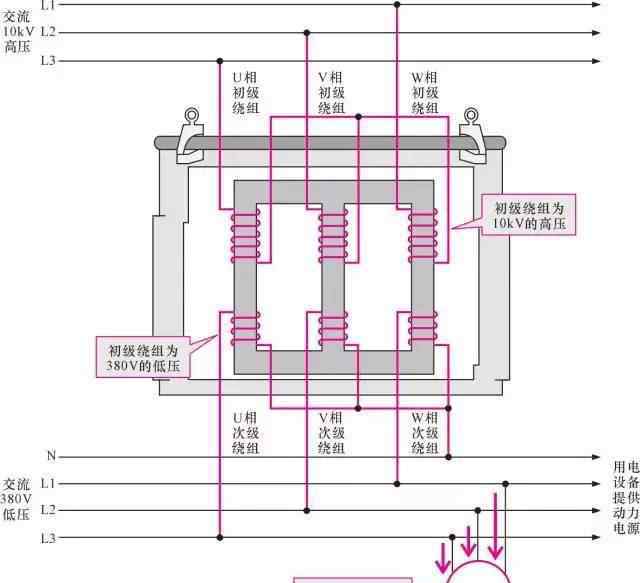

三相变压器是电气设备中运用比较多的一种变电器。三相变压器事实上是由3个同样容积的单相变压器组成的,初中级绕阻(高压线圈)为三相,次级绕组(底压电磁线圈)也为三相,如图所示1-5所显示。

图1-5 三相变压器的结构特点

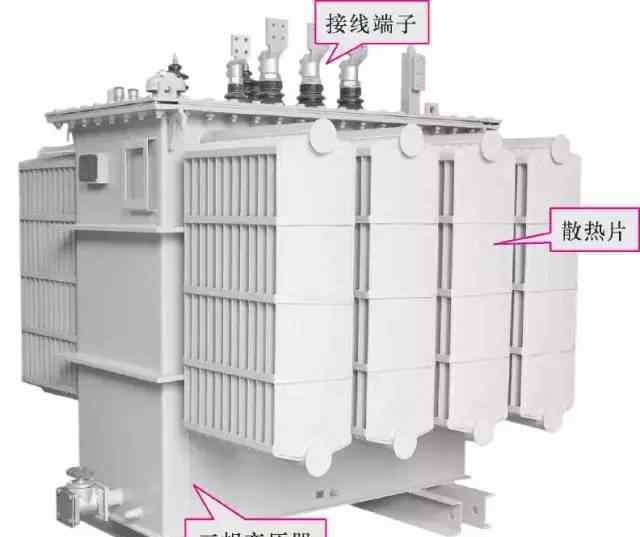

三相变压器关键用以三相供配电系统中的变压或降血压,较为常见的便是将好几千伏的髙压变成220V的底压,为用电量机器设备出示驱动力开关电源,如图所示1-6所显示。

图1-6 三相变压器的作用平面图

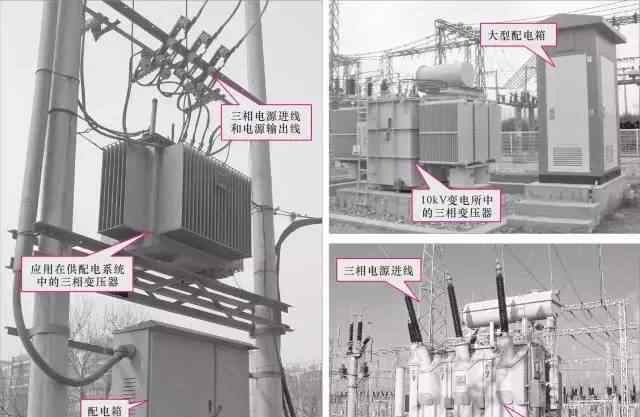

三相变压器的运用范畴较为普遍,比如配电站、厂矿企业、建筑施工、提灌机器设备、电力、纺织品、铁路线、院校、医院门诊、国防安全、电梯轿厢等,另外也适用一些电源电压低、起伏很大的配电房路线中。其运用实比如图1-7所显示。

图1-7 三相变压器的运用案例

二、变电器的型号规格与性能参数

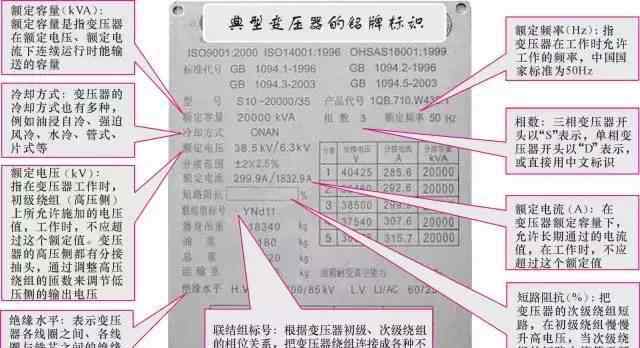

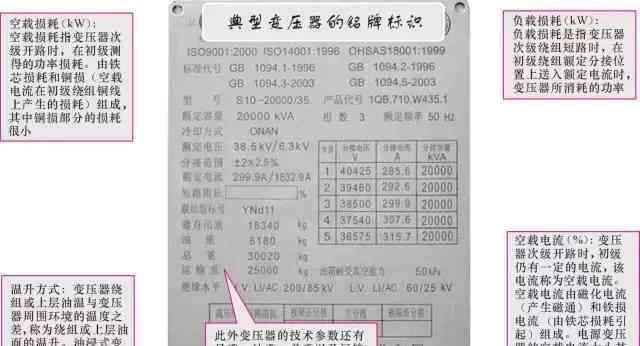

电路系统中运用数最多的便是配电变压器,因为配电变压器的类型许多 ,其型号规格的标志及其主要参数也各有不同,因而经常将这种型号规格与主要参数标志在变电器的出厂铭牌上,便于于在安裝和维修时开展查询。图1-8所显示为典型性配电变压器的出厂铭牌标志。

图1-8 典型性配电变压器的出厂铭牌标志

在变电器的出厂铭牌上,标志有该变电器的型号规格及其性能参数等內容,下边各自介绍一下变电器的型号规格含意和性能参数。

1、变电器的型号规格含意

变电器的类型有很多,为了更好地便于差别各种各样不一样种类的变电器,一般应用英文字母或数据对变电器的型号规格取名开展标志。变电器的型号规格一般是由英文字母和数据构成的,用于表明变电器的相数、制冷方法、变压方法、绕组线芯原材料、绕阻接口方式等內容,如图所示1-9所显示。

图1-9 变电器的型号规格命名方法

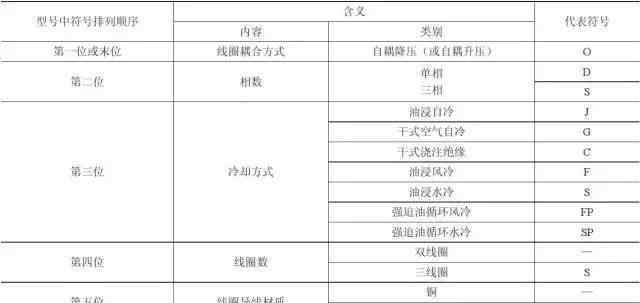

产品名字:变电器的产品名字一般用英文字母来表明,表明商品的电磁线圈藕合方法、相数、制冷方法、电磁线圈数、电磁线圈输电线材料、变压方法及其独特主要用途等內容,见表1-1列出。

表1-1 变电器的产品名字含意

设计方案编号:也称技术性编号,用数字表示,表明同行业中的不一样种类,以区别商品的尺寸和性能参数等,有时候会被省去。

短路容量:变电器的短路容量用“kVA”来表明,能够读作“KVA”。变电器应用kVA作企业,缘故是在负荷沒有明确的状况下,是不可以获得功率因素(标记P,企业kW)和无功负荷(标记Q,企业kvar)的尺寸的,只有应用kVA为企业表明输出功率,比如1kVA的变电器的功率约为1kW。

髙压侧额定电流:变电器的髙压侧额定电流即是初中级绕阻键入端键入的额定电流值,一般用英文字母“kV”表明,比如10kV表明变电器初中级绕阻可键入10kV的工作电压。

2、变电器的关键性能参数

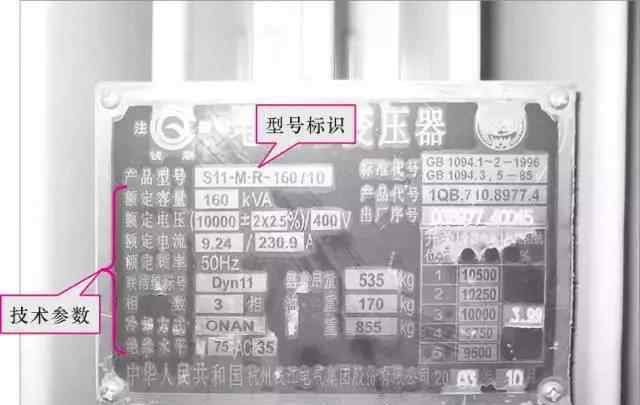

变电器的关键性能参数一般都标明在变电器的出厂铭牌上,一般包含短路容量、额定电流、额定电压、制冷方法、额定值頻率、接地电阻、绕阻联接组、相数、特性阻抗工作电压等,如图所示1-10所示。

图1-10 变电器出厂铭牌上的性能参数标志

除此之外,变电器的性能参数也有满载耗损、负荷耗损、升温方法、满载电流量、吊重、油重、总重、运送重、汽车油箱承受真空泵工作能力等,如图所示1-11所显示。

图1-11 变电器的别的性能参数

三、变电器在路线中的标记标志

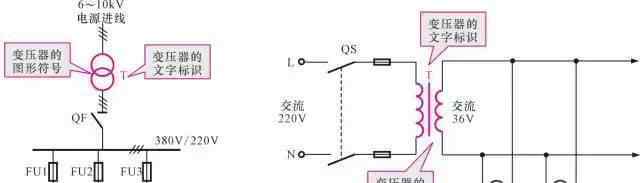

变电器一般用以电器设备的操纵路线及其配电设备路线中,是电器设备操纵路线中较为常见的机器设备之一,因而掌握变电器在路线中的标记标志也是十分关键的。变电器在路线中一般用英文字母“T”表明,并应用符号图片开展标志,如图所示1-12所显示。

图1-12 变电器在路线中的标记标志

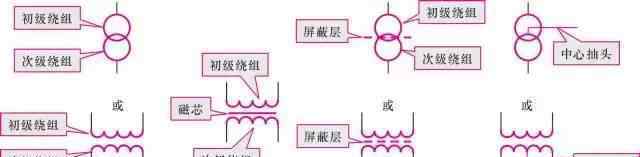

变电器的一般符号图片有二种,各自用以配电设备路线和电气设备路线中,在其中工作电压键入端为变电器的初中级绕阻,工作电压輸出端为变电器的次级绕组。除此之外含有变压器骨架或管理中心抽头的变电器,在其符号图片中也有一定的表明,如图所示1-13所显示。

图1-13 变电器的符号图片

图1-14 三绕阻变电器的符号图片

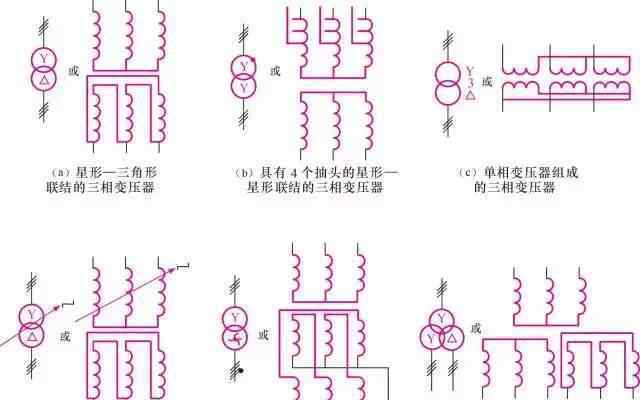

一些三相变压器在符号图片中还能够反映出变电器的接口方式,如图所示1-15所显示。

图1-15 三相变压器符号图片表明的接口方式

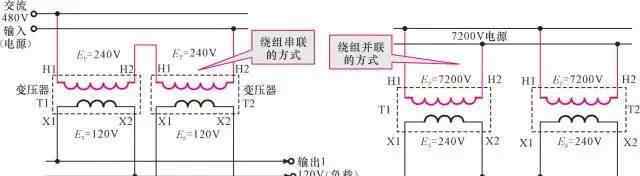

在具体的路线中,单相变压器的接口方式有二种,各自为串连方法和串联方法,如图所示1-16所显示。变电器经串连能够获得很大的额定电流,而串联能够获得很大的额定电压。

图1-16 单相变压器在路线中的接口方式

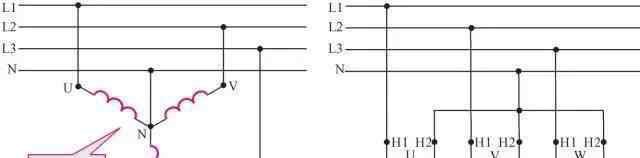

三相变压器內部的绕阻较多,最常见的便是星型(Y形)的联接方法,这类构造就是指三相变压器的初中级绕阻以Y形开展联接,即每一个绕阻的尾端联接到中性线上,绕阻的另一端与相对的路线开展联接,如图所示1-17所显示。

图1-17 三相变压器星型联接方法

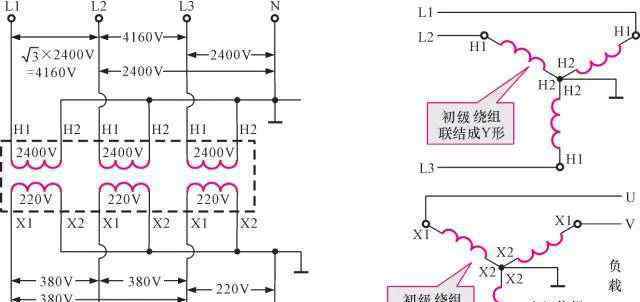

三相变压器在路线中最常见的便是Y-Y形联接,即初中级绕阻和次级绕组均用Y形的联接方法,如图所示1-18所显示。

图1-18 三相变压器Y-Y形联接方法
