随着计算机技术和无线网络通信技术的快速发展，数字技术在安全领域的应用越来越广泛，尤其是在公安等重要执法部门。

传统的视频监控系统受到技术发展的限制，只能进行现场监控，简单的报警信息传输，而不能进行远程视频信号传输。很难了解前端的具体情况和确认事件，无形中降低了系统的稳定性和安全性。对于公安这样重要的执法部门来说，高清、无线、远程、实时监控是行业监控安全运行的必要前提。

如何将远程监控、远程控制、报警联网系统和无线监控有机结合，实现基于无线和有线网络的远程高清监控、远程控制和图像传输，并具有联网报警网络的功能，投资成本合理，能够更有效地保证系统的稳定运行，将安全技术提升到一个新的水平。联网、无线、远程监控是当前监控行业的主要发展方向。

一、需求分析

行业需求:

公安网络视频系统需求总结如下:

1.加强调度，提高应急指挥、公安巡逻和反恐部门的实战能力

2.安全管理需要专职空、网络化和可视化动态管理与控制

3.快速全面完成临时控制、突发事件处理和重大事务支持的需求

4.使用多样化的终端将有线和无线设备有机地统一起来

功能要求:

1.执法巡查视频远程实时监控、存储和查询，支持前端SD卡、硬盘和服务器存储；

2、3G /4G/WIFI多种传输方式，1080P视频流，保证画质；

3.支持多种方式观看视频。可以通过电脑、手机等终端设备登录平台查看实时监控图片和存储的过往视频；

4.管理部门与前端执法人员双向通话，方便后台管理平台人员了解前端问题和情况，及时出动警力支援；

5.GPS/北斗定位:记录和查询车辆的行驶轨迹、速度等状态，可在平台上实时显示位置，支持GIS地图查询，了解执法巡逻车和执法人员的当前位置；

6、应急联动，支持多种联动方式，确保及时响应，确保一线执法人员的安全。

7.定点和动点可以连接，互补使用。

8.平台建成后，可接入单兵系统，并可接入和使用3万多台并发的“执法记录仪”，视频、图像、文字、语音可返回指挥大厅等。

二.方案系统和接入方式

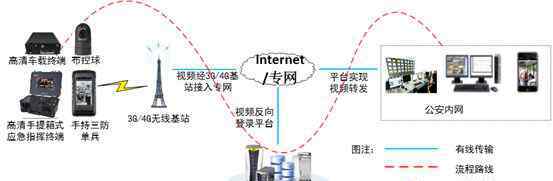

系统方案

接入公网的设备可以分为两部分:一部分是通过运营商的3G和4G移动VPDN网络接入视频专网平台，然后通过边缘网关和网闸接入公安内网，实现图像读取和信令互通。

1.VPDN网络接入

如上图所示，为了满足公安移动视频图像监控系统的建设需求，提高信息传输的安全性和可靠性，前端设备通过运营商VPDN网络接入视频专网平台。

视频专网平台只需增加多个运营商的3G/4G分组数据接入网，配置必要的交换机和路由器，与视频专网平台建立路由，就可以同时接入联通、电信和移动网络。

2.进入公安内联网

由于公安网络的安全保密要求，平台设备通过中国移动的4G/3G无线虚拟拨号专网(APN)连接到专网连接的视频管理平台。然后，在公安内网中有两种方式访问图像，如下所示:

方案一内网和内网的客户端访问模式

公安内网的客户端通过网关或边缘网关，访问VPDN专网的视频监控平台，浏览图片。这种方式更方便简单。

方案二:内外网闸隔离模式

需要在公安网内外部署两个平台，通过边缘关口或大门实现轮渡，更安全，功能更多。还可以通过28181协议将公安网内的原始视频图像连接到平台，摆渡到外网平台，实现网外手机观看。

三.应急指挥平台

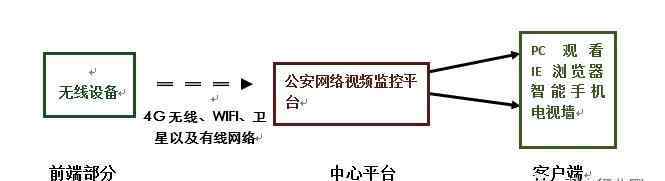

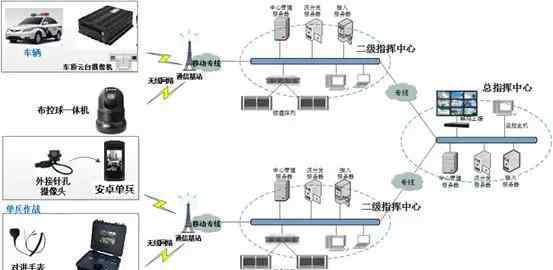

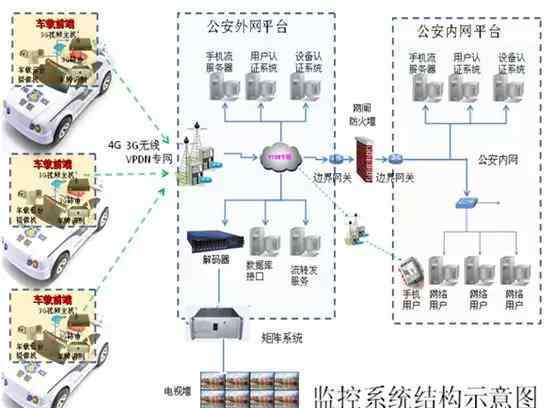

如上图所示，系统分为前端、平台和客户端三个部分。以下具体介绍:

1、前部

前端接入设备包括单兵、车辆、行李箱、布匹和控球，具有便携性、移动性和灵活性的优点。具体如下:

移动点设备：对于移动便携的场合，配置4G单兵手持终端、4G单兵手提箱、4G高清车载硬盘录像机、4G布控球进行使用。

前端设备通过3G/4G/WIFI/卫星/电缆上传至应急指挥调度平台，与指挥中心调度客户端实现视频浏览、双向对讲、集群调度、GPS定位等功能。

2.平台部分

管理平台是指挥系统的中心，负责数据接收与分发、系统管理与决策、用户应用、调度策略制定、数据存储等。按照独立、有机统一的原则，由中心管理服务、流分发服务、用户访问服务、设备访问服务、存储服务、定位服务、数据库服务等相关服务组成功能全面、性能卓越的服务管理平台。

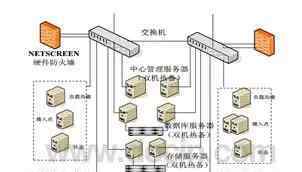

系统平台主要模块采用双机热备或多机集群的组成，保证了载波级系统运行所需的稳定性、容错性、安全性和快速响应性，易于扩展和维护；如下图所示，中心管理服务器采用双机热备加磁盘阵列共享模式，负载均衡服务器、设备接入服务器、用户接入服务器、流分发服务器、云存储服务器采用服务器集群模式，自动智能调度冗余处理。

由于平台支持分布式服务器集群模式，可以根据用户设备的规模增加相应的硬件服务器，满足大规模设备接入的需求。例如，该平台支持30，000台视频执法记录仪的访问和视频查看。

3.客户端部分

(1)指挥调度客户端可以是注册权限连接到系统网络的任何台式机或笔记本电脑，通过安装客户端软件可以进行视频浏览和查看。

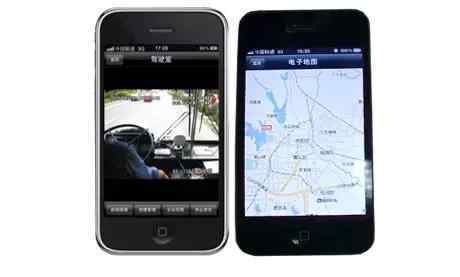

(2)手机用户可以通过在智能手机上安装相应的手机软件，直接登录中央服务器观看前端视频。

(3)根据需要配置高清网络视频解码器，可以将前行李箱的实时视频输出到指挥中心大屏幕进行显示。

4.系统工作流程

该系统是为应对突发事件和应急指挥而建立的。从接收事件开始，从车辆出发到现场部署的全过程，视频可以实时调整，指挥调度可以及时进行。因此，它分为以下几个部分:

具体位置:首先在沿途和事发现场调用相关部署临时控球监控，结合到达现场的人员移动便携设备发回图像，更好的全面掌握情况。

车辆用:车内可安装4G无线高清车载硬盘录像机或4G无线高清布球控制。从开始到事发现场，可以及时监控车辆周围的视频数据，监控行驶轨迹和位置，提高应急指挥调度速度；

针对人群:配置4G高清安装单兵或4G高清行李箱。对于某些地区，及时进入现场，返回现场速度方便，配套设备不影响警员行动；监控环境可以快速设置和疏散；警察可以当场执法；负责人可以通过手机观看前端视频，做出决策和命令；

针对事件:实时视频监控，掌握现场事件；根据前端事件发生点，可以进行多媒体数据采集和存储，进行事件后分析；在发生群体性事件和自然灾害时，可以通过视频监控进行应急指挥。

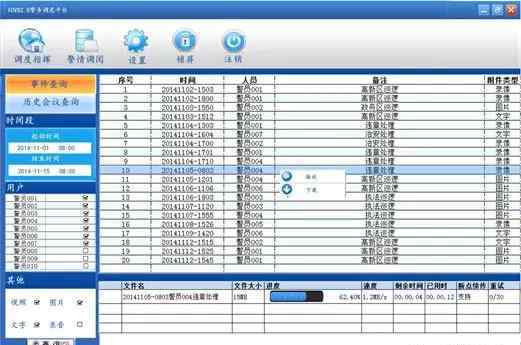

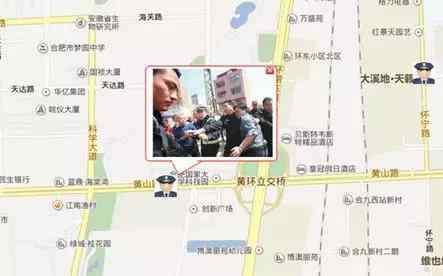

指挥调度:指挥中心可以根据固定点和移动人员的位置，从地图上获取相关视频，指挥就近人员到达现场；临时成立相关小组进行音视频调度指挥。

5.车辆监控子系统

车载监控子系统有两种搭建方式:高清车载硬盘录像机和4G球控。这两个前端设备可以采集720P/1080P视频，都适合车载移动视频监控。

当执法督察开车进行巡逻工作时，车载系统开启，进入工作状态；在检查工作中，定位功能始终处于工作状态；船上巡逻人员可以随时通过船外摄像设备进行巡逻监控，通过变焦调整观察特定目标。车载巡更人员可以在车载系统中记录和存储巡更监控视频，系统监控中心可以实时检索巡更监控视频和车辆位置信息。如有必要，监控中心还可以控制车载PTZ相机的拍摄角度和镜头变焦。车载人员可以与监控中心或监控室进行双向语音对讲。

前端包括警用车载一体化摄像头、无线高清车载硬盘录像机、对讲麦克风、LCD显示屏等设备。

高清车载硬盘录像机产品可以实现四路高清视频输入，也可以实现四路1080P高清视频存储和传输。通过该机，可以完成无线音视频服务、执法人员业务查询、移动办公、移动音视频采集与存储、人员定位等功能。适用于巡逻执法、交通管理、治安巡逻、司法护航等多种场合。

云台摄像头安装在车辆顶部，可以通过三维摇杆控制镜头的旋转和放大缩小；车载硬盘录像机连接GPS天线，可以获得车辆的实时位置，同时支持北斗定位；液晶屏可本地显示实时视频；车载麦克风也实现对讲功能。

7.应急指挥子系统

当巡逻人员执法时，或在灾害预防和救援现场，将配备移动监测个人设备。单兵装备分为手持式单兵应急终端和手提箱式应急指挥终端。应急终端将现场画面和设备运行数据画面实时传输到水利站监控中心，后台可以查看实时视频，并通过客户端与现场交互给出指令。

当执法人员携带单兵系统开始检查工作时，单兵系统开启并启动；从开机到关机，定位功能始终工作。系统摄像头启动后，记录巡视过程的视频；出现执法紧急情况时，启动报警功能，向监控室或系统监控中心发出求助电话；单兵系统将执法现场视频实时传输到监控室或系统监控中心，并建立双向语音接受上级部门的指导和调度；在巡逻工作中，执法人员可以通过单兵系统记录现场画面。必要时，监控室和监控中心可以启动实时传输，查看现场视频；在出现紧急情况或基层人员无法解决的问题时，巡逻执法人员可以通过单兵系统向监控室或系统监控中心报警和呼叫，双向语音通话，接受上级部门的执法意见和调度指令，指导现场执法工作，确保处理突发事件和复杂事件的顺利完成。

四.系统功能

1.应急指挥和调度功能

实现紧急情况的收集、显示和报告功能。即指挥中心可以通过网络传输等通信方式实时接收、显示和上报现场的突发事件的文字、图片和语音信息，并可以通过终端服务器和显示屏随时访问应急子系统的文字和图片信息；

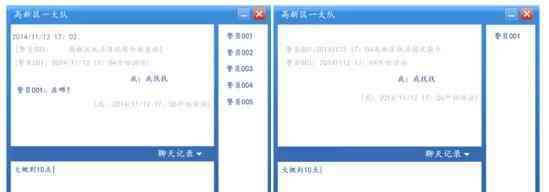

实现远程指挥功能。在执行突发任务时，可以利用基于无线网络的语言、文字、图片信息，快速实现各个子系统和站点的实时远程指挥；

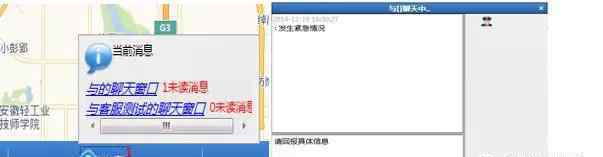

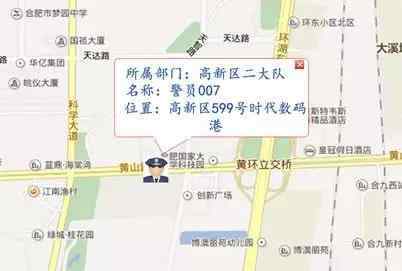

实现应急指挥中辅助决策的功能。即通过地理信息系统、电子地图等相关软件，快速查询了解执法巡逻车和执法人员的当前位置；展示警力部署状况，进行战术计算，为起草处置方案提供可靠的参考数据。

2.多网络多终端集成

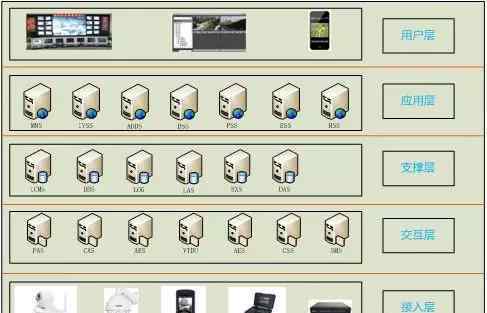

系统的多层次设计可以满足不同的需求，满足3G、4G、WIFI、卫星和有线网络的接入；支持高清和标清编码传输，适应网络，保证画质达到最佳效果。

接入层:主要有4G网络摄像头、4G数字硬盘录像机、网络硬盘录像机、4G个人手持终端、4G个人行李箱、4G高清车载硬盘录像机等前端设备。，实现了音视频等数据的采集和编码功能。

交互层:主要包括流媒体分发单元、负载均衡单元、设备接入单元等。，实现了流媒体信息的交换、转发和转码。

支持层:主要有数据库服务、中央管理服务、WEB服务、定位服务、级联服务等。，实现平台的集中管理和基本功能支持；

应用层:根据各行业特点，开发部署具有行业特色的应用服务，实现应急指挥调度功能

用户层:开发部署适合不同操作终端、符合客户工作流程的客户端，以“可视化、可听化、可控化”的方式展现系统的具体功能。

3.视频监控功能

可以安装大量的定点监控高清网络设备，满足日常巡检要求。随时随地多种方式监控，支持多种方式查看视频，通过电脑、手机等终端设备登录平台查看实时监控图片和存储的过往视频。

4.分布式/级联模式系统

该系统采用分布式体系结构，在保证网络互联的情况下，系统中的各项服务可以安装在独立的服务器上运行。

在分布式架构的基础上，根据用户偏好或管理层次构建不同的级联结构，接受统一部署和管理。

5.报警联动功能

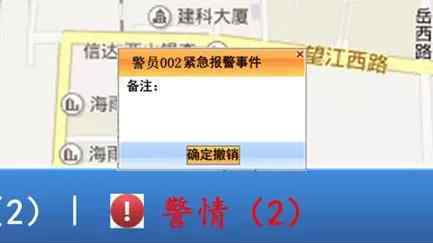

紧急状态下的各种应急联动支持各种联动模式，确保及时响应，保障一线执法人员的安全；

通过在固定点安装红外相关、振动电缆等传感器，在重要区域周围形成无形屏障，可以感知非法入侵物体，及时通知工作人员。

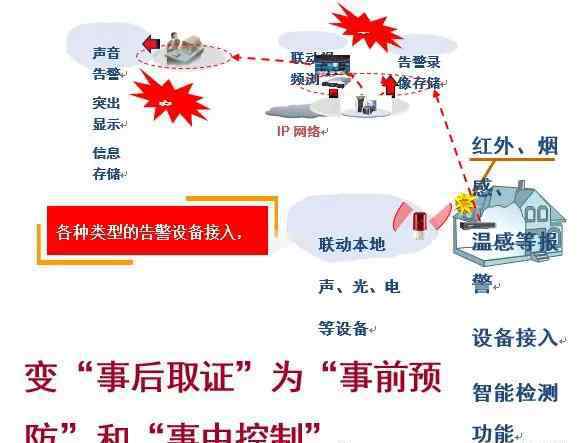

可以达到事前预防，事中控制，事后取证的效果。如下图所示:

6.设备管理

设备入网认证:不是每台设备都能入网，需要进行相关认证，包括设备入网ID和入网密码。防止个别用户连接设备，占用系统资源。

设备注销:对应接入网络是注销。对于超出租期或超出服务器的设备，进行合理清理，取消系统使用权，节约网络资源。

设备信息注册:每一台接入网络的设备，都需要注册制造商、生产日期、软硬件版本、所属企业。

支持设备的远程参数设置和修改:设备的所有参数在使用前都可以通过本地网络连接进行设置，或者在设备联网后通过系统网络进行设置。

设备在线状态管理:如设备故障判断、统计、报警和自动处理机制。及时恢复系统，保证系统正常稳定运行。

设备分组管理:设备接入网络后，进入企业域，属于一个或多个账户，其他账户不能越权查看。对于授权用户来说，权限范围内的所有站点都可以根据自己的意愿进行逻辑分组，并根据个人习惯划分为自己想要的真实结构。

7.系统管理

系统可以通过专用网络单元监控各个服务器硬件的工作状态，如内存消耗、CPU消耗、网络带宽扩展等；具有负载均衡功能，可以自动调节每台服务器的承受压力，不会让一台服务器空闲置或过载。同时，当网络故障导致连接失败时，系统会自动指导各个功能组件转移到备用服务器。

服务器配置:可以配置服务器的访问权限，包括访问IP、端口等

服务器当前运行信息显示:支持实时显示CPU数量、CPU占用率、物理内存容量、可用内存容量、上下行网络占用带宽。

网络配置管理:系统支持更新升级等配置管理，完成软硬件的重新配置；配置管理数据库(包括网络设备、软件、运行级别、维护人员等信息)；管理设备的配置文件；配置网络节点设备组件和端口；配置网络节点设备的系统软件；支持网络硬件设备软件版本和配置文件的远程升级；

网络故障管理:当故障发生时，系统可以向维护人员或网络管理人员发送报警信息；系统可以配合运维中心或网管中心进行测试、诊断和故障定位，按照指令完成软硬件的重新配置，并具有一定的故障恢复功能；

网络安全管理:系统提供严格的访问控制，自动记录非法操作，自动记录系统状态，系统出现安全问题时很容易找到原因；系统对各种配置数据和统计数据采取备份和保护措施；

故障修复:当网络系统从故障中恢复时，系统可以恢复正常运行，而不影响系统的正常运行。

支持服务组件的添加/删除功能

使用服务组件的访问密码设置/删除功能

8.视频通话功能

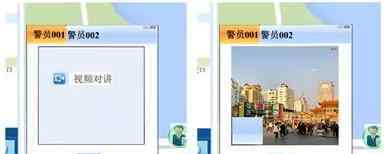

在一些特殊场景中使用时，只有语音呼叫不能满足用户的实际需求，所以我们在应急指挥调度中特别添加了可视化呼叫功能。主要是一个终端设备向另一个终端设备发起视频通话请求，或者前段自动上传绑定的视频流，让其他调度平台看到实时视频，可以方便用户更好的使用调度指挥平台，做好相关应急工作。您可以右键单击组中的成员并选择预览视频，地图上将出现一个视频窗口。同时，您可以点击并按住下面的通话按钮来拨打电话。如下图:
