周界报警系统的核心功能是在判断存在入侵威胁时，根据光信号的调制和分析，实时定位入侵点，便于安保人员在目标明确的情况下及时采取有效措施，阻止后续的入侵事件。周界报警系统还将识别非危险的环境干扰，如打雷、鞭炮、汽车鸣响、下雨等。，并做出无害的判断；它还可以识别行走、攀爬、触摸、挖掘等入侵行为。发出警报。

广州艾利福电子周界报警系统原理图解教程；

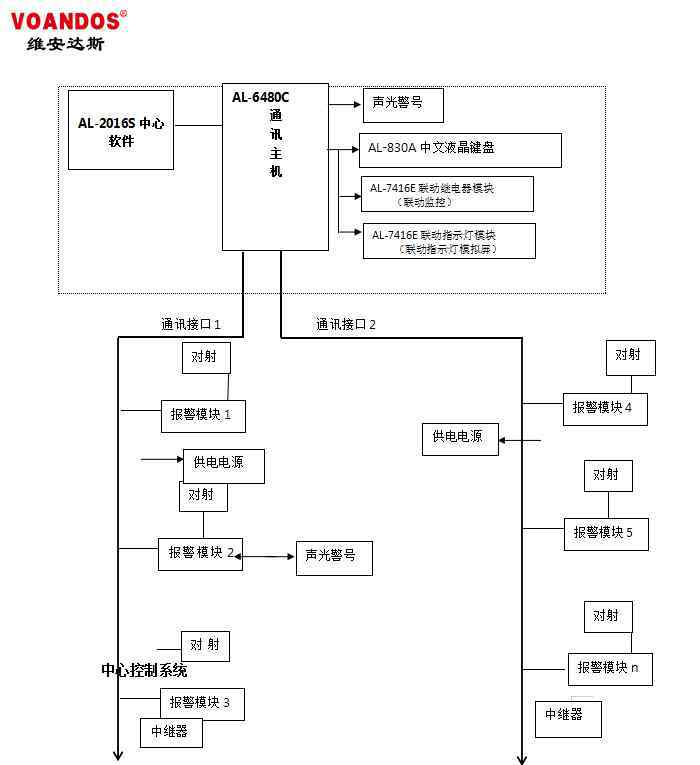

周界系统结构示意图

控制室选用全中文RS485总线报警主机，配有计算机管理软件。报警后，计算机软件显示防御区的具体报警位置。同时配置16路继电器联动模块，报警后还可以将继电器信号链接到视频监控系统。

周界激光相关探测器入侵报警系统

1.使用808nm(不可见光)或650nm(红色可见光)激光作为探测器光源，可以抑制风、霜、雨、雪、雾等恶劣自然环境造成的干扰。，稳定性极好，真正实现零虚警。

2.选用德国DILAS原装芯片激光器，使用寿命不低于12万小时。

3.采用军用数字处理和运算芯片，保证探测器在最低温度-55℃的极冷环境下仍能正常工作。

4.1-12束，束数可根据用户高防需求选择。

5.预警距离太远，室外预警可远至5公里。

6.应采用抗静电配方的安装衬垫和调节支架，以确保激光器在使用过程中不受静电和强磁干扰的损坏。

7.每个光束可以独立调节上下和左右角度，调节范围可达30°。

8.可选择单光束中断报警或双光束中断报警，可适用于各种复杂环境和不同用途，超级稳定。

9.采用AGC自动增益控制电路和我公司拥有自主知识产权的AEM芯片(专利)，经过一次调试和校准就能自动适应环境变化，保证探测器在恶劣环境干扰下仍能正常工作，不会产生误报和遗漏。

10.行业独创的自动恒温设计，可适用于-55°C至+70°C的极冷或高温环境；

11.本行业独家采用工业优质304不锈钢外壳(厚度可达1.8毫米)，高渗透性和防爆性

玻璃镜片，精致，美观，大气，抗暴力破坏；全密封设计，防虫、防尘、防尘

水，防护等级可达IP67；

12.业内独家接收器采用窄带高精度彩色滤光片，直径20纳米。即使接收器面对阳光或其他光源，也不会受到干扰，确保探测器在各种复杂环境下仍能可靠工作。

13.接收器每束采用独立的高亮度蓝光指示灯组进行对准指示，夜间室外500米处可以清晰看到，探测器的工作状态一目了然。

14、304不锈钢表面拉丝工艺，用UV工艺制成的镜头护罩，检测器外观高端高档，户外安装绝对不会生锈、油漆、发霉，使用十年后还会完好无损。

15.根据现场环境和用户要求，可以随意选择各种风格和类型，如反射式、便携式、照明式、网络式等。

16、配合安装在围栏上的304不锈钢专用支架；激光相关输出的开关信号送至RS485总线单防区地址模块，RS485总线信号传输至控制中心报警主机。

联动激光相关场声光报警器

由于小区周长比较大，每隔400-500米做一次现场联动行车报警。相应区域的激光打中某人入侵后，可以快速驱动旁边的现场报警和灯光提示，震慑强行入侵者；现场驱动设备采用RS485单保护区一个继电器输出的地址模块(AL-7480-1C)，输出方式可由控制中心的总线主机灵活设置。

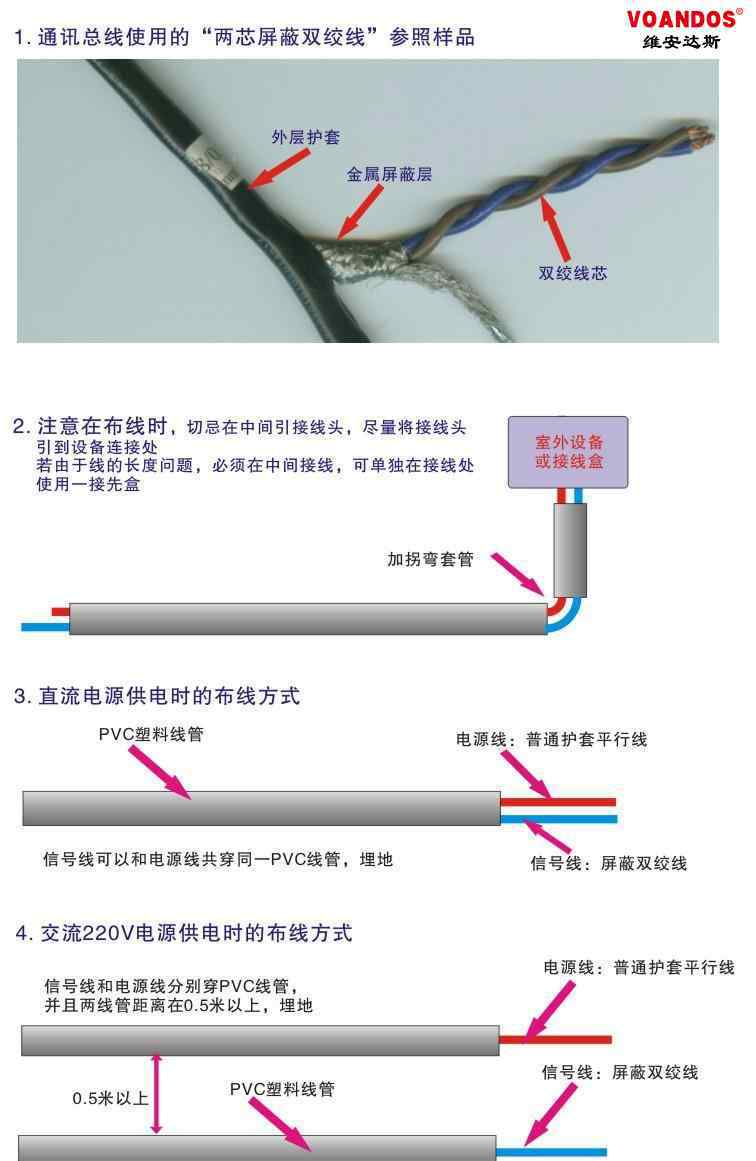

有线和总线通信扩展模式

如果现场环境允许，可以使用两个总线通信端口，每条总线可以通信1200米。每条通信总线包括一条平方大于1.5的双核电源线和一条平方大于1.5的RS485信号线。RS485总线信号线必须是屏蔽双绞线。当单母线传输距离超过1000-1200m时，应增加485信号中继器(AL-7425)。中继器可以将通信距离延长1200米(视现场环境而定)，如果现场环境受到较大干扰，中继器的数量也会相应增加。
