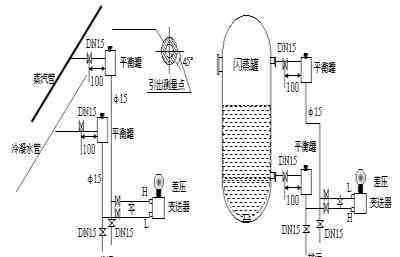

3、压力和差压变送器安装说明:
A.取压点应有一个直管段，两端大于5D(管道通道)；
B.对蒸汽管道加压时，应在管道侧面安装压力导管；
C.平衡罐应安装在压力管道的最高点；
D.排污管应安装在变送器压力管的接头附近；
E.压力点与变送器之间的管道距离应大于1m；
F.变送器的安装位置应低于取压点的位置。
