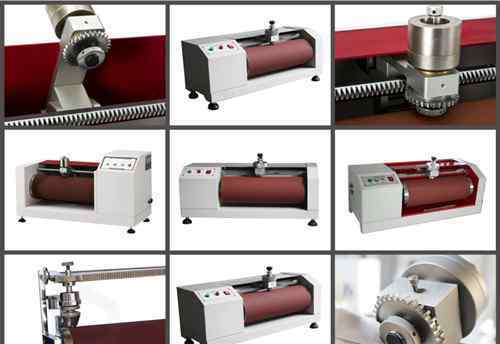

DIN磨耗试验机 DIN磨耗试验机常用的两种方法

GB/T 1689.1998规定用DIN磨耗试验机测定硫化橡胶耐用消费品的研磨性能有两种方法。测量样品在一定等级的砂布上摩擦引起的体积磨损。方法A用于非旋转样品，方法B用于旋转样品。测试结果表示为某种参考胶的体积磨损或磨损指数。

1):磨损损失的绝对值会因砂布的等级、生产砂布所用的粘结剂类型、以前试验的污染和磨损而变化，所以所有试验都是相对的。与参考胶的比较结果可以表示为与校准砂布相比的相对体积磨损量和与参考胶相比的磨损指数。

2):旋转试样通常用于测量磨损量，因为试样的整个摩擦面在测试过程中都会与砂布接触，但有相当多的测试区域使用非旋转试样

DIN磨损试验机适用于对比试验、质量控制、代码基础试验、仲裁目的、研发。可以推断，操作过程与磨损试验结果没有密切关系。

DIN磨损试验机基本属于磨料磨损，是橡胶表面微观上被摩擦损坏而脱落的现象。在一定的载荷压力下，橡胶鞋底试件与摩擦砂轮形成一定的角度，进行旋转滚动摩擦。由于砂轮表面尖点的摩擦，使橡胶表面产生局部应力集中，橡胶在应力集中点被强力撕裂，形成微小颗粒脱落，造成磨损。当砂轮表面的尖点尖锐时，橡胶表面就会被划伤，出现平行于滑动方向的条纹，这是切削磨损和磨蚀磨损的特征，是磨蚀磨损的一种表现。

橡胶底漆固有的物理机械性能是决定其耐磨性能的主要因素

橡胶的耐磨性取决于其内聚力和摩擦表面的附着力，包括基材的断裂强度、断裂伸长率、耐疲劳性和粘弹性的综合影响。不能笼统地说磨损与某种物理性质有关。比如断裂强度方面，可以说断裂强度是影响磨损的主要性能。一般来说，断裂强度高，磨损性能好。但根据实际测试数据，断裂强度与磨损之间并不一定存在这样的关系。例如，相同橡胶含量的基材和顺丁橡胶的基材比纯天然橡胶的基材断裂强度低，但磨损性能较高，这是一个普遍的事实。因此，橡胶鞋底的耐磨性能取决于其对摩擦面的粘结力和附着力，即基材的配方设计是否合理，基材的橡胶含量是高还是低。一般情况下，如果配方设计合理，低橡胶含量底漆的耐磨性能不会高于高橡胶含量底漆。因此，任何具有强内聚力和弱附着力的基材在任何固体上显示摩擦时，都会显示出低磨损数据和高耐磨性。

试验条件对磨损性能的影响

高低压绝缘鞋(靴)、耐酸碱胶靴等防护鞋，基材应采用标准规定的阿克伦磨耗试验方法。为了获得高重现性的测试结果，严格的测试条件是必要的。为了找出影响测试结果的原因，我们对包括环境温度在内的各种实验条件进行了对比测试。试验结果表明，橡胶轮轴与砂轮轴的夹角误差、橡胶轮的硬度、橡胶基试件的厚度以及试验环境的温度都对试验结果有一定的影响。

橡胶轮轴与砂轮轴的夹角越大，减磨越大。此外，随着橡胶轮胎硬度、试件厚度和试验温度的增加，磨损量也会增加。

测试原理

GB/T 1689.1998《硫化橡胶耐磨性的测定》中，用阿克伦整鞋磨损试验机测定硫化橡胶的耐磨性。测试的原理是用砂轮在一定的倾角和一定的载荷下摩擦试样，测量试样在一定里程内的磨损量。

仪器要求

橡胶轮转速76r/min 2r/min；砂轮轴转速34r/min 1r/min；两轴夹角为0°时，应保持平行、水平；试样的载荷为26.7N±0.2N，两轴夹角为15±0.5°。样品夹板直径56毫米，厚度12毫米，砂轮直径150毫米，中心孔径32毫米，厚度25毫米，磨料为氧化铝，粒度36号，硬度中硬2。

仪器校准

整鞋磨损测试仪的校正主要有三个方面:

(1)首先将框架调整到水平；

②用角度校正器测量橡胶轮轴与砂轮轴的夹角，调整到15°±0.5°；

③用载荷校正器将样品承受的载荷调整到26.7N 0.2N n。

样品和环境温度

样品的宽度为12.7毫米±0.2毫米，厚度为3.2毫米±0.2毫米。样品应在粘合过程中无张力地粘贴在橡胶轮上。粘合后，样品应放置至少16小时，标准温度为23℃±2℃，相对湿度为50%±5%。胶轮厚度12.7mm±0.2mm，硬度75 ~ 80度(肖氏A)，中心孔径与胶轮转轴直径相符。

试验程序

胶合好的测试轮预磨15 ~ 20min后，取下，刷掉橡胶屑，称重(精确到0.0019)，用预磨好的样品测试。行驶1.61公里后，取下刷子去除橡胶屑，1h内称重(精确到0.001g)。

造成试验结果重现性差的几个因素通过对各种试验条件的对比分析，我们认为仪器设备的影响是主要的，尤其是橡胶轮轴与砂轮轴的夹角和样品所承受的载荷对试验结果影响较大。即两轴夹角越大，载荷越大，试样磨损越大。因此，在测试前，有必要对阿克伦整鞋磨损试验机的角度校正器和载荷校正器进行校准，以尽量减小误差。

此外，环境条件和测试的影响也不容忽视。在严格校准仪器的基础上，对试件厚度、胶轮硬度、胶轮直径和环境温度的影响进行对比试验，找出规律。
