苹果蓝牙耳机怎么充电 苹果国行AirPods二代TWS真无线蓝牙耳机开箱与拆解

第二代苹果无线耳机AirPods是新一代小型化设备领域的奇迹。蓝牙耳机的所有功能都是在这样一个轻薄小巧的机身中添加的，并介绍了专门开发的H1智能芯片。最重要的是，第二代产品增加了无线充电支持，充电盒的外观和体积没有明显变化。

访问:

苹果在线商店(中国)

要理解它，最直观的方法就是通过拆卸来看它的内部结构。下面，我爱音频网来看看它的充电盒是如何支持无线充电功能的，耳机内置iPhone 4是什么谣言。

第一，苹果苹果AirPods第二代开箱

耳机包装盒和上一代相比，似乎没有太大变化，依然是纯白背景。除了品牌型号等信息外，还有两个中间带耳机手柄的AirPods二代耳机机身。

包装后面是耳机放在充电盒里的样子。充电时，耳机露出半边脸，充电盒前面的指示灯亮。左下方是产品名称AirPods，下方是英文、法文、德文、意大利文、西班牙文、日文的“无线充电盒附呈”。这个无线充电盒是这款耳机第二代升级的亮点之一。

盒子的另一面，有这个产品的中文标签，表示是国家苹果产品。产品名称:无线耳机，型号:A2031，A2032产品名称:耳机盒移动电源型号:A1938输入:5.2V 2.4A输出:5V，生产厂家:本产品由美国苹果公司授权生产，地址:中国(上海)自由贸易试验区马迹路88号C区6号楼中国制造经销商:苹果电脑贸易(中国)适用于AirPower充电枕和Qi认证充电器。

接下来打开盒子，里面有装AirPods II的耳机充电盒，一根闪电充电线，几个说明书等等。

打开耳机充电盒，将两个耳机垂直放入充电盒。每边为耳机仓挖的槽边几乎装满了耳机。间隙很小，可以减少耳机在携带过程中的晃动和碰撞，带来更长的使用寿命。

我爱音频网用ChargerLAB Power-Z KT001有线充电测试，充电电流214.9毫安。

我爱音频网用ChargerLAB Power-Z KT001无线充电测试，充电电流305.2毫安。

二、苹果Apple AirPods二代耳机充电盒拆装

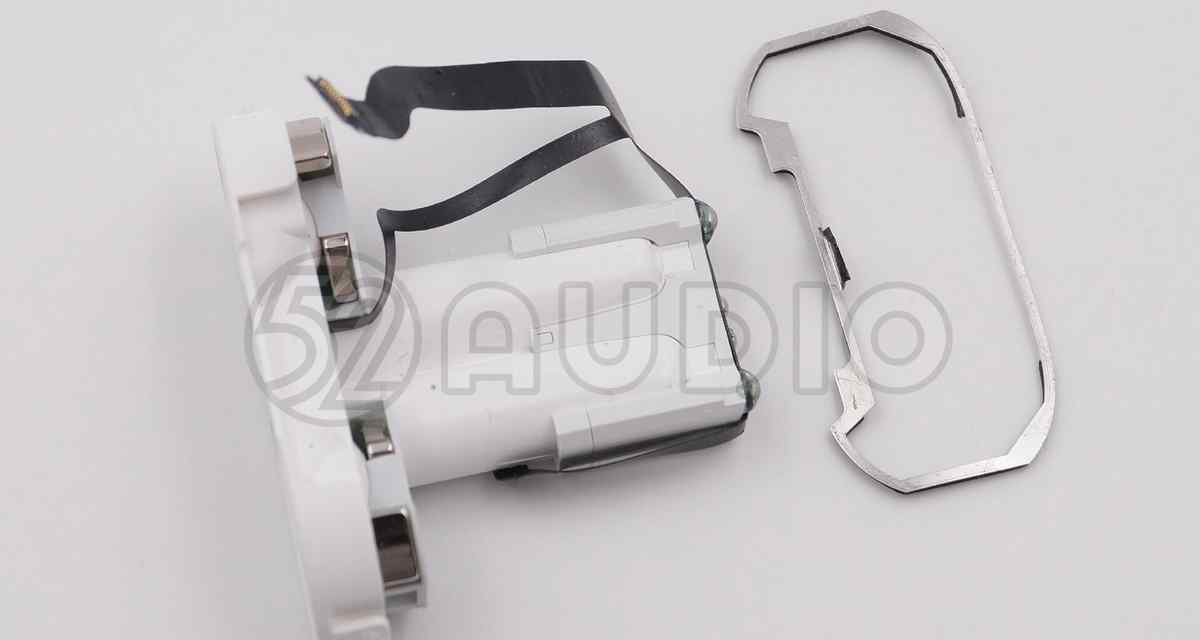

现在，拆开耳机充电盒。首先从C侧，也就是耳机仓的入口侧拆下内框。

工作指示灯的光导。

耳机仓拆下后，很大一部分空留在里面，盒内的套筒结构、主板等部件固定在塑料内筒上。内筒通过胶水与外壳固定。可以看出，耳机仓、电池和主板各占了充电盒中空房间的近三分之一。

拆下电池，中文logo，型号A1596，国产，充电极限电压4.35Vdc，新浦科技有限公司生产

通过加热外壳将内筒撬出，可以一目了然的看到充电盒的内部结构部件。

看无线充电部分，负责无线充电的线圈和耳机充电盒背面的按钮模块固定在机身背面内侧。

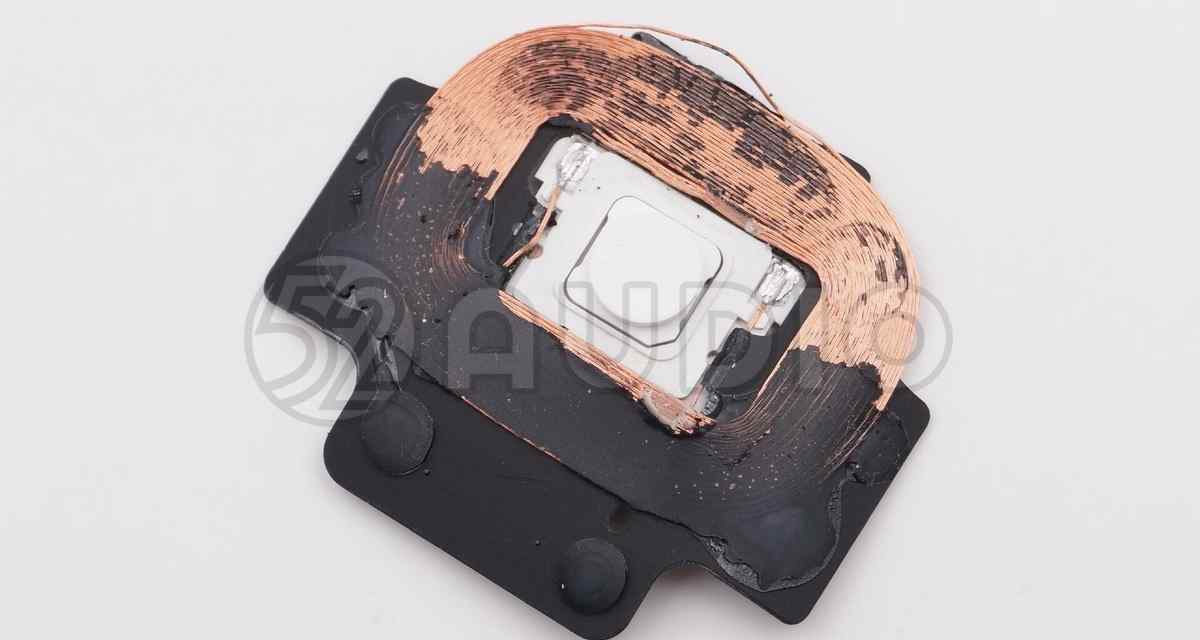

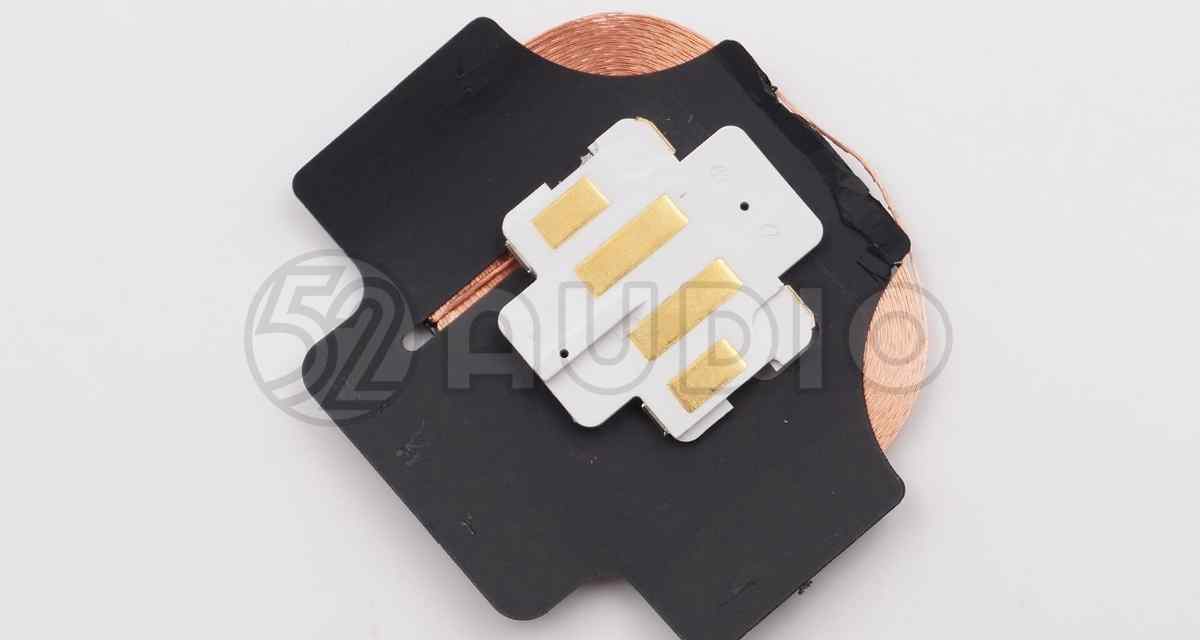

卸下这两个模块，可以看到中间的无线充电线圈和配对按钮。

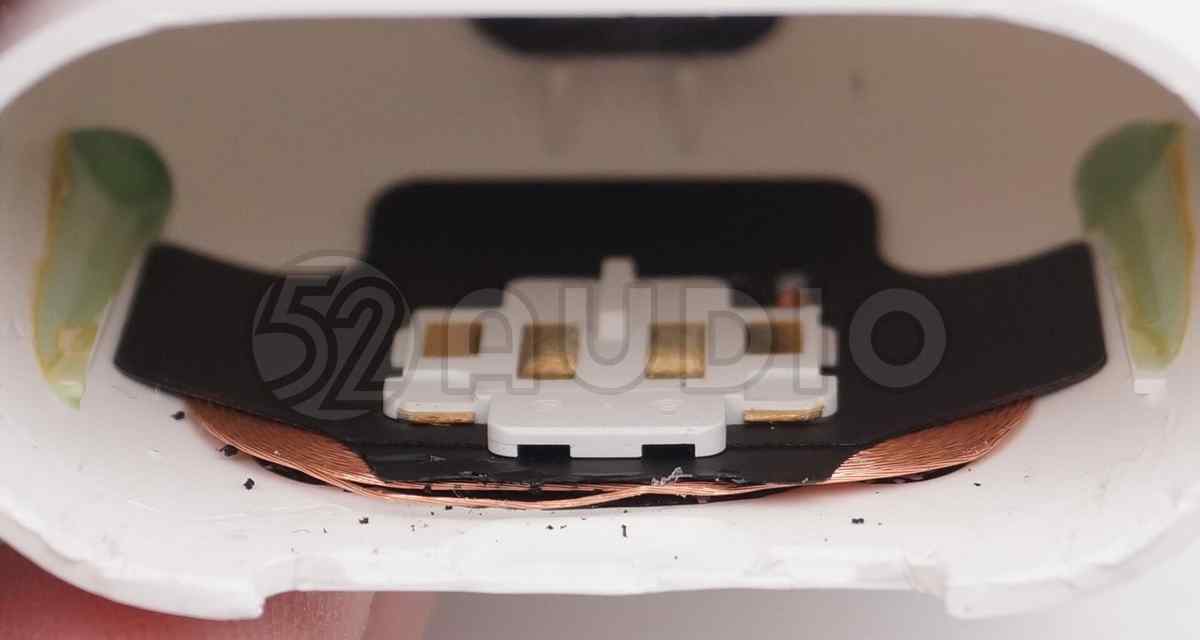

其中一个白色塑料部件后面有四个金属接触区域。AirPods生成密钥模块中只有两个矩形金触点，AirPods生成密钥模块中增加了两个无线线圈触点。

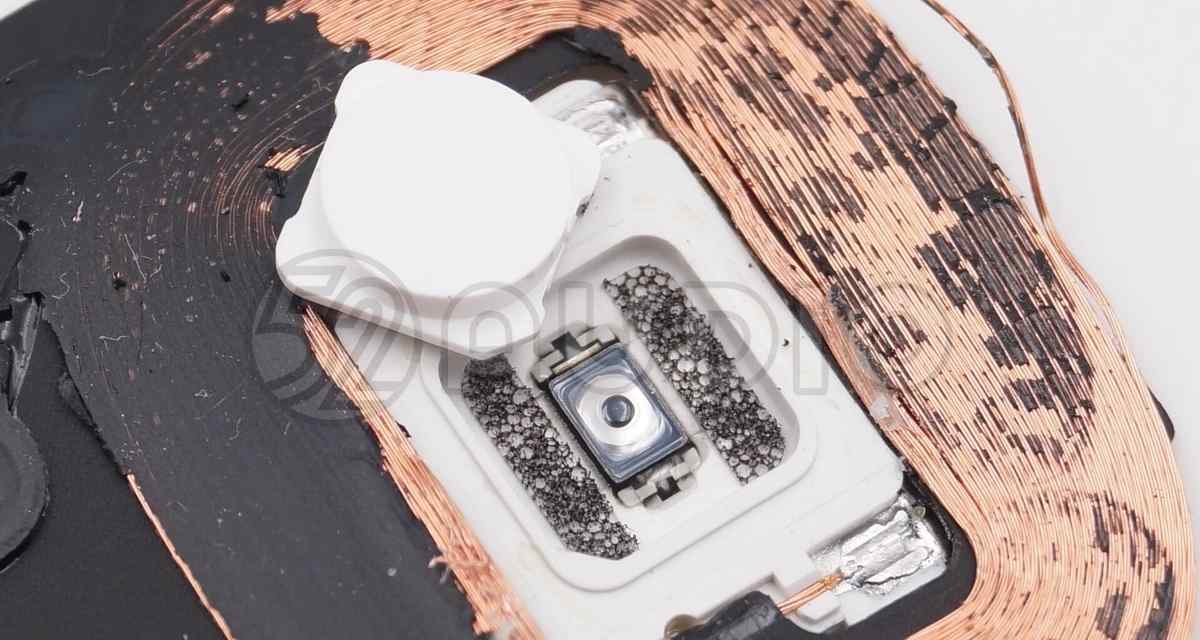

取下这个按钮，下面有一个微型按钮。

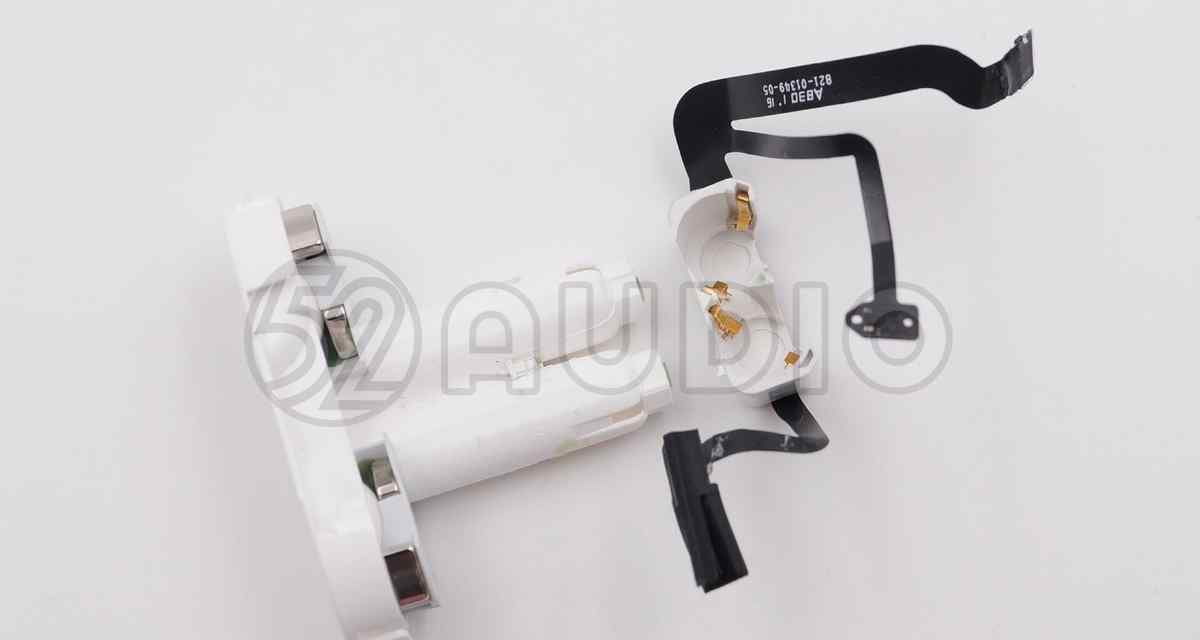

中框与外壳之间有垫片，耳机仓伸到一根柱子下面，最低处的充电触头是一个独立的模块。扁平电缆与主板分离成两部分，一部分与充电触点连接，另一部分与指示灯/霍尔传感器连接。

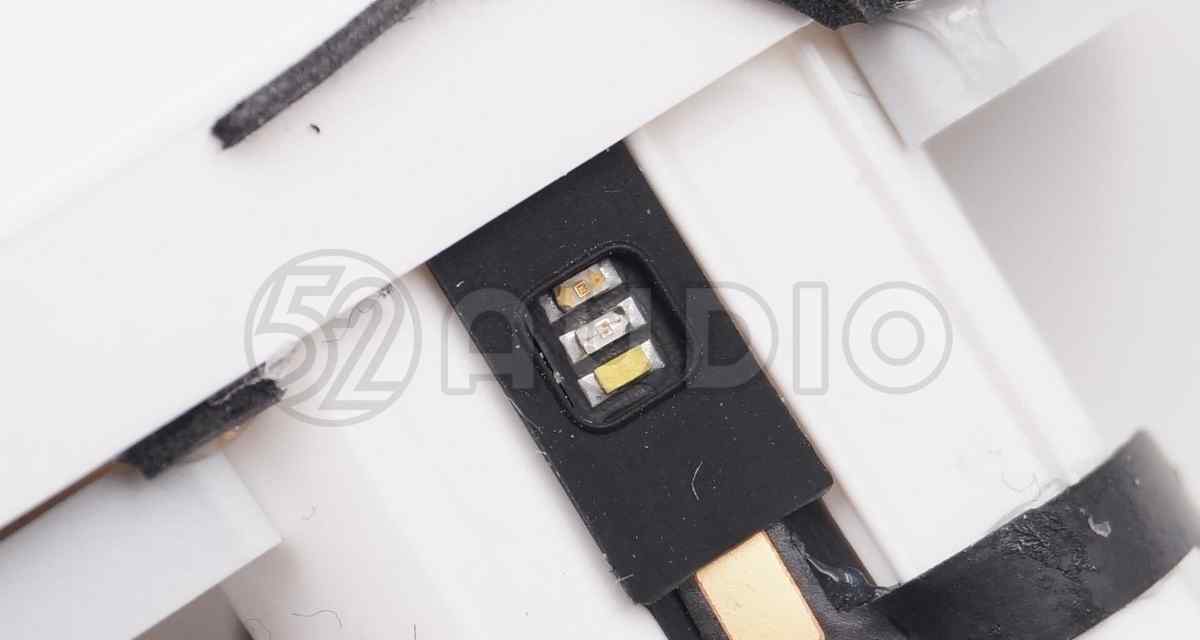

三个LED指示灯，指示不同颜色。

这一端是霍尔元件，它检测盒盖的打开和关闭状态。

耳机仓的底部是一个独立的模块，电缆粘在它的底部。

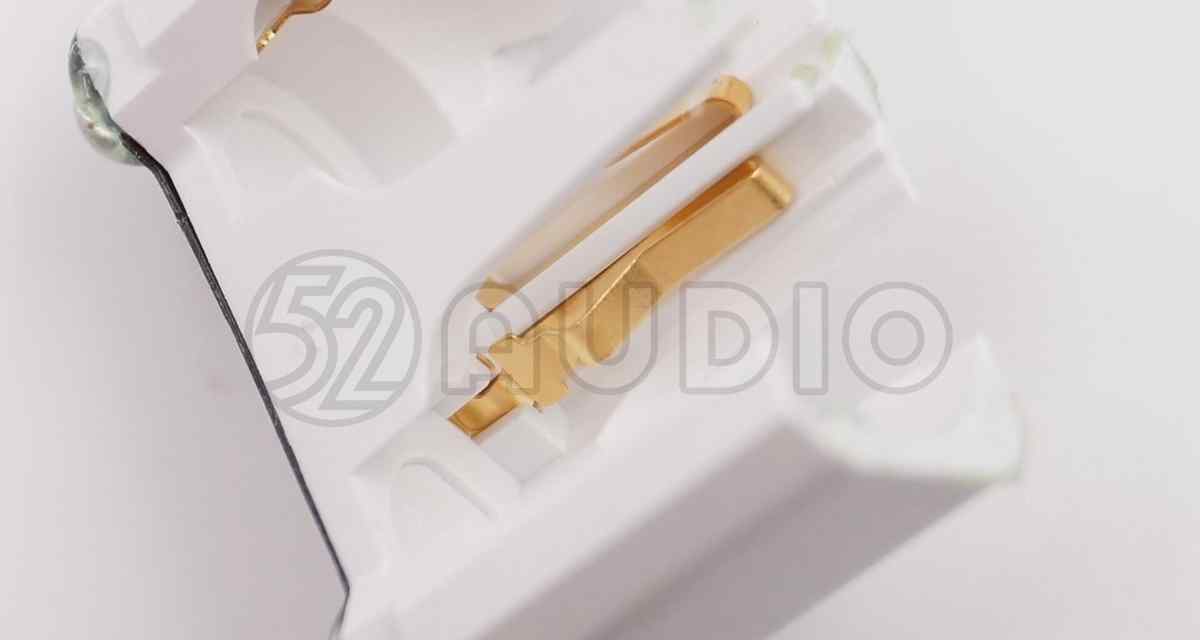

总共有四个铜触点。可以看出，与耳机的接触面积大，可以保证持续稳定的充电。

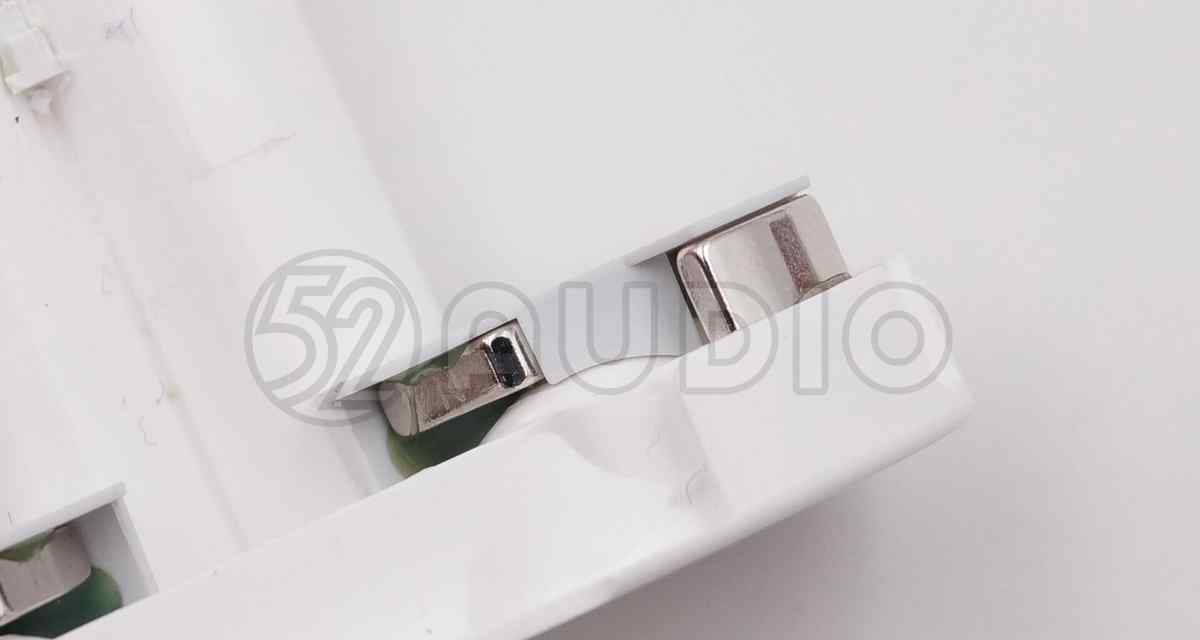

两个磁铁，在耳机即将放入耳机充电盒时，会吸引耳机辅助定位。

接下来看耳机主板的内管。耳机主板正面固定，主板上有四个弹性金属触点。

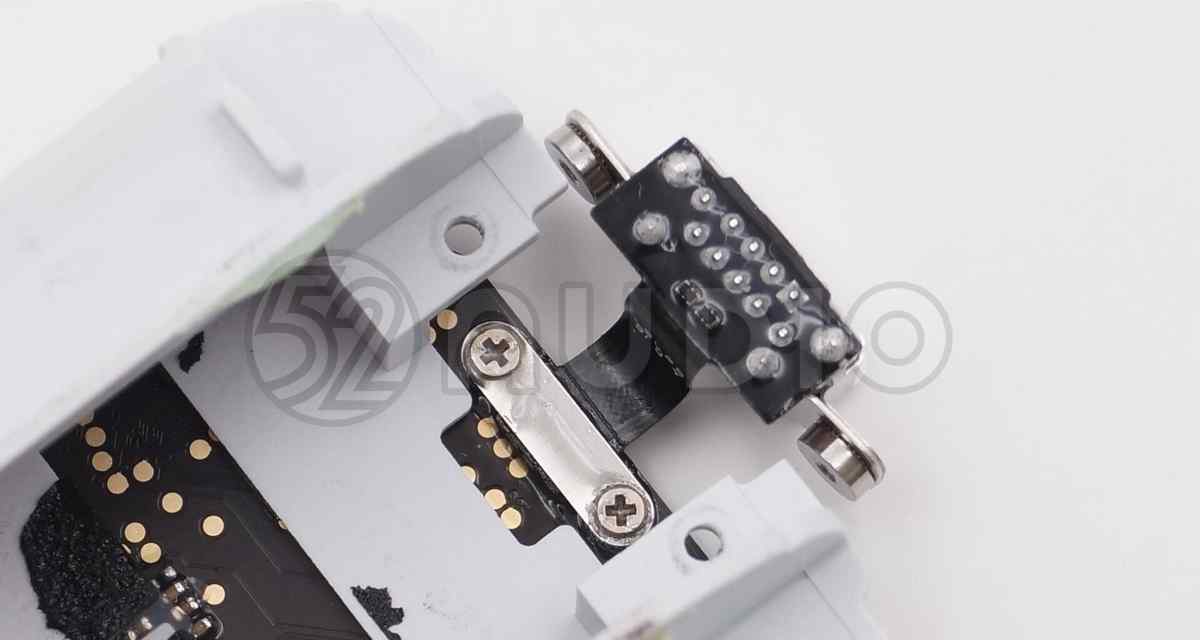

另一边基本看得到一个塑料框架(这个位置，电池已经提前拆下来了)，用螺丝固定一个Lightning接口板。

卸下闪电接口的小板后，下闪电接口的排线也用螺丝固定在主板上。

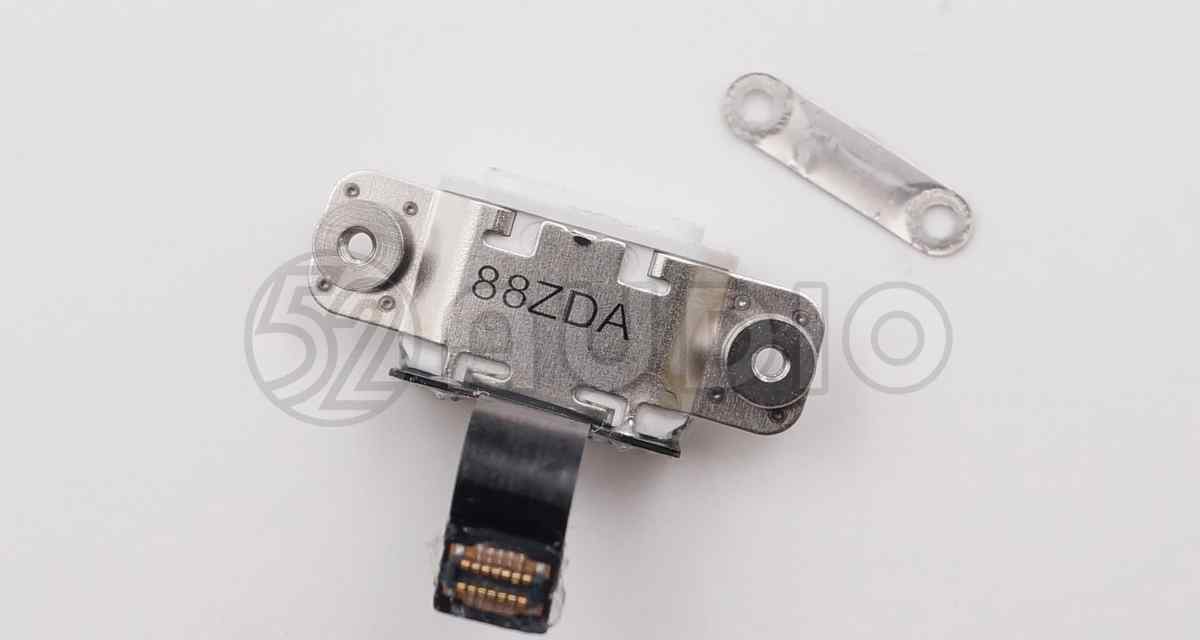

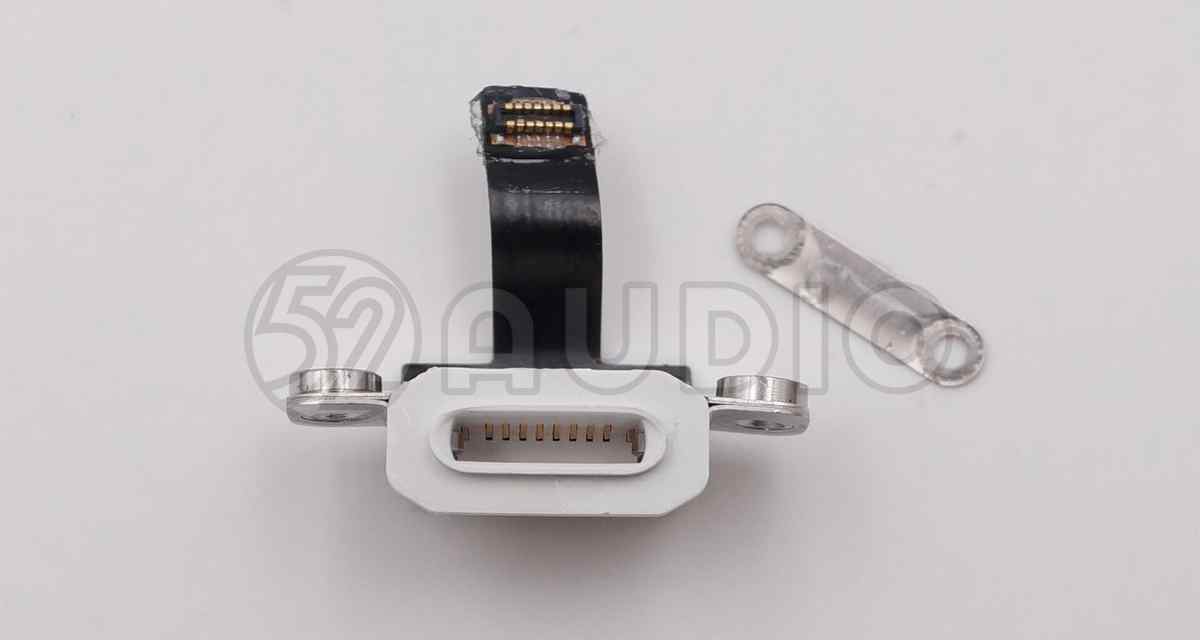

闪电界面特写。

背面是88ZDA编号喷墨。

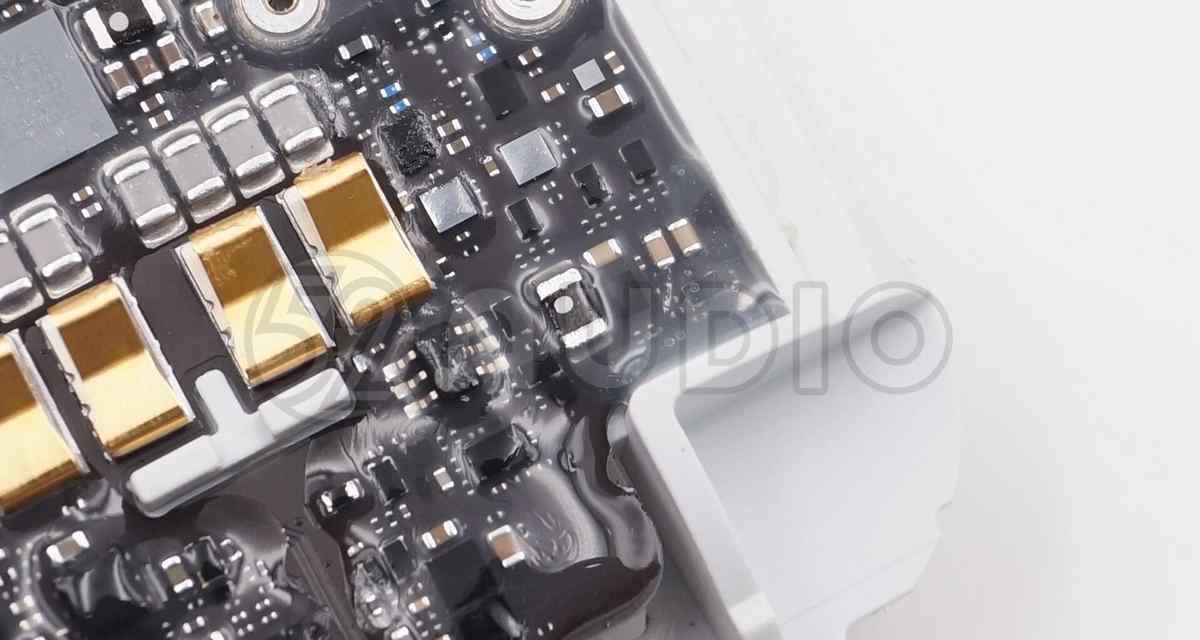

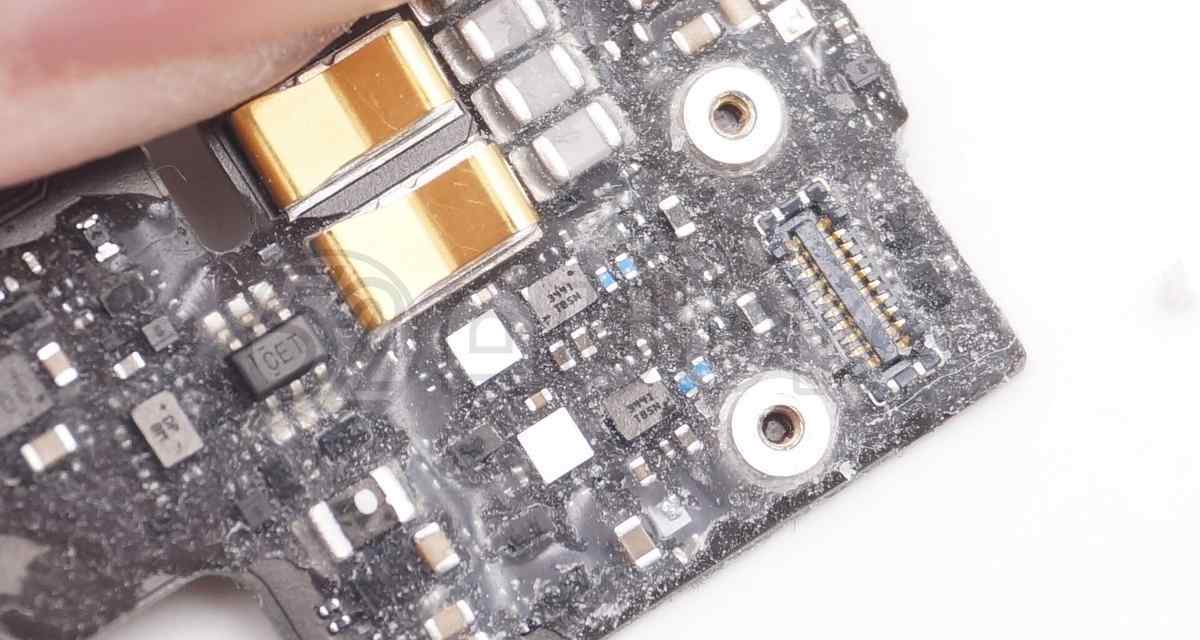

主板上涂有柔软透明的防水胶，可以有效增加这些微小部件的机械强度，达到保护的目的。

主板拆下后，中间基本只剩下塑料框了。

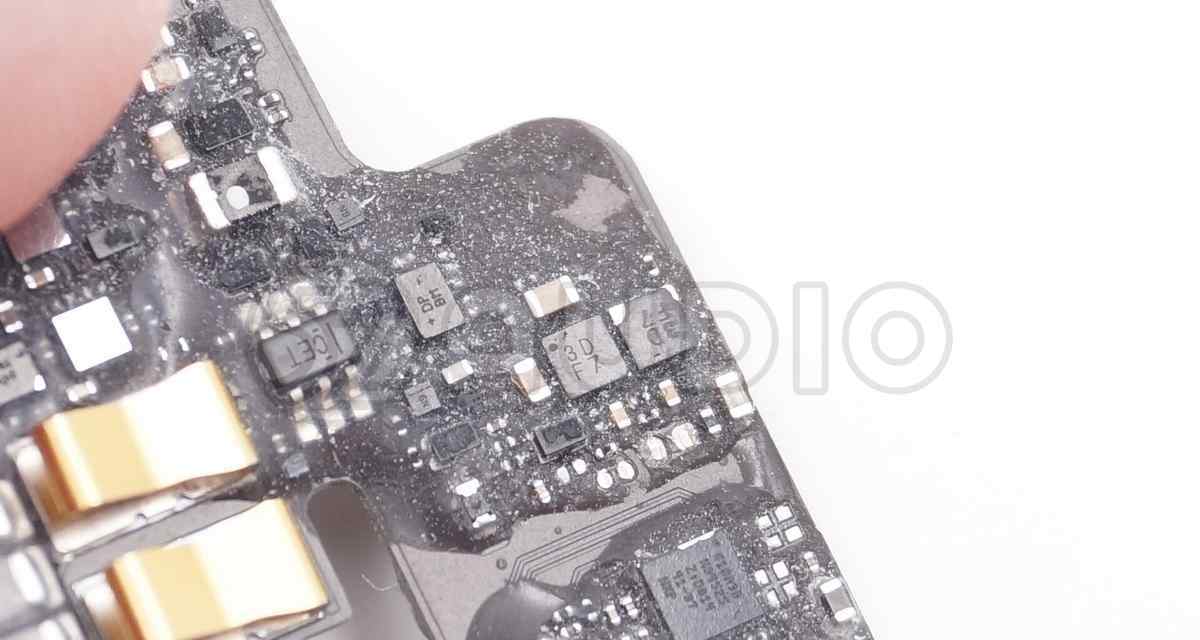

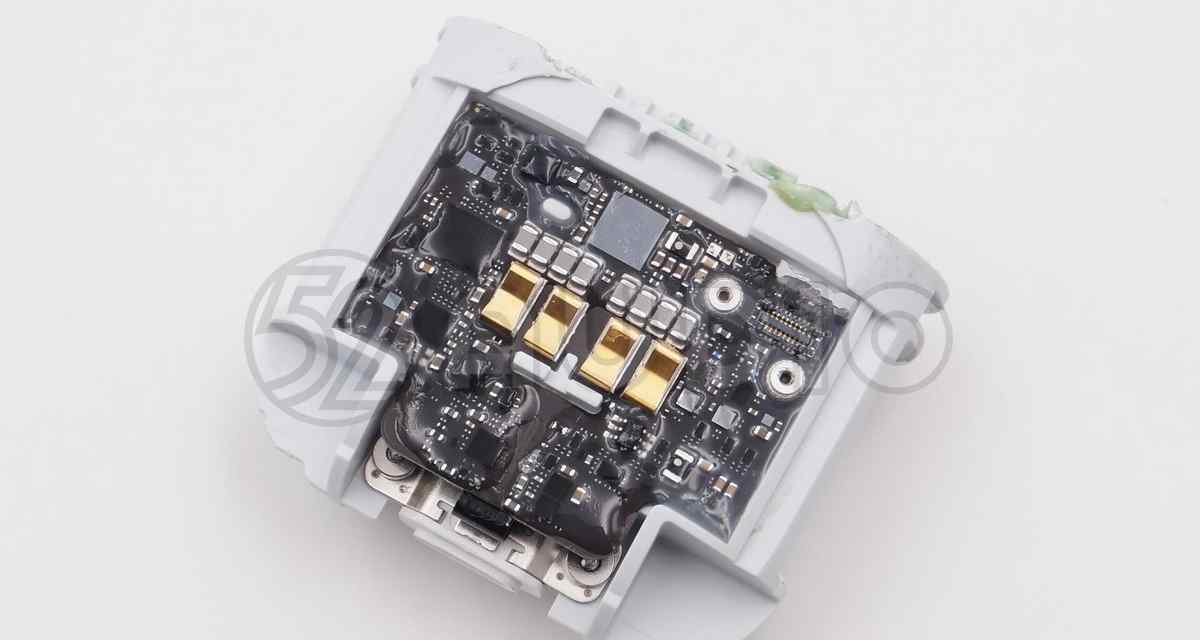

耳机充电盒主板正面特写。

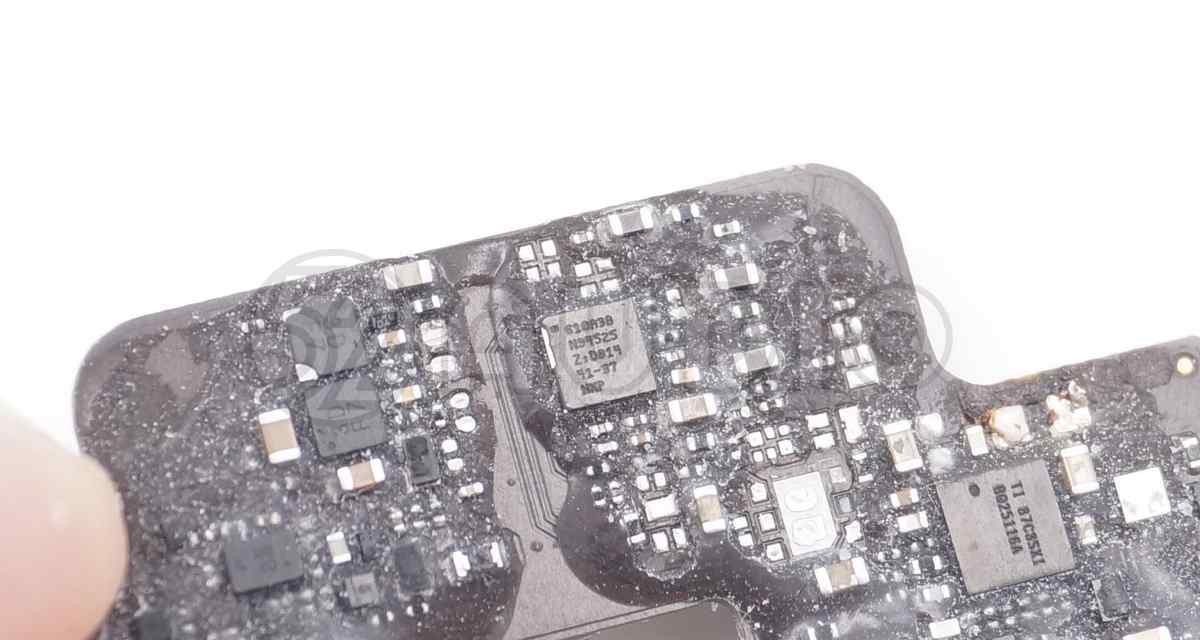

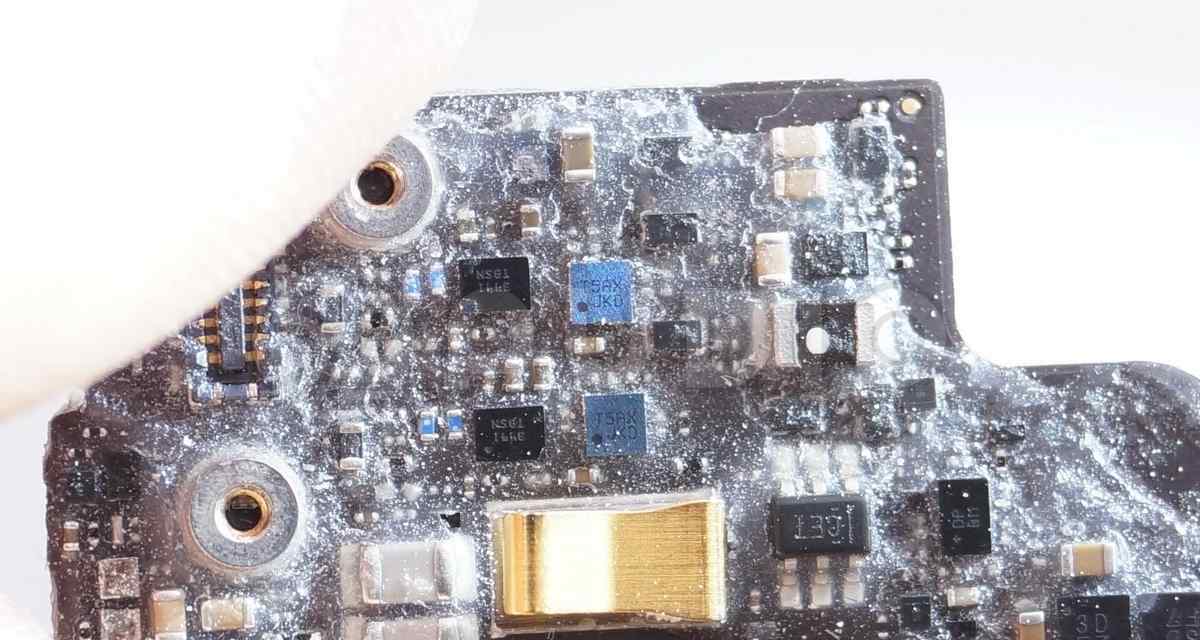

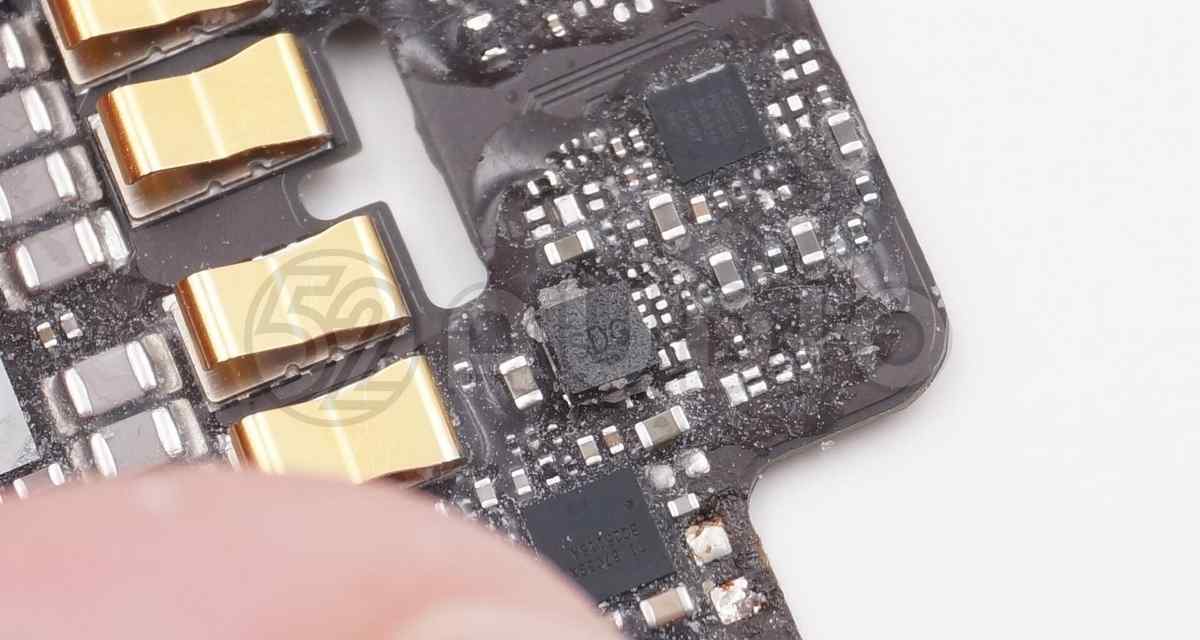

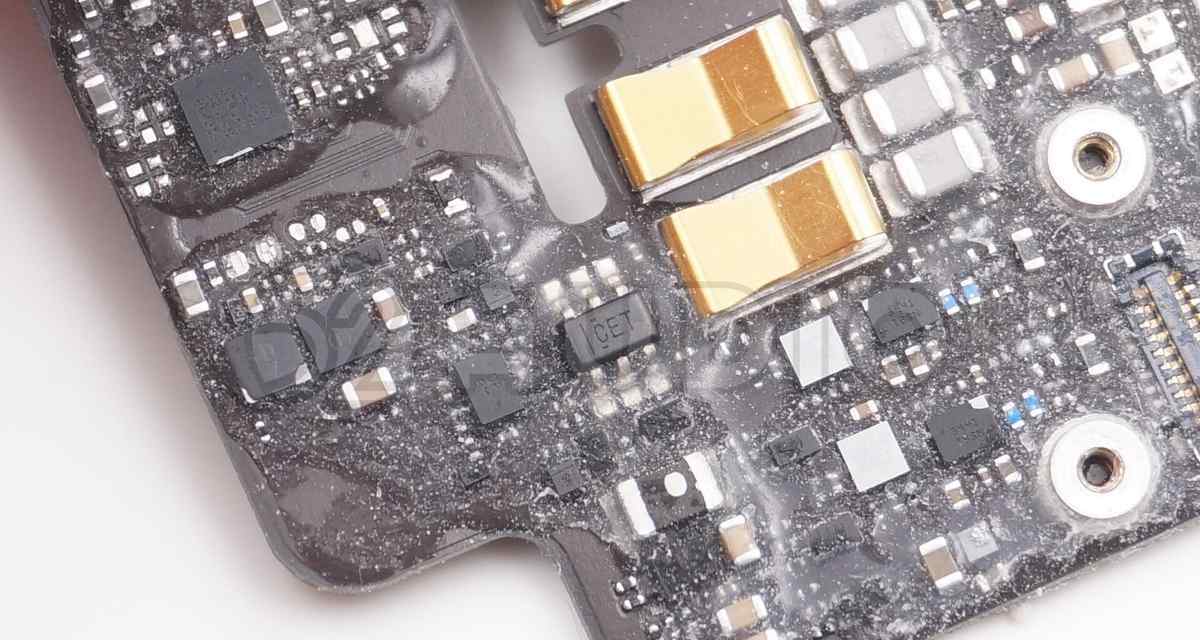

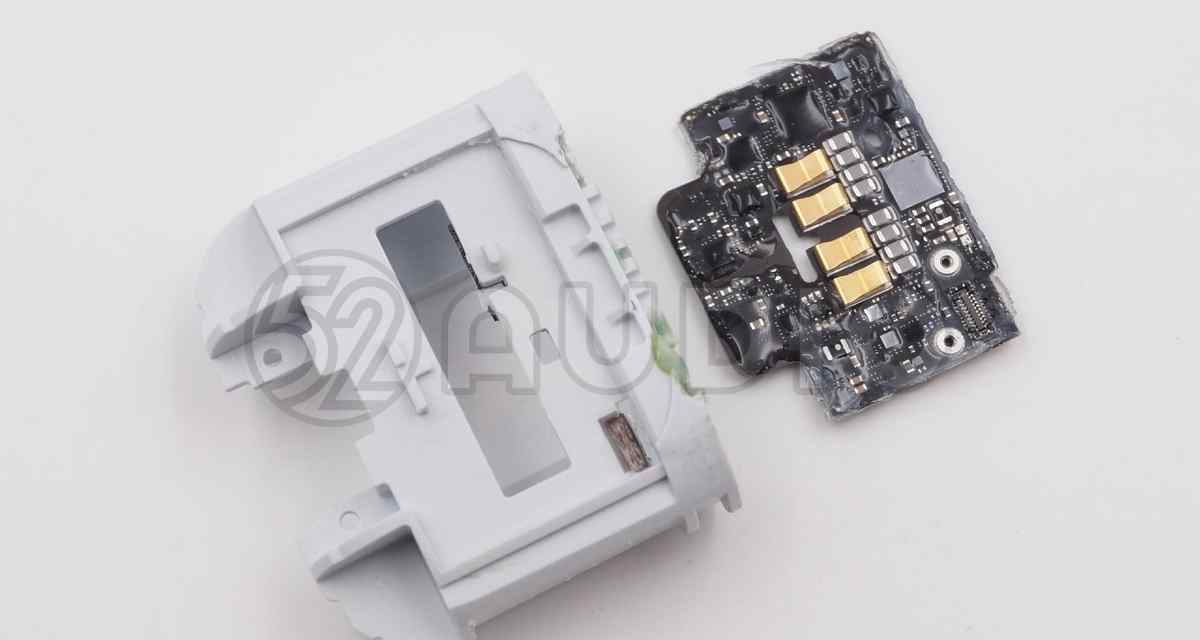

耳机充电盒主板背面特写，测试点多，两个电缆出口。左上角是电池连接插座，左下角是Lightning接口连接插座。

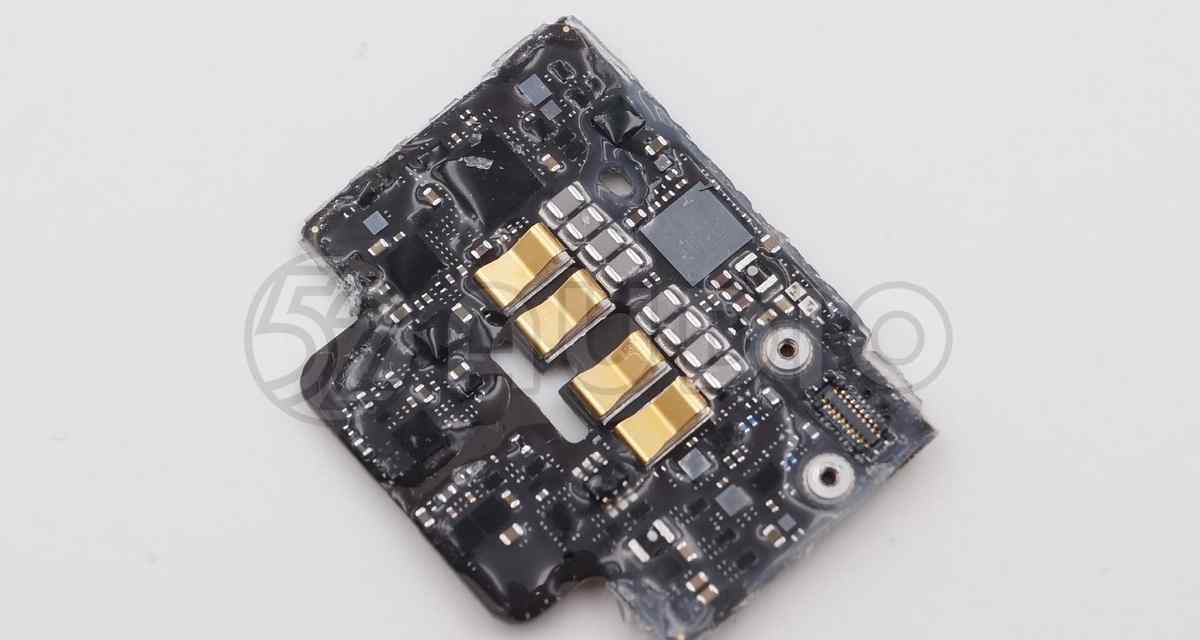

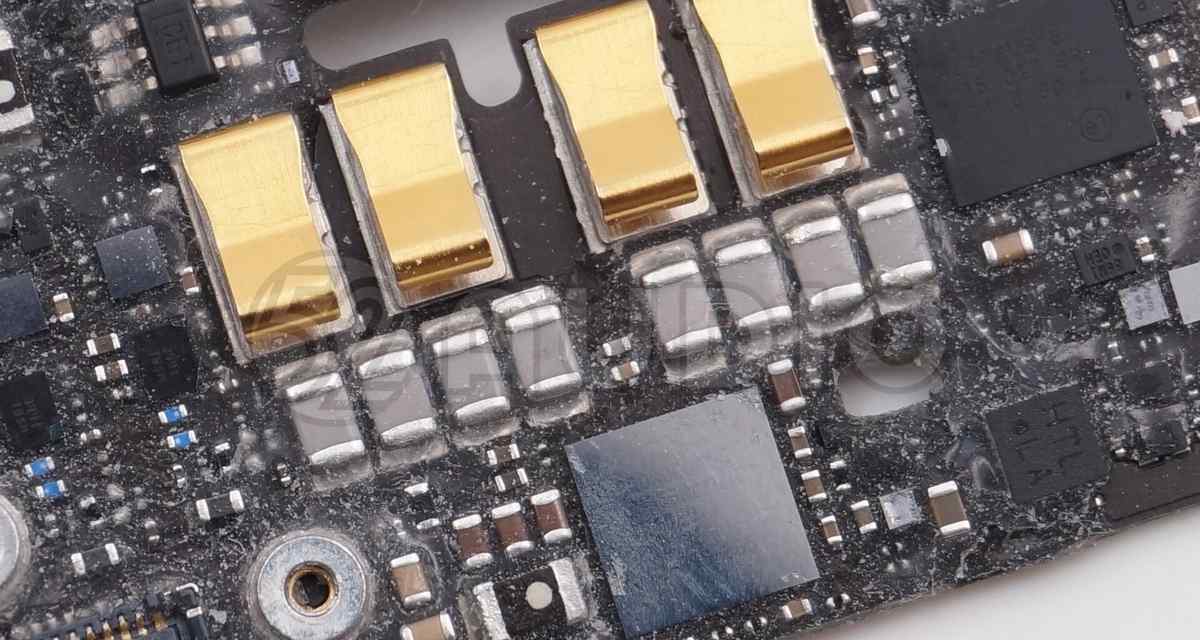

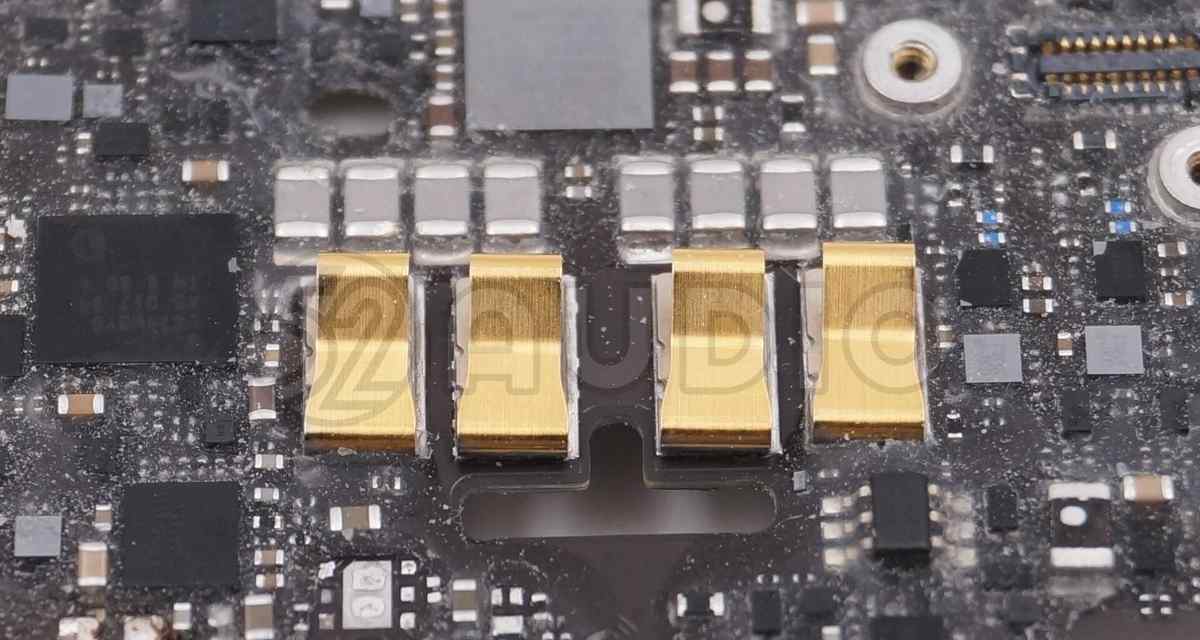

主板背面的四个金属触点用于接触无线充电线圈和按键模块。

触点旁边有八个NPO电容。

Nxps10a38n94s25 USB逻辑和充电ic充电芯片。

丝网印刷3D F7集成电路。

丝网印刷动力定位系统的集成电路。

丝网印刷CET的IC。

3441 TBSN的丝网印刷IC。

丝网印刷T5AX JKD的集成电路。

丝印SDG的IC。

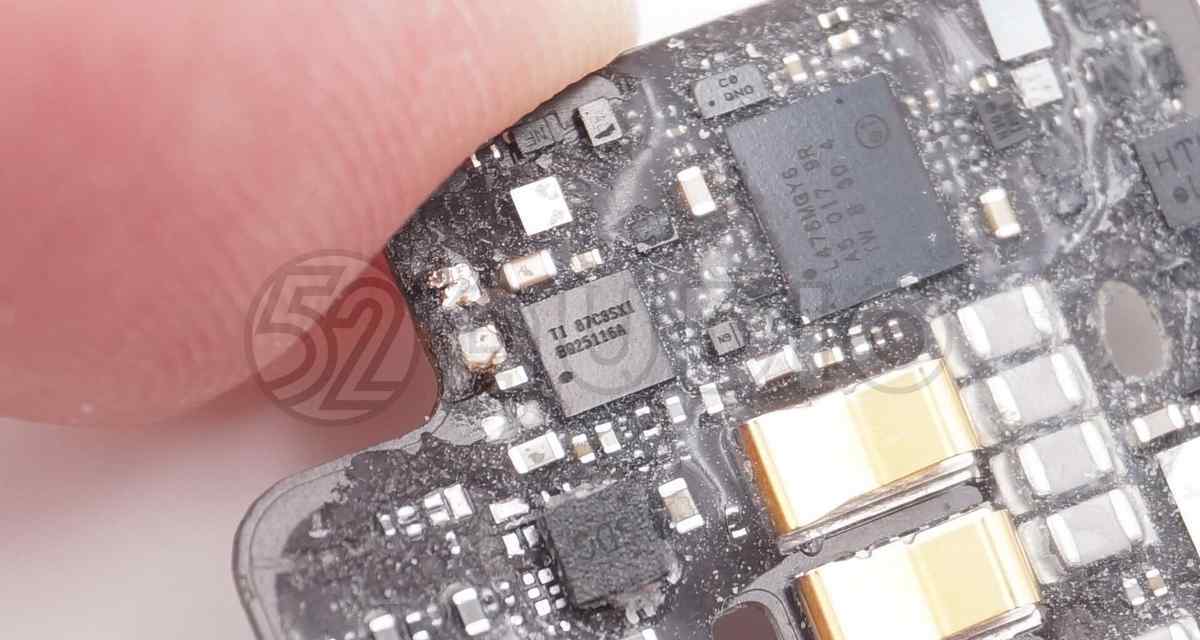

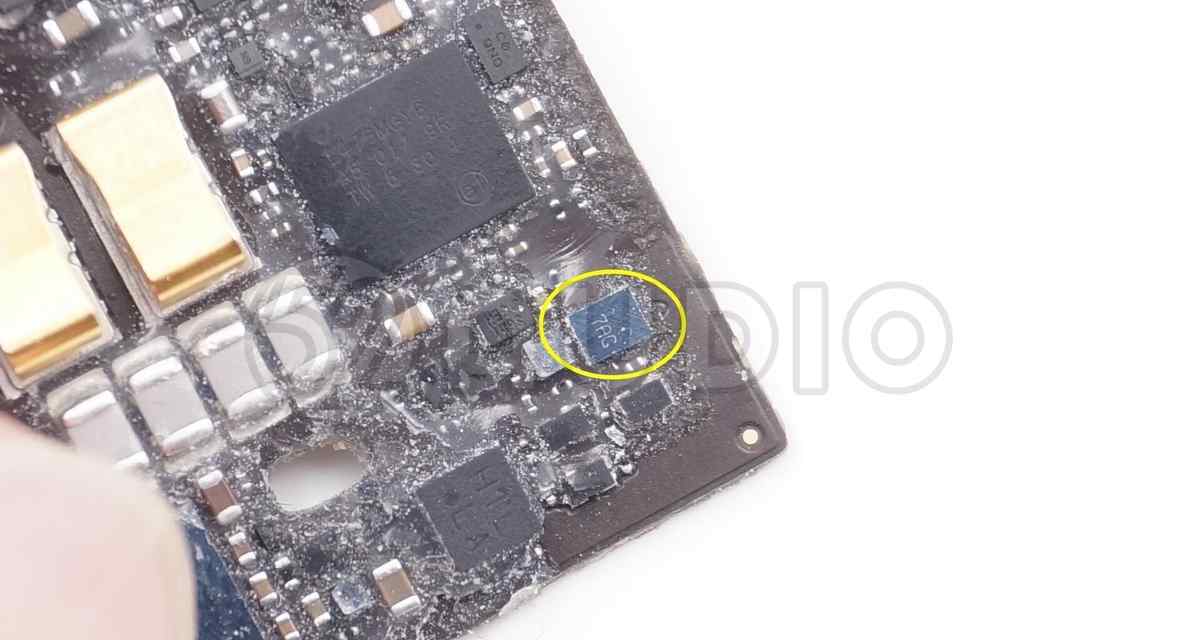

德州仪器BQ25116A充电管理芯片。

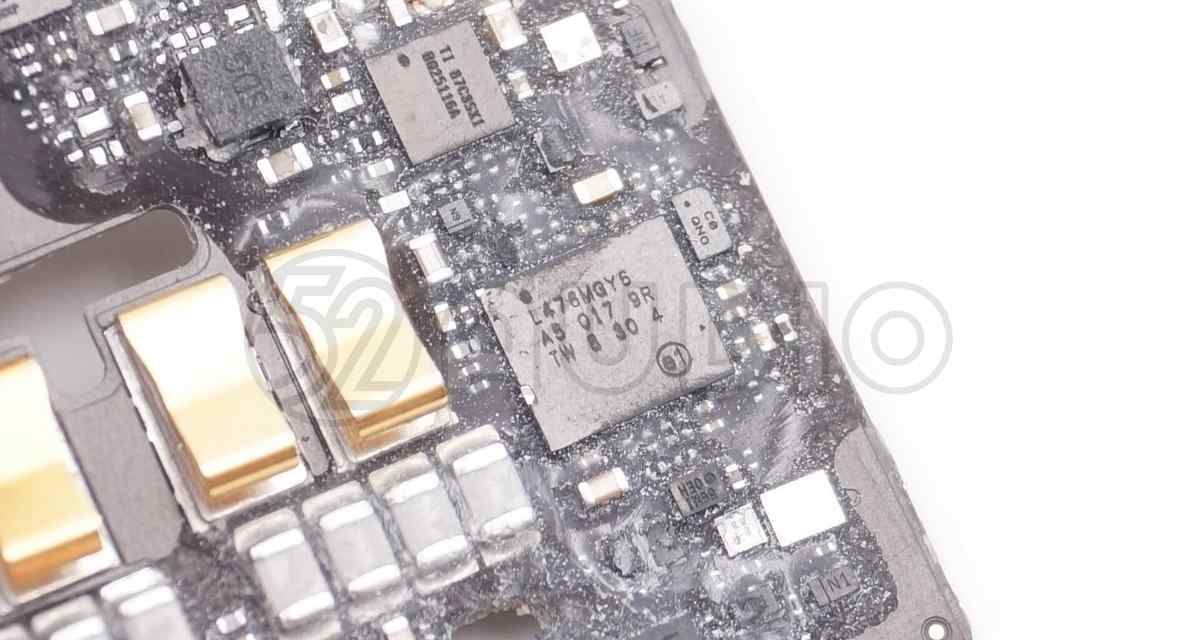

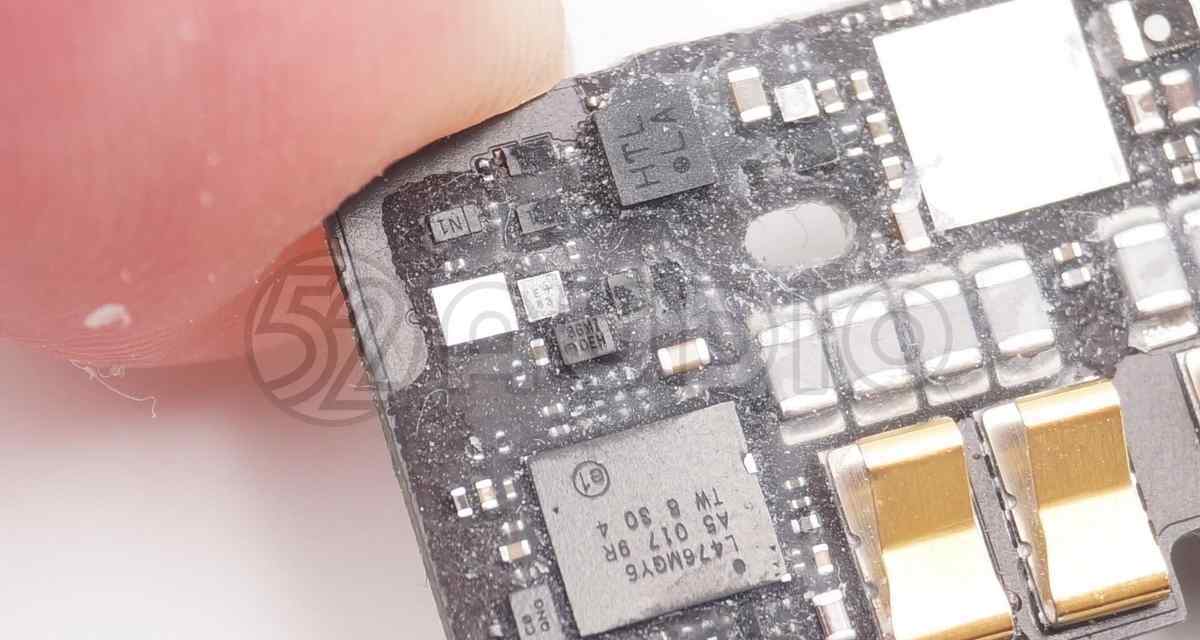

L476MGY6的IC其实是ST意法半导体的单片机型号STM32L476MGY6-ARM Cortex-M4微控制器。

丝网印刷7AG IC。

86MI OEH的丝网印刷IC。

丝网印刷HTL的集成电路。

86E1 1A8的丝网印刷IC。

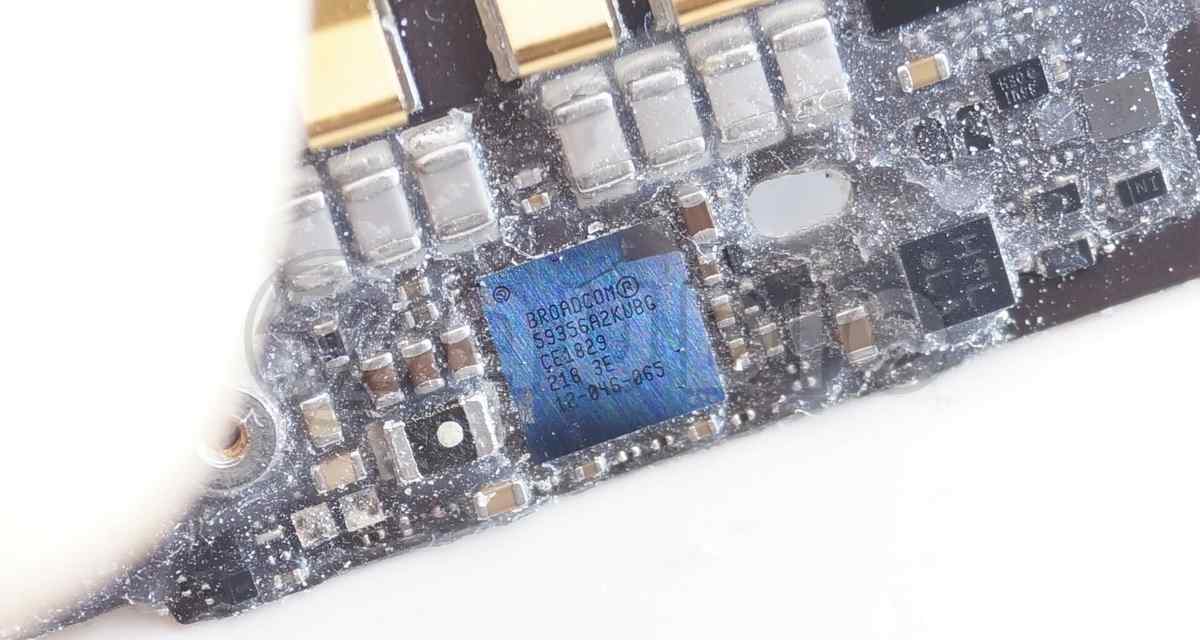

博通BCM59356无线充电管理IC。

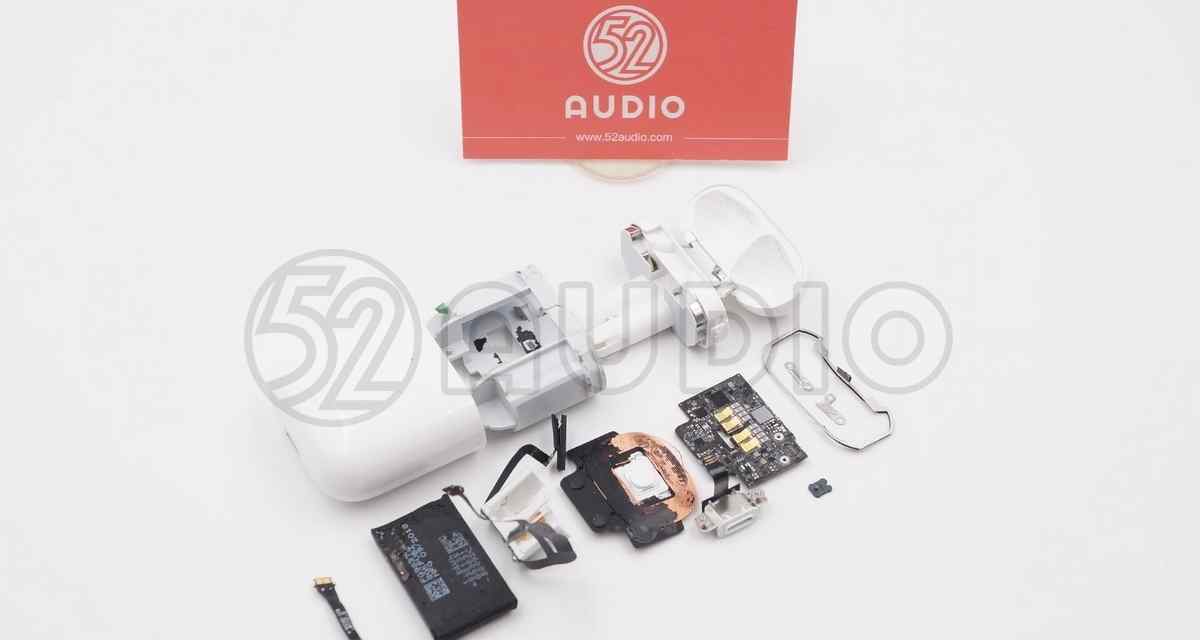

耳机充电盒拆卸。

三、苹果Apple AirPods二代耳机拆装

根据苹果官方页面，AirPods II知道你什么时候会说话。在这里，语音加速度传感器可以在你说话的时候进行识别，配合一对麦克风利用波束形成技术滤除外界噪音，清晰锁定你的声音。

另外，AirPods II知道你什么时候开始听。光学传感器和运动加速度传感器默契配合，可以自动控制各种音频体验，如激活麦克风进行语音和使用Siri，使AirPods能够在耳边播放。

另外，可以只戴一个耳机，也可以同时使用两个耳机。听音乐时，轻按AirPods两次以开始播放或跳到下一首曲目。

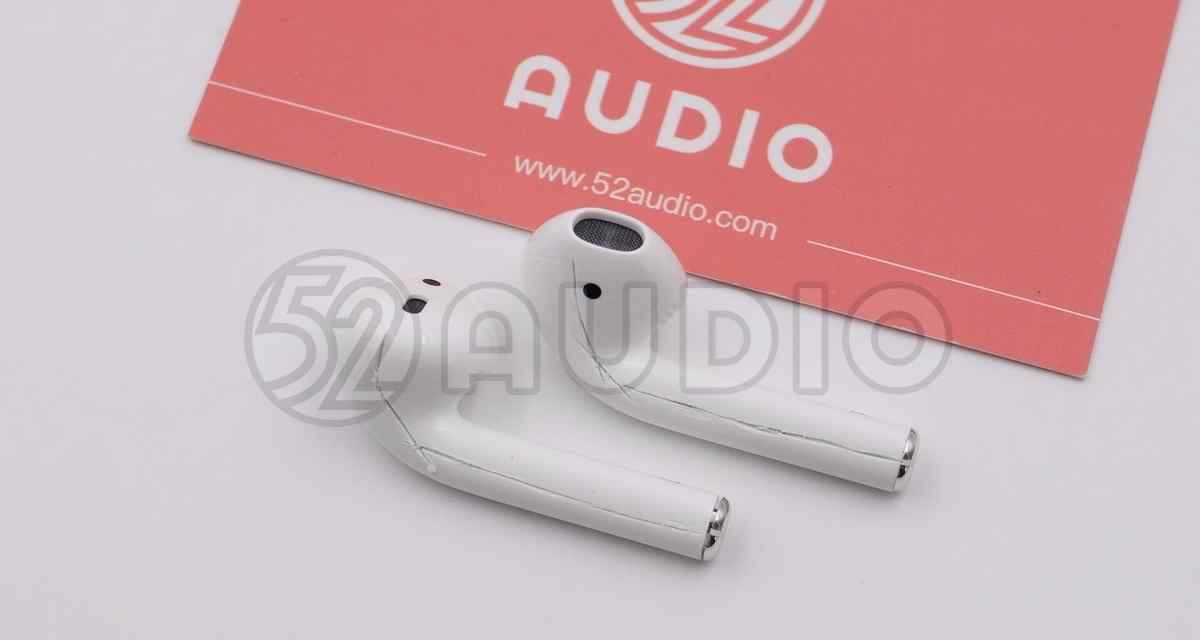

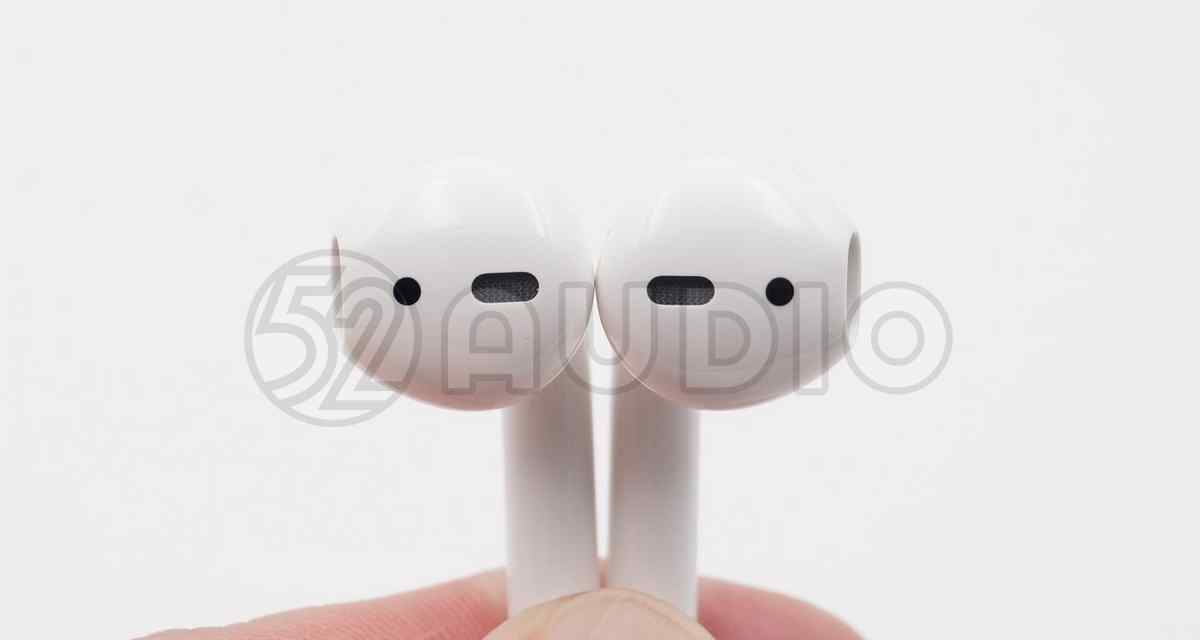

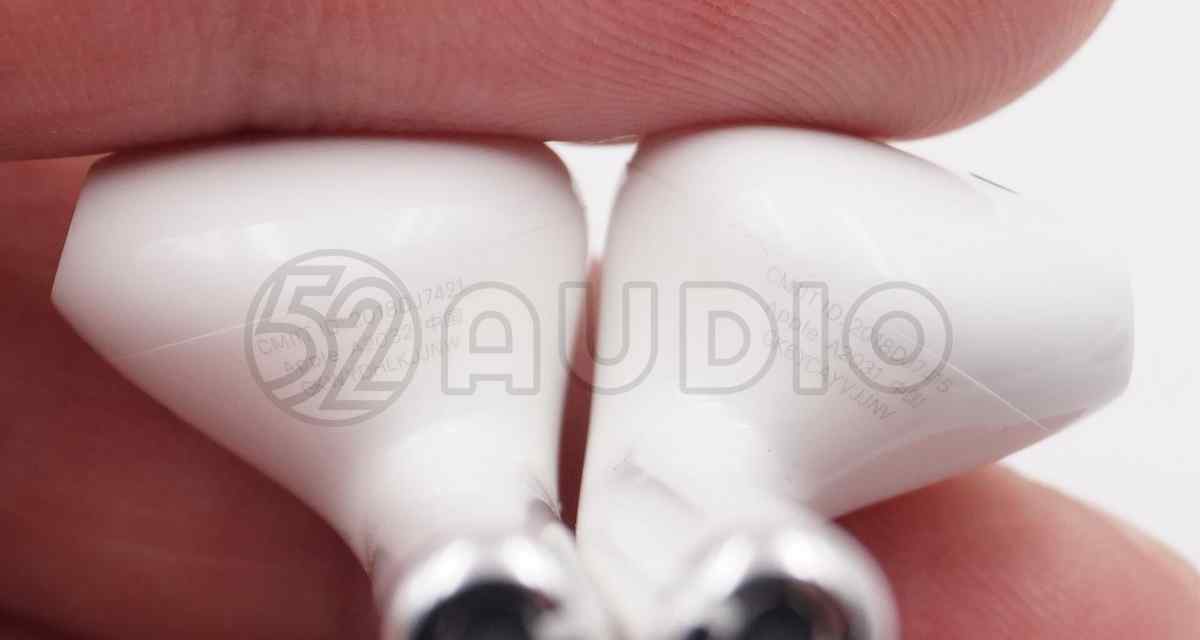

两个耳机腔下印有CMIIT ID和产品型号，国产。似乎合模线有些明显。

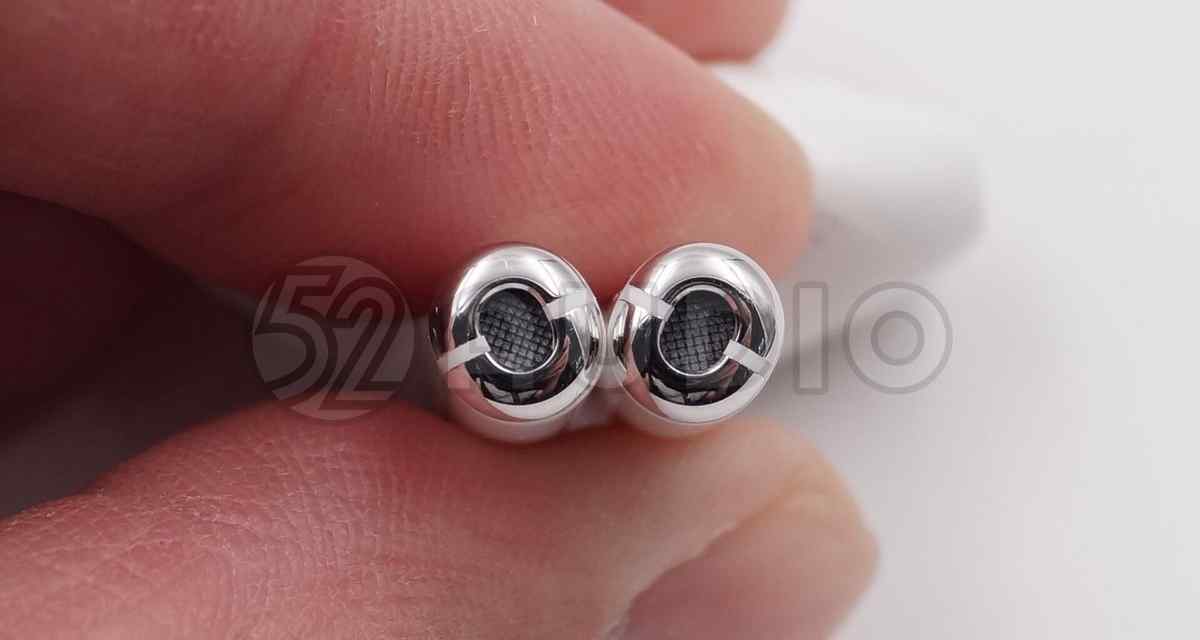

耳机的充电触点巧妙地设置在底部。它们是两个半圆形的金属触点，中间被一个塑料断层隔开，中间有一个麦克风和一个金属网来防止灰尘。

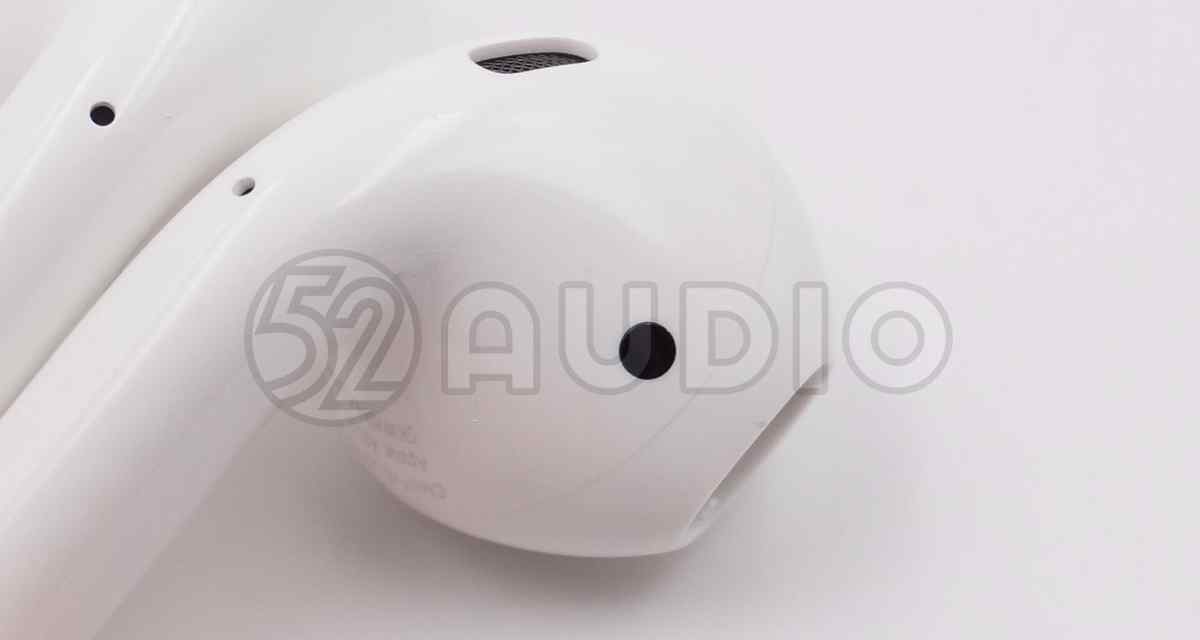

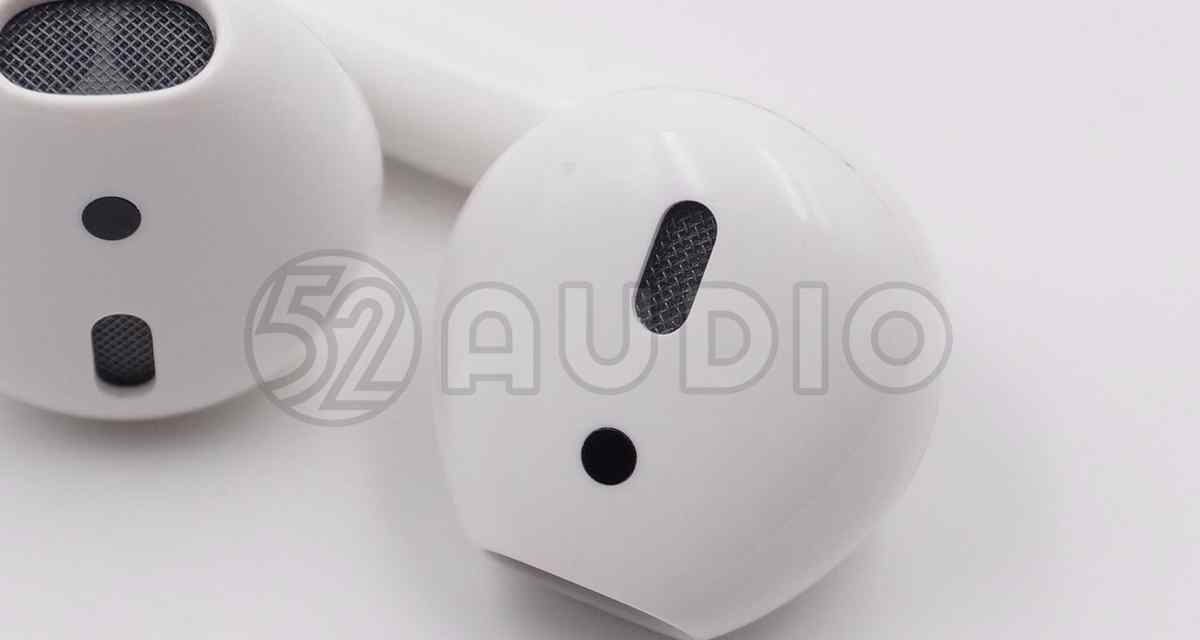

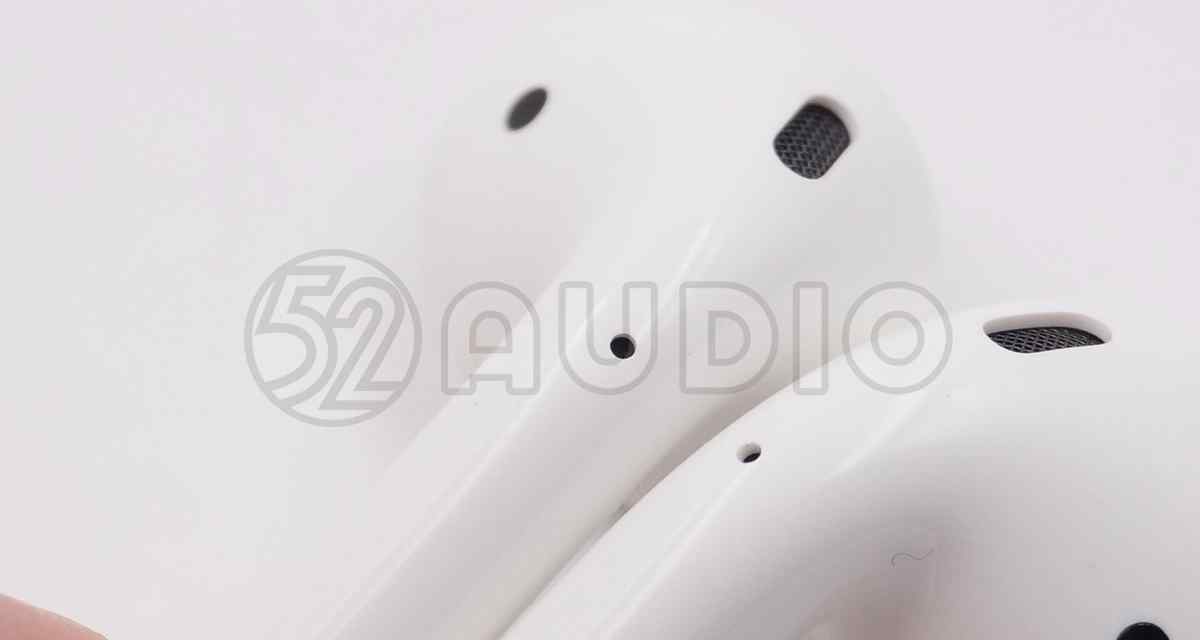

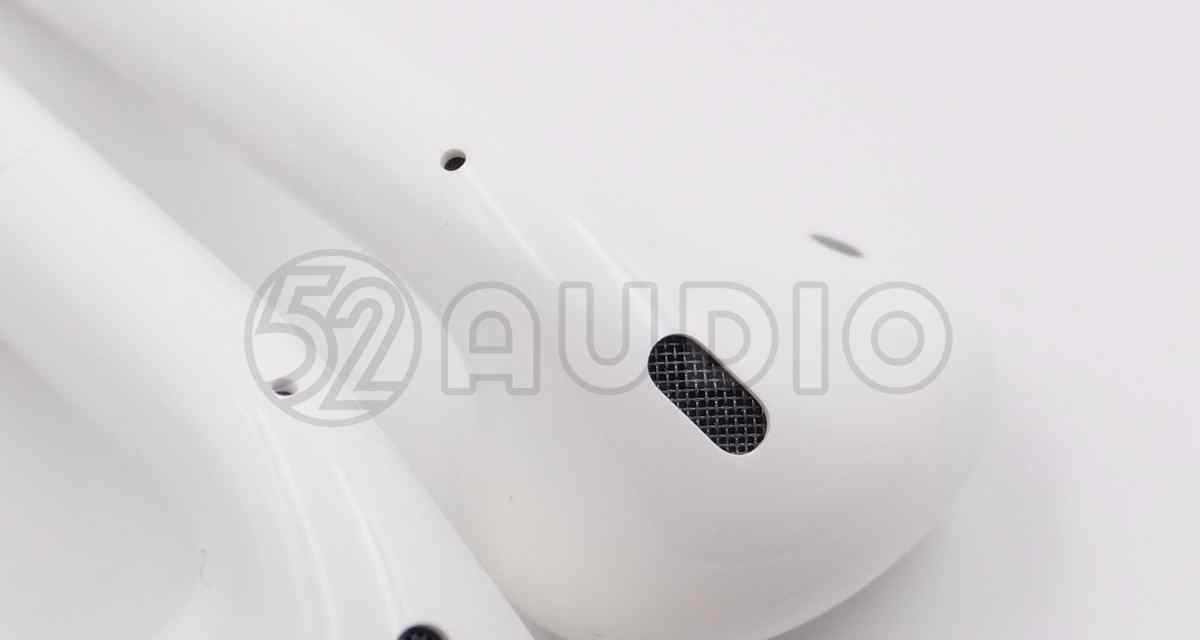

降噪麦克风孔。

耳机外部的加速度传感器。

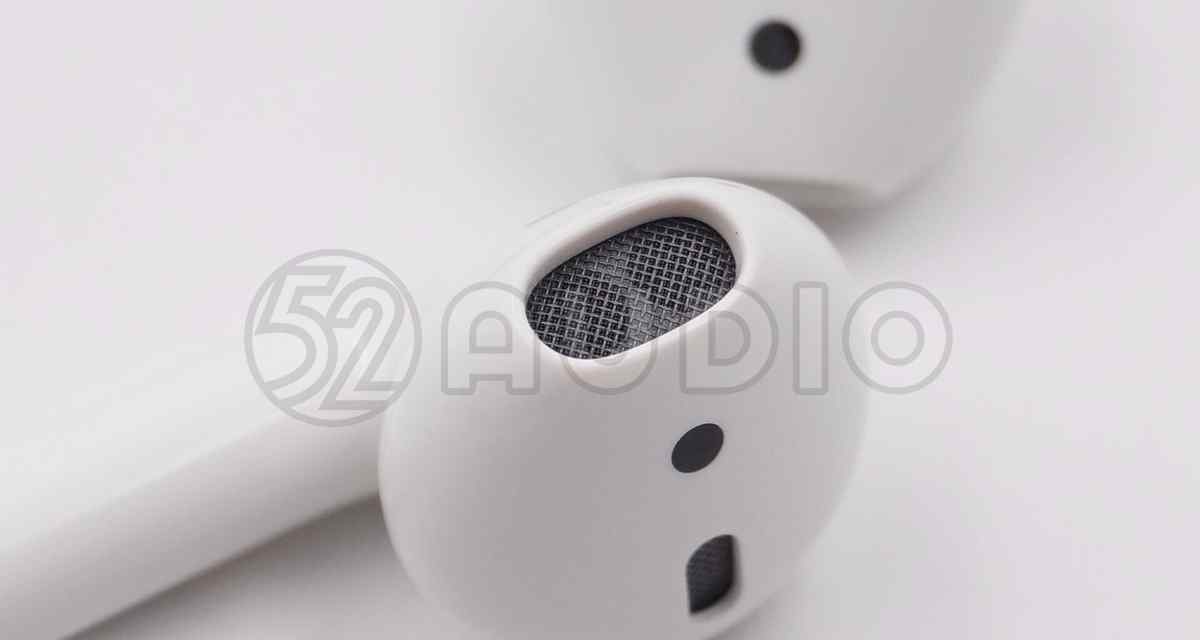

这里是一个带防尘网的大倒孔。

耳机部分，长条是气压平衡孔，下面的点是传感器。

声音出口处有金属防尘网。

接下来我们开始拆解耳机，经验丰富的我爱音频网络拆解专员从侧面做了垂直切割。

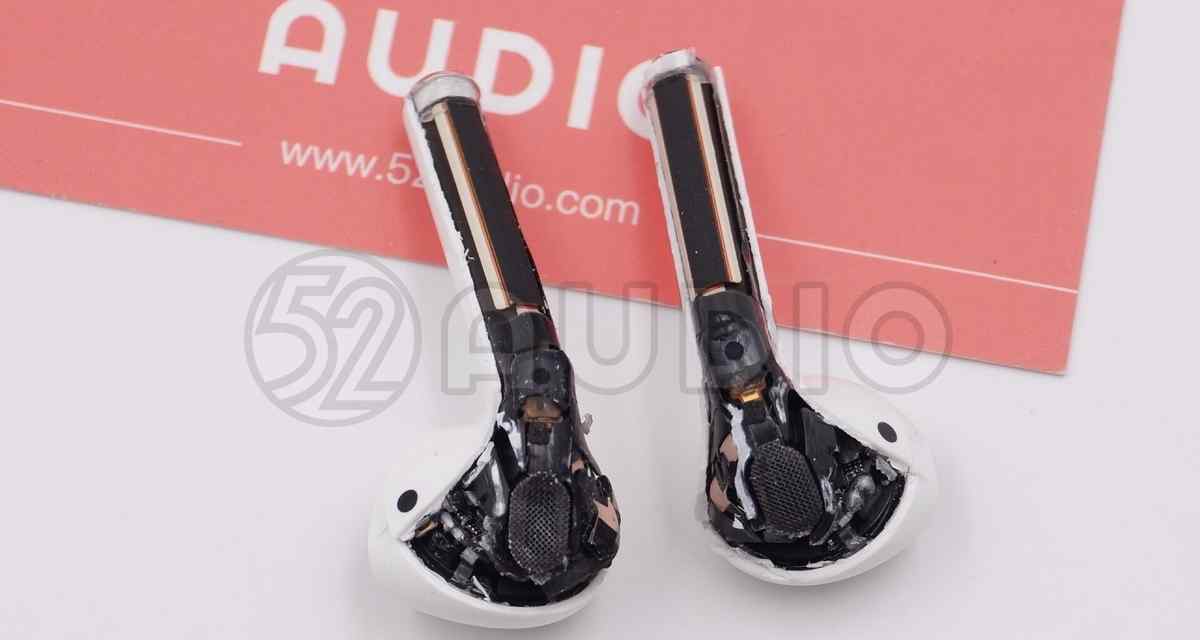

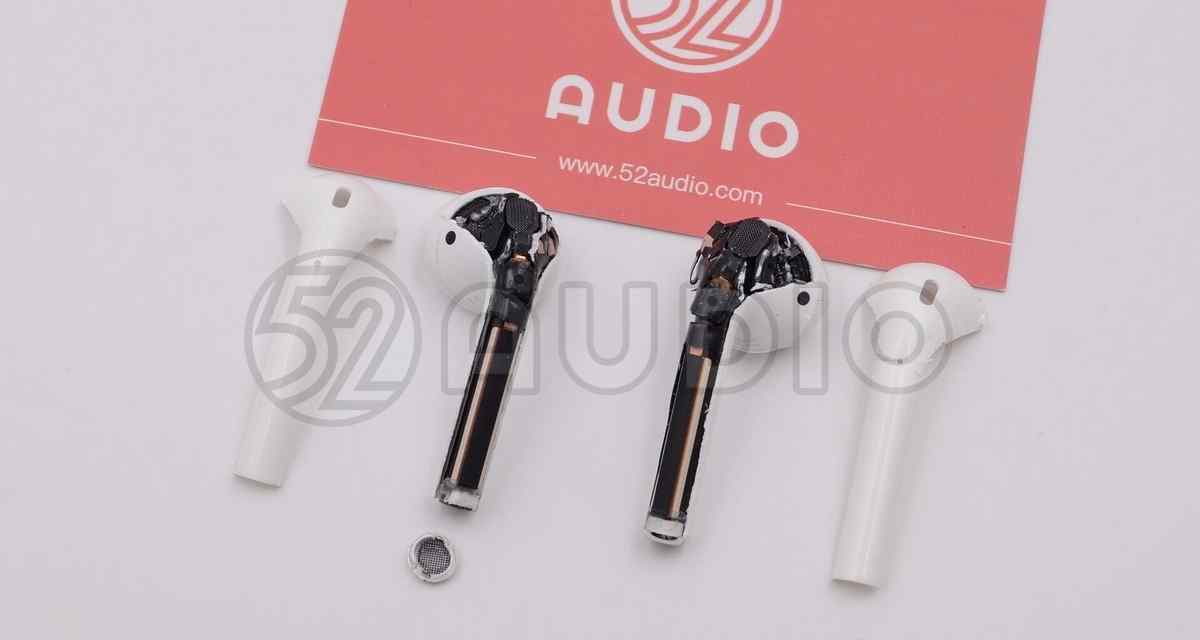

这样去掉后盖，就可以直观的看到里面了。

两种耳机内部结构基本相同。

底部是充电触点，中间是话筒防尘屏。

背面可以看到后面的金属触点。

在切开的耳机外壳背面，内壁有一个传感器窗口。

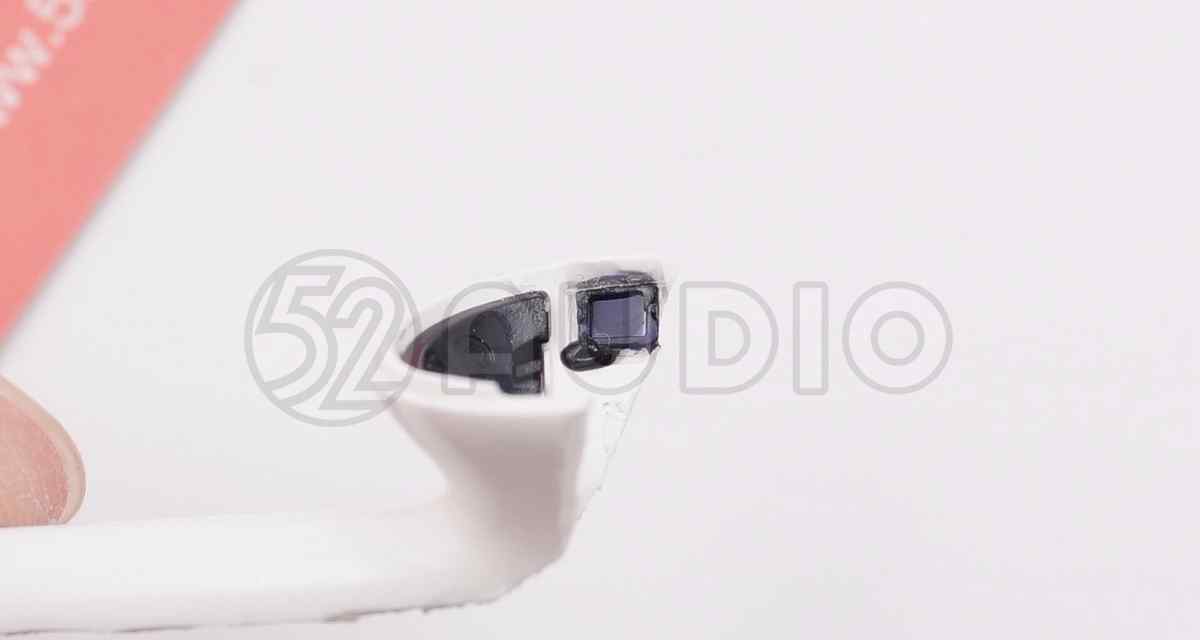

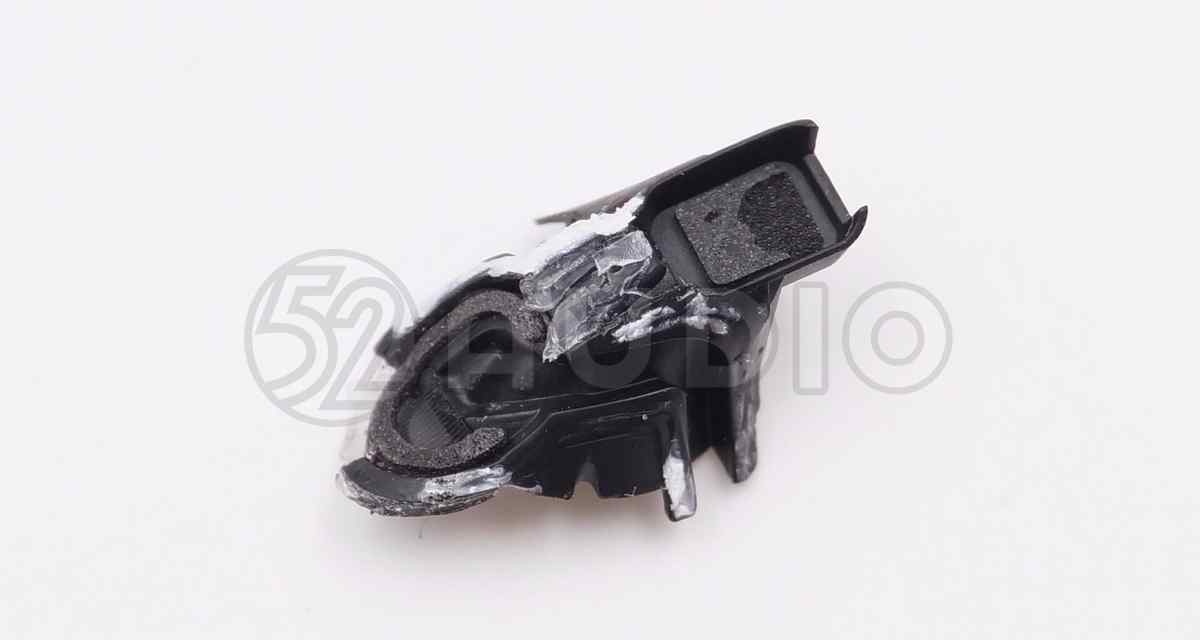

l型倒孔是独立的塑料模块。

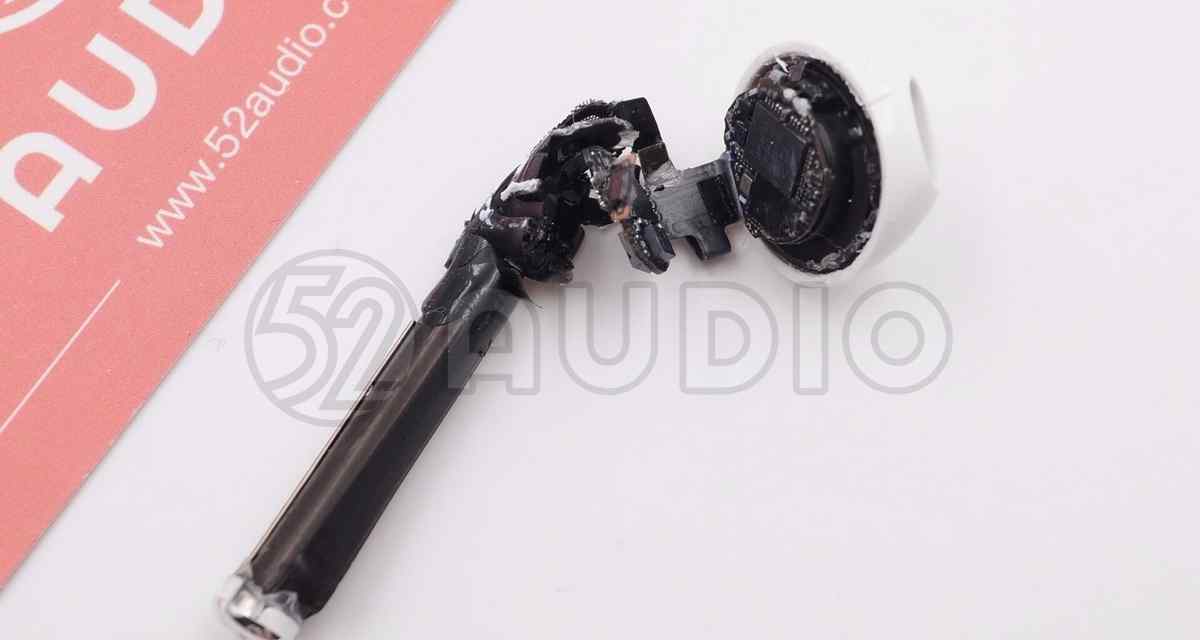

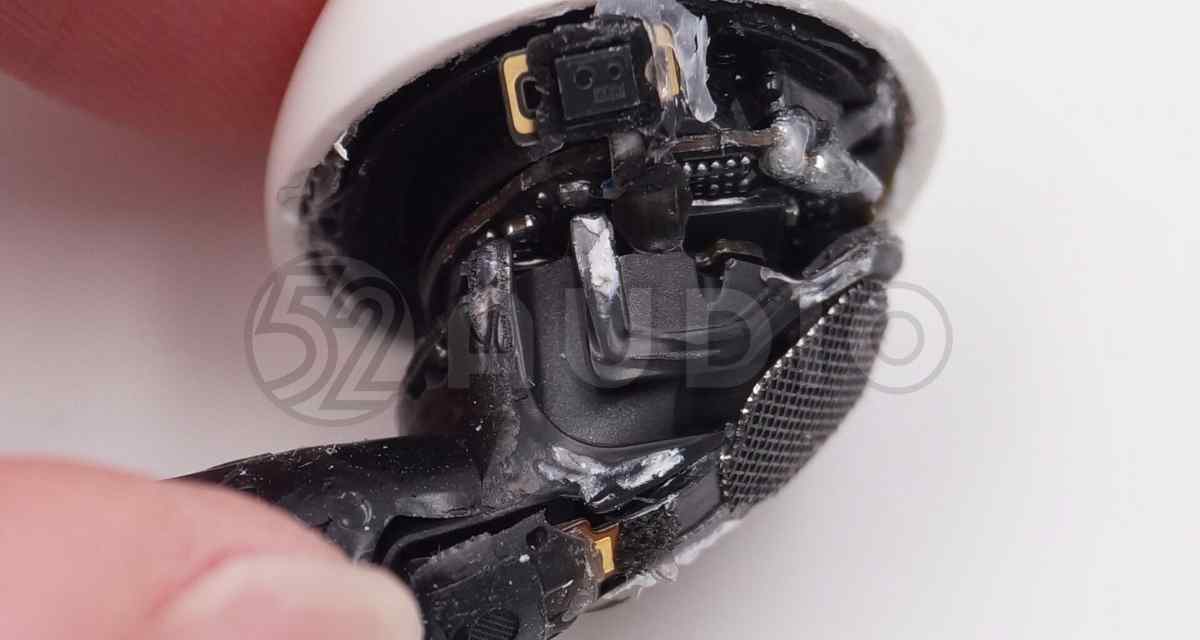

把耳机从整个外壳上拆下来，我们可以直观的看到硬件的堆叠结构出奇的紧凑。

耳机电池被耳机的天线覆盖。

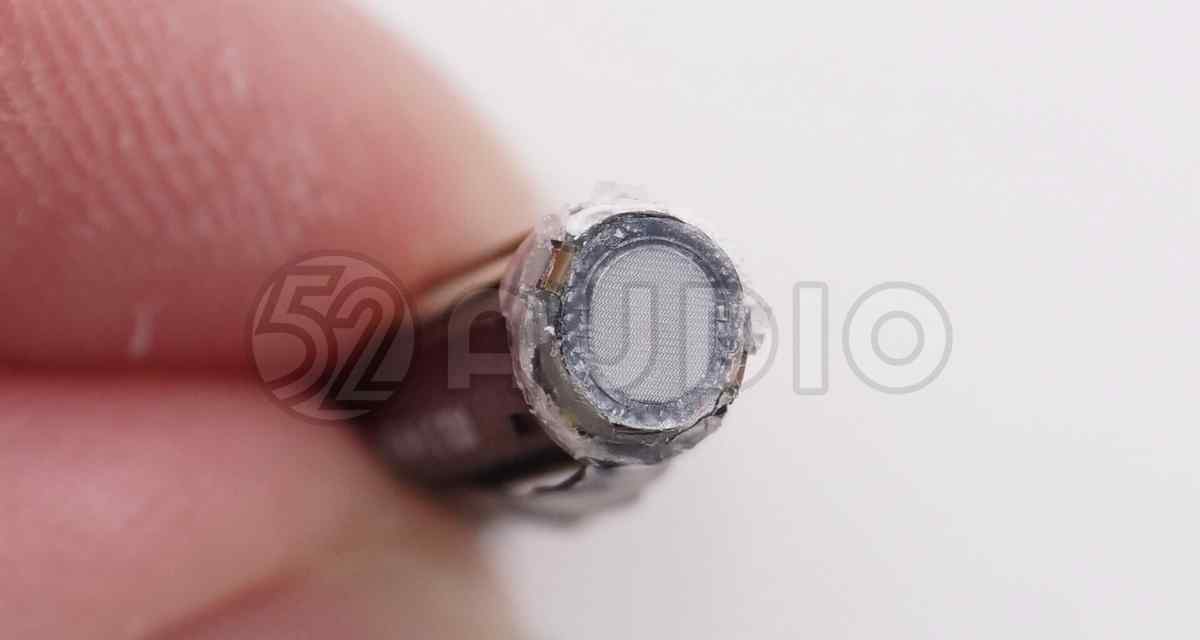

底部麦克风覆盖着白色半透明防尘网。

去掉顶层，底层就是电池负极电缆的焊点。

电池正极电缆的焊点。

底部的麦克风用白胶保护。

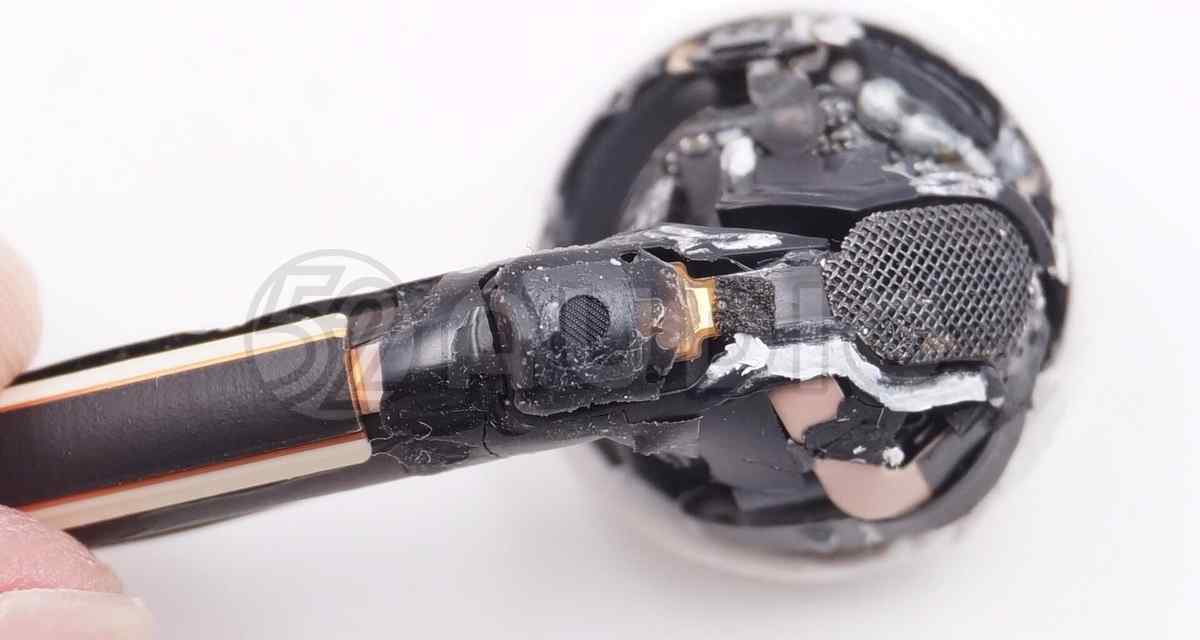

接下来看耳机上的部件。耳机后面降噪麦克风孔对应位置包裹一层黑胶。

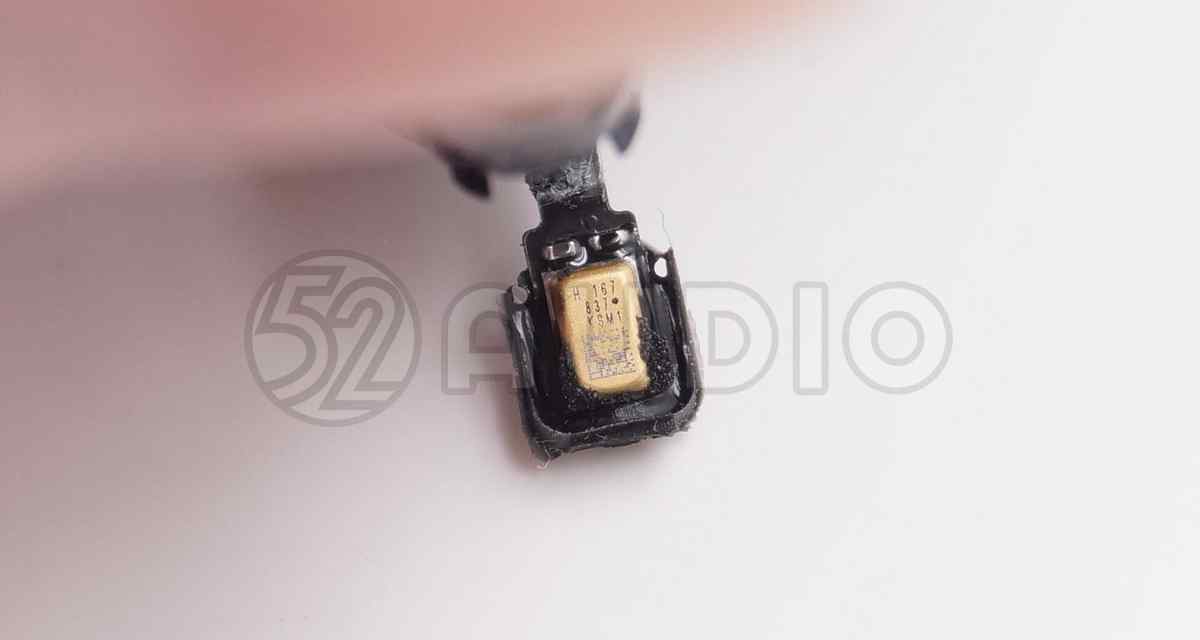

打开黑色面，后面也是一个MEMS贴片硅麦。

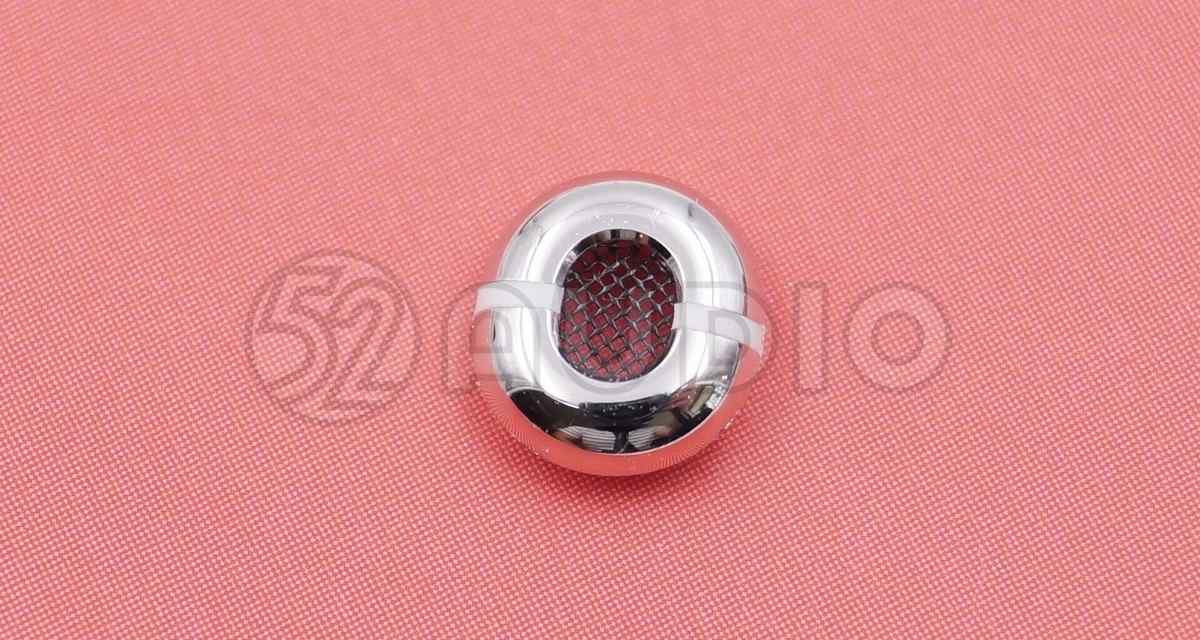

独立反相孔模块，还搭载降噪麦克风。

模块的另一面。

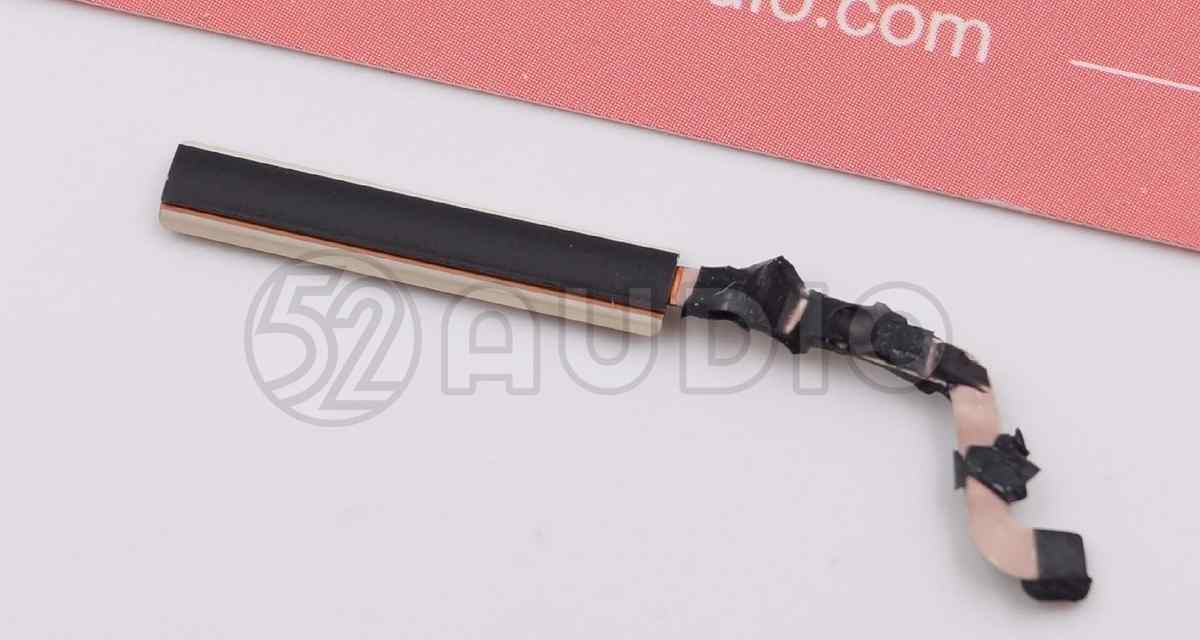

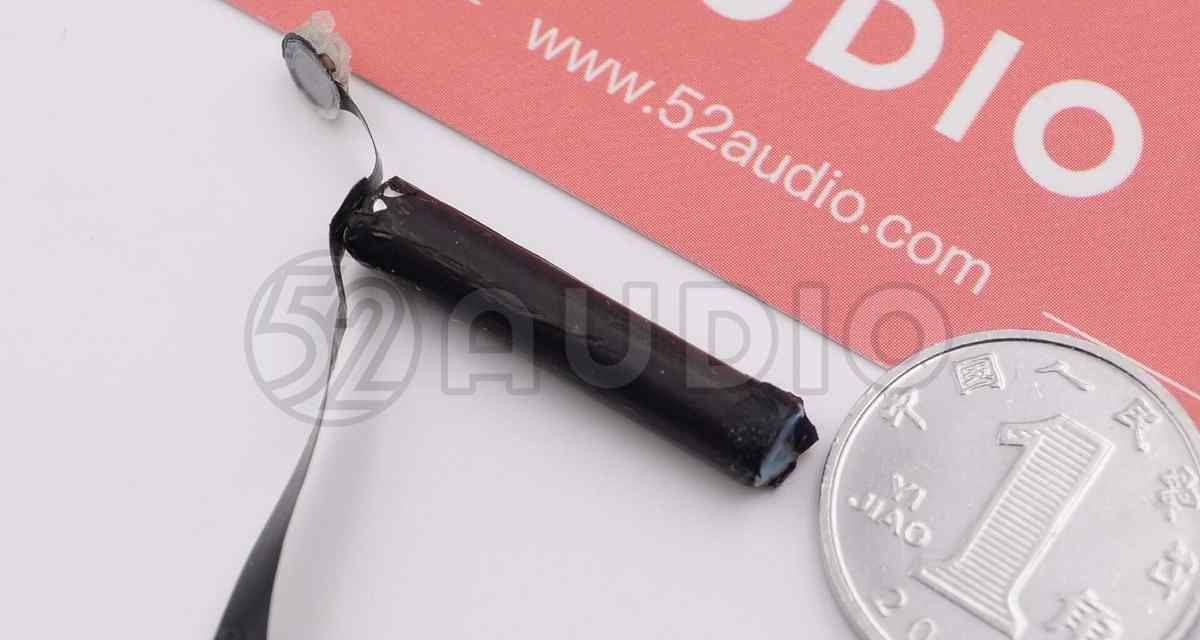

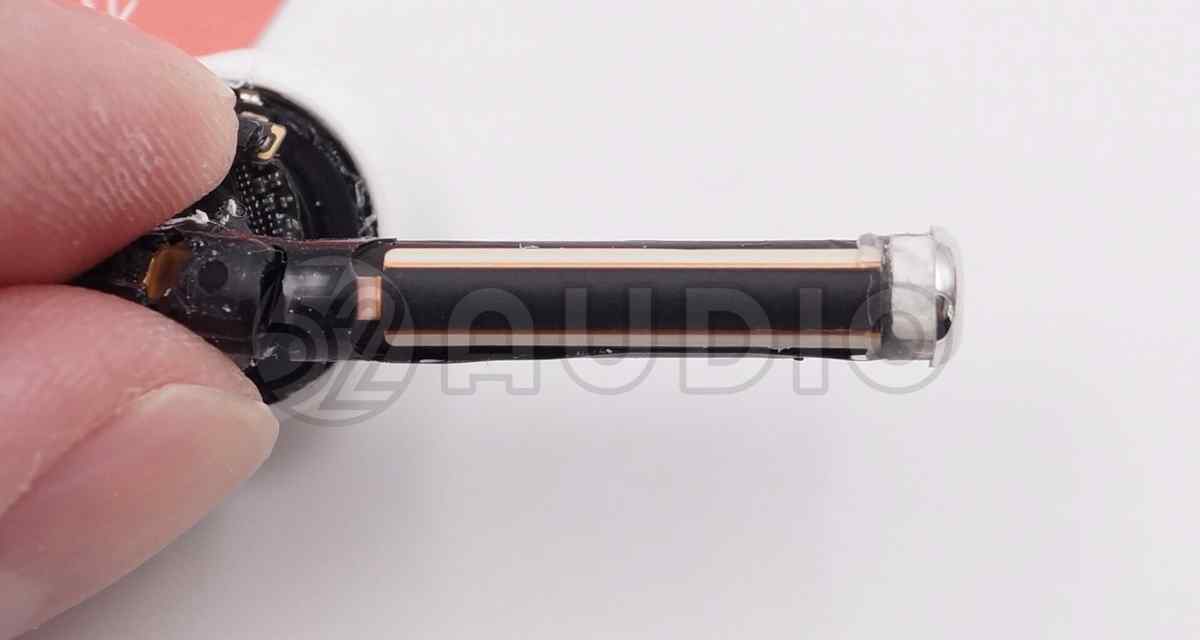

AirPods II通信天线半包在电池表面。

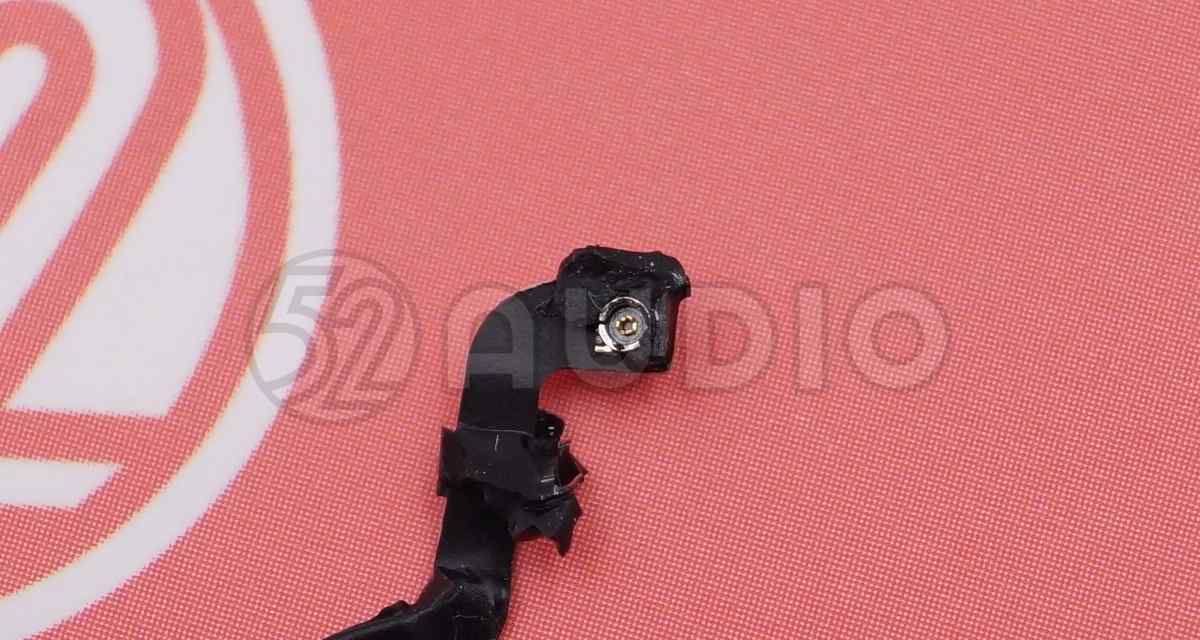

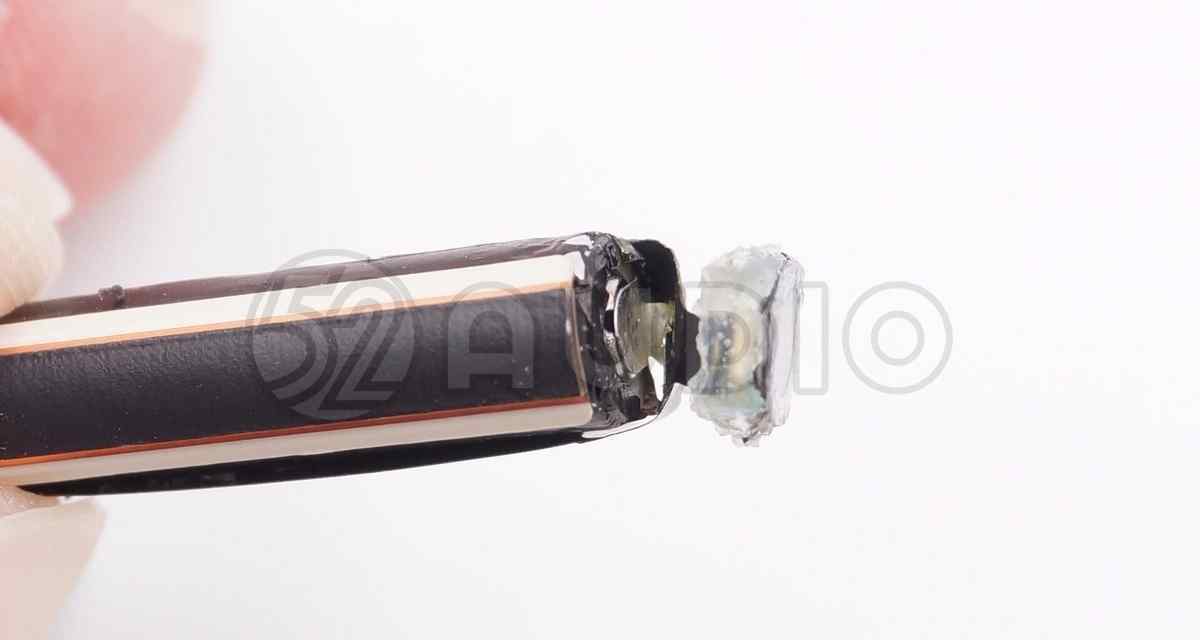

天线后端有一个同轴插座。

同轴插座特写。

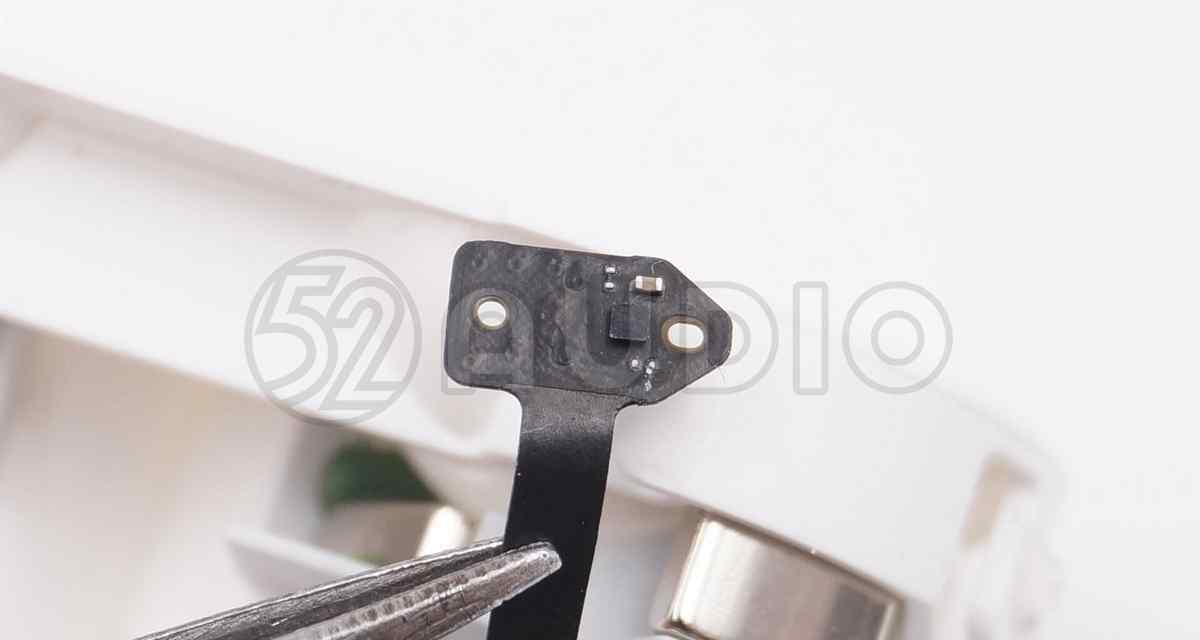

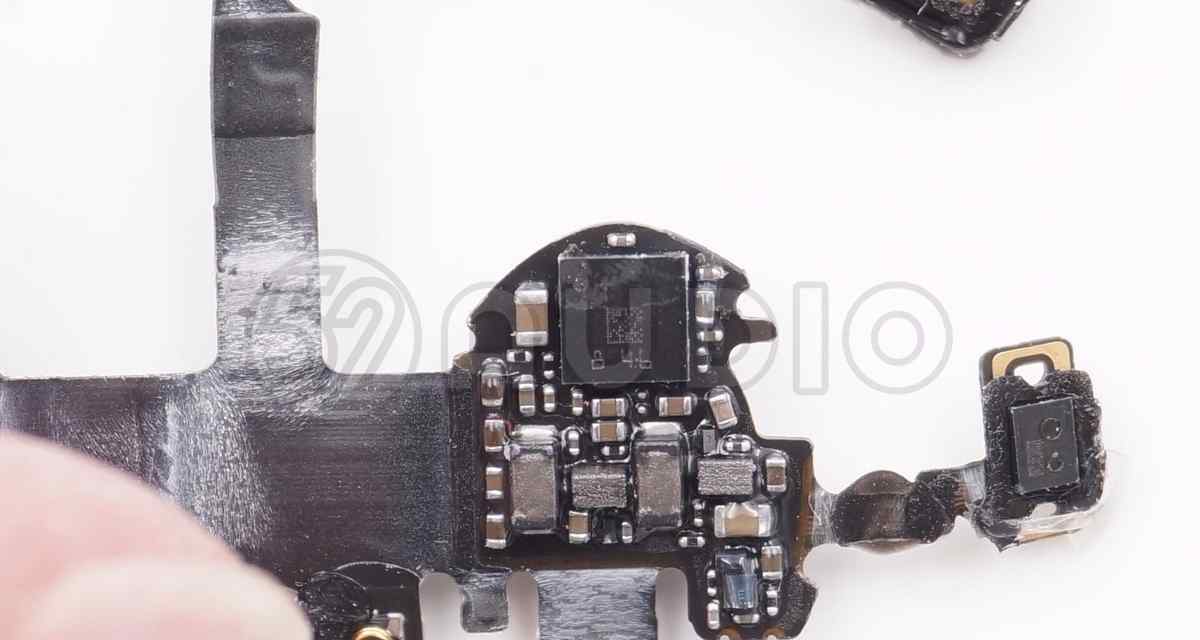

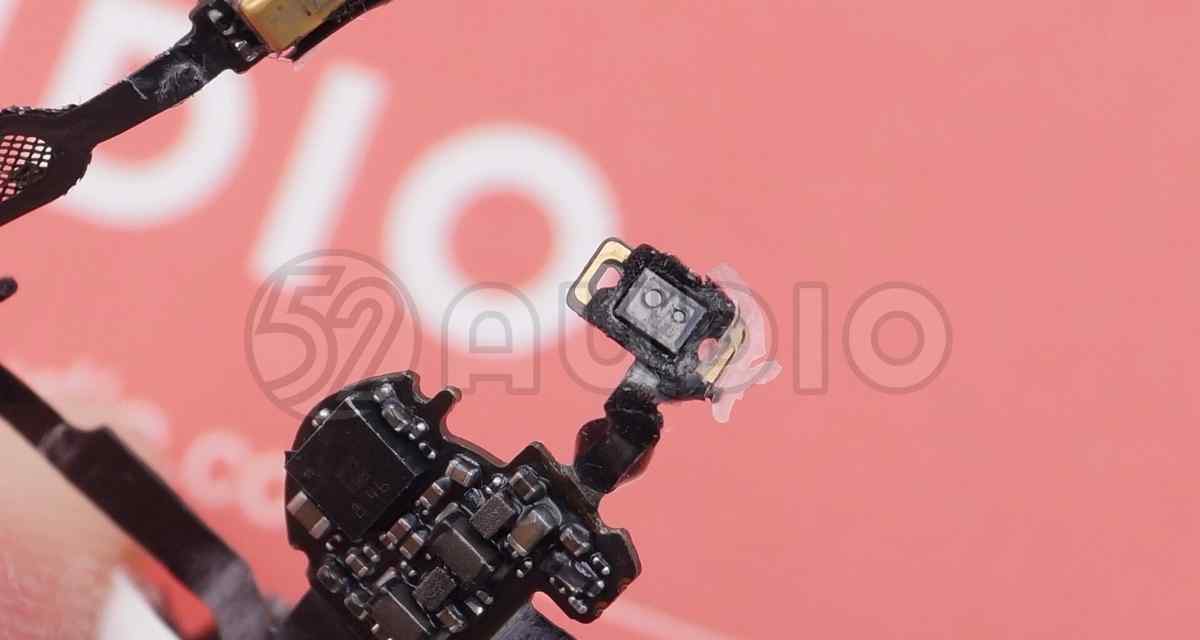

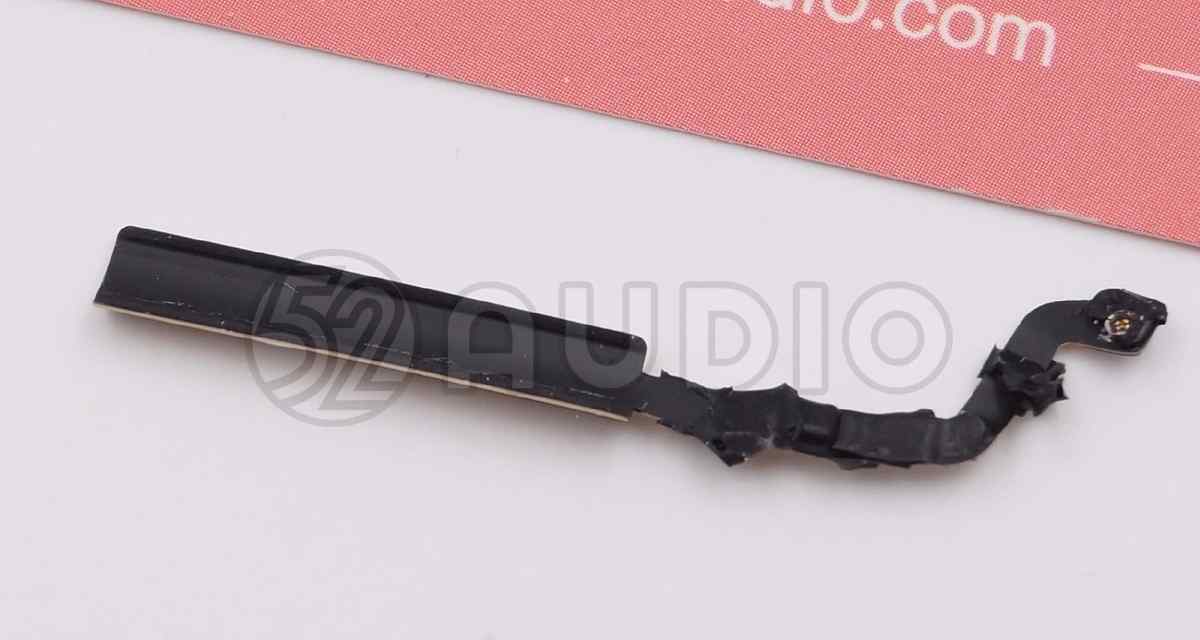

耳机背面的加速度传感器集成在扁平电缆上。

取下耳机的面罩，下面有一个灰色的保护壳。金色部分也用作传感器天线。

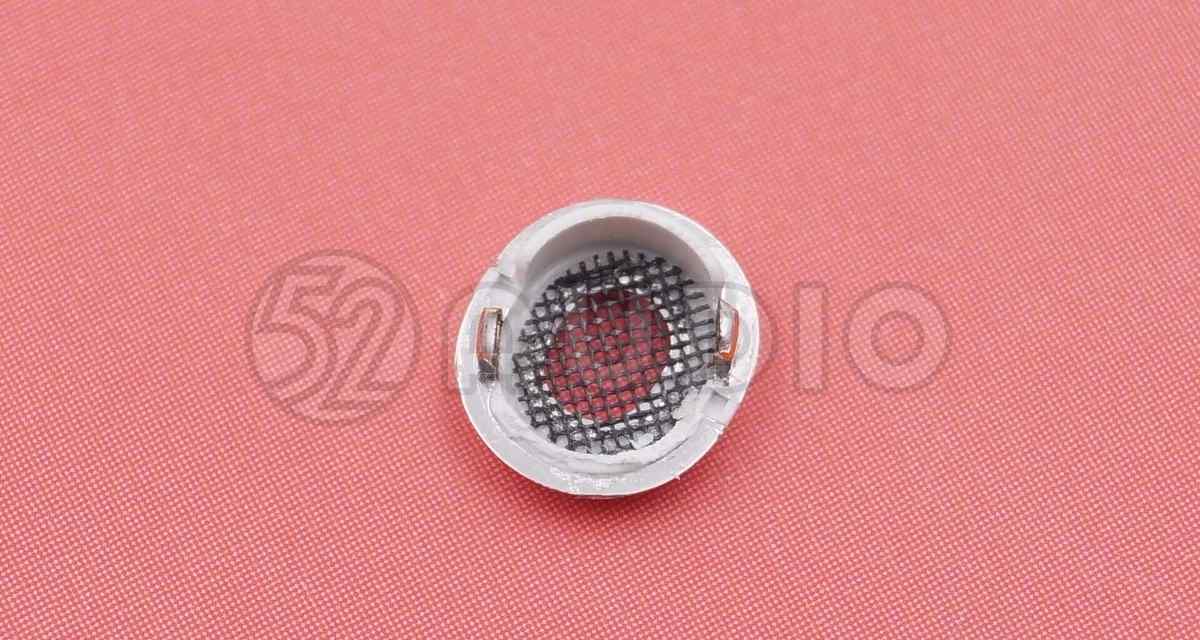

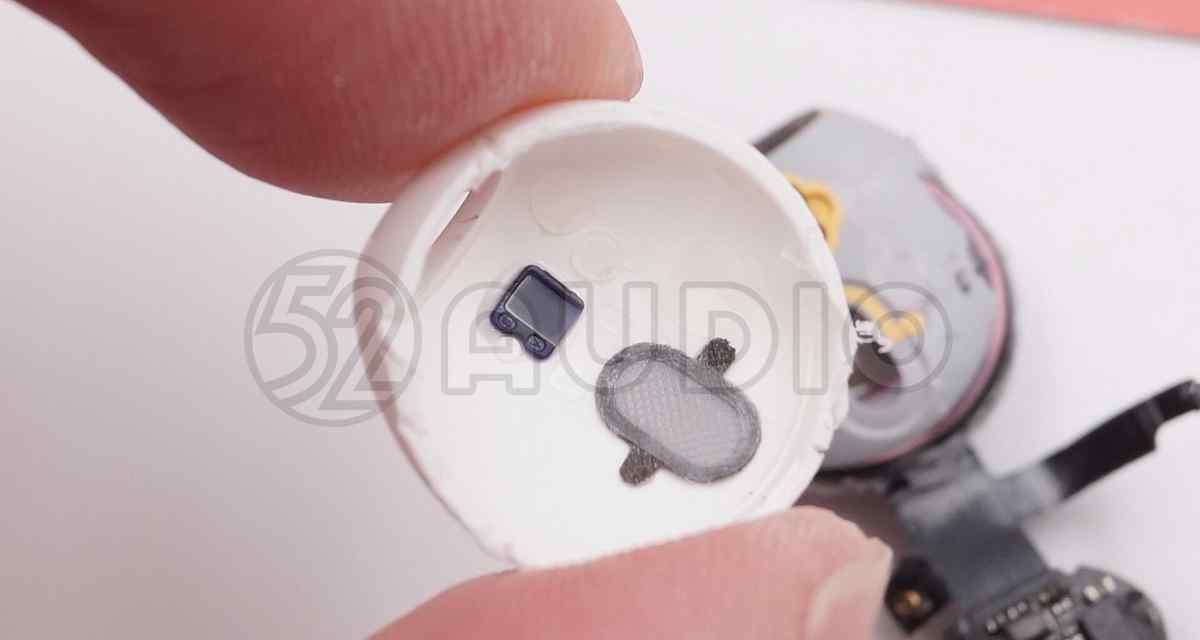

耳机盖内侧的传感器窗口和防尘网。

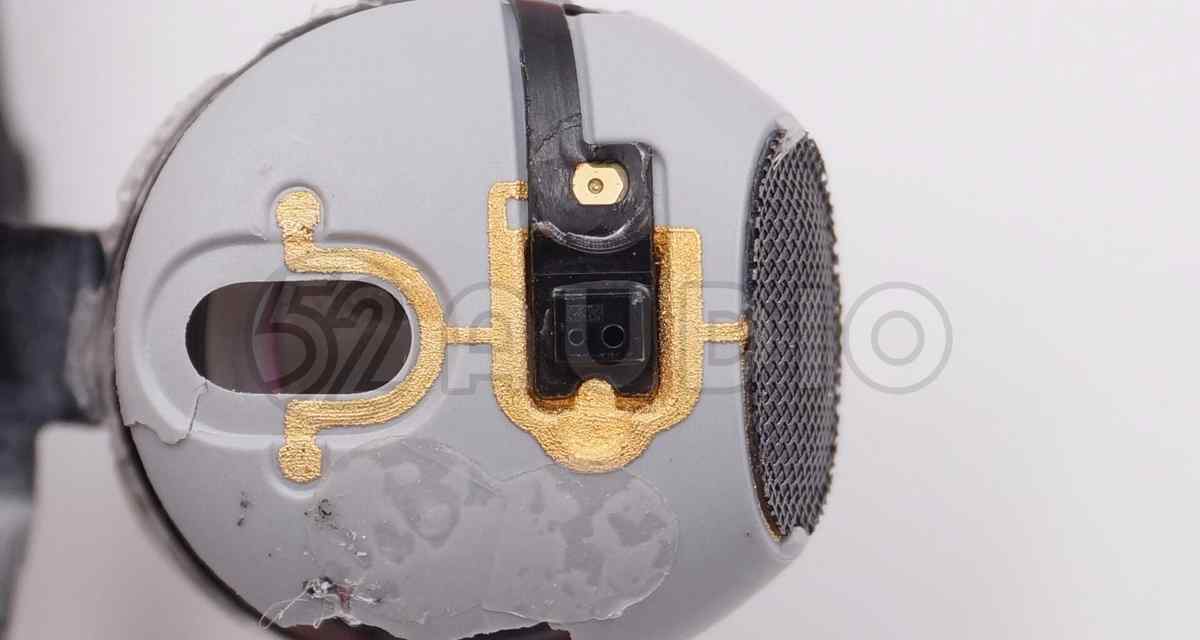

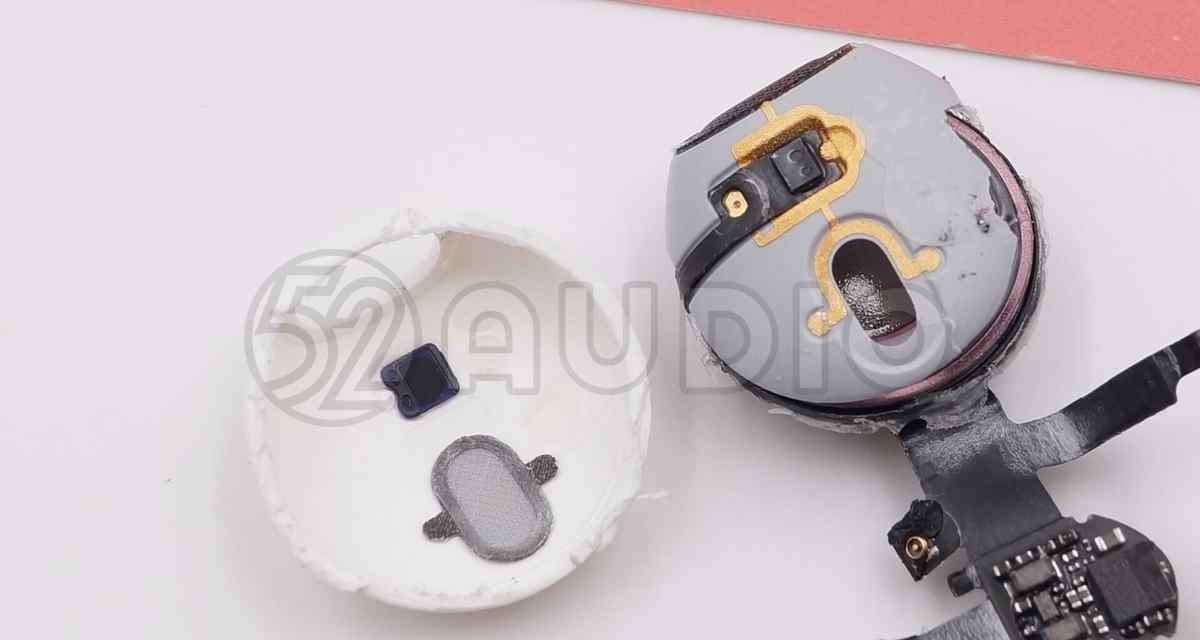

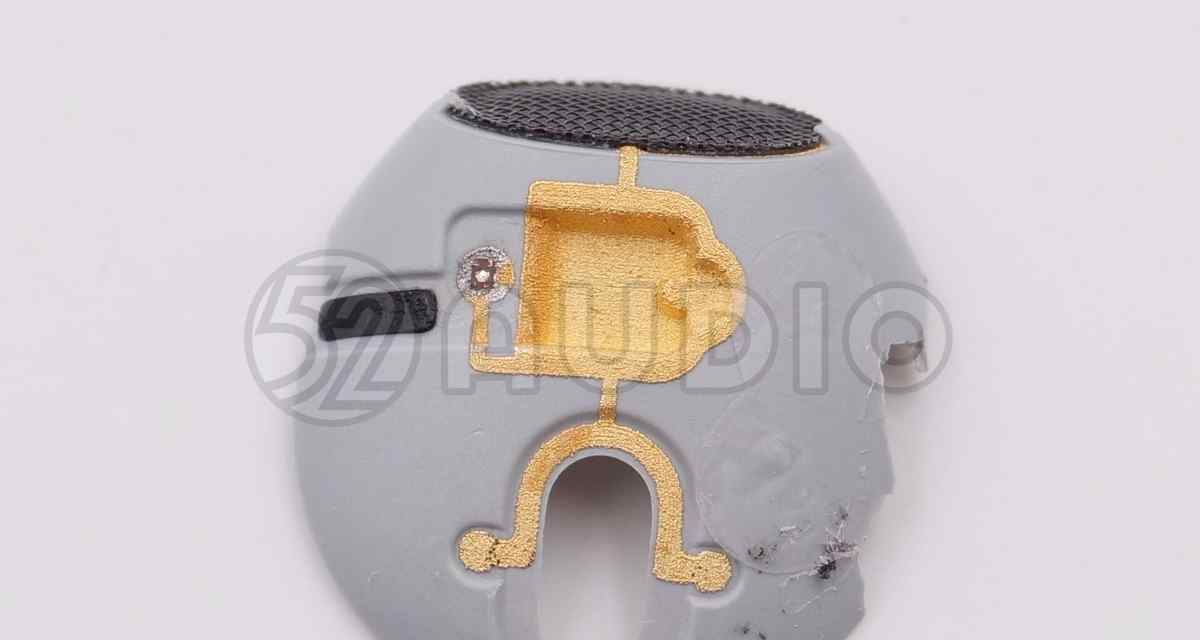

传感器的天线印刷在这个塑料盖上，中间有一个传感器，另一边有一个音孔。

拆下传感器后，以下是完整的天线区域。

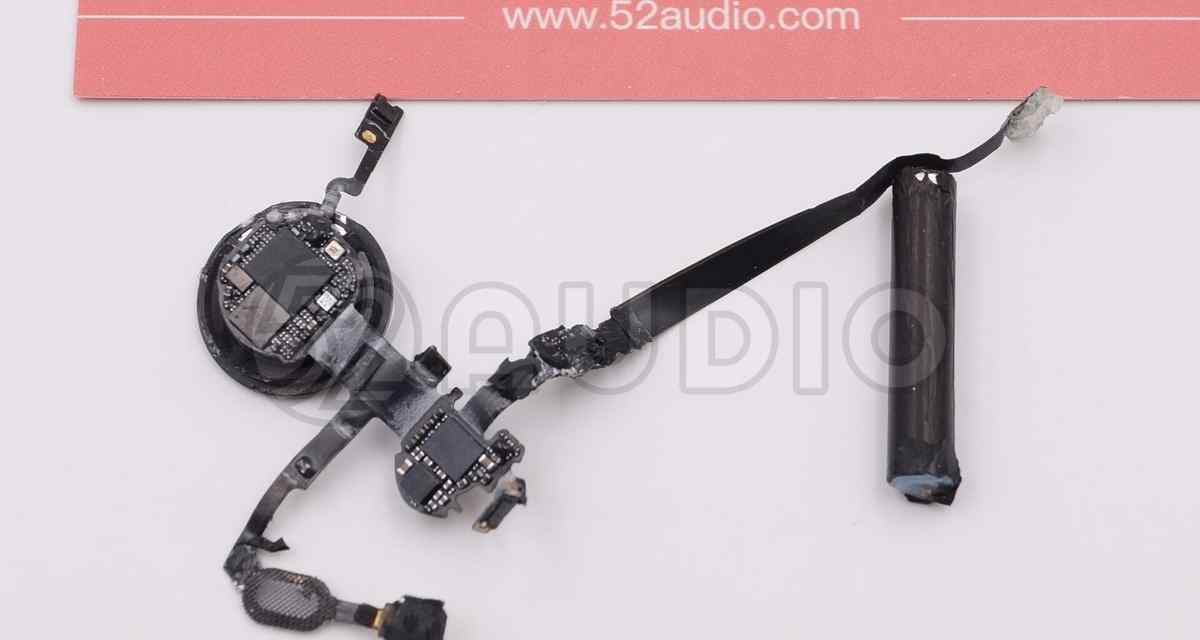

耳机有大、中、小三种PCB，电池一侧的黑带还是属于排线区域，从耳机主板延伸到末端麦克风。

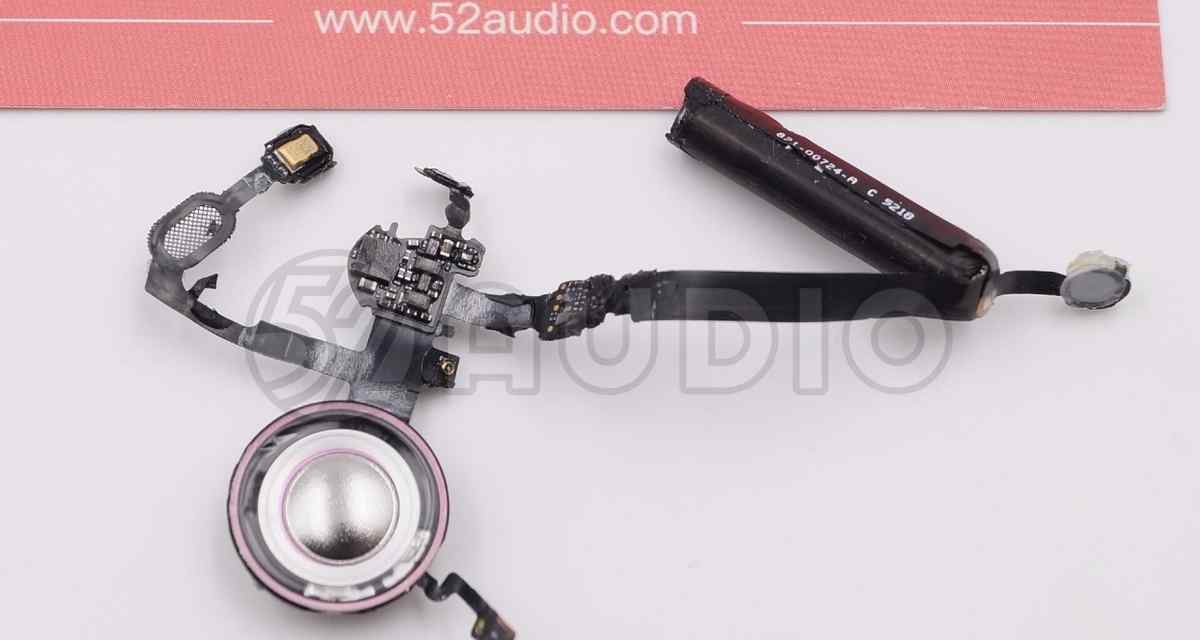

扬声器牢牢固定在主板的另一侧。

比较电池和一角硬币。

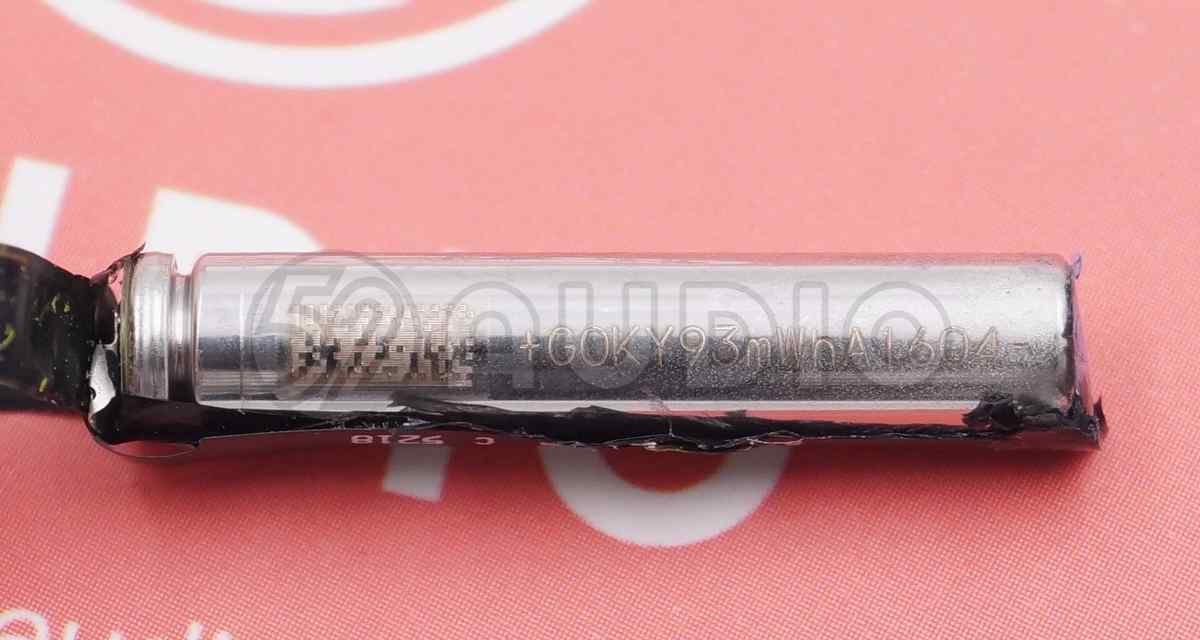

电池左边是二维码，右边是+GOKY93mWhA1604，所以电池容量是93mWh。

扬声器背面的T型条底部没有打印耳机参数等信息。

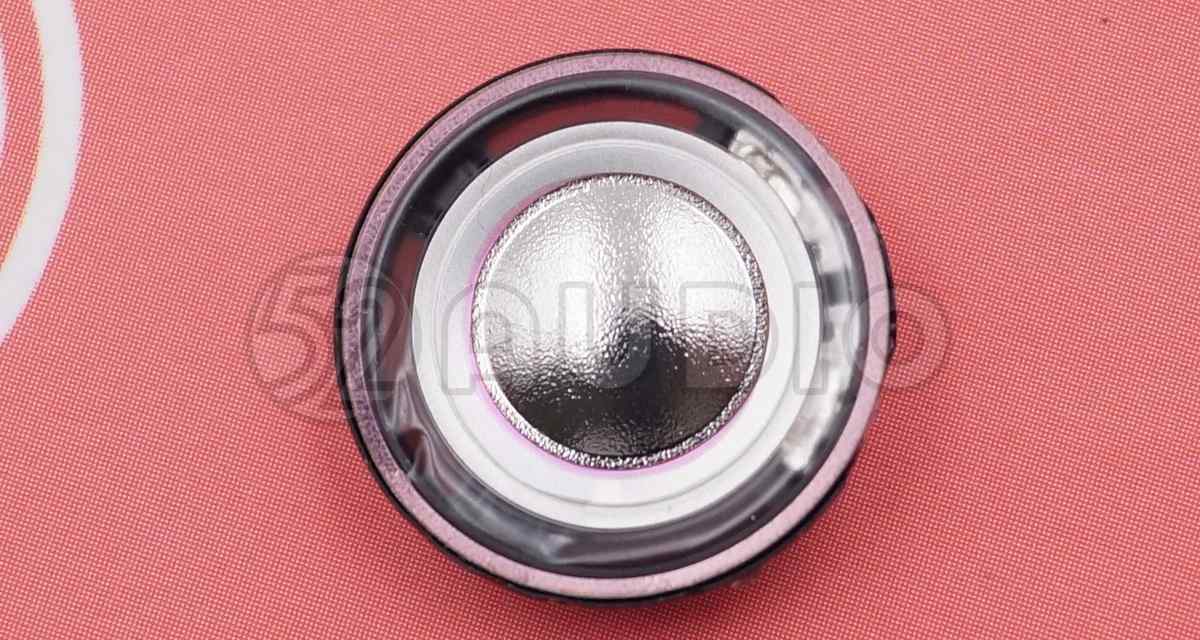

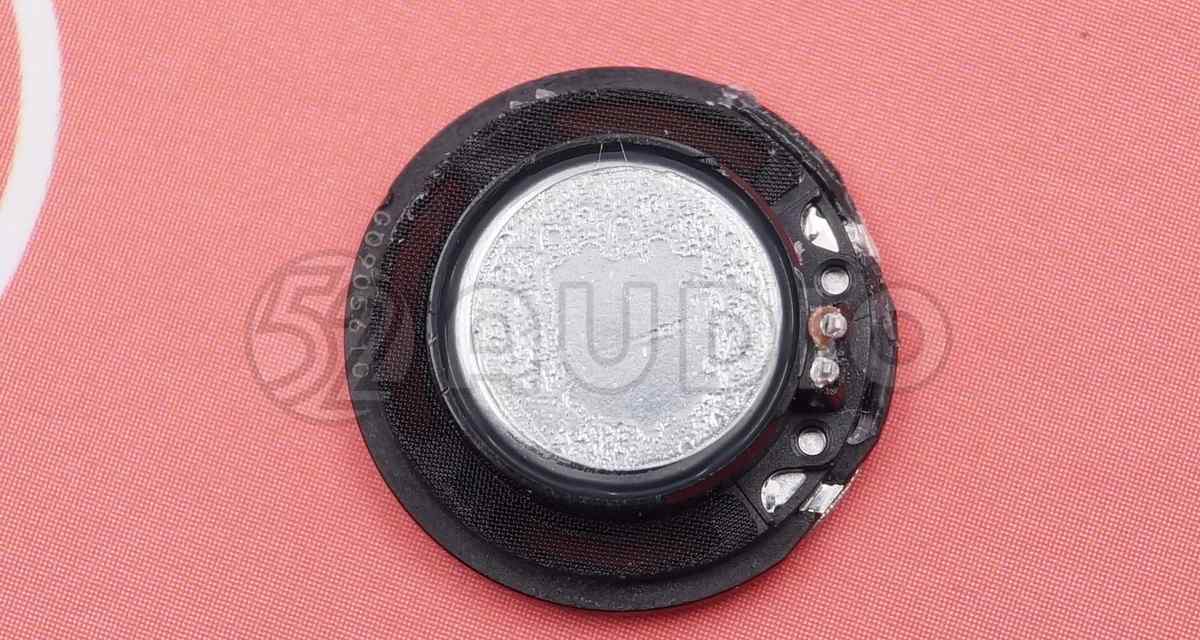

扬声器的结构是动圈，采用金属穹顶和塑料振膜，结合各自的优点，在高低频下都能很好的发挥。

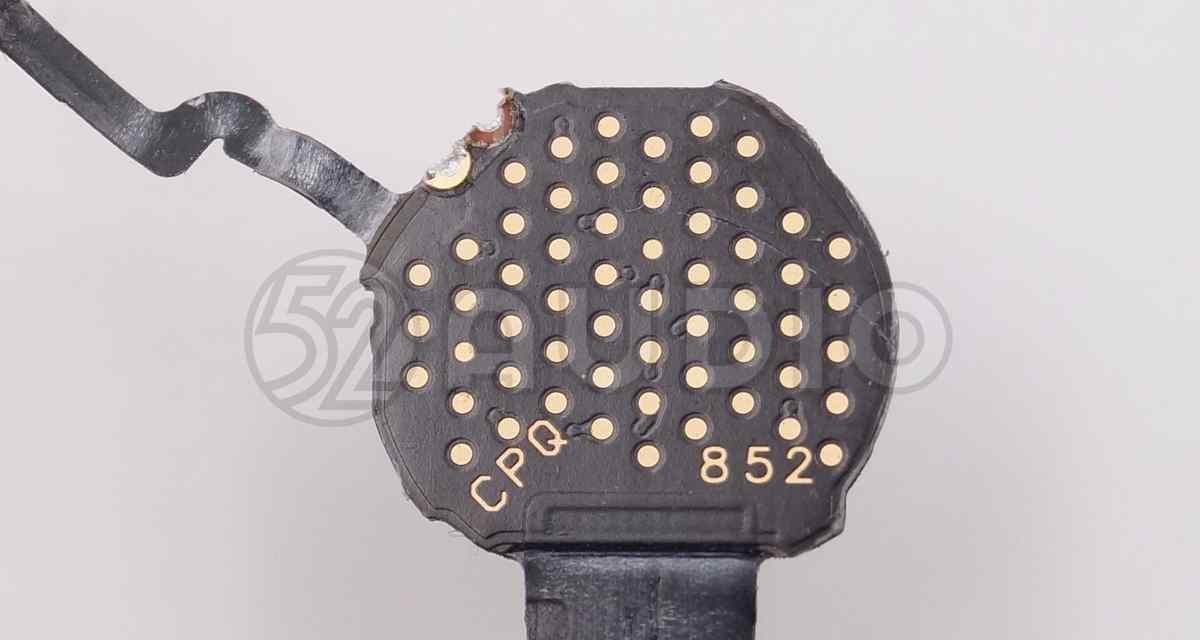

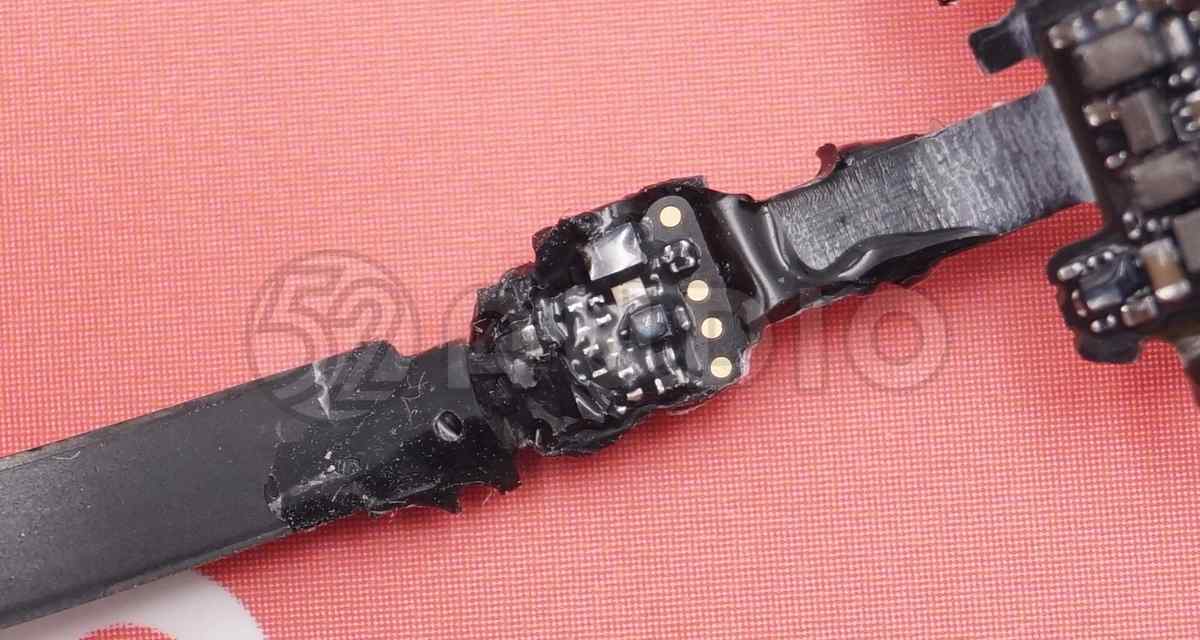

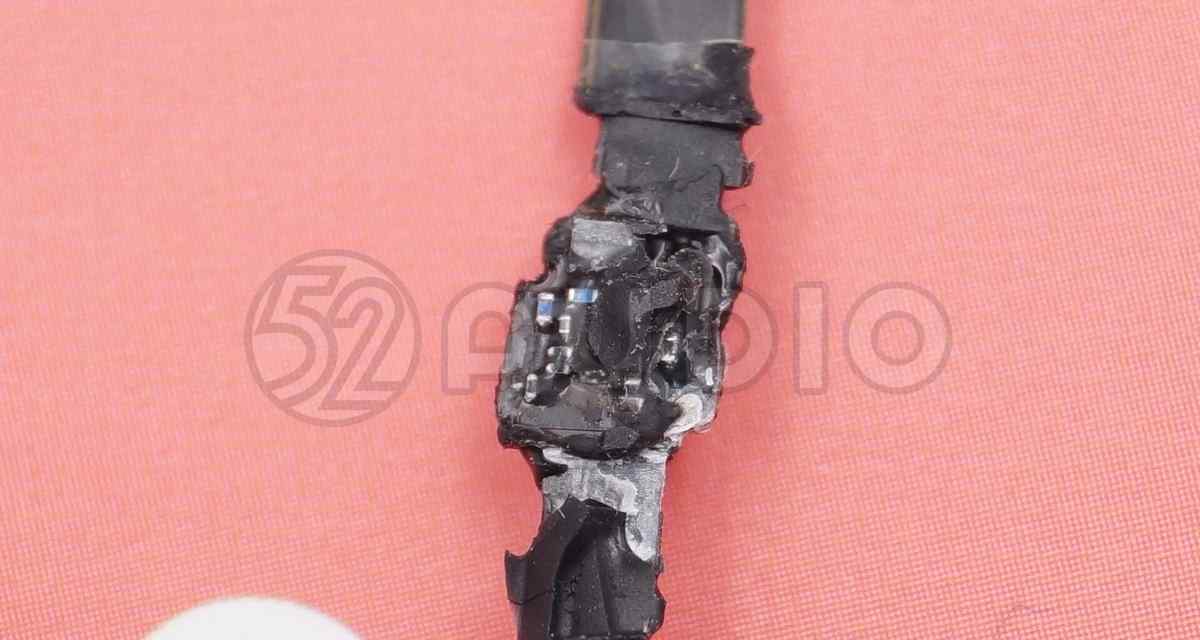

连接到电池电缆末端的非常小的印刷电路板子板覆盖有非常硬的树脂粘合剂。

在次要印刷电路板的另一侧。

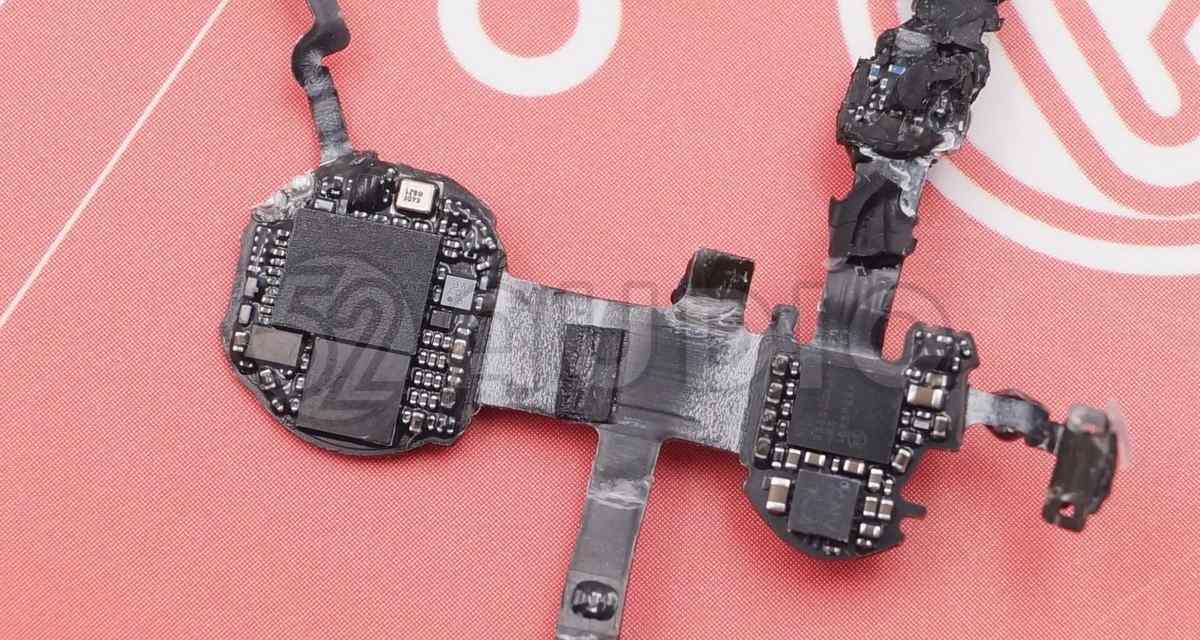

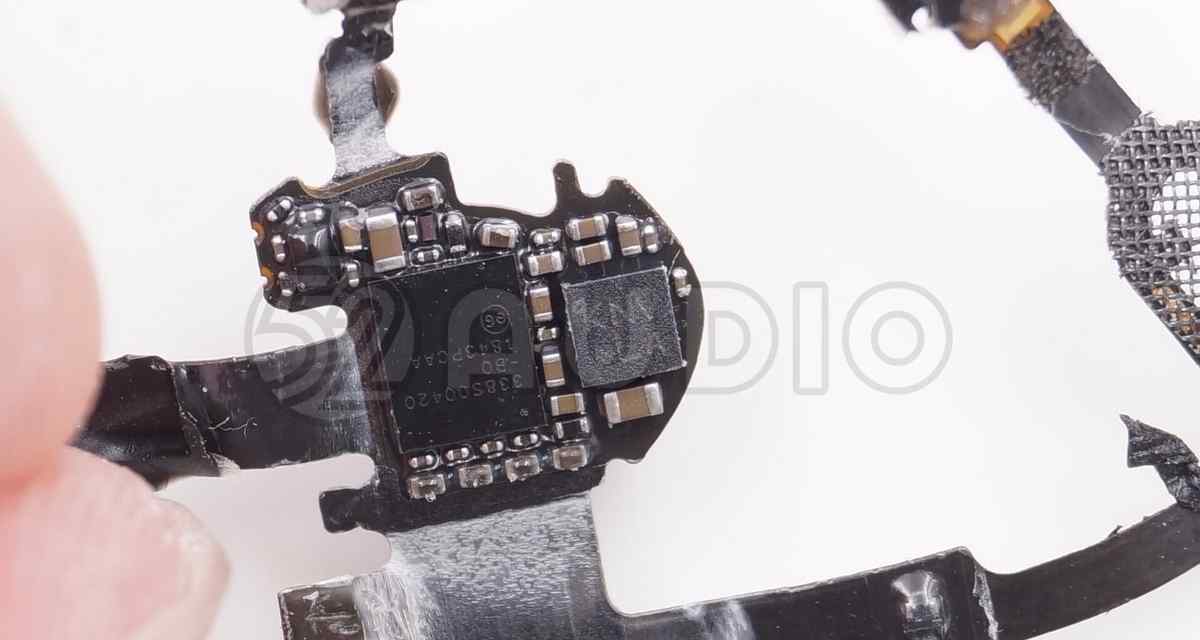

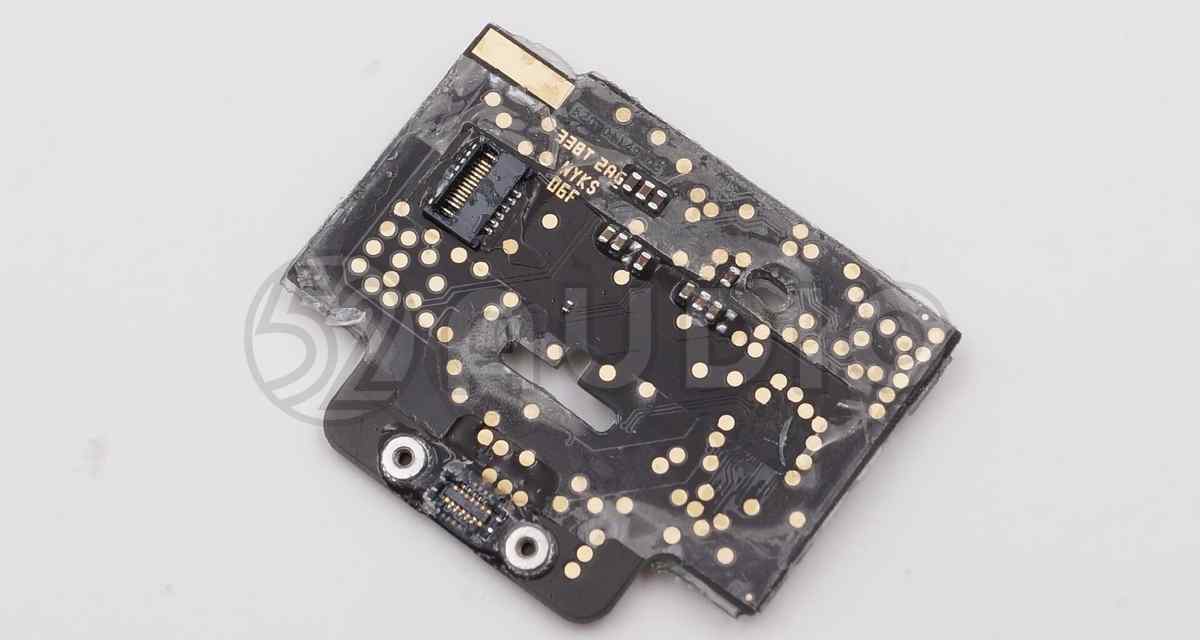

左边是主PCB，右边是中PCB子板。

这两个印刷电路板的另一面。

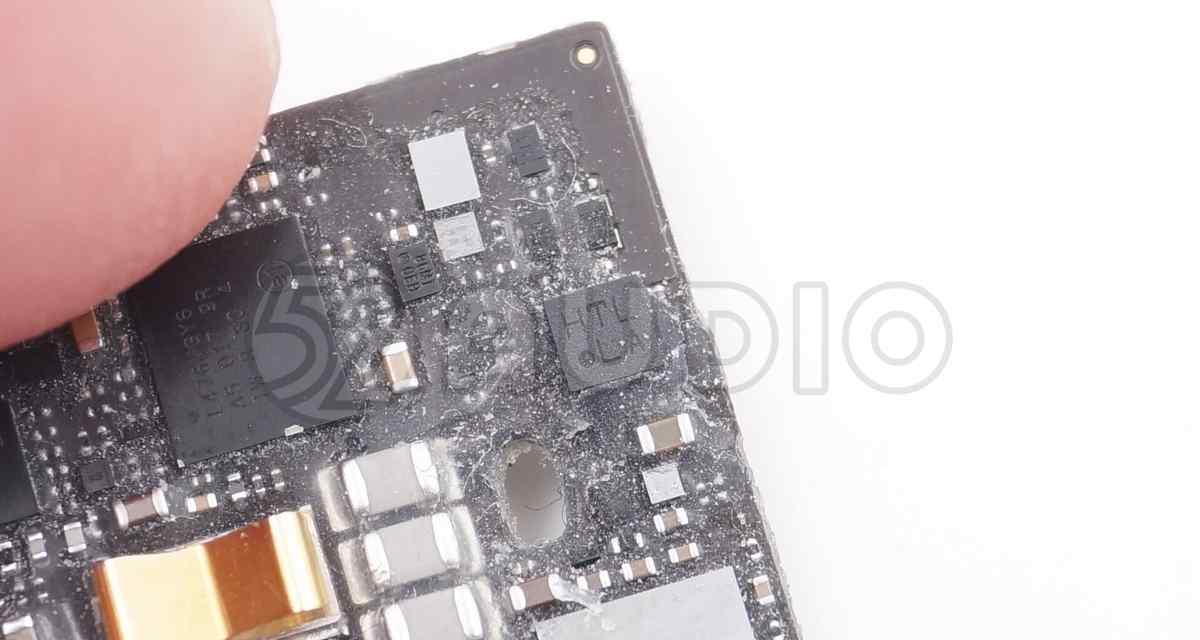

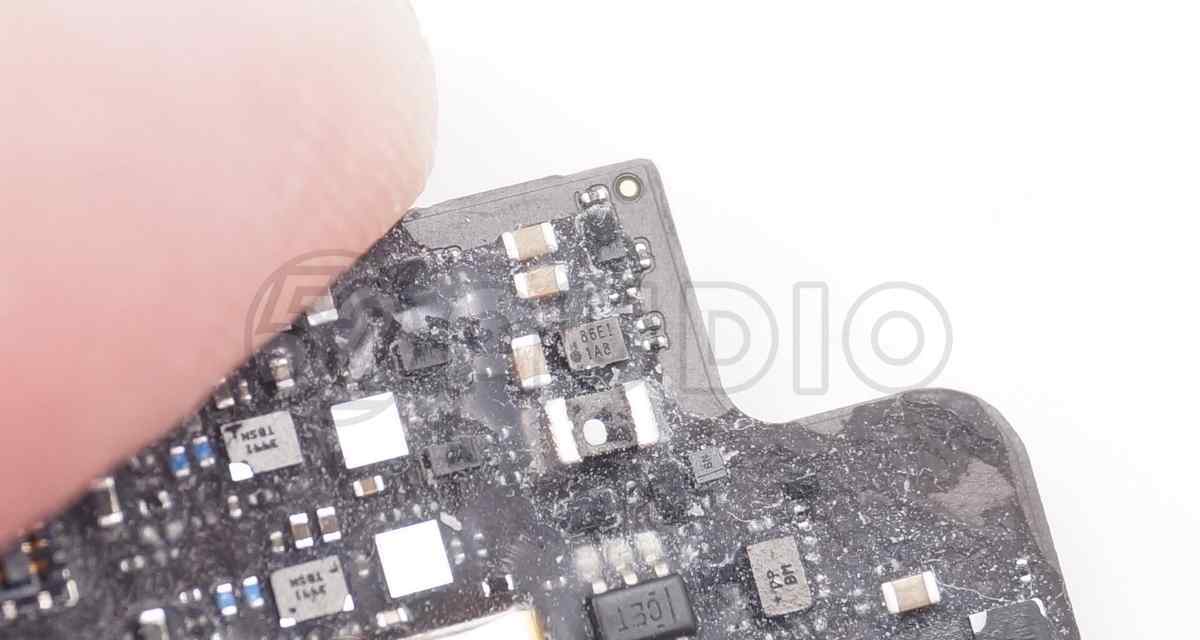

主PCB背面没有元器件，所以很多测试点分布均匀。

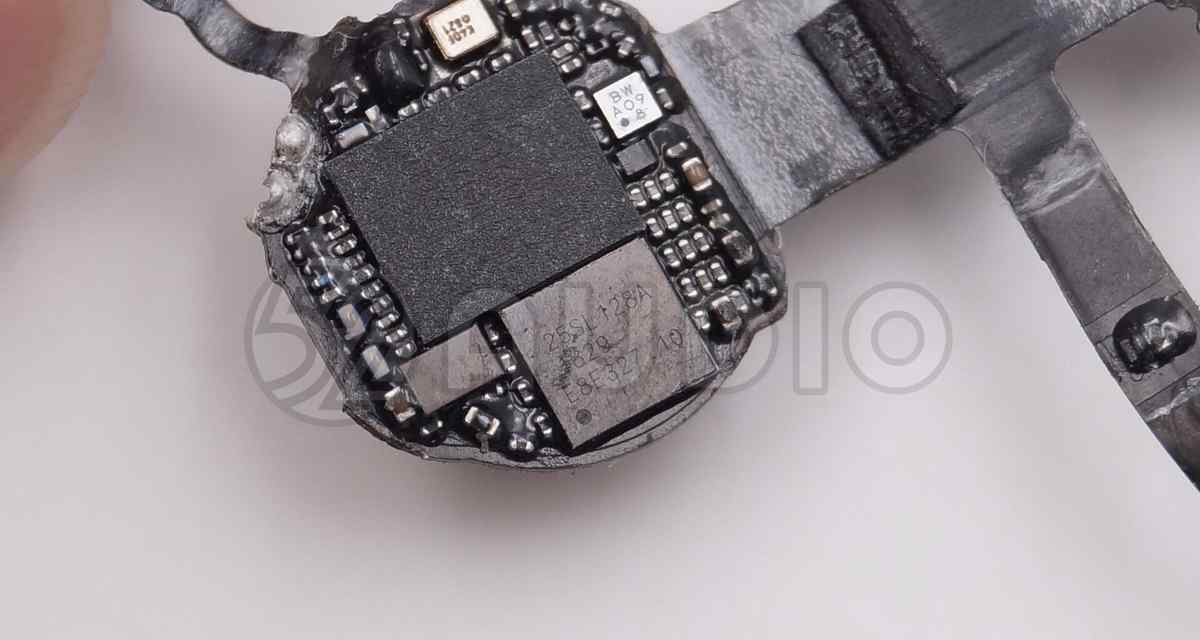

丝网印刷KNV的集成电路。

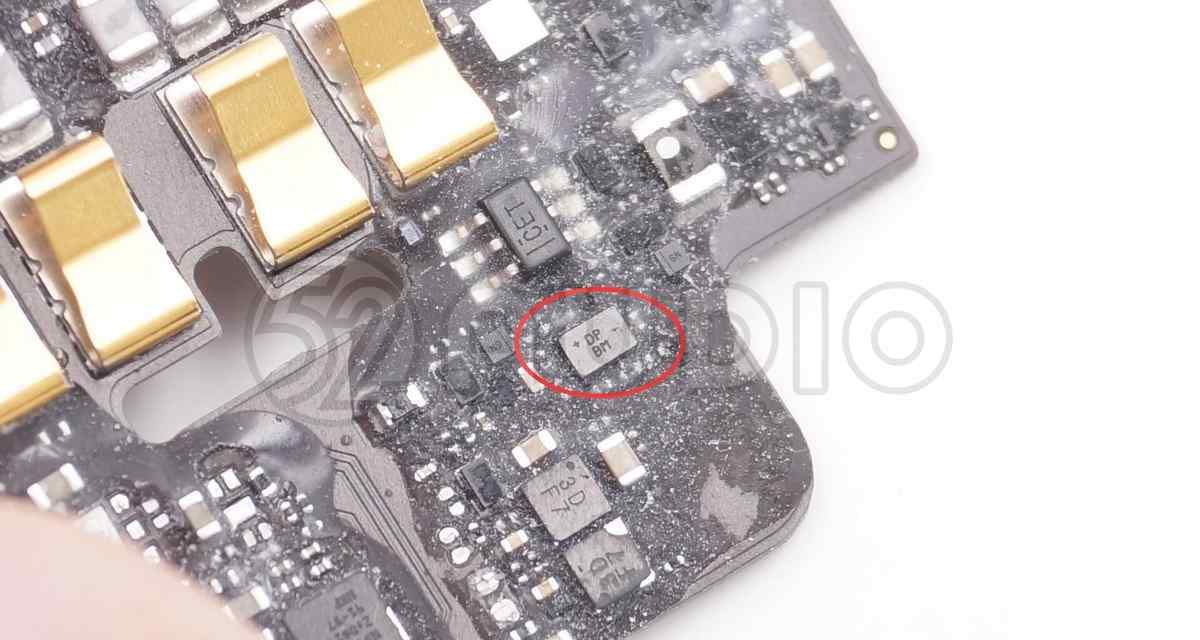

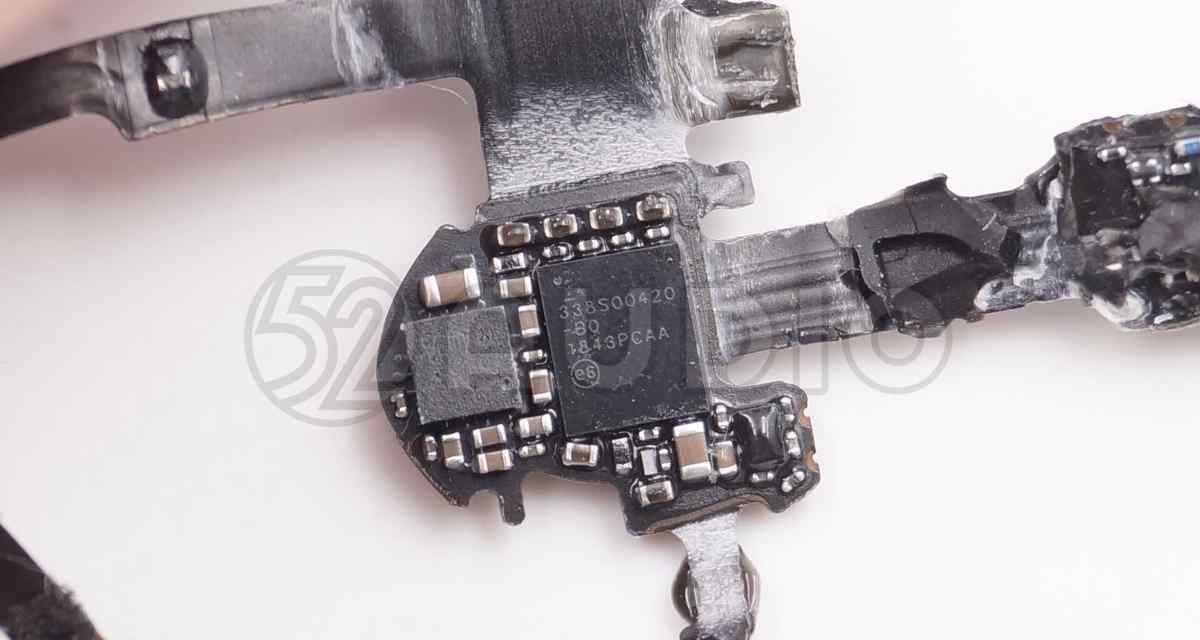

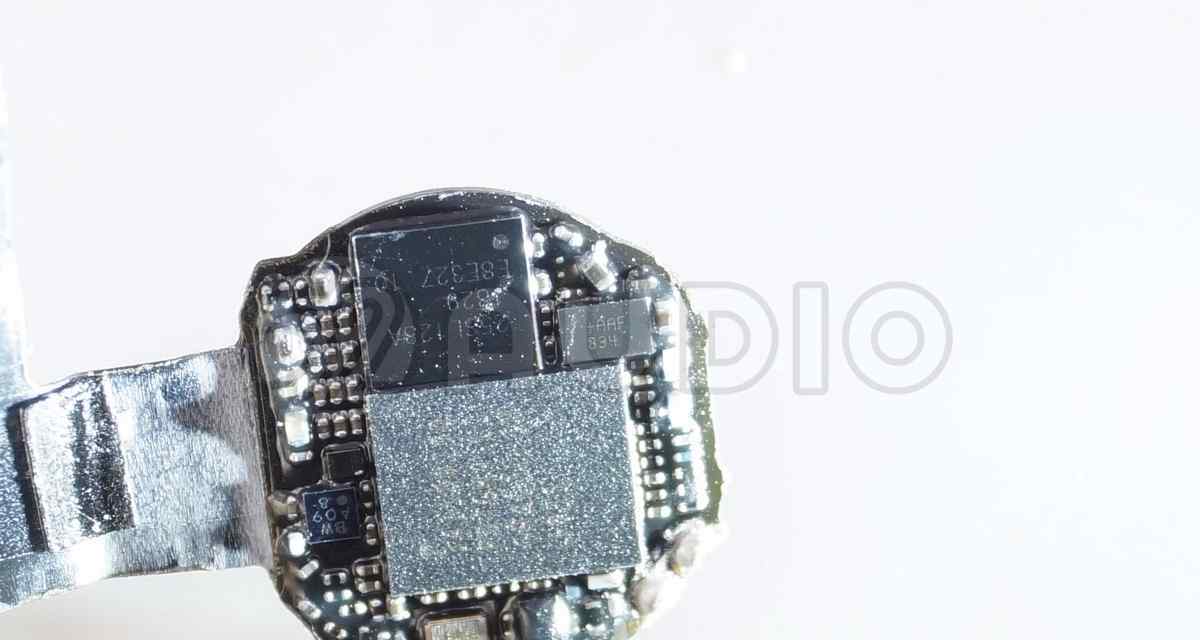

苹果338S00420，应该是低功耗立体声音频处理芯片。

丝网印刷BW A09 IC。

25SL 128A 1829的丝网印刷IC。

丝网印刷+AAF 834 IC。

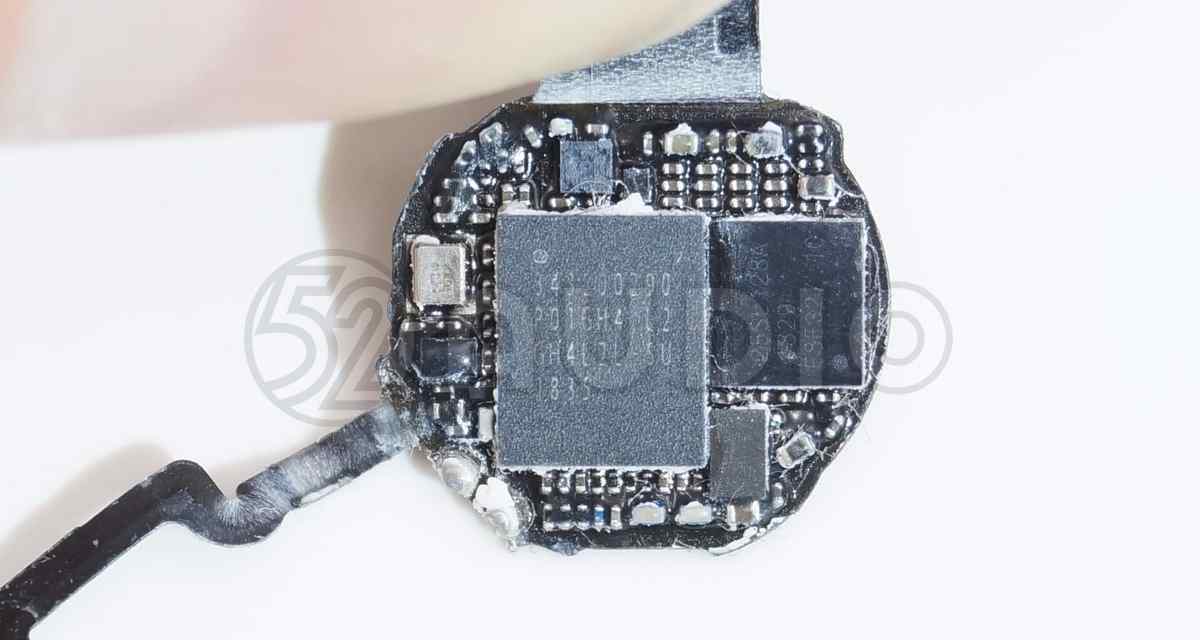

苹果343S00290芯片应该是苹果H1。据了解，该芯片集成了赛普拉斯SoC、马克西姆音频编解码器、博世MA280加速度计、ST三轴加速度计、ST校准器、TI德州仪器数据转换器等组件。蓝牙方面，支持蓝牙5.0，比上一代耗电少。

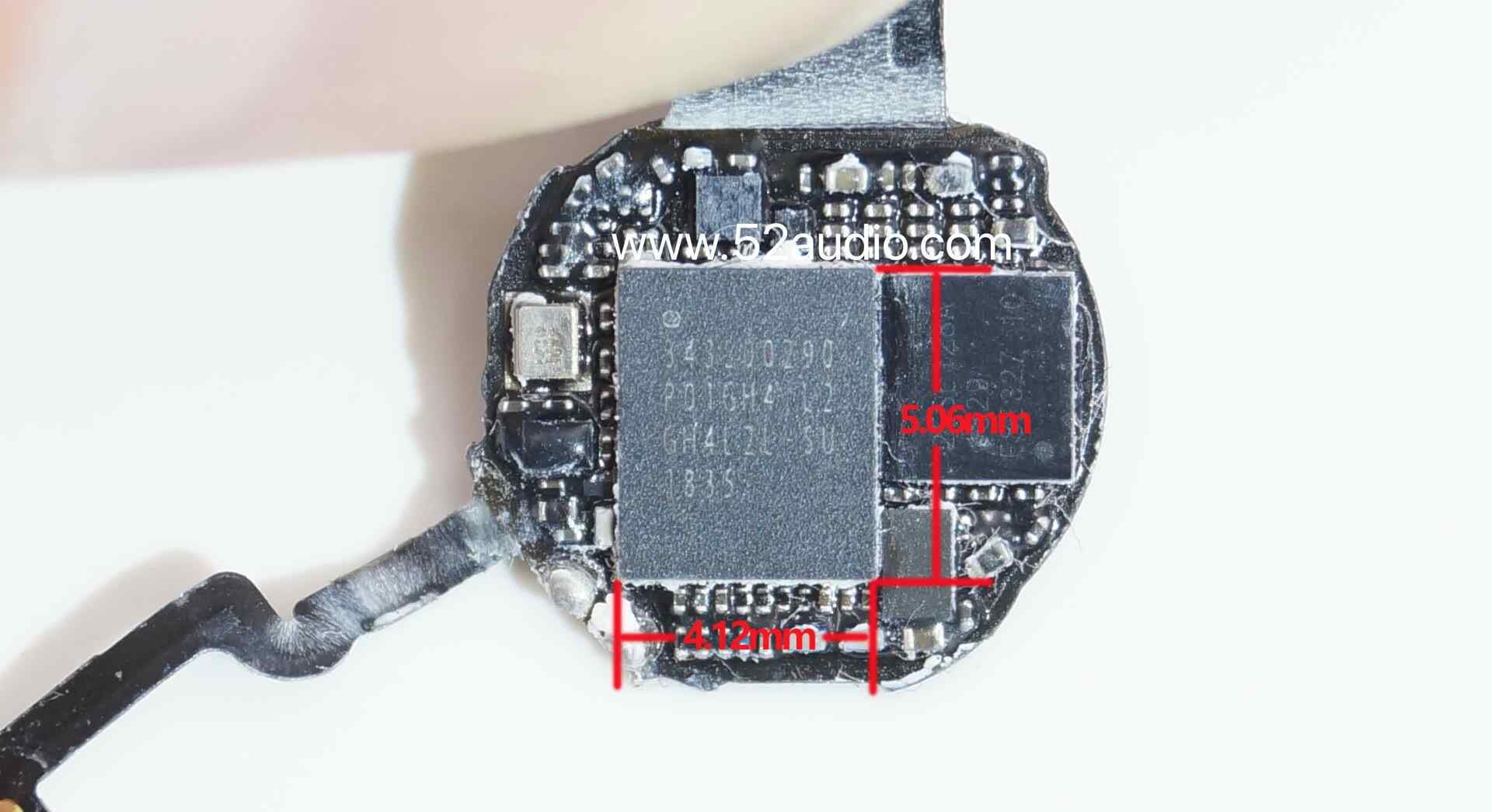

为了让大家更直观的感受到这个芯片有多小，集成度有多高，我爱用音频网络来标注尺寸。

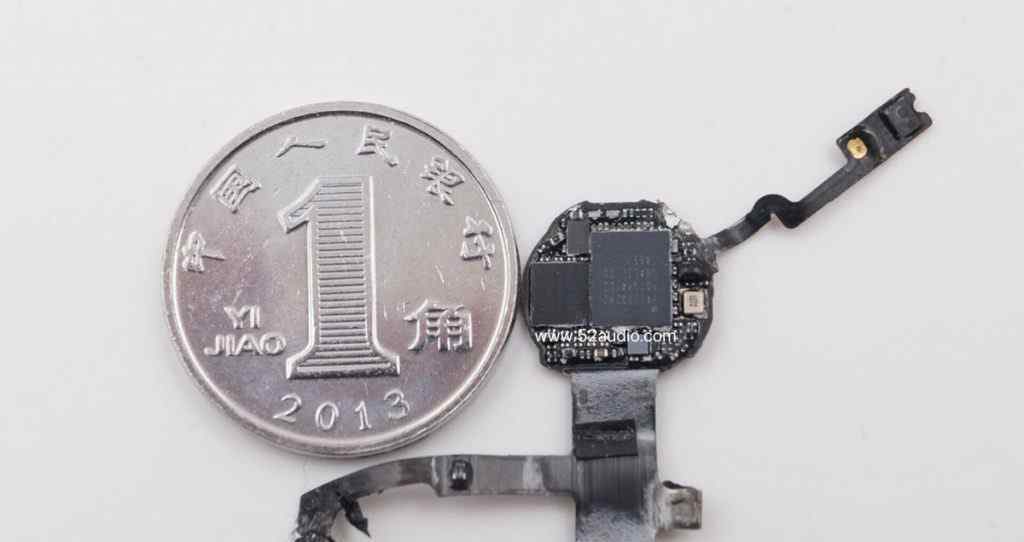

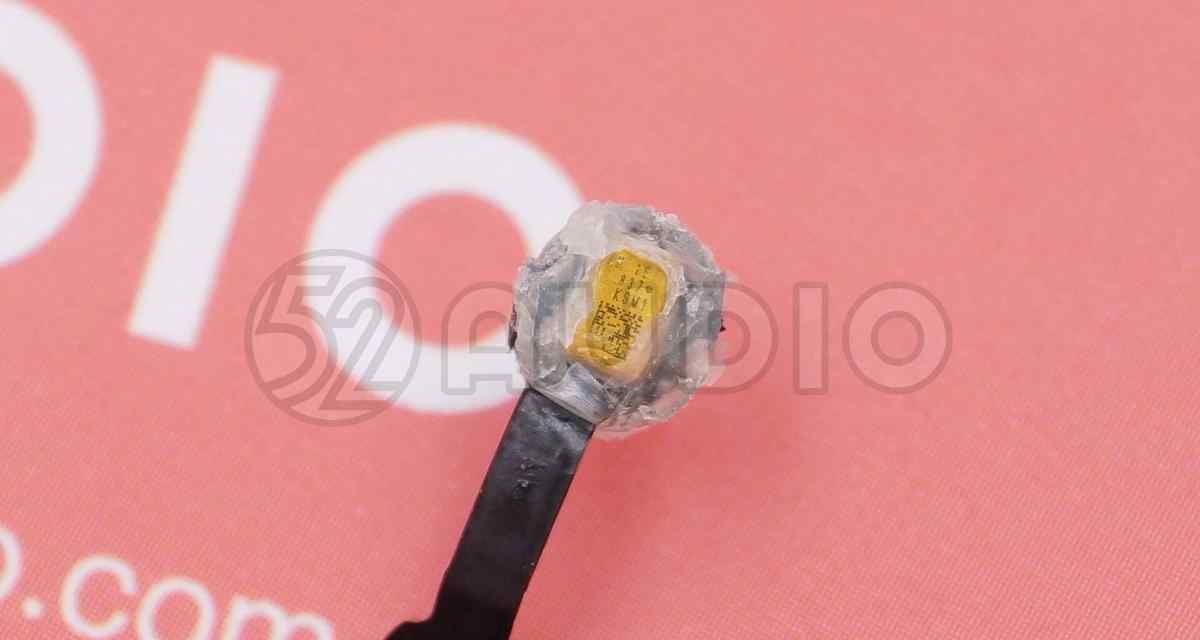

把苹果H1芯片的大小比作一毛钱。

在充电盒方面，这款AirPods第二代耳机充电盒与上一代产品相比，外观没有太大变化，在类似的体积内增加了无线充电功能，在不影响用户使用习惯的情况下，可以大大提升用户体验。

在耳机方面，最大的亮点是苹果全新的H1芯片，集成了SoC、音频解码器、各种传感器和蓝牙功能等众多组件。可以说是前所未有的高度融合。耳机音箱没有太大变化，也就是说声音风格和苹果耳机的三频平衡风格一样，也让用户在不改变使用习惯的情况下更换新的耳机。
