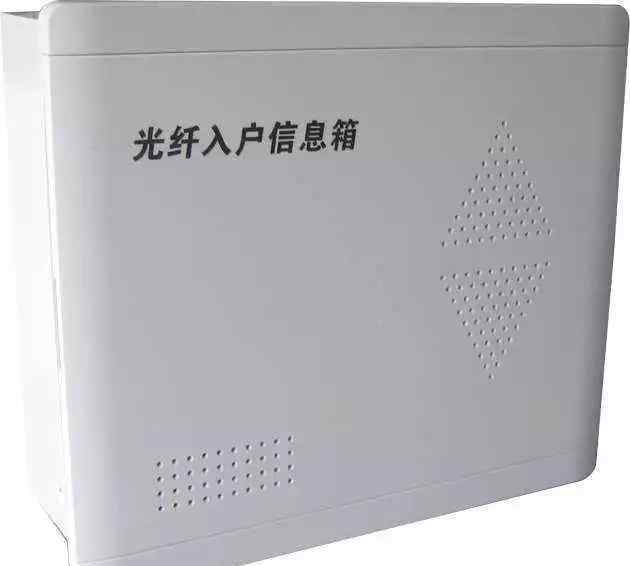

弱盒里会有光纤。光纤连接着我们常说的“光猫”。
这只光学猫的学名是ONT，也被称为光纤用户接入设备。
我们都会买无线路由器(就是Wi-Fi路由器)。
路由器连接猫，然后拨号上网。
无线路由器将有线信号转化为无线信号，与家里的无线设备共享Wi-Fi信号，如手机、电脑、ipad等。
弱盒里的光纤是从哪里来的？
一般来说，每栋住宅楼都有强电井和弱电井。在弱电流井中，通常有一个内部带有分光器的光分接箱。
弱电井
在光分路器中，一根光纤可以按照1: 16或1:32的比例分成多路，覆盖相应楼层(或多个楼层)的用户。
分光器，也称为分光器
光缆分接箱+分光器
分光器将光纤分别指出，放入每个家庭的弱盒中。
让我们继续向上看。
我们经常在路边看到这样一个柜子:
这个柜子叫做灯箱。其实里面有很多光纤。
光学接线盒中的ODF光纤配线架
无论是弱电井中的光纤，还是路边光箱中的光纤，都来自上层的光学设备。这个装置就是OLT。
OLT，光线路终端，光线路终端。
华为和中兴的光线路终端设备
OLT设备将在某个区域(如建筑物或住宅区)承载光接入服务。
OLT、分光器和ONT一起构成了我们通常所说的无源光网络。
无源光网络是无源光网络，无源光网络。
什么是被动？
这个“源”是指电源、能源、电源。
说白了，没有这种“源”的电子设备叫无源设备。简单点说，在无源网络中，你付出的就是你付出的，没有能量源可以放大或转换。
与主动光网络相比，被动光网络在降低故障率方面具有最大的优势。有源元件更容易出现故障点。
无源光网络的网络架构如下:
回顾过去，无源光网络的主要组成部分包括:
OLT（光线路终端）一方面，承载各种业务的信号在本地局汇聚，按照一定的信号格式发送到接入网，传输给终端用户；另一方面，根据服务类型，来自终端用户的信号被发送到各种服务网络。
POS（无源分光器）这个很好理解，就是分配下行数据，聚合上行数据。
ONU（光网络单元）我们刚才说的光猫是ONT(光网络终端)。ONT实际上是一种ONU。ONT只有一个端口为一个用户服务，而ONU为多个用户服务。
PON采用WDM(波分复用，其实就是频分复用，波长×频率=光速)技术，实现单光纤双向传输，上行波长1310nm，下行波长1490nm。
无源光网络具有带宽高、效率高、覆盖面大、用户界面丰富等优点。它是目前最流行的光接入技术。
根据负载的内容，无源光网络主要分为以下几种:
基于ATM的无源光网络（APON）基于Ethernet(以太网)的以太无源光网络（EPON）基于GFP(通用成帧规程)的吉比特无源光网络（GPON）其实不用记得那么多。无论如何，记住GPON是最受欢迎的。现在各大运营商都在努力发展GPON。
在无源光网络之上，是城域网，它是承载网络的主要部分(无源光网络是接入网络)。
承载网主要包括骨干网和城域网。骨干网分为省级骨干网和跨省骨干网。城域网分为核心层、汇聚层和接入层。
城域网。顾名思义，就是一个城市内部的通讯网络。
骨干网是运营商的核心部分。一家运营商的骨干网将与其他运营商连接。所有运营商的骨干网络共同构成了互联网的主干。
用于骨干网的运营商级核心路由器
阿里、腾讯、JD.COM、百度等互联网服务商的机房，以及云计算中心，都有各大运营商的专线，接入运营商的骨干网。
数据中心
承载网除了光接入网(固定宽带网)外，还与其他业务网相连，如PSTN网(固定电话网)、IPTV网、移动通信(2/3/4G)网，实现业务的互联互通。
画一个完整的光纤上网示意图，大概是这样的:
嗯，说了这么多，现在大家应该都明白我们是怎么通过光纤宽带上网的了吧？
