英威腾变频器 威纶通触摸屏与英威腾变频器通信详解

变频器通常使用面板来设置参数，但由于面板上的小按钮等原因，输入不方便。可以直接用触摸屏和变频器通讯实现参数设置功能吗？这里以威伦通MT8071ip触摸屏与英飞凌GD10系列变频器的通信为例，介绍该功能的使用。因为英飞凌逆变器只支持Modbus RTU通信协议，所以只能使用该协议进行通信。

建立触摸屏程序的步骤如下:

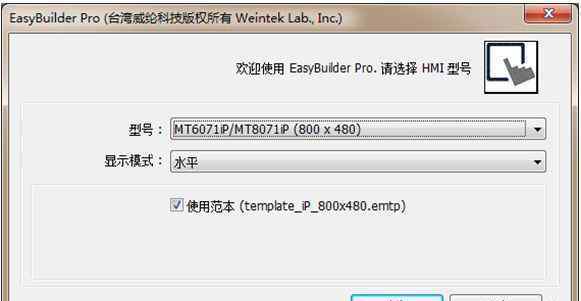

1.选择触摸屏型号MT8071ip，如图1-1所示。

图1-1

2.增加通讯连接点，PLC或仪表，这里是变频器。

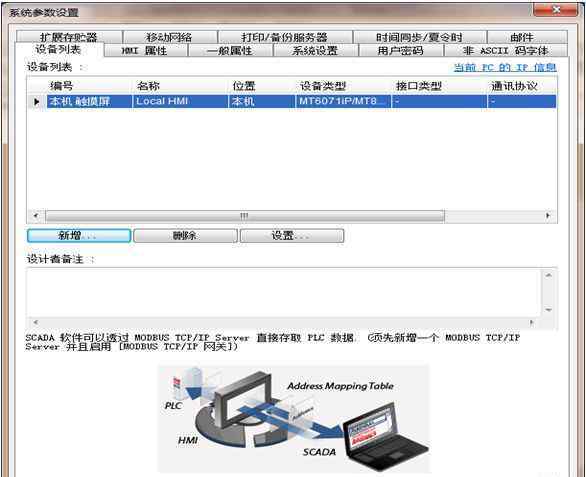

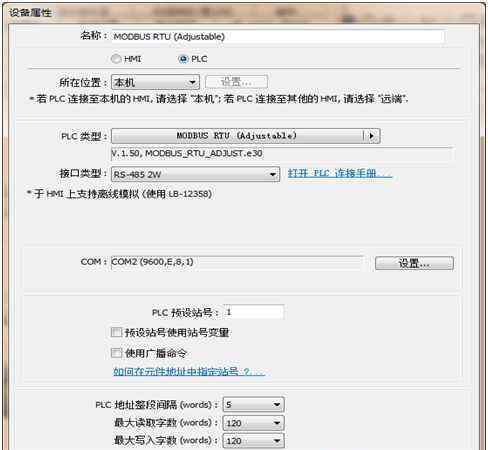

确认上图后弹出图1-2的对话框，点击“添加”弹出图1-3。“PLC型”选用MODBUSRTU(可调)，COM口参数与变频器参数一致。

图1-2

图1-3

3.创建起止和频率设置。

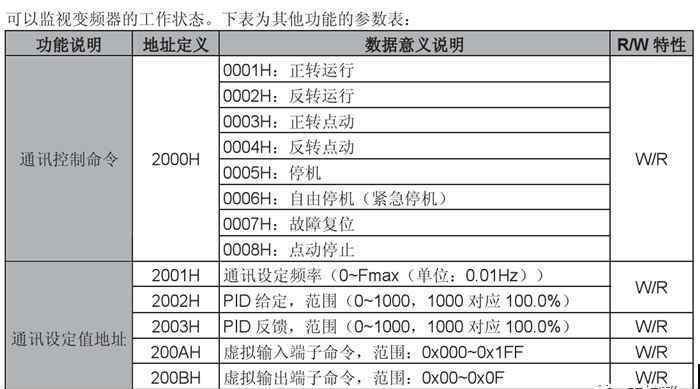

根据英飞凌的指令，通讯地址如图1-4所示，控制启停命令地址为2000H。写1的时候是正向旋转，写2是反向旋转，写5是停止等。控制频率的地址为2001H，单位为0.01HZ，即100代表1HZ。

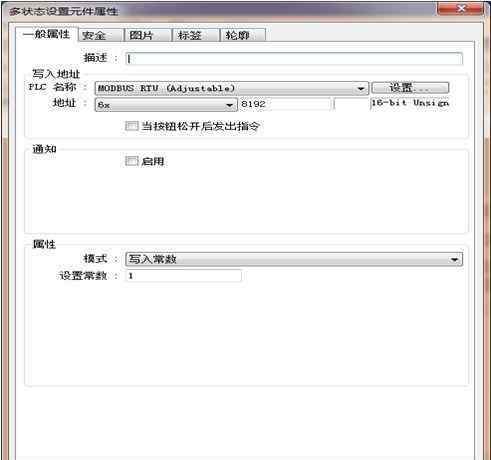

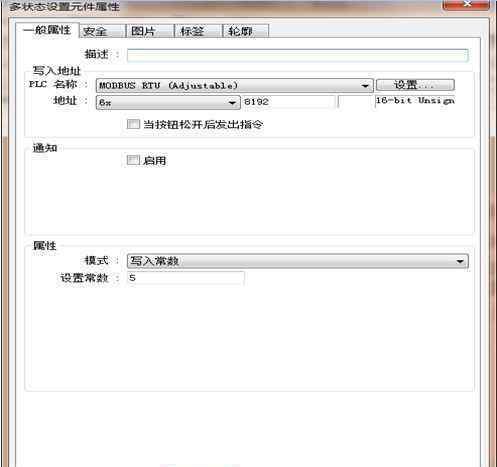

使用“多态设置元素”创建起止按钮，弹出如图1-5所示的窗口。选择MODBUS RTU(可调)作为PLC名称，选择6X作为地址(写单个寄存器)，将2000H转换为十进制8192。属性设置为写入常量1，使用相同的方法创建一个停止，属性写入常量5。如图1-6所示。

图1-5

图1-6

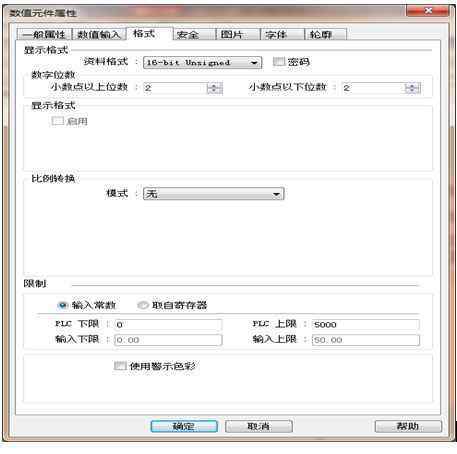

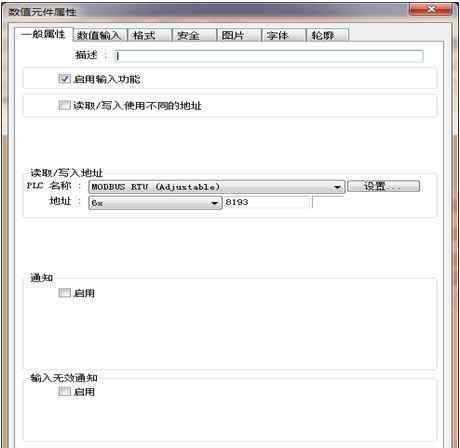

使用“数字元素”创建频率输入，如图1-7所示，格式如图1-8所示。

图1-7

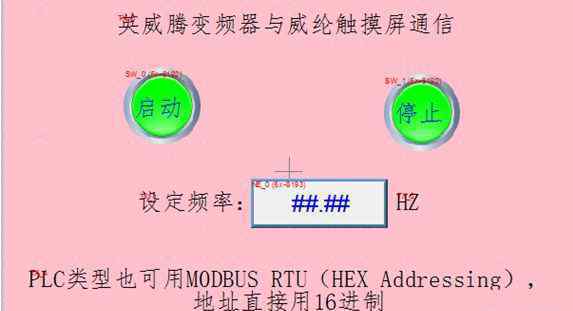

创建一个如图1-9所示的好图片:

图1-9

4.设置变频器参数。

P00.01=2运行命令通道设置为通信运行命令通道。

P00.06=8频率源设置为MODBUS通讯设置。

P14.00=1。本地通信地址设置为1。

P14.01=3通信波特率设置为9600

P14.02=1数据位校验格式为RTU偶数校验(E，8，1)

设置完成后，将PLC通信端口3连接到变频器RS485+，将8连接到变频器RS485-。连接后可以进行通讯测试。
