电平 RS232电平、CMOS电平、TTL电平是什么，区别是什么？

什么是TTL电平，CMOS电平，RS232电平？两者有什么区别？一般来说，CMOS电平比TTL电平具有更高的噪声容限。

1.TTL电平标准

输出l:

输入l:

TTL设备输出的低电平应小于0.8V，高电平应大于2.4V..输入，低于1.2V视为0，高于2.0视为1。因此，TTL输入的噪声容限在低电平时仅为(0.8-0)/2=0.4V，在高电平时仅为(5-2.4)/2=1.3V。

2.CMOS电平标准

输出l:

输入l:

由于CMOS电源为12V，3.6V以下输入为低电平，噪声容限为1.8v，3.5V以上输入为高电平，噪声容限为1.8V，具有比TTL更高的噪声容限。

3.RS232标准

逻辑1的电平是-3 ~-15 V，逻辑0的电平是+3 ~+15 V，注意电平的定义反转一次。

TTL和CMOS水平有什么区别

1.电平的上下限定义不同，CMOS抗噪面积更大。ttl一般为1.7V和3.5V，CMOS一般为2.2V和2.9V，不准确，仅供参考。

2.现在的驾驶能力不一样。ttl一般提供25 mA的驱动能力，CMOS一般提供10 mA左右的驱动能力。

3.所需的电流输入不同。一般ttl需要2.5 mA左右，CMOS几乎不需要电流输入。

4.许多器件兼容TTL和CMOS，这将在数据表中说明。如果不考虑速度和性能，一般设备可以互换。但是，需要注意的是，有时负载效应可能会导致电路工作异常，因为有些ttl电路需要下一级的输入阻抗作为负载才能正常工作。

4.TTL电路和CMOS电路的逻辑电平

VOH:逻辑电平1的输出电压

逻辑电平0的输出电压

VIH:逻辑电平1的输入电压

VIH:逻辑电平0时的输入电压

TTL电路阈值:

VOHmin = 2.4V VOLmax = 0.4V

VIHmin = 2.0V VILmax = 0.8V

CMOS电路阈值(电源电压+5v)

VOHmin = 4.99V VOLmax = 0.01V

VIHmin = 3.5V VILmax = 1.5V

TTL与CMOS的逻辑电平转换

CMOS电平可以驱动TTL电平

TTL电平驱动不了CMOS电平，需要拉电阻。

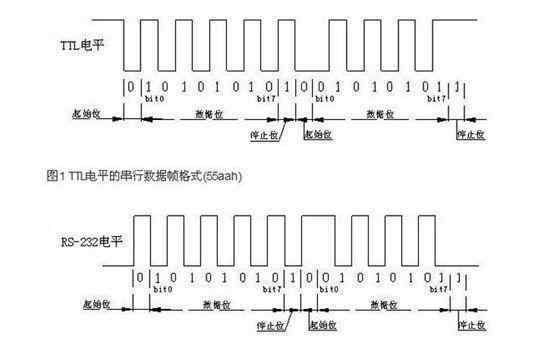

图:RS232和TTL/CMOS电平转换

目前常用的电平标准有TTL、CMOS、LVTTL、LVCMOS、ECL、PECL、LVPECL、RS232、RS485等。，以及一些速度较高的LVDS、GTL、PGTL、CML、HSTL、SSTL等。
