台达plc 台达PLC怎么学？台达PLC自学基础知识大全

1)可编程控制器的应用:开关逻辑控制；电机启停运动控制；步进电机或伺服电机单轴或多轴系统的位置控制过程控制；温度、压力、流量等连续变化的模拟量闭环控制；数据处理:加工机床数字控制的数据采集-计算-传输:数控系统的机器人控制:通讯网络:可编程控制器-计算机、可编程控制器-可编程控制器、可编程控制器-人机界面

2） 可编程控制器的分类与特点

一、可编程控制器的分类

1按结构形式分类

(1)整体式:做电源、I/O点、CPU、内存等。变成一个整体

(2)模块化类型:电源、I/O点、CPU、存储等。被制成多个模块

第二，根据输入输出点和内存容量分类

(1)超小型机:I/O点小于64，内存容量256-1k字节

(2)小型机:I/O点数64-256，内存容量L-3.6 KB

(3)中型机:I/O点256-2048，内存容量3.6-13K KB

(4)大型机:I/O点在2048以上，内存容量在13 KB以上

第三，按照功能分类

(1)低档机:基本功能、逻辑运算、计时、计数等。

(2)中级机:数据处理、子程序、远程I/O等功能强。

(3)高档机:模拟调节、智能控制、过程控制等功能强。

3）可编程控制器的特点

1编程简单，灵活性好

2.功能完善，实用性强

3可靠性高，抗干扰能力强

4体积小、重量轻、功耗低

5机电一体化

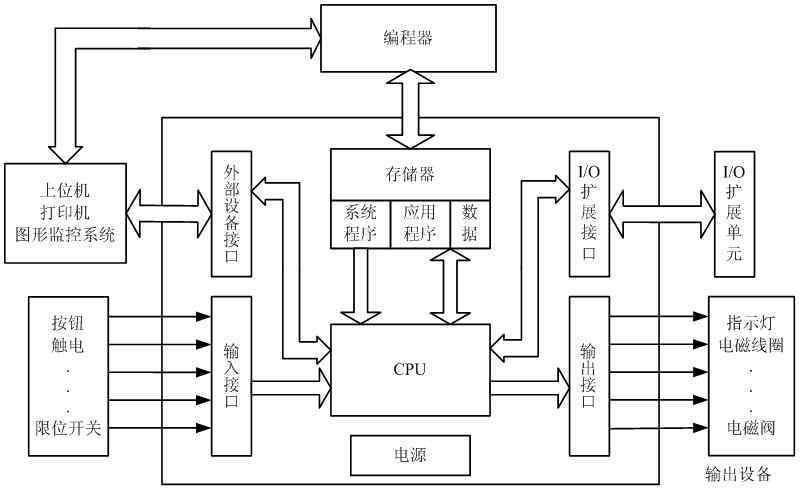

4） PLC的基本组成

1中央处理器的中央处理器模块

中央处理器

2内存

1)系统程序存储区2)用户程序存储区

3输入/输出模块

4电源模块

5程序员和编程软件

5） PLC的工作原理

1扫描技术

(1)输入采样阶段

(2)用户程序执行阶段

(3)输出刷新阶段

6）关于梯形图的格式，一般有如下一些要求；

每个梯形图网络由多个步骤组成，每个输出元素可以形成一个步骤，每个步骤可以由多个分支组成。通常，每个分支可以容纳11个编程元素。最右边的元素必须是输出元素。每个网络最多允许16个分支。

7） 台达PLC的系列

目前，达美PLC有es、EX、EH2、PM、SA、SC、SS、SX、SV等系列。每个系列的模型都有自己的特点，可以满足不同的控制要求。

ES系列性价比高，可以实现顺序控制。

EX系列有数字和模拟I/O，可以实现反馈控制。

EH系列采用CPU+ASIC双处理器，支持浮点运算，最快指令执行速度0.24μs..

PM系列可实现2轴线性/电弧差动补偿控制，最高脉冲输出频率达到500kHz。

SS系列轻便，可实现基本顺序控制。

SA系列内存容量8k步，计算能力强，可扩展8个功能模块。

SC系列有100k Hz高速脉冲输出和100k Hz脉冲计数。

SX系列有两个模拟输入和两个模拟输出，可以扩展八个功能模块。

SV系列外形轻巧，采用CPU+ASIC双处理器，支持浮点运算，最快指令执行速度0.24μs。

8）台达PLC的型号

达美公司的所有型号都是从DVP开始的，

1-2位为I/O点；

第三位是主机或扩展模块标志。

e:e类主机，x:扩展模块，s:s类主机；

第四位是型号标志，c:不可扩展主机，

s:标准主机，x:模数混合主机；

m:输入点扩展模块，n:输出点扩展模块，

p:输入输出扩展模块；

位5-6为电源类型，00:交流电源，01: DC电源，11: DC电源；

第7位是输出符号，r:继电器输出，t:晶体管输出，n:无输出模块；

第8位为“2”，表示功能提高。比如DVP 14ES 00 R 2表示为台达PLC，14个I/O点，E级标准主机，采用220V交流电源，继电器输出，属于功能提升型；在另一个例子中，DVP 16 XM 01 N是使用DC 24v电源的16点输入扩展模块。

9）台达PLC的周边设备

1程序编写器目前delta PLC程序编写器的型号是dvhpp02。

2 WPLSoft编程软件可以将梯形图程序输入到计算机上的PLC中，完成编程。WPLSoft编程软件可以从达美官网(www.delta-cimic.com)免费下载使用。

每个部门的3条连接线

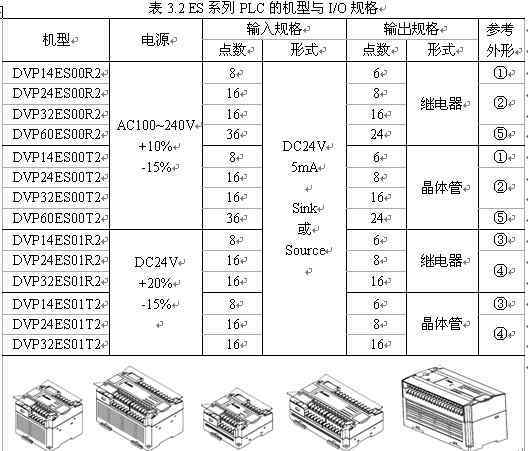

10）ES系列PLC的构成

ES系列PLC是仲达电通生产的超小型PLC产品，在某些功能上甚至可以媲美主机。主机内有高速计数器，可以输入频率为20kHz的脉冲，输出频率为10k Hz的脉冲。ES系列PLC还具有4个中断源的中断优先级管理，以及RS-232c和RS485通信接口。

台达PLC还有配套的扩展模块，如I/O模块、智能模块、测温模块等。1 ES系列PLC最多可以扩展到256个I/O点。

台达PLC的智能模块主要是A/D和D/A模块，需要测量和控制模拟量时可以连接。

在温度测控的情况下，测温模块可以连接PLC，测温模块可以使用PT100热电阻或J、K、R、S、T热电偶作为传感器。

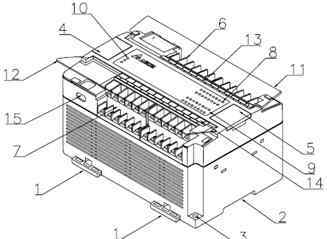

1.DIN固定扣:PLC主机可以锁在DIN固定槽上。

2.DIN固定槽:可编程控制器主机可安装在DIN固定板上。

3.螺栓孔:PLC主机可以用螺栓固定在控制箱的墙板上。

4.RS-232C通信接口

5.扩展模块插座

6-7.接线端子

8-9.输入输出指示灯

10.状态指示

①“电源”:接通电源后，“电源”指示灯亮；

②“运行”:程序运行时，“运行”指示灯亮；

③“错误”:程序出错时，“错误”指示灯亮；

11、12塑料盖

13.14输入/输出铭牌

15.RS-485通信端口

以上是达美PLC自学的基础知识。如果你学PLC，可以在季承论坛免费下载软件和案例。如果你有任何问题，请留言。
