band NBIoT三种部署方式

作者:吴老四廖通信

资料来源:教育和职业培训计划

NB-物联网支持三种部署模式:带内、保护带和独立。

本文介绍了NB的三种运营模式。

那个谁，你叫什么名字

关于运营模式的翻译，列举如下:工作模式，工作模式，运营模式，部署模式，部署场景，运行模式……七瓜节奏有必要补吗？

其实这些词都是一个意思，所以我选择翻译成部署模式。此外，我从爱立信的一份文件中看到这样一句话:NB-IOT也有三种部署模式，命名为:独立运行、保护带运行和带内运行。其中使用的部署非常合适。

三种部署方法

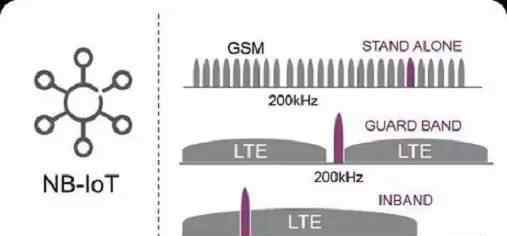

NB-物联网支持三种部署模式:带内、保护带和独立。

独立部署(独立操作)

简称ST

独立于LTE，可以与LTE完全解耦

适合再培养GSM频段。GSM的信道带宽为200KHz，对于NB-IoT 180KHz带宽来说正好空，两侧有10KHz的保护间隔。

护带操作；防护带操作

简称GB

不占用LTE资源

在LTE边缘保护频段使用未使用的180千赫带宽资源块

带内操作)

简称IB

占据长期演进的一个PRB资源

PCI可以和LTE一样，也可以和LTE不一样。一般来说，如果采用IB，往往会设置成和LTE一样(问题出在哪里？第一，NB也有PCI，所以同频组网是可行的，不同于GSM。二是有504 PCI，可以复用LTE的PCI方案。第三，PCI的产生和功能基本相同。)

LTE载波中间的任何资源块都可以使用。这是真的吗？作者提出疑问。)

我们不妨这样想:在LTE系统中，中间六个PRB是固定的，用于小区搜索，其中会放置PSS、SSS和PBCH信道。在IB部署模式下，如果可以如上所述利用LTE载波中间的任何一个资源块，那么将不可避免地出现NB部署和LTE中间6个PRB资源的冲突。

所以，这件事一定有问题！

请看下表:在nb-IOT带内操作中小区连接的允许LTE prb指示。

从上面，我们至少可以读到三件事:

一、LTE 1.4M带宽下不支持IB模式的NB；

第二，无论哪种带宽采用IB部署模式，都避免了中间的6个prb，因为这是同步信号和MIB报文，将用于传输LTE

第三，除了中间6个不能部署NB的prb，还有一些prb不能用来部署NB。

换句话说，实际部署是有限制的，规定每个带宽下可用于部署IB模式的PRB是有限的，只能使用少数固定的PRB。原因是NB的中心频点要满足100kHz光栅，确实不是某些数据里说的什么资源。

三种部署方法的性能比较

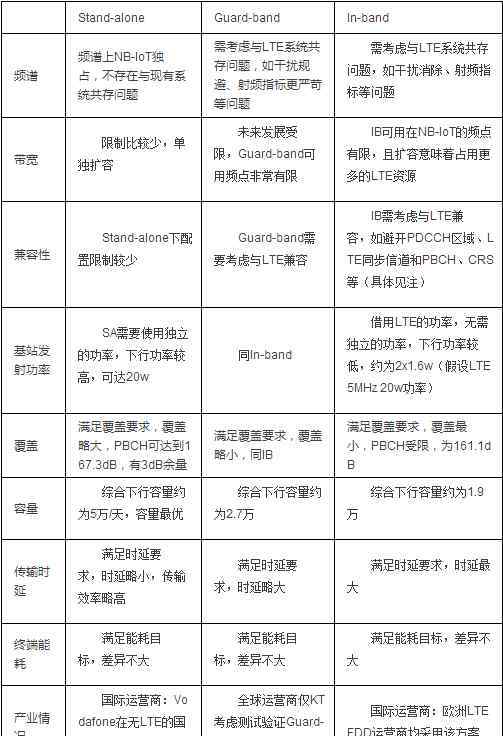

从频谱、带宽、兼容性、覆盖范围、容量、延迟、终端能耗、工业条件等方面对以下三种部署模式进行了比较:

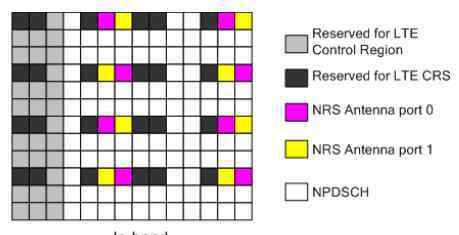

注:三种工作模式资源使用的主要区别是带内需要预留额外的LTE CRS和PDCCH符号，每ms开销约为28.6%。

如下图所示:

上面两张图，你只需要知道，对于独立部署来说，是耳目一新，而非常流行的IB模式，让你看到老花眼的信息。具体渠道占用的细节在下面作为重点详细说明，这里只做直观感受。

根据上表综合因素，对于CMCC来说，初期试点可能优先考虑独立频谱部署，其次是IB和GB。

终端如何区分网络使用的方式？

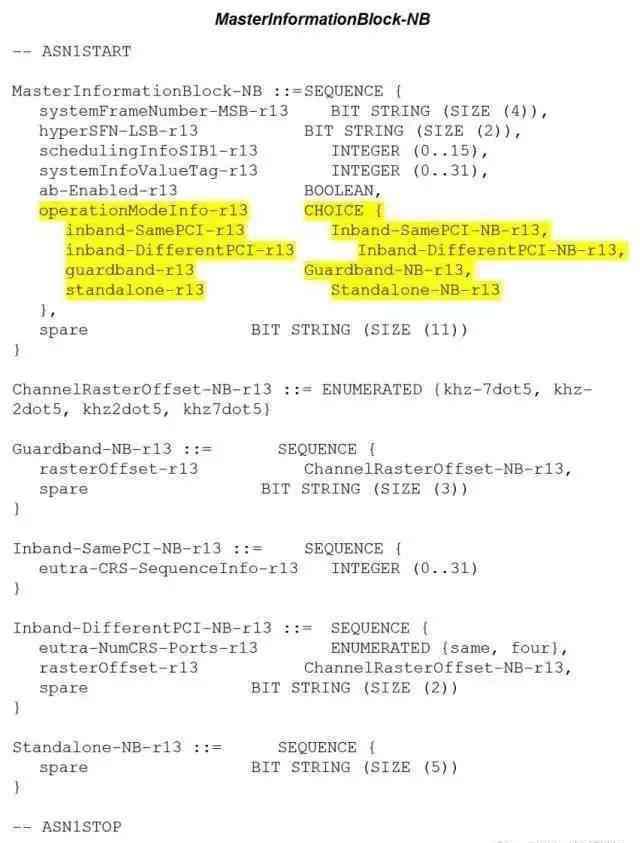

要回答这个问题，需要对NB有深入的了解，包括NB的渠道、MIB、SIB等消息的内容。这里作者只给出结论并在MasterInformationBlock-NB中指明，然后在后面谈到物理通道和SIB消息时给出具体的技术细节。

、
