安防监控方案 数字视频安防监控系统方案

在监控中心，通过电视墙实时显示整个建筑内外各监控区域的现场情况。本项目视频安防监控系统基于物联网的传输方式，可以实现不同设备和系统的互联互通和相互控制，实现视频、音频、报警信息的采集、传输/转换、显示/存储和控制。

来源:智能弱电工程

需求分析

数字视频安防监控系统主要是对项目中的公共区域进行全方位的24小时不间断视频监控。在监控中心，通过电视墙实时显示整个建筑内外各监控区域的现场情况。本项目视频安防监控系统基于物联网的传输方式，可以实现不同设备和系统的互联互通和相互控制，实现视频、音频和报警信息的采集、传输/转换、显示/存储和控制；进行身份认证和权限管理，确保信息安全；应能与报警系统联动，提供与其他业务系统的数据接口，方便后期扩展，并能与各运动场馆和分控中心的视频信号连接。

混凝土配合比设计

一个

系统概述

该项目为综合办公楼，视频安防监控系统主要在电梯轿厢、门厅、各层出入口、地下停车场等处设置摄像头。，兼顾公共场所的安全和重要场所的隐私，摄像头的布局要严格合理。公共区域设置555台适应环境的摄像机，进行全面实时监控；整个数字视频安防监控系统的传输部分采用六种接线方式。

2

点分布

根据项目的特点和定位，需要红外摄像头来保证监控效果。如出入口、地下走廊等处的红外枪摄像头。；电梯轿厢、电梯前室和走廊选用红外圆顶摄像机。楼外区域、一楼门厅、屋顶平台选用红外高速球摄像机。

系统中有555个摄像头。

设计原则:

红外半球安装区域:楼梯前室、电梯前室、走廊两侧、走廊、正门厅、主楼和附楼出入口

室内快球安装区域:一楼、屋顶平台等大面积；

室外快球安装区:中学外广场及周边地区；

红外线栓机:地下车库车道、车辆入口等。；

电梯半球:每个电梯内部。

三

系统组成和结构

系统采用网络架构，可以通过工作站、工作站客户端等方式进行扩展，保证后期可以将关键视频图像接入110监控系统。

本项目数字视频安防监控系统的组成与常规模拟监控系统基本相同，由前端设备、传输设备、控制设备和显示设备组成。

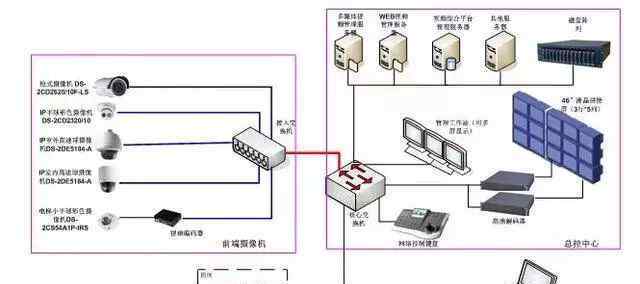

3.1系统结构图

3.2前端设备

摄像头部分安装在监控现场，包括摄像头、镜头、防护罩、支架和云台等。它的功能是拍摄监控区域，并将其转换成电信号。

摄像头部分是监控系统的前端，是整个系统的“眼睛”。它将监控内容转换成图像信号，并将其传输到控制中心的监视器。相机部分的质量和它产生的图像信号的质量将影响整个系统的质量。

由于视频安防监控系统是基于IP网络传输的，所以除了直接连接到网络的IP摄像头之外，所有前端电梯摄像头都连接到视频编码器，完成监控信号的输入，将模拟视频信号数字化压缩形成IP数据包，通过网络传输到指定的目的地址。每个视频编码器占用网络上一个IP地址，根据邻近原理对前置摄像头进行编码。

视频编解码器支持至少两个流，系统采用的视频流控制技术是可变流管理技术，即在设置带宽上限的情况下，可以动态调整任意视频的带宽。

3.3传动部分

前端设备到视频编码器的传输:前端电梯摄像头的视频信号采用屏蔽视频电缆，根据摄像头的安装位置采用SYV75-5同轴电缆，保证监控信息的准确传输。控制线采用RVVP2*1.0屏蔽双绞线。电源线采用RVV2*1.0电缆。从IP摄像头、视频编码器到接入交换机，使用了六种类型的非屏蔽双绞线；接入交换机到监控中心核心交换机之间使用光缆，保证主干网的数据带宽。

3.4控制中心

控制中心是整个系统的“心脏”和“大脑”，是实现整个系统功能的工程。由于整个项目面积较大，二期及后续建筑应预留一个扩建的空房间。所以要求采用目前主流的数字传输解决方案，方便存储和分控，还可以支持网络远程观看。

监控中心采用智能安防监控箱作为前置摄像头接入，提供视频记录、检索、系统管理、视频数据存储等服务。监控视频在墙上监控，通过监控客户端工作站实现系统管理和实时监控操作。可以浏览所有前端视频，操作所有设备。

该系统被配置为:

显示部分:46寸超窄LCD拼接单元，3行*5列，亮度450cd/m2，对比度3000:1，拼接缝小于7.3mm，视角178，响应时间8ms，VGA/RGB/AV接口，含拼接屏幕匹配设备。

报警平面控制原理图电子板，包括摄像机控制点(编号)和周界显示；关键区域报警显示。

3.5网络架构设计

由于采用数字监控，该方案设计了一个监控专网，该专网与工作网分离，保证了系统的安全性和可靠性。根据摄像头接入情况，监控系统接入交换机采用100M本地以太网架构，能够满足视频监控数据传输的需求。由于所有数据必须通过中央交换机传输所有摄像机的监控、存储数据和被叫视频回放数据，建议采用1000M以太网架构，能够满足监控数据传输的需求。

3.6存储系统设计

每个前端的总存储容量(GB)=[视频流大小(Mbps)×60秒×60分钟×24小时×存储天数/8]/1024

图像分辨率

代码流

视频大小

1天(g)

视频大小

15天(g)

视频大小

30天(g)

4CIF

2Mbps

21.09

316.41

632.82

WD1

2Mbps

21.09

316.41

632.82

720P

2Mbps

21.09

316.41

632.82

1080P

4Mbps

42.18

632.82

1265.64

系统功能

本方案中基于IP网络的数字视频监控系统的主要功能包括:

开放兼容的系统

开放兼容接入:系统支持国内主流厂商IPC通过ONVIF和PSIA协议接入，开放性高，兼容性强。

开放系统:系统开发接口，支持兼容接入其他标准视频监控平台。

全频道高清接入:可支持高达500W像素的高清网络视频预览、存储和回放。

高清双输出/双操作:系统支持HDMI和VGA双高清(1080P)双输出双操作，大大提高了预览清晰度和操作便利性。

系统质量可靠

EXIR专利技术:点阵红外IPC产品采用海康世界第一专利的矩形光斑透镜，拥有表面发光技术、黑水晶封装技术、双面复合透镜技术、智能SMART IR技术四大核心技术，使红外监控屏中心不外露，甚至没有暗角，红外距离达到50-80米。

结构精巧:精准的散热设计，高效的散热材料将摄像头的温升控制在较低水平，可延长IPC使用寿命一年。专利黑色抗反射遮阳伞能有效防止红外干扰和阳光干扰造成的图像模糊。

智能硬盘管理:系统支持磁盘预分配，在硬盘初始化时预分配索引和视频文件，消除磁盘碎片的产生，延长硬盘寿命；支持Smart功能，及时获取硬盘Smart检测信息，准确反馈硬盘工作状态，并给出预警，保证数据存储安全可靠；支持硬盘休眠，不工作的硬盘能及时进入休眠状态，降低功耗，延长硬盘使用寿命。

用户操作方便

一键添加:系统支持自动添加IPC的功能。运行时，先将IPC和NVR联网，然后在系统运行界面上一键自动添加，可以一步完成添加，大大减少了建设和维护的工作量。

一键录音:系统支持录音方案的一键配置，一键即可配置所有通道的运动检测功能，是施工操作和后期维护管理的简便应用。

一键定位:系统支持3D定位操作功能。当选择要放大的位置时，球机可以自动显示屏幕上以该区域为中心的图像。一键锁定目标，避免了复杂的操作，大大提高了操作效率。

一键上网:系统支持Hikvision自建动态域名解析服务系统HiDDNS UPnP(通用即插即用(Universal Plug-Play)功能，无需注册使用第三方域名。

一键调用:系统可以在云台的控制界面下一键调出球机的菜单，使球机的参数调整更加方便。节约投资成本。

升级新编码引擎后，前端高清IPC分辨率为720P(130W像素)，只有1~2M比特率，1080P(200W像素)，只有3~4M比特率，有效降低了网络带宽和存储成本。

系统支持PoE开关，PoE开关通过网线直接连接到具有PoE功能的高清IPC，既可以传输视频信号，又可以为其供电，有效节省了电源布线成本。

实时图像查看

它应该能够根据指定的设备和频道实时观看图像，并支持监控图像的显示、缩放、捕捉和记录。

实时监控图像的质量应清晰流畅。

历史图像的检索和回放

历史图像数据应根据指定的设备、频道、时间、报警信息等要素进行检索、回放和下载；回放应支持正常播放、快速播放、慢速播放、逐帧进退、画面暂停、图像捕捉等。；支持回放图像的缩放显示。

前端编码器支持双码流，可以满足实时监控和存储的需求。可以采用不同的编码方法、分辨率和带宽来满足必要的实时监控和存储策略。

遥控

应能通过手动或自动操作远程控制前端设备的各种动作；应设置控制优先级，并采取相应措施确保对高级用户请求的优先响应。

系统的人机交互

支持Web管理；

要有直观、友好、简洁的人机交互界面；

应具有视频图像分割显示、信息提示等处理功能；

它应该能够反映自己的操作，并给出正常、报警和故障状态的指示。

监控中心保护

监控主机集成了总控中心的自我保护功能，集成了最多4个视频编码通道，用于集中门禁视频监控和远程自检，内置报警控制模块，有8个报警输入和4个报警输出，通过与门禁声光报警的联动，可以实现中央入侵防御检测和中央联动报警输出。

用户和权限管理

监控中心应具有授权和认证被访问用户的功能。用户和权限管理可以由各级监控中心独立或集中执行。用户和权限管理模块应定义用户操作设备、访问数据和使用程序的权限。监控中心的用户应有权获得其管辖范围内的历史图像和实时监控图像。当他们需要获得管辖范围内的历史图像和实时图像时，应获得有效授权。系统可以为前端设备的独占控制提供锁定和解锁功能，并且可以设置锁定和解锁模式。
