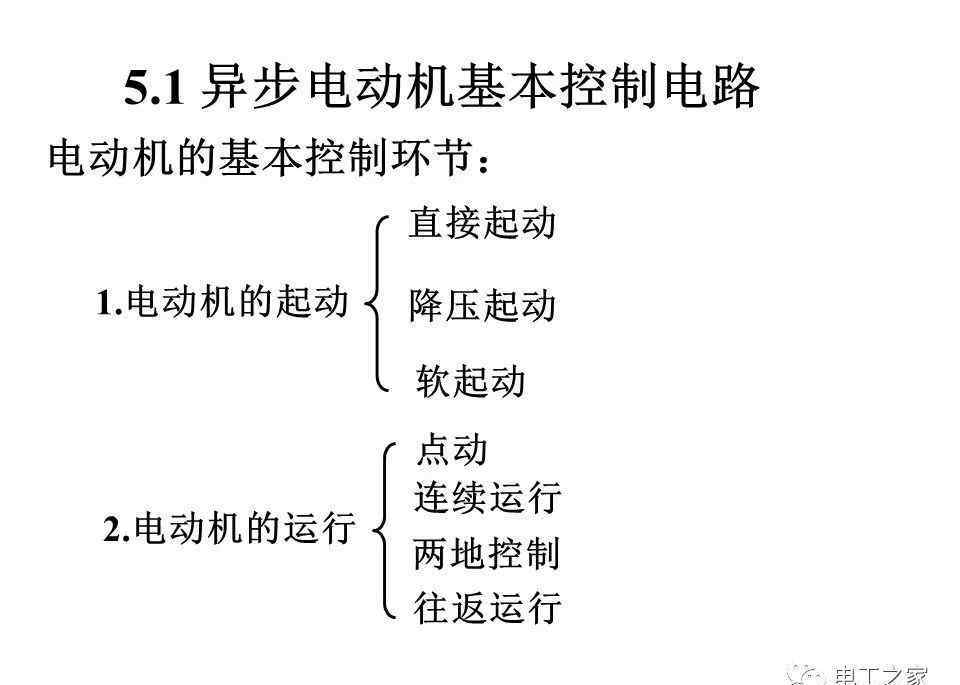

开环控制 电动机基本开环控制环节

目的:

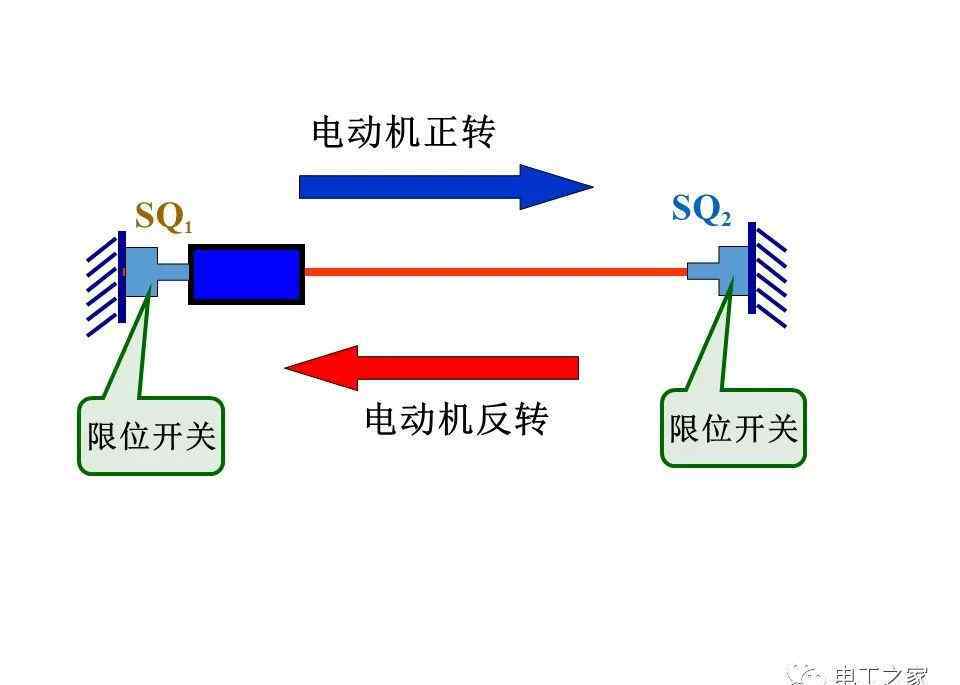

学习电气元件组成的鼠笼式三相交流异步电动机的启动、停止、反转和旋转。

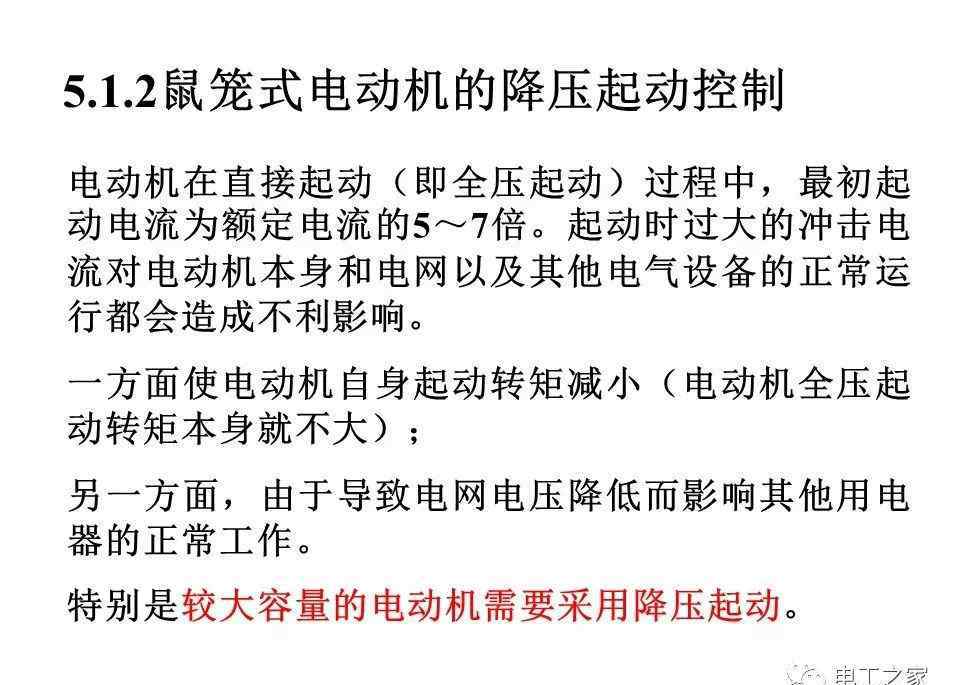

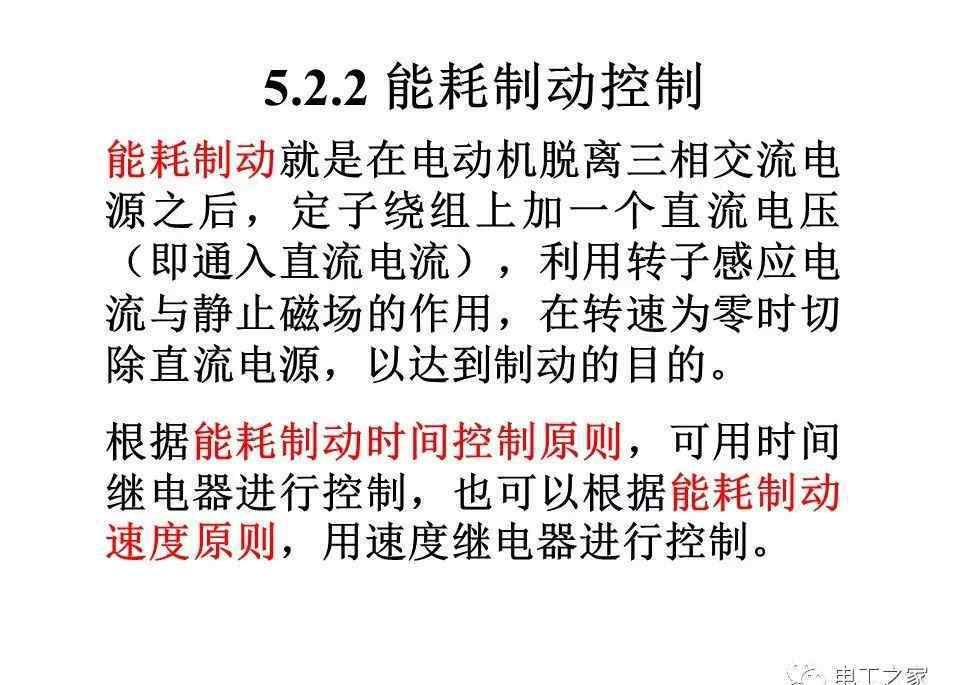

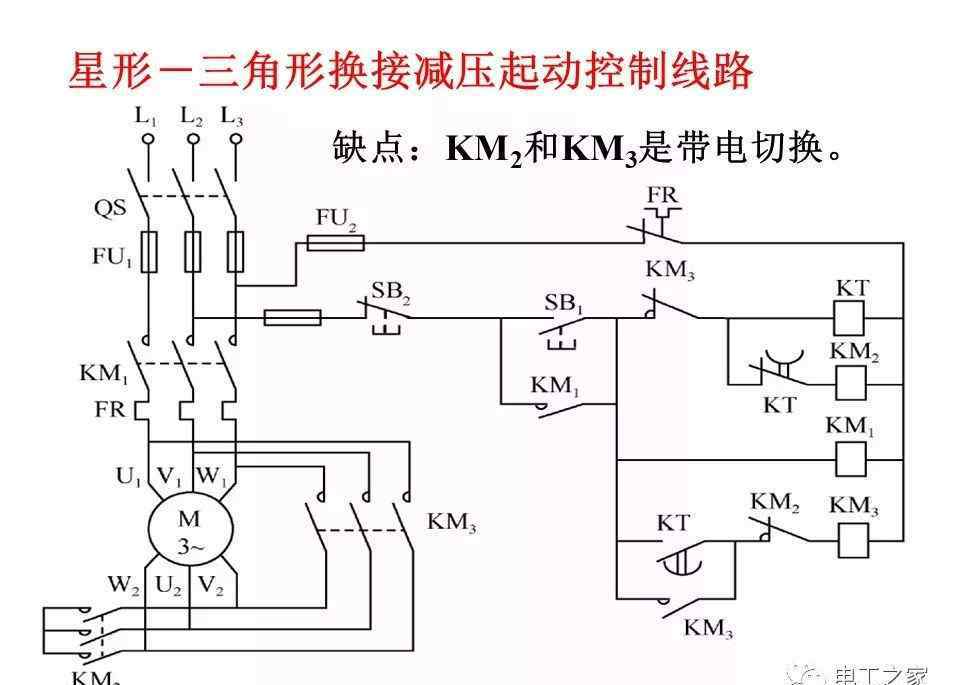

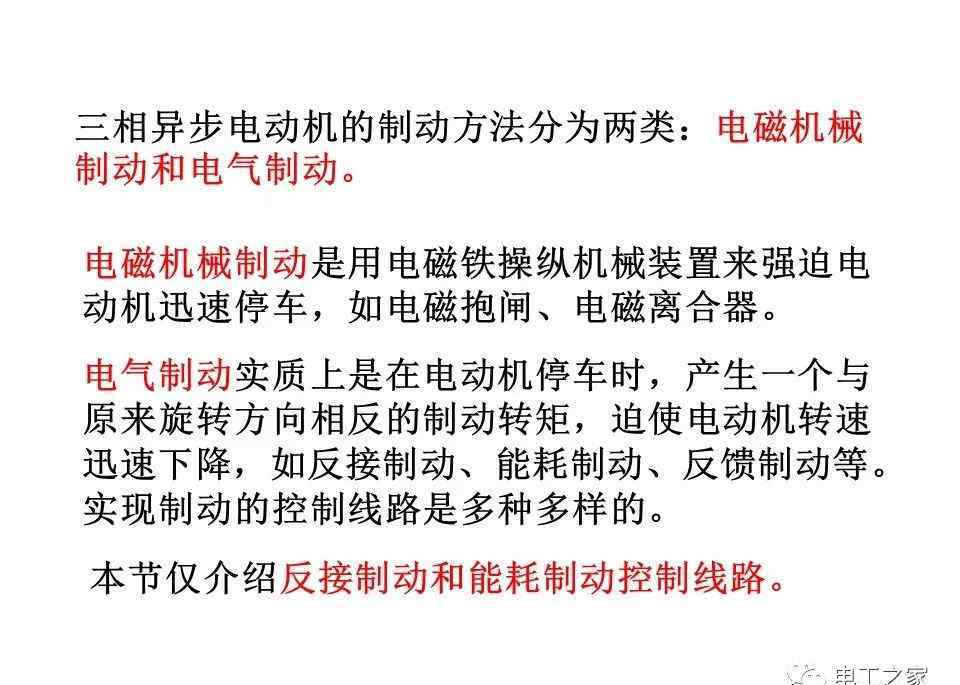

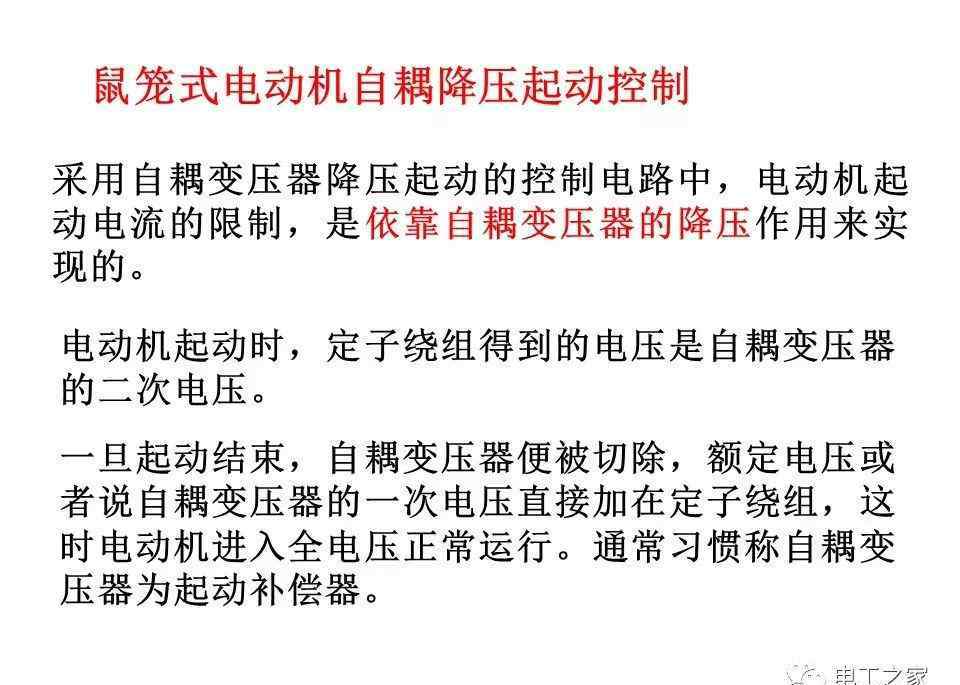

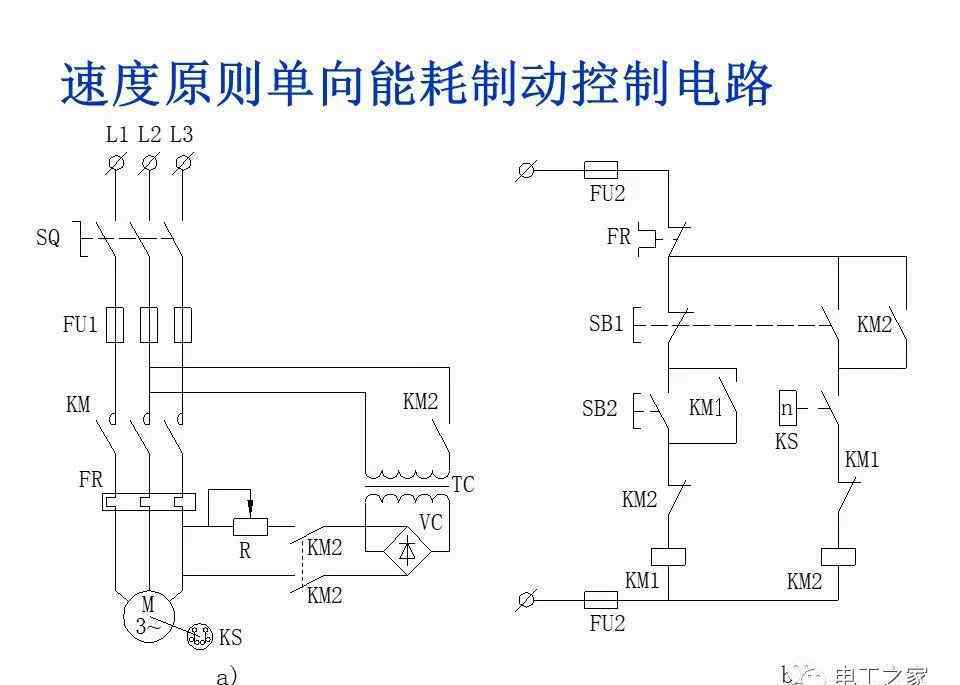

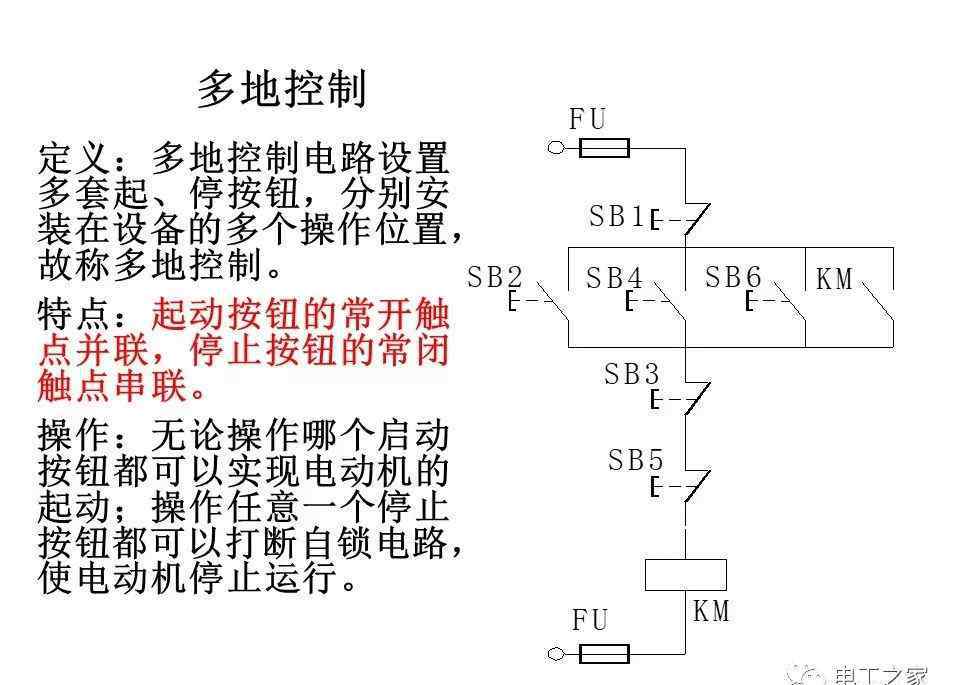

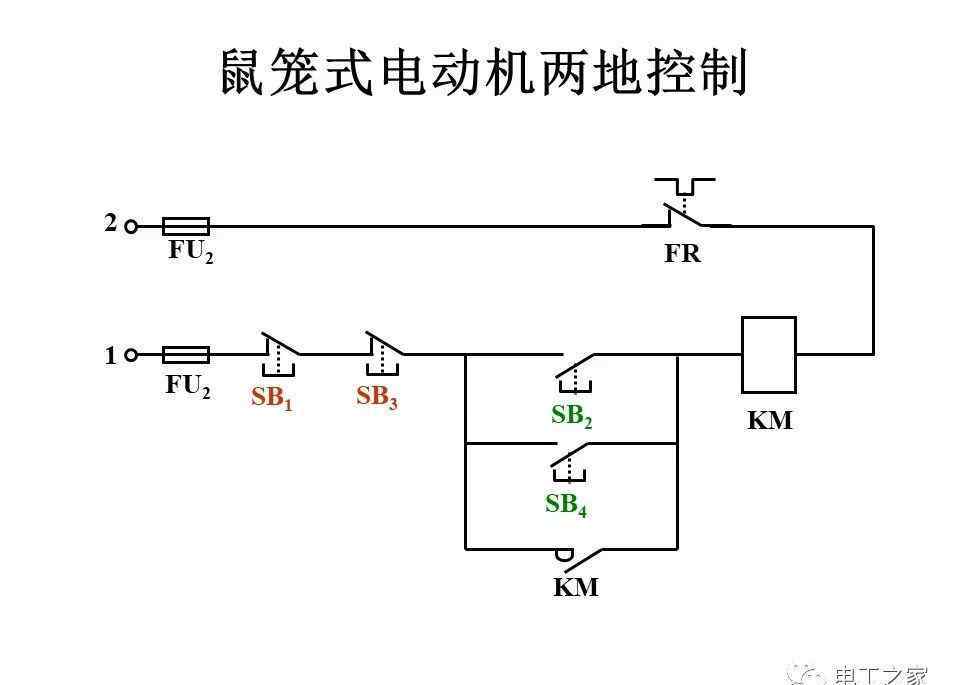

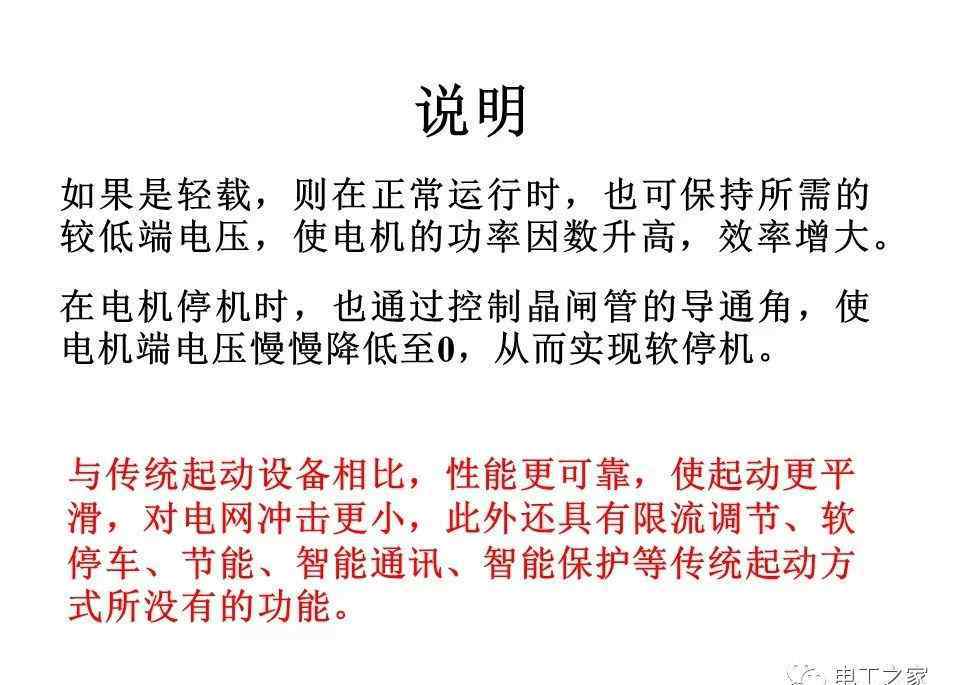

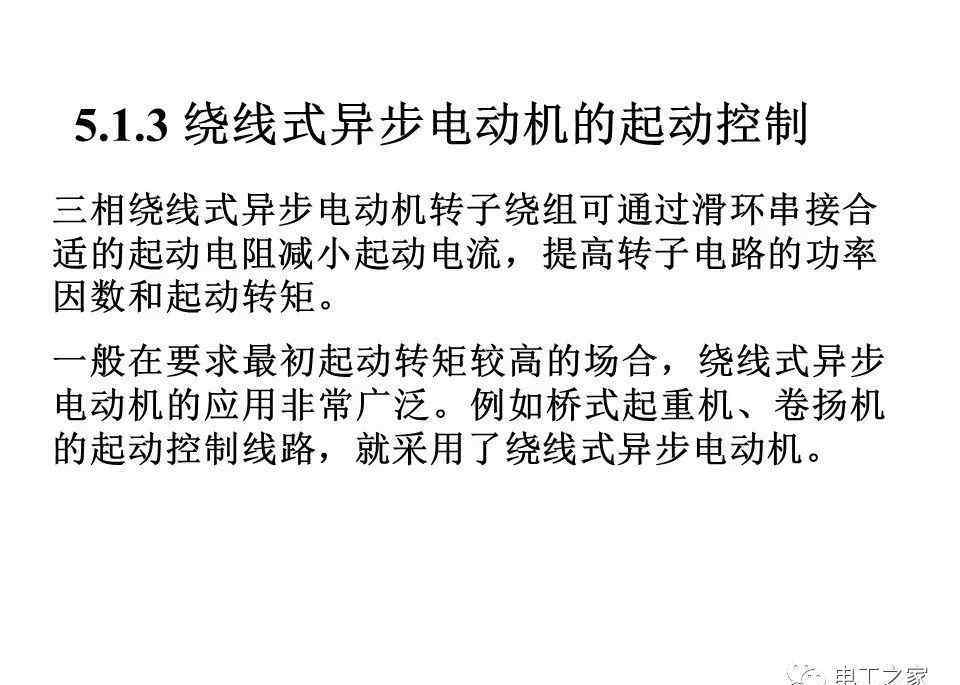

多位置多条件控制电路的基本原理；降压启动控制电路；制动控制电

路。

要求:

了解常用控制电路的设计思路，学会分析基本电路的工作原理，并记忆

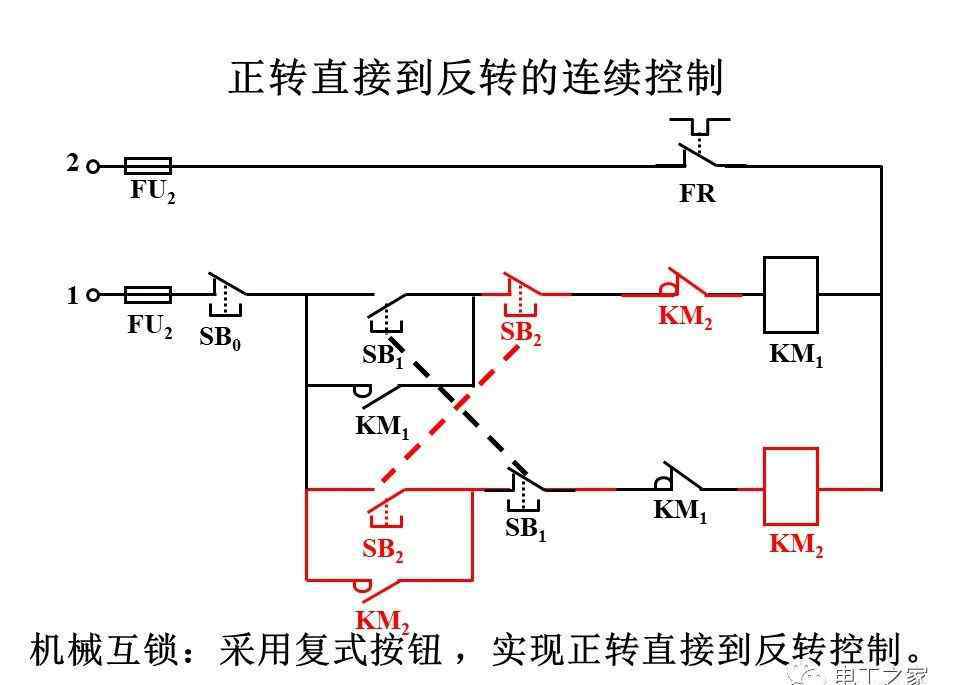

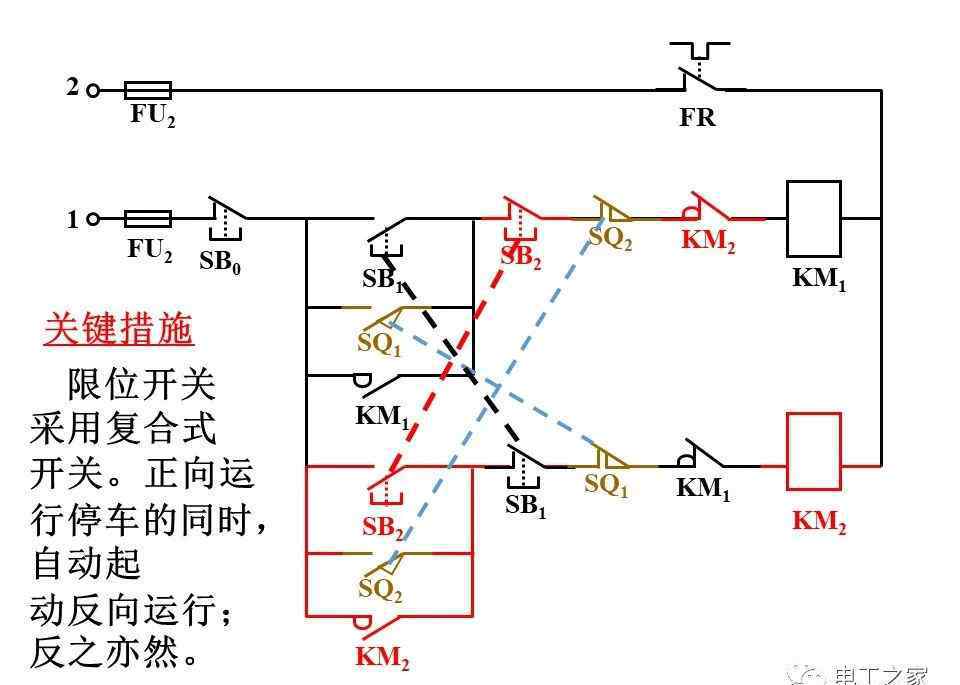

要求熟练掌握起停、正反转和二位控制电路的电路结构和特性

画这些电路。

继电器接触器自动控制系统

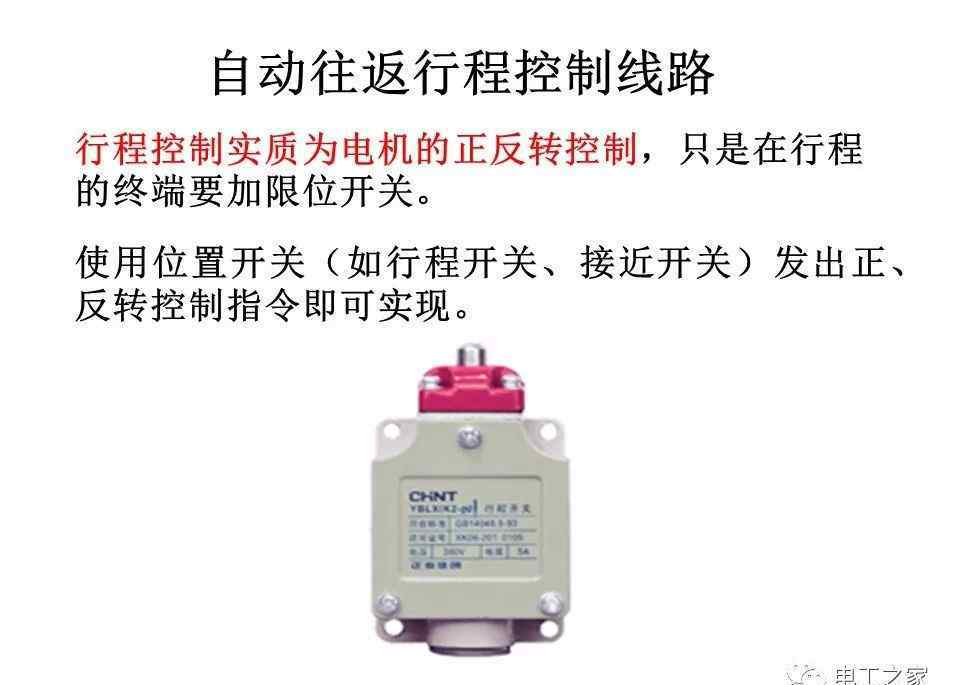

又称电气控制，主要由继电器、接触器、按钮、行程开关等传统低压电气元件组成。，以传统的试验方法为手段，以控制电动机的起动、制动、换向和调速为主要内容。

该系统具有结构简单、价格低廉、维护方便、抗干扰能力强等优点。它仍然是广泛应用于机床和许多其他机械设备中的基本电气控制形式，也是学习更先进的电气控制系统的基础。

缺点:接线固定，功能简单，体积庞大，灵活性差，工作频率低，易接触损坏，可靠性差。

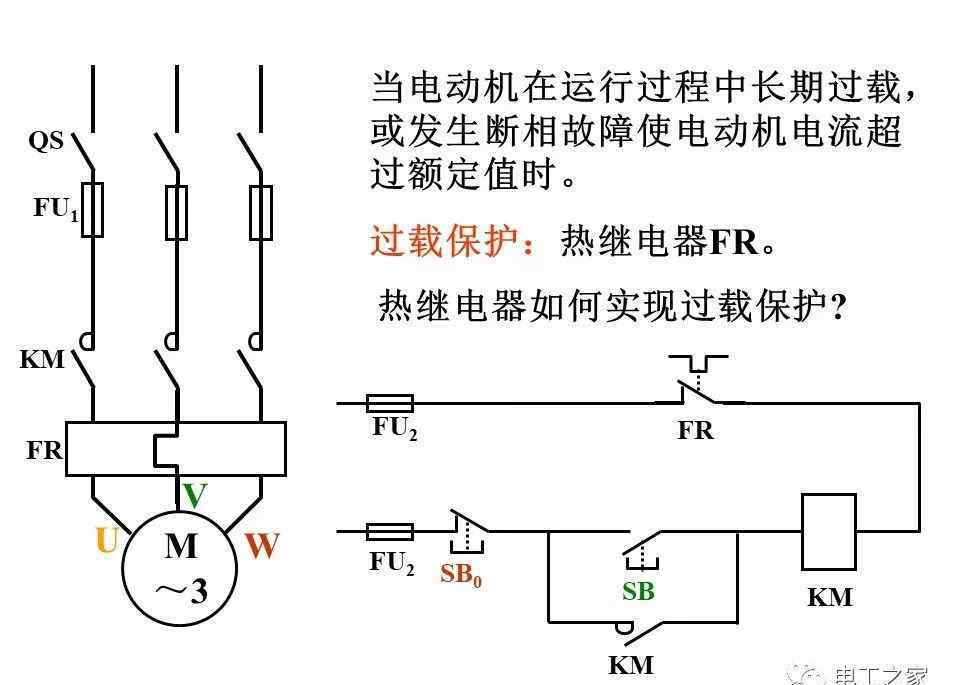

三相鼠笼式异步电动机全电压起动控制电路

优点:启动简单。

缺点:启动电流大，会降低所用电源线的电压，影响相邻负载的正常运行。

适用于电机容量10kW以下，电机容量小于电源变压器容量20%的场合。

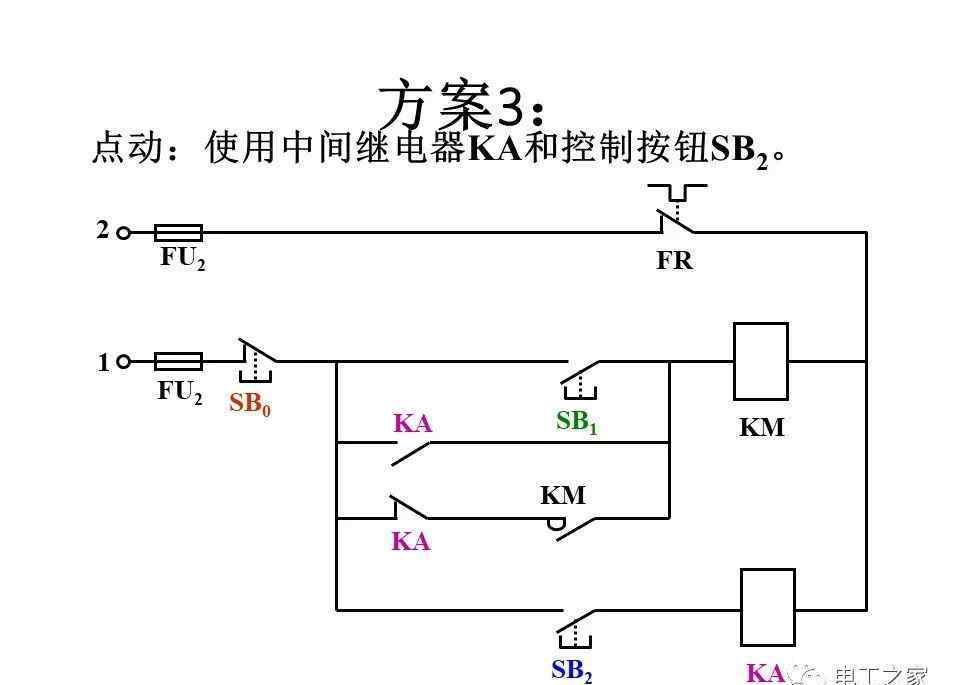

点动和连续运行控制电路点动和连续运行控制电路

一种既能实现连续运行又能实现点动的控制电路。

控制要求:按下连续运转按钮，电机将保持旋转。当电机停止运行时，按点动按钮点动电机。

控制方案:控制电机的接触器应响应点动或连续指令。当点动和连续指令同时发出时，应优先发出连续指令。点动指令只有在连续指令取消后才能响应。

自锁电路可以实现长时间运动，取消自锁触点或使自锁触点失效可以实现点动。
