漏电保护器是我们生活中常见的产品。我们都知道它可以保护我们的安全，但是很多朋友不知道漏电保护器。漏电保护器一般由三部分组成，主要是检测元件、中间放大环节和操作执行机构。工作时，电气设备正常时，线内电流呈平衡状态，正负抵消。变压器中电流矢量的总和为零。由于初级线圈中没有剩余电流，所以不会感应到次级线圈，漏电保护器的开关装置处于闭合状态。当人受到电击时，电击会分散电路中的电流，所以漏电流会从人体流向大地，然后到达工作接地，然后回到变压器中性点，导致流入和流出变压器的电流不平衡。此时电流矢量之和不为零，初级线圈会产生剩余电流。因此会感应到次级线圈，当电流值达到漏电保护器限定的动作电流值时，自动开关跳闸，切断电源。以下小系列将介绍跳闸原因、跳闸排除方法、使用项目、如何选择漏电保护器的额定漏电动作电流、安装漏电保护器时是否需要接地线。漏电保护器的接线要点。

漏电保护器跳闸原因

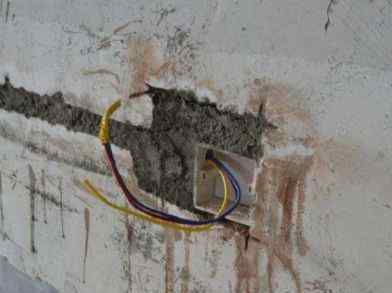

1.安装不良

如果漏电保护器的端子在安装过程中连接不牢固，往往会导致端子发热氧化，电线绝缘层被烧坏，并伴有着火的气味和橡胶、塑料的燃烧，导致线路欠压导致漏电保护器跳闸。

2.漏电保护器本身有问题

用户在购买漏电保护器时，应尽量从指定厂家或信誉好的商店购买，绝不要短期从一些个体户那里购买“三不”漏电保护器，这往往弊大于利。

3.漏电保护器与负载不匹配

随着家用电器的普及，很多家庭的负载电流已经远远超过了线路上漏电保护器的额定电流，导致漏电保护器跳闸。这种情况通常发生在空、电水壶等大功率家用电器的使用中。一般只要更换一个匹配的漏电保护器，问题就很容易解决。

4、负载或线路漏电、短路

如果漏电保护器因漏电或家用电器等负载短路而跳闸，可以通过拔掉故障家用电器的插头重新送电；如果是线路漏电或短路，就比较难了。一些简单的故障可以先解决，让一些线路暂时恢复输电。具体方法如下:漏电保护器跳闸时，先断开各支路，再送漏电保护器。当它被送到一个支路时，漏电保护器跳闸，可以断定该支路有故障。只要这个分支断开，其他分支就可以恢复用电。这时，如果发现房间里的插座或灯没有电，故障往往就在这个区域。

5.电源的输入电压太高

虽然这种情况比较少见，但是非常危险，一般发生在三相四线供电的住宅楼(现在的住宅楼一般都是这样供电)。由于三相不平衡或老鼠等小动物的干扰，电源主零线断开时电压漂移，相电压可从220V变为380V，会导致漏电保护器跳闸。要区分这类故障，一是测试进线是否全部用电笔充电；二是看邻居是否也有跳闸现象，如果有，大多属于这种故障；第三，用万用表测量进线电压。此时，请不要强行关闭漏电保护器开关，否则很容易造成家用电器烧坏，严重时甚至会导致火灾等不良后果。此外，雷击进线也会引起过电压和漏电保护器跳闸。

漏电保护器脱扣消除方法

1.调试方法

主要是查找剩余电流动作保护器本身的故障。具体操作方法如下:首先切断电源，然后将剩余电流动作保护器的零序变压器负荷侧引线全部切除(二次、三次剩余电流动作保护器直接切除出线)，然后合上保护器。如果保护器仍不能投入运行，说明保护器本身有故障，应进行修理或更换。如果能正常工作，保护器本身没有故障，再找配电盘或者电路。操作方法如下:先切断各插座或交流接触器的负载，如果不能运行，说明配电盘有故障，检查各通道的电气和仪表设备绝缘是否良好，接线是否正确；如果能正常运行，配电盘没有故障。当确认故障发生在外侧道路时，可以采用支线搜索法寻找故障点。

2.目视检查方法

目测法是检查人员对故障现象进行分析判断，对包括剩余电流动作保护器和被保护线路设备在内的保护区域进行目测，从而找出故障点。巡检时应重点检查线路的复杂路段和转角处、分支处、交叉处等故障多发点。该方法简单可行，适用于寻找明显的故障点。如断线、导线接触、接线错误等。

3.数值比较法

数值比较法是借助仪器仪表对线路或设备进行测量，将测量值与原始值进行比较，从而找出故障点。需要指出的是，当线路中性线绝缘下降或设备中性线反复接地时，容易造成一般保护频繁跳闸，但二次保护器不跳闸。解决二次保护器跳闸时，不应通过用中性线切换相线的方式投入二次保护，可切除设备的重复接地线。

4.分割线排除法

在排除线路故障点时，低压电网的每条支线都可以按照“先主干、后分支、后末端”的顺序断开，只能尝试主线输电。如果主线无故障，主线可以正常运行。然后，分支机构和终端依次投入运行。当线路投入运行时保护器跳闸，故障点位于线路上，故障点可以在该线路上集中找到。

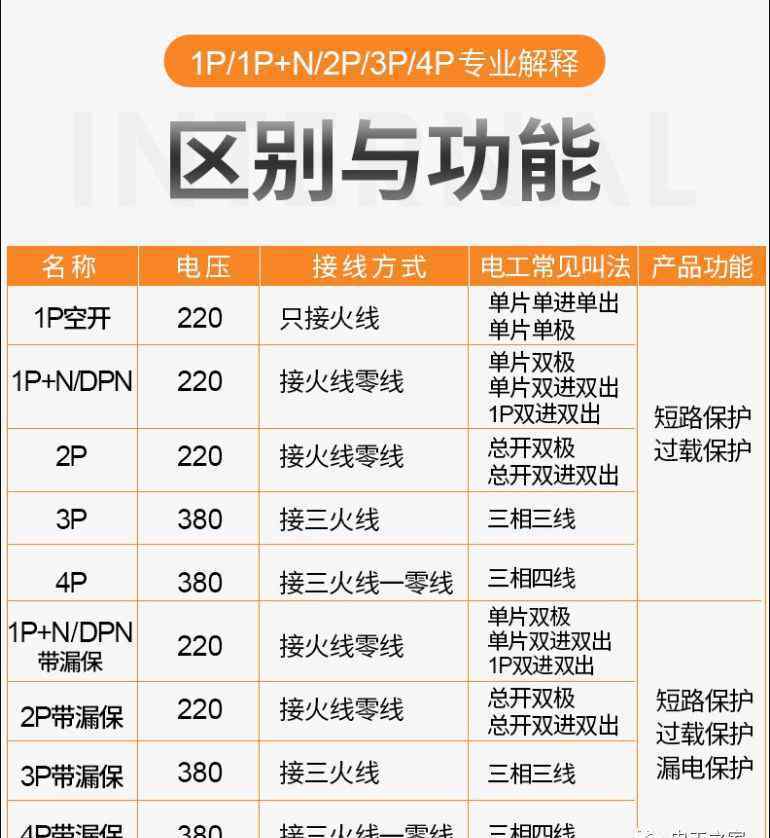

漏电保护器的使用

1.漏电保护器适用于电源中性点直接接地或通过电阻和电抗接地的低压配电系统。对于中性点不接地的系统，不应使用漏电保护器。由于后者不能形成漏电电路，即使发生接地故障，漏电保护器的额定工作电流大于或等于，保护器也不能及时动作切断电源电路；或者依靠人体连接故障点，形成漏电电路，促使漏电保护器动作，切断电源电路。但是对人体还是不安全。显然，必须具备接地装置的条件。当电气设备泄漏，泄漏电流达到工作电流时，可在0.1秒内立即跳闸，切断电源主电路。

2.漏电保护器保护线的工作零线N应穿过零序电流互感器。否则接通后会有不平衡电流使漏电保护器失灵。

3、零序保护线(PE)不允许通过零序电流互感器。因为当保护线(PE)通过零序电流互感器时，漏电流通过PE保护线再次通过零序电流互感器，导致电流抵消，在互感器上检测不到漏电流值。发生故障时，漏电保护器不动作，不能起到保护作用。

4.控制电路的中性线不能重复接地。一方面，重复接地时，在正常工作条件下，一部分工作电流通过重复接地回到电源的中性点，电流互感器中就会出现不平衡电流。当不平衡电流达到一定值时，漏电保护器就会失灵；另一方面，当由于故障发生漏电时，保护线上的漏电电流也可能通过电流互感器的特征线，回到电源的中性点，抵消了变压器的漏电电流，导致保护器拒动。

5.工作中性线N和漏电保护器后面的保护线(PE)不能合二为一。如果两者合二为一，当出现漏电故障或触电时，漏电流通过电流互感器回流，结果类似于情况(3)，导致漏电保护器拒动。

6.受保护电气设备和漏电保护器之间的线路不能相互接触。如果发生线间碰撞或零线交接，零序平衡电流值会立即被破坏，造成漏电保护器误动作；另外，被保护的电气设备只能并联安装在漏电保护器后面，并保证接线正确，不允许电气设备连接到实验按钮的接线上。

如何选择漏电保护器的额定漏电电流

正确合理地选择漏电保护器的额定漏电电流是非常重要的:一方面，当发生触电或漏电电流超过允许值时，漏电保护器可以有选择地动作；另一方面，漏电保护器不应在正常漏电电流的作用下运行，以防止供电中断造成不必要的经济损失。漏电保护器的额定漏电电流应满足以下三个条件:

1.为保证人身安全，额定漏电流不应大于人体安全电流值，国际公认30 mA为人体安全电流值；

2.为了保证电网的可靠运行，额定漏电流应避开低压电网的正常漏电流；

3.为了保证多级保护的选择性，下一级的额定漏电动作电流应小于上一级，每一级的额定漏电动作电流应相差112 ~ 215倍。

(1)一级漏电保护器安装在配电变压器低压侧的出口处。

该等级保护的线路较长，泄漏电流较大，其额定泄漏动作电流不得超过100毫安；没有完善的多级保护；完善的多级保护，电网漏电流小，非雨季75mA，200mA雨季；漏电流大的电网，非雨季100毫安，雨季300毫安。

(2)二级漏电保护器安装在支线出口处，被保护线路短，耗电少，漏电流小。漏电保护器的额定漏电动作电流应在上、下两级保护器的额定漏电动作电流之间，一般取30~ 75 mA。

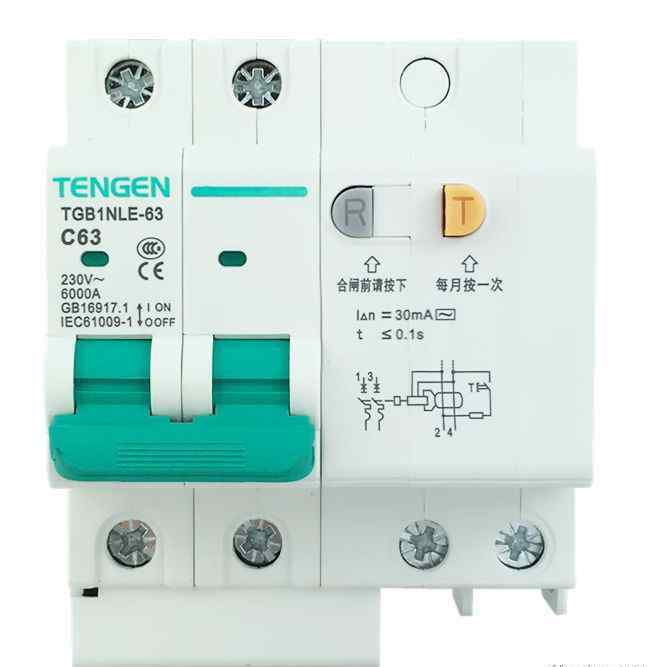

(3)三级漏电保护器用于保护单台或多台电气设备，是直接防止人身触电的保护装置。被保护线路和设备的用电量和漏电电流较小，一般不超过10mA，应选用额定工作电流为30 mA、工作时间小于011 s的漏电保护器。

装漏电保护器需要接地线吗？

无论是否安装漏电保护器，接地线都应连接，原因如下:

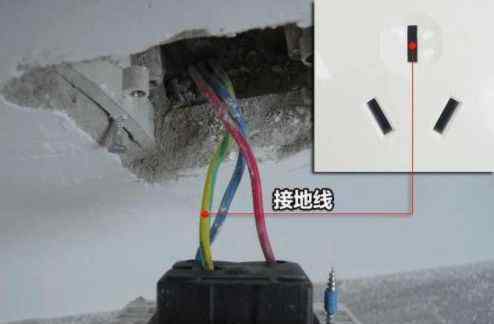

1.实际上，漏电保护器主要是通过检测火线和零线之间的电流是否平衡来判断家里是否有漏电。如果家里没有接地线，电器就会发生漏电，泄漏的电不能及时通过接地线引入地面。如果家里有人遇到漏电的电器，电流实际上会在短时间内通过人体，几乎是0.1秒。虽然时间短，但也会造成相应的伤害。

2.如果同时安装漏电保护器和接地线，发生漏电时，电流会通过地线引出，然后触发漏电保护器跳闸，保护家庭安全。

接地线不仅可以防止设备受到伤害，还可以保证家人的安全。因此，安装漏电保护器时，安装接地线更安全。

3.漏电保护器可能需要30毫安的电流才能引起跳闸，这种30毫安的电流对人体有害。另外，如果漏电保护器失灵，没有接地线，此时的危险会更大。

综上所述，如果家里装了漏电保护器，还是需要接地线的，双倍保证，更安全！

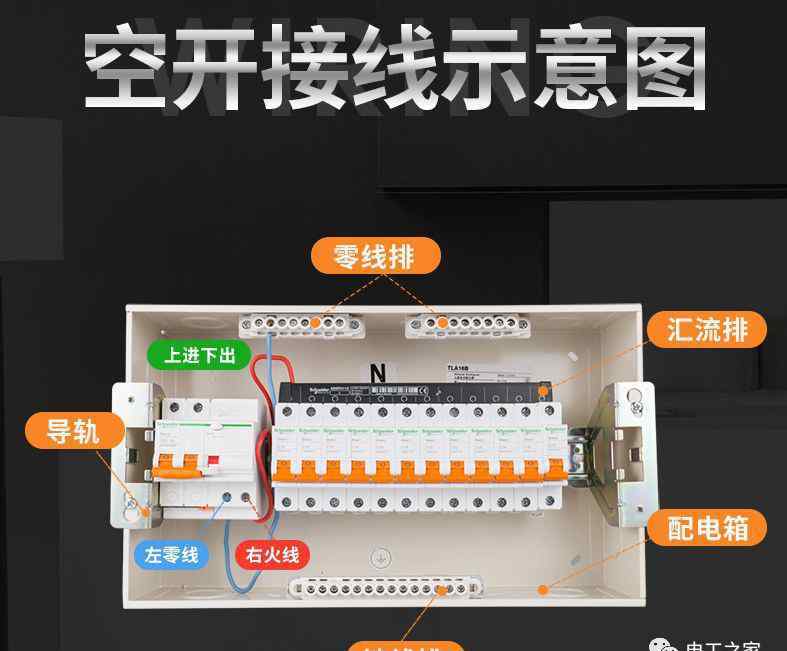

漏电保护器的接线点

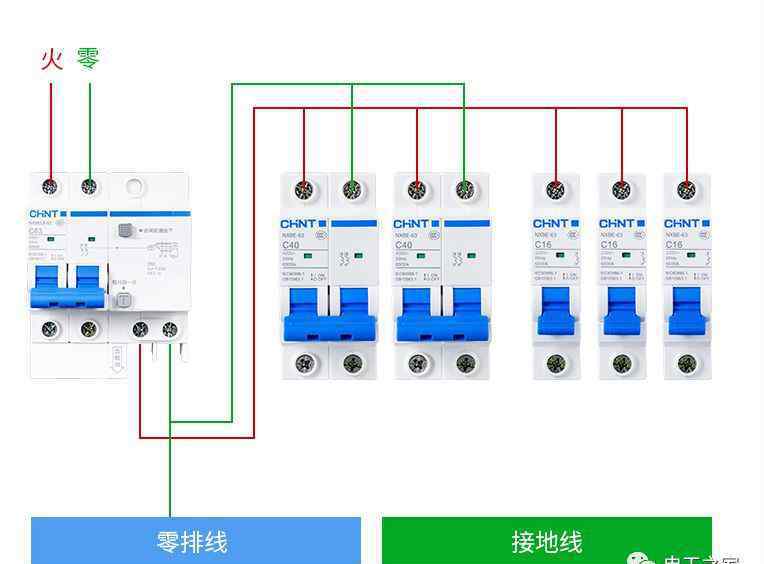

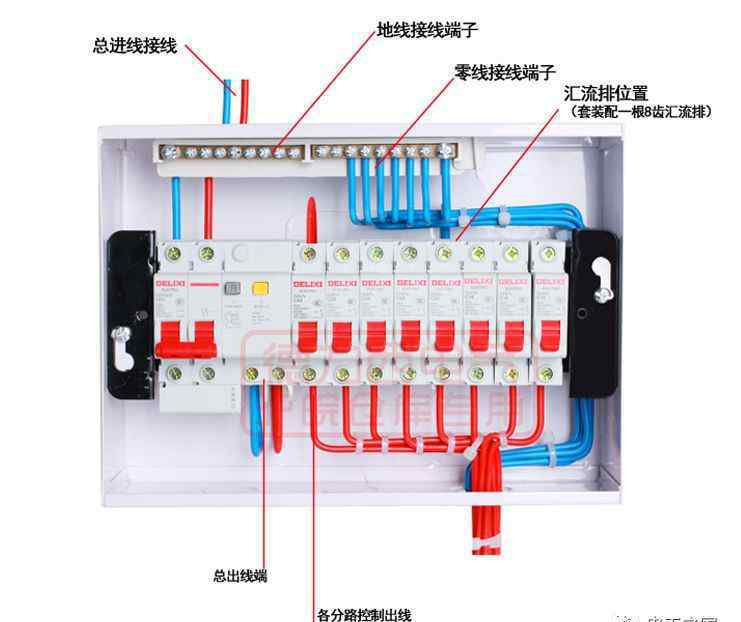

1.所有火线必须穿过RCD零序电流互感器的铁芯。PE线不允许穿过铁芯，但应与设备的金属外壳连接。

2.穿过RCD的N线不能与其他设备或不受RCD保护的线路的N线共用，也不能与PE线、设备金属外壳、钢丝钢管等与大地连接的金属部件连接。也就是说，通过RCD的N线要与地面绝缘，保证流经N线的电流不会分流到其他线路。

3.在TN-C系统中安装RCD时，设备的PE保护线应接至RCD电源侧的PEN线，RCD后的N线必须与地面绝缘。在TN-S系统中安装RCD时，设备的PE保护线应接在RCD电源侧的PE线上。在TT系统中安装RCD时，设备的PE线应直接接地。接线模式如图1所示。

4.TN系统安装RCD后，重复接地只能设置在电源侧，不能设置在负载侧。如果重复接地位于负载侧，当接地故障发生时，部分剩余电流流过重复接地，可能导致RCD故障。TT系统采用漏电保护，但重复接地一般不适用。

5.同一线路上带RCD的电气设备和不带RCD的电气设备不能共用同一个接地电极。

6.漏电保护器在总氮和TT系统中有多种连接方式，安装时必须严格区分中性线N和保护线PE。无论是否使用负载侧中性线，三极四线或四极漏电保护器的中性线都应连接到保护器的输入端。穿过漏电保护器的中性线不得用作保护线，不得重复接地或连接到设备裸露的导电部分；保护线不得连接到漏电保护器上。

以上是跳闸原因、跳闸排除方法、使用项目、如何选择漏电保护器的额定漏电动作电流、安装漏电保护器时是否需要接地线。漏电保护器的接线要点。要知道漏电保护器有很大的优势，对电击和漏电保护的反应灵敏度高、动作快，是其他保护电器无法比拟的，比如保险丝、自动开关等。当自动开关和熔断器正常时，应通过负载电流，其动作保护值应设置为避免正常负载电流，因此其主要作用是切断系统的相间短路故障(有些自动开关也有过载保护功能)。漏电保护器的剩余电流用于反应和动作。正常运行时，系统剩余电流几乎为零，因此其动作整定值可以设置得很小(一般为毫安级)。当系统触电或设备外壳带电时，会出现大的剩余电流。漏电保护器在检测和处理剩余电流后可靠动作并切断电源。
