1.背景

对于业务开发来说，你接触不到BufferQueue，甚至不知道BufferQueue是什么。对于系统来说，缓冲队列是传输数据的一个非常重要的组件。安卓显示系统依靠BufferQueue。只要内容显示在“屏幕”上(这里指的是抽象屏幕，有时也可以包括编码器)，就必须使用BufferQueue。可以说BufferQueue在显示器/播放器的理解中无处不在。即使直接调用Opengl ES进行绘制，底层仍然需要BufferQueue在屏幕上显示。

了解BufferQueue不仅可以增强对Android系统的理解，还可以了解/排查相关问题，比如Mediacodec调用出列缓冲时为什么总是返回-1？为什么普通View的绘制方法可以直接绘制内容，绘制后的SurfaceView需要unlockCanvasAndPost？

注意:本文分析的代码来自于Android6.0.1。

2.缓冲队列的内部操作模式

BufferQueue是Android显示系统的核心，其设计理念是生产者-消费者模型。只要将数据填充到BufferQueue中，就被认为是生产者，只要从BufferQueue中获取数据，就被认为是消费者。有时在不同的场景中，同一个类可能既是生产者又是消费者。比如SurfaceFlinger，在合成和显示UI内容时，UI元素作为生产者产生内容，SurfaceFlinger作为消费者消费这些内容。在截屏时，SurfaceFlinger作为生产者，将当前复合显示的UI内容填充到另一个BufferQueue中。此时，屏幕捕获应用程序作为消费者，从缓冲队列中获取数据并生成屏幕截图。

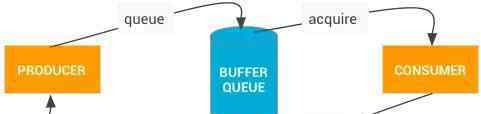

以下是安卓官网介绍:

以下是使用缓冲队列的常见步骤:

初始化一个BufferQueue图形数据的生产者通过BufferQueue申请一块GraphicBuffer，对应图中的dequeueBuffer方法申请到GraphicBuffer后，获取GraphicBuffer，通过函数requestBuffer获取获取到GraphicBuffer后，通过各种形式往GraphicBuffer中填充图形数据后，然后将GraphicBuffer入队到BufferQueue中，对应上图中的queueBuffer方法在新的GraphicBuffer入队BufferQueue时，BufferQueue会通过回调通知图形数据的消费者，有新的图形数据被生产出来了然后消费者从BufferQueue中出队一个GraphicBuffer，对应图中的acquireBuffer方法待消费者消费完图形数据后，将空的GraphicBuffer还给BufferQueue以便重复利用，此时对应上图中的releaseBuffer方法此时BufferQueue再通过回调通知图形数据的生产者有空的GraphicBuffer了，图形数据的生产者又可以从BufferQueue中获取一个空的GraphicBuffer来填充数据一直循环2-8步骤，这样就有条不紊的完成了图形数据的生产-消费

当然，图形数据的生产者可以在不等待BufferQueue回调的情况下再现数据，但是继续生产数据，然后排队到BufferQueue，直到BufferQueue满为止。图形数据的消费者也可以尝试每次都从BufferQueue获取数据，而不需要等待BufferQueue的回调通知，但是这样效率不高，需要不断的对BufferQueue进行轮换训练(因为BufferQueue有同步阻塞和异步阻塞两种类型，在异步阻塞机制下获取数据失败，直到有数据才会阻塞线程，直接返回-1)。

同时，使用BufferQueue的生产者和消费者往往处于不同的流程中。BufferQueue使用共享内存和Binder在不同进程间传递数据，减少了数据复制，提高了效率。

与缓冲队列相关的几个类是:

BufferBufferCore：BufferQueue的实际实现BufferSlot：用来存储GraphicBufferBufferState：表示GraphicBuffer的状态IGraphicBufferProducer：BufferQueue的生产者接口，实现类是BufferQueueProducerIGraphicBufferConsumer：BufferQueue的消费者接口，实现类是BufferQueueConsumerGraphicBuffer：表示一个Buffer，可以填充图像数据ANativeWindow_Buffer：GraphicBuffer的父类ConsumerBase：实现了ConsumerListener接口，在数据入队列时会被调用到，用来通知消费者

缓冲区用于存储图形缓冲区，数组用于存储一系列缓冲区插槽。数组的默认大小是64。

GraphicBuffer使用BufferState来表示它的状态，它有以下几种状态:

FREE：表示该Buffer没有被生产者-消费者所使用，该Buffer的所有权属于BufferQueueDEQUEUED：表示该Buffer被生产者获取了，该Buffer的所有权属于生产者QUEUED：表示该Buffer被生产者填充了数据，并且入队到BufferQueue了，该Buffer的所有权属于BufferQueueACQUIRED：表示该Buffer被消费者获取了，该Buffer的所有权属于消费者

为什么需要这些状态？假设不需要这些状态，简单的缓冲队列实现如下:

BufferQueue { vector & ltGraphicBuffer & gt插槽；void push(GraphicBuffer槽){ slots.push(槽)；} GraphicBuffer pull(){ return slots . pull()；}}

生产者产生数据后，通过调用BufferQueue的push函数将数据插入到向量中。消费者调用缓冲队列的拉函数来排队缓冲数据。

上面实现的问题是生产者每次都需要自己创建GraphicBuffer，但是GraphicBuffer是在消费者每次消费完数据之后才发布的，GraphicBuffer是不回收的。在Android中，由于BufferQueue的生产者-消费者往往处于不同的进程中，所以需要通过GraphicBuffer中的共享内存来连接生产者-消费者进程。每次创建GraphicBuffer，都意味着需要创建共享内存，效率很低。

在BufferQueue中使用BufferState来表示GraphicBuffer的状态，解决了这个问题。每个GraphicBuffer都有它的当前状态。通过维护图形缓冲区的状态，可以完成图形缓冲区的重用。

由于BufferQueue的内部实现是BufferQueueCore，所以在下面的例子中使用BufferQueueue core来代替bufferqueue。首先介绍BufferQueueCore中对应的数据结构，然后介绍Buffer Queue的状态反转过程和生产-消费过程。

下面是Buffer的入队/出列操作和BufferState的状态反转，这里只介绍异步阻塞模式。

2.1 BufferQueueCore内部数据结构

核心数据结构如下:

Bufferqueuedefs:: slots类型ms lots:存储在数组中的插槽。数组的默认大小是Bufferqueuedefs::num _ buffer _ slots，具体是64，代表所有的槽TD:: set

BufferQueueCore初始化时，由于此时队列中没有数据，根据上面的介绍，mFreeSlots此时应该包含所有Slot，元素大小与mSlots相同。初始化代码如下:

for(int slot = 0；slot <。BufferQueueDefs::NUM _ BUFFER _ SLOTS；++slot) { mFreeSlots.insert(插槽)；}

2.2生产者出列缓冲器

当制作人可以制作图形数据时，首先从BufferQueue申请一个GraphicBuffer。调用函数是BufferQueueProducer . queuebuffer，如果当前buffer队列中有GraphicBuffer可用，则返回其索引，如果不存在，则返回-1，代码在bufferqueueProductor中。流程如下:

status _ t BufferQueueProducer::出列缓冲区(int * outSlot，sp & lt安卓:围栏。* out fence，bool async，uint32 _ t width，uint32 _ t height，pixel format format，uint32 _ t usage) {//1。找到一个可用的插槽，这意味着缓冲区状态为空闲状态=等待缓存队列(“出列缓冲区”，异步，&；找到，& ampreturn flags)；if (status！= NO_ERROR) {返回状态；}

//2.找到可用的插槽，并将缓冲区状态设置为出列。由于步骤1中找到的插槽状态为“空闲”，因此该步骤完成了从“空闲”到“出列”的状态切换*出列=找到；ATRACE_BUFFER_INDEX(已找到)；attachedByConsumer = MSlots[已找到]。mAttachedByConsumermSlots[已找到]。mBufferState = BufferSlot::出列；

//3.如果找到的槽需要申请GraphicBuffer，则申请GraphicBuffer。这里采用了惰性加载机制。如果没有应用内存，则应用的内存存储在生成器中，以处理IF(Return flags &:BUFFER _ NEEDS _ REDISABLE){ status _ t error；sp<。GraphicBuffer & gt图形缓冲(Mcore->；mAllocator->；createGraphicBuffer(宽度、高度、格式、用法和amp错误))；graphic buffer->；setGenerationNumber(Mcore->；mggenerationnumber)；mSlots[* outlot]。mgraphiccbuffer = Graphicbbuffer；}}

关键是找到可用的插槽。等待重新锁定的过程如下:

status _ t bufferqueueproducer::waitforfreslothenrellock(const char * caller，bool async，int * found，status _ t * return flags) const {//1 .缓冲区太多了吗？mqueue . size()>；static _ cast & ltsize_t>。(maxBufferCount)；if(ToomyBuffers){ } else {

// 2.首先找出mFreeBuffers是否可用。从2.1的介绍来看，mFreeBuffers中的元素与GraphicBuffer相关联。mCore->；mfreebuffers . empty()){ auto slot = Mcore-& gt；mfreebuffers . begin()；*找到= *插槽；mCore->；mFreeBuffers.erase(插槽)；} else if(Mcore->；锦葵分配&。& amp！mCore->；mFreeSlots.empty()) {

// 3.了解mFreeSlots是否可用。从2.1可以看出，这个列表会在初始化时填写，所以第一次调用不会是空。同时，这个列表中的元素需要和GraphicBuffer关联才能直接使用，关联过程是通过外层函数实现的，即auto slot = MC ore-->:mfreeslots . begin()；//如果(* slot & ltmaxBufferCount){ *找到= *插槽；mCore->；mFreeSlots.erase(插槽)；} } }重试=(*找到= = BufferqueueCore::INVALID _ BUFFER _ SLOT)| | ToomyBuffers；//4.如果找不到可用的插槽或缓冲区太多(在同步阻塞模式下)，您可能需要等待If(重试){ if(mcore->:MDequeueueBufferCannotblock & amp；& amp(acquiredCount & lt= Mcore->；mmaxaquiredbuffercount){ return WILD _ BLOCK；} Mcore->；等待(Mcore->；mMutex)；} }}waitForFreeSlotThenRelock函数会尝试查找一个可用的槽，并且可用的槽状态必须是FREE(因为是从两个FREE状态的列表中获取的)，然后出列缓冲区会将状态更改为出列，即状态反转。

有两个可用的插槽由waitForFreeSlotThenRelock返回:

从mFreeBuffers中获取到的，mFreeBuffers中的元素关联了GraphicBuffer，直接可用从mFreeSlots中获取到的，没有关联上GraphicBuffer，因此需要申请GraphicBuffer并和Slot关联上，通过createGraphicBuffer申请一个GraphicBuffer，然后赋值给Slot的mGraphicBuffer完成关联

摘要出列缓冲区:尝试找到一个槽，完成槽和图形缓冲区之间的关联(如果需要)，然后将槽的状态从空闲转为出列。返回BufferQueueCore中mSlots槽对应的索引。

2.3生产者请求缓冲区

出列缓冲区函数获取可用槽的索引，然后通过请求缓冲区获取相应的图形缓冲区。流程如下:

status _ t BufferqueueProductor::RequestBuffer(int slot，sp & ltGraphicBuffer & gt* buf) {// 1。判断插槽参数是否合法如果(插槽

这一步不是必须的。业务层可以通过Slot的索引直接获取对应的GraphicBuffer。

2.4生产者队列缓冲区

出列缓冲区获得一个槽后，图像数据可以在该槽对应的GraphicBuffer上产生，可以是View的主线程绘制过程，SurfaceView的子线程绘制过程，甚至是MediaCodec的解码过程。

在填写完图像数据之后，你需要将Slot排队到BufferQueueCore中(数据写入后，可以传输到生产者-消费者队列，供消费者消费)，并调用队列中的queueBuffer函数。排队缓冲过程如下:

status _ t BufferqueueProductor::queueBuffer(int slot，const QueueBufferInput & ampInput，queuebuffersoutput * output) {//1。首先，如果(插槽

//2.将缓冲区状态变为排队，这一步完成了从出列到排队的过程。mSlots[slot]。mFence =围栏；mSlots[slot]。mBufferState = BufferSlot::QUEUED；++ Mcore->；mFrameCountermSlots[slot]。mfrma number = Mcore->；mFrameCounter

//3.加入MQUEUEIF(mCore-->；mqueue . empty()){ Mcore-& gt；mqueue . push _ back(item)；frameAvailableListener = mCore->；mConsumerListener}

// 4.如果(frameAvailableListener！=空){ frameAvailableListener->；onFrameAvailable(项)；} else if (frameReplacedListener！=空){ FrameReplacedListener->；onFrameReplaced(项)；}}

从上面的评论可以看出，queueBuffer的主要步骤如下:

将Buffer状态扭转成QUEUED，此步完成了Buffer的状态由DEQUEUED到QUEUED的过程将Buffer入队到BufferQueueCore的mQueue队列中回调frameAvailableListener，告知消费者有数据入队，可以来消费数据了，frameAvailableListener是消费者注册的回调

Summary queueBuffer:将插槽的状态转换为排队，将其添加到mQueue，最后通知消费者有数据要加入队列

2.5消费者获得缓冲

当使用者接收到onFrameAvailable回调或主动想要消费数据时，调用acquireBuffer尝试从BufferQueueCore获取数据进行消费。消费者的代码在BufferQueueConsumer中，acquireBuffer流程如下:

status _ t bufferqueueconsumer::acquire buffer(buffer item * outff fer，nsecs _ t expected present，uint64 _ t maxframenumber) {//1。如果队列为空，则直接返回if(mcore-->；mqueue . empty()){ return NO _ BUFFER _ AVAILABLE；}

//2.取出mQueue队列的第一个元素，去掉bufferqueuecore::FIFO::iterator front(mcore->:mQueue . begin())；int slot = front->;mSlot* expowffer = * front；mCore->；mQueue.erase(前)；

//3.处理预期的现状。在这种情况下，几个时隙的“显示”时间可能比预期的少。在这种情况下，这些插槽已经“过时”,代码相对较长，这被忽略了。//4.更新插槽的状态是在以下情况下获取的(mcore-->；静止跟踪(前)){ MSlots[槽]。mAcquireCalled = truemSlots[slot]。mNeedsCleanupOnRelease = falsemSlots[slot]。mBufferState = BufferSlot::ACQUIRED；mSlots[slot]。mFence = Fence::NO _ Fence；}

//5.如果在步骤3中有一个直接releaseBuffer的过程，回调生产者，一些数据被消耗if (listener！= NULL){ for(int I = 0；i <。numDroppedBuffers++ I){ listener->；onbufferrelized()；} }}

从上面的评论可以看出，acquireBuffer的主要步骤如下:

从mQueue队列中取出并移除一个元素改变Slot对应的状态为ACQUIRED如果有丢帧逻辑，回调告知生产者有数据被消费，生产者可以准备生产数据了

Summary acquireBuffer:将Slot的状态变为ACQUIRED，从mQueue中移除，最后通知生产者有数据出列。

2.6消费者释放缓冲

消费者拿到槽后，就开始消费数据(SurfaceFlinger的UI合成等典型消费)。消费之后，他们需要通知BufferQueueCore，这个槽已经被消费者消费了，可以为生产者复制数据。释放缓冲区的过程如下:

status _ t BufferQueueConsumer::release buffer(int slot，uint64_t frameNumber，const sp & lt栅栏>。& amp释放围栏，egl显示egl显示，eglsynckhr egl围栏){//1。如果(插槽

//2.容错处理:如果要处理的Slot存在于mQueue中，说明这个Slot的来源是非法的，不是从2.5的acquireBuffer获取的Slot。BufferQueueCore:: FIFO::迭代器Current(mCore-->:mqueue . begin())；while(当前！= Mcore->；mqueue . end()){ if(current->；mSlot = = slot){ return BAD _ VALUE；} ++当前；}

// 3.将插槽的状态转为空闲，这是以前获得的，并将该插槽添加到缓冲队列核心的mFreeBuffers列表中(关于mFreeBuffers的定义，请参考2.1中的介绍)。mbufferstate = = bufferslot::acquired){ mslots[slot]。megldisplay = egg mSlots[slot]。mEglFence = eglFencemSlots[slot]。mFence = releaseFencemSlots[slot]。mBufferState = BufferSlot::FREE；mCore->；mFreeBuffers.push_back(插槽)；listener = Mcore->；mConnectedProducerListenerBQ _ LOGV(" release buffer:release slot % d "，slot)；}

// 4.如果数据被消费掉了，回调生产者(监听器！= NULL) {侦听器->；onbufferrelized()；}}

从上面的注释可以看出，releaseBuffer的主要步骤如下:

将Slot的状态扭转为FREE将被消费的Slot添加到mFreeBuffers供后续的生产者dequeueBuffer使用回调告知生产者有数据被消费，生产者可以准备生产数据了

Summary releaseBuffer:将槽的状态变为FREE，添加到BufferQueueCore mFreeBuffers队列，最后通知生产者有数据出队列。

总结状态变化的过程:

以上主要介绍了BufferQueue的设计思想和内部实现。

以下将继续介绍BufferQueue，重点介绍BufferQueue在Android中的常见封装，以及BufferQueue在SurfaceView中的具体实现。

3.缓冲队列常用的封装类

在实际应用中，除了直接使用BufferQueue之外，更多的使用了Surface/SurfaceTexture，对Buffer Queue进行包装，方便业务更方便的使用Buffer Queue。Surface是BufferQueue的生产者，SurfaceTexture是BufferQueue的消费者。

3.1表面

曲面的构造函数如下:

表面::表面(

const sp<。IGraphicBufferProducer & gt& ampbufferProducer，

bool controlledByApp)

:MGRaphicBufferProducer(BufferProducer)，

管理生成数(0)

构造函数需要传入一个生产者的引用，与BufferQueue的交互由这个生产者的引用完成。出列缓冲过程如下:

Int surface::出列缓冲区(Android _ native _ buffer _ t * * buffer，int * fencefd) {//1。调用mGraphicBufferProducer的出列缓冲区方法，并尝试获取一个槽索引int buf =-1；sp<。栅栏>。栅栏；status _ t result = MgRaphicBufferProducer->;出列缓冲区(& ampbuf & amp。栅栏、交换服务器零、请求宽度、请求高度、请求格式、请求使用)；if(结果& lt0) { ALOGV("出列缓冲区:IGraphicBufferProducer::出列缓冲区(%d，%d，%d，%d，%d)" "失败:%d "，swapIntervalZero，reqWidth，reqHeight，reqFormat，reqUsage，result)；返回结果；}

// 2.调用mGraphicBufferProducer的requestBuffer方法，并尝试获取slotsp

// 3.return GraphicBuffer * buffer = gbuf . get()；}

QueueBuffer也如下，流程如下:

int Surface::queueBuffer(Android _ native _ buffer _ t * buffer，int fenceFd){ IgraphicBufferProducer::queueBufferOutput输出；igraphicbufferproducer::queuebufferinput输入(timestamp，isautotimestamp，mDataSpace，crop，mScalingMode，mttransform ^ mstickytransform，mSwapIntervalZero，fence，mstickytransform)；// 1.直接调用mGraphicBufferProducer的queueBuffer方法获取status _ terr = mGraphicBufferProducer->；queueBuffer(i，input & amp；输出)；if (err！= OK){ ALLOE(" queue buffer:错误排队缓冲到SurfaceTexture，%d "，err)；}}

Surface还提供了一个锁函数来支持双缓冲，并在内部调用出列缓冲方法来获取最新的缓冲:

status _ t Surface::lock(anativwindow _ Buffer * outff er，Aret * InOutDirtybounds){ anativwindowbuffer * out；int fenceFd =-1；//1.获取实际的bufferstatus _ terr =出列缓冲区(&: out，ampfenceFd)；

//2.处理双缓冲if(cancopyback){//复制无效的区域，不保留此round const region copy back(mdirtyregion。减法(new dirty region))；if(！copy back . isempty())copy BLT(back buffer，frontBuffer，copy back)；}}

Surface还提供了解锁和发布方法来将数据发送到缓冲队列:

status _ t Surface::unlock and post(){ if(mLockedBuffer = = 0){ ALLOE(" Surface::unlock and post失败，没有锁定的缓冲区")；返回无效操作；} int FD =-1；status _ t err = mLockedBuffer->；解锁异步(& ampFD)；ALOGE _ IF(错误，“解锁缓冲区(%p)失败”，MLockedBuffer->；手柄)；//1.将生成的数据发送到buffer queueerr = queue buffer(mlockedbuffer)。get()，FD)；ALOGE _ IF(错误，“queueBuffer(句柄=%p)失败(%s)”，MLockedBuffer->；handle，strerror(-err))；mPostedBuffer = mLockedBuffermLockedBuffer = 0；返回err}

3.2表面纹理

作为BufferQueue的消费者，SurfaceTexture的初始化代码如下:

static void surface texture _ init(JNIEnv * env，jobject thiz，jboolean isDetached，jint texName，jboolean singleBufferMode，job object Weakthiz){ sp & lt；IGraphicBufferProducer & gt生产者；sp<。IGraphicBufferConsumer & gt消费者；//1.创建缓冲队列缓冲队列::createbuffer队列(&；制片人&。消费者)；if(SingleBuffermode){ consumer->；disablesyncbuffer()；消费者->;setDefaultMaxBufferCount(1)；}

//2.创建一个使用者实例，表面纹理

消费方式是updateTexImage，流程如下:

静态void surface texture _ updateteximage(jnie NV * env，jobjectthiz) {//1。获取消费者服务点

// 2.调用updateTexImage方法status _ terr = surface texture->；UpdateTexImage方法()；if(err = = INVALID _ OPERATION){ JnithRowexception(env，IllegalStateException，“无法更新纹理内容(有关详细信息，请参见“log cat”))；} else if(err & lt；0){ jniThrowRuntimeException(env，“updateTexImage期间出错(有关详细信息，请参见log cat)”)；}}

GLConsumer的UpdateTextImage实现如下:

status _ t GLconsumer::updateTextimage(){ Buffer item；//1.调用自己的acquireBufferLocked方法err = acquirebufferlocked (&: item，0)；:updateTexImage() { //释放前一个缓冲区。err = updateAndresleelocked(item)；if (err！= NO _ ERROR){ GlBindTexture(mTexTarget，mtex name)；返回err}

}

AcquireBufferLocked方法，最后来到了ConsumerBase的acquireBufferLocked方法。

status _ tconsumer base::Acquire BufferLocked(buffer item * item，nsecs _ telepresence when，uint64 _ t maxframenumber) {//1。最后到达消费者的acquirebuffer方法，消费者对应上述bufferqueconsumer status _ terr = mconsumer-> acquire buffer(item，presentWhen，maxFrameNumber)；if (err！= NO _ ERROR){ return ERR；}返回OK；}

同理，消费者消费数据的方法是releaseTexImage，最终会去BufferQueueConsumer的releaseBufferLocked方法，这里就不描述了。

4.4的实例。缓冲队列

上面描述了BufferQueue的内部实现和常用的封装类。接下来介绍一个具体的例子。

在Android中，SurfaceView是系统提供的组件，因为可以在子线程中绘制，提高性能。曲面视图有自己的曲面，不需要与活动的曲面共享。在曲面投影器中，活动的曲面和表面视图的曲面是水平的，彼此独立，可以独立合成。然后我们来看看SurfaceView是如何使用BufferQueue的。

4.1数据生产流程

这里不涉及曲面视图的曲面创建过程。如果你有兴趣，可以参考安卓SurfaceView的画图实现原理来分析这篇文章。我们主要关注与BufferQueue相关的绘制和显示步骤。

使用SuerfaceView绘制伪代码，如下所示:

Canvas画布= null

尝试{

canvas = holder . LockCanvas(null)；

//实际绘制

}捕获(例外e) {

// TODO:处理异常

e . printstacktrace()；

}最后{

if(canvas！= null) {

holder . unlock canvasandpost(canvas)；

}

需要调用lockCanvas和unlockCanvasAndPost方法。这两种方法的功能是什么？

先看一下lockCanvas。呼叫过程如下:

SurfaceHolder.lockCanvasSurfaceHolder.internalLockCanvasSurface.lockCanvasSurface.nativeLockCanvas

nativeLockCanvas实现如下:

静态jlong nativeLockCanvas(JNIEnv * env，jclass clazz，jlong nativeObject，jobject canvasObj，job object DirTyrctobj){ sp & lt；Surface>。surface(re interpret _ cast & lt；表面*>。(native object))；自动窗口_缓冲区溢出；//1.通过Surface::lock方法获取一个合适的bufferstatus _ terr = surface->函数；锁定(& ampexpowffer，dirtyRectPtr)；

//2.构造一个位图，它的地址指向在步骤1中获得的缓冲区的地址，这样在这个位图上绘制的内容直接被绘制到图形缓冲区。如果GraphicBuffer的内存是由SurfaceFlinger通过共享内存请求的，那么SurfaceFlinger就可以直接看到绘制的图形数据skipage info = skipage info::make(outwaffer . width，outbuffer.height，convert pixel format(outwaffer . format)，kpemul _ skalphatype)；SkBitmap位图；ssize _ t BPR = expowffer . stride * Bytesperppixel(expowffer . format)；bitmap.setInfo(info，BPR)；if(expowffer . width > 1；0 & amp& amp突出高度。0){ bitmap . set pixels(expowffer . bits)；} else { //使用空位图比较安全。位图.设置像素(空)；}

// 3.将创建的位图设置为画布画布画布*原生画布=图形JNI:: getnativecanvas (env，Canvas obj)；nativeCanvas->；setBitmap(位图)；}

从这里可以看出，nativeLockCanvas的步骤主要如下:

通过调用Surface::lock方法（内部也是调用dequeueBuffer和requestBuffer方法），获取到一个GraphicBuffer将步骤1获取的GraphicBuffer构造成一个Bitmap，设置给Canvas应用通过这个Canvas就可以绘制图形了

绘制完图形后，调用unlockCanvasAndPost方法。调用过程如下:

SurfaceHolder.unlockCanvasAndPostSurface.unlockCanvasAndPostSurface.nativeUnlockCanvasAndPost

nativeUnlockCanvasAndPost实现如下:

静态void nativenockcanvasandpost(JNIEnv * env，jclass clazz，

jlong nativeObject，job object canvasObj){

sp<。Surface>。surface(re interpret _ cast & lt；表面*>。(native object))；

if(！isSurfaceValid(surface)) {

返回；

}

//将画布从表面分离

canvas * nativeCanvas = GraphicsJNI::getNativeCanvas(env，canvasObj)；

nativeCanvas->；setBitmap(SkBitmap())；

//直接调用Surface的unlockAndPost方法。从上面可以看出，unlockAndPost内部最终会调用qeueBuffer方法

status_t err = surface->UnlockAndPost方法，从上面可以看出，unlockAndPost内部最终会调用qeueBuffer方法()；

if(err & lt；0) {

doThrowIAE(env)；

}

}

从注释中可以看出，这个方法最终会调用Surface的unlockAndPost方法，BufferQueueProducer的queueBuffer方法最终会在这个方法内部调用。也就是说完成了数据生产和团队录入。

4.2数据消费流程

SurfaceView绘制的数据经过BufferQueue后，最终由SurfaceFlinger合成并消耗。SurfaceFlinger的消耗是通过surfaceflinger实现的，流程如下:

status _ t surface flinger consumer::updateTextimage(Bufferrejecter * rejecter，const DispSync & ampdispSync，uint 64 _ t MaxFramenumber){ Buffer item；// 1.调用acquireBufferLocked以获取slot err = AcquireBufferLocked(&；item，computeExpectedPresent(dispSync)，maxFrameNumber)；if (err！= NO _ ERROR){ return ERR；}

//2.消费后，释放slot err = updateandreleaselocked(item)；if (err！= NO _ ERROR){ return ERR；}}

AcquireBufferLocked的实现如下:

status _ t surface flinger consumer::acquire buffer locked(buffer item * item，nsecs_t presentWhen，Uint64_t maxFrameNumber) {//1 .调用GL consumer::acquirebufferlocked，最后调用BufferQueueConsumer的acquire buffer方法status _ tresult = GL consumer::acquire bufferlocked(item，present when，max frame number)；if(result = = NO _ ERROR){ mTransformToDisplayInverse = item-& gt；mTransformToDisplayInversemsurfacedars = item->；mSurfaceDamage}返回结果；}

更新和删除锁定方法的流程如下:

status_t GLConsumer::updateAndReleaseLocked(const BufferItem& item){// Do whatever sync ops we need to do before releasing the old slot.err = syncForReleaseLocked(mEglDisplay);if (err != NO_ERROR) {//1. releaseBufferLocked释放Slot，最终会调用到BufferQueueConsumer的releaseBuffer方法releaseBufferLocked(buf, mSlots[buf].mGraphicBuffer,mEglDisplay, EGL_NO_SYNC_KHR);return err;}}

5.摘要

介绍了缓冲队列的内部实现，用入队/入队对说明了缓冲队列内部槽的状态反转过程，并介绍了常用的缓冲队列封装类。最后，介绍了一个基于缓冲队列的例子。
