游标卡尺 【实用动画】游标卡尺，你真的会用吗？

游标卡尺是工业上常用的测量长度的仪器，可以直接用来测量工件的长度、内径、外径、深度等高精度的工件。在日常工作中，很多人会使用游标卡尺。看似简单，但你真的正确使用了吗？今天我们来看看游标卡尺的正确用法！

卡钳各部分的名称

m型标准卡钳

外部尺寸测量

内部尺寸测量

使用后的注意事项

1.使用后，确认各部件是否有损坏，并清洁整个部件。

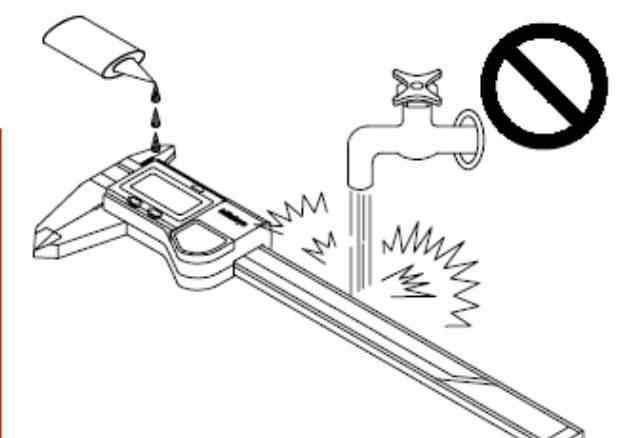

在附着水溶性切削油的地方使用时，一定要清洗后进行防锈处理。

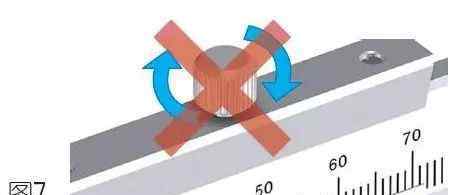

2.打开外测爪约0.2 ~ 2 mm，不用拧紧紧固螺钉就能保持。(图7)

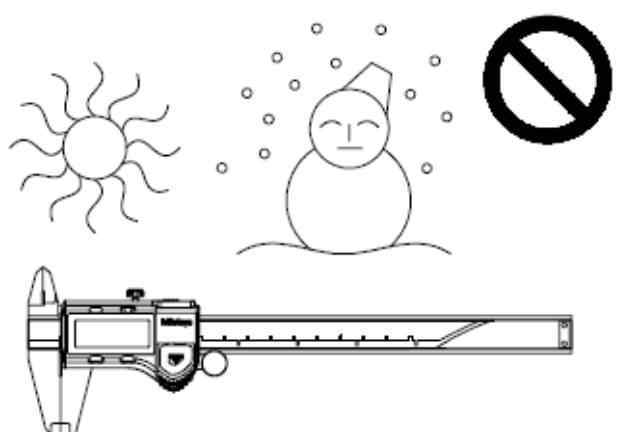

3.不能存放在高温高湿、有灰尘和油污的地方。

*如果使用数字卡尺，请在长时间不使用时取出电池。

游标卡尺的原理和读数被很多测试人员搞错了！游标卡尺读数常见误差分析

游标卡尺是一种用于测量长度的精密仪器，要求学生掌握其中的关键仪器。通常要求学生阅读具体的测量结果。因为学生在一些细节上没有注意的时候往往会犯错误，下面用例子对学生的典型错误进行分类分析。

●游标卡尺读数是研究学生有效数概念的最好方法。在记录测量结果时，学生对有效数字的含义缺乏理解，导致错误。

一个

用游标卡尺测量电阻丝的长度，游标卡尺有50个刻度。测量结果如图1所示。从图中可以看出，它的长度是______厘米。

错误结果:4.80；正确结果:4.800

分析:对比以上正确和错误的结果，差别只有一个零，可以说是微失，但千里之外。4.800的最后一个0是有意义的，代表一个有效的数字。

为防止有效位数的误差，操作中不能丢弃数值的最后0，应严格遵守游标卡尺的读数规则:48mm+0× 0.02mm = 48.00mm = 4.800cm..

●学生忽略记录结果的单位，或者主尺和尺的阅读单位不一致，添加不够详细，导致错误。

2

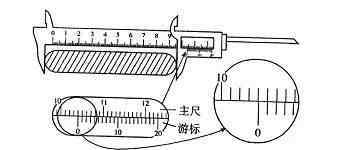

用游标卡尺测量工件的长度，最小刻度为1毫米，游标上有20个刻度。结果如图2所示。可以看出工件的长度是_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _。

错误结果:1.405、14.05、104.05或10.45

正确结果:10.405

分析:1.405和14.05中误差的根源在于主尺上取10为10mm，按公式14mm+1×0.05mm=14.05mm=1.405cm计算，主尺最小刻度为1mm，主尺上标注的数字通常为厘米，数字10表示10cm。正确的计算公式是104mm+1×0.05mm = 104.05mm = 10.405cm，结果的单位是104.05mm，但标题要求结果以cm为单位，犯了低级错误。

结果10.45计算如下:10.4+1×0.05=10.45cm，其中10.4是以cm为单位的主尺读数，1×0.05是以mm为单位的尺读数，不直接以统一单位相加会产生误差。

●对游标卡尺的结构和原理了解不深，导致读数错误

三

一个学生用游标卡尺测量工件的长度，游标卡尺上有20个等分。测量结果如图3所示，工件长度为l = _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _。

错误结果:13mm+10×0.05mm=13.05mm=1.305cm

准确结果:14mm+10× 0.05mm = 14.50mm = 1.450cm。

分析:主尺读数应以尺的0分线为准，主尺读数不应作为标准。这是以上错误的根源，希望同学们高度重视。

●读数时没有注意刻度的准确性，或者刻度上对齐的刻度线数量错误，导致读数误差。

四

图4所示的游标卡尺读数为________毫米..

错误结果:10mm+5×0.1mm = 10.5mm；或者10mm+10mm+5×0.05mm=10.25mm

准确结果:10mm+10× 0.05mm = 10.50mm。

分析:本题目不直接给出刻度的刻度(即卡尺的精度)，需要从图纸中获取信息。标尺上有20个网格，说明是20刻度卡尺，精度0.05 mm，结合上面的计算公式可以看出，有些同学只看标尺上的数字，没有仔细观察网格数，把结果看成10.5作为10分误差；另一个错误是把刻度读成5，结果是10.25。

仔细决定成败，最后提醒学生注意游标卡尺读数的几个细节:

卡尺d的精度=1/n(n为刻度的等分数)，单位为mm。

读取主尺的a，根据主尺的0分线，读出主尺的整毫米

刻度读数b=m×精度，单位为毫米，m是与主刻度上的某条刻度线对齐的刻度

测量结果l=a+b(a和b单位要统一)，注意题目要求的最终单位，运算过程中数值末尾保持0。

一个

目标

一个
