锅炉除尘器构造 锅炉除尘器内部结构

锅炉除尘器内部结构分为:除尘器箱体、布袋、骨架、脉冲阀、气缸、PLC控制柜、排灰阀、喷射组合等。

一、锅炉除尘器箱体

锅炉除尘器的布袋、骨架、脉冲阀、气缸、PLC控制柜、排灰阀、喷射组合都在锅炉除尘器的箱体上，锅炉除尘器的箱体焊接在车间平台上，既保证了除尘器拉板的平整度，又简化了除尘器的整体安装，保证了安装质量。锅炉除尘器采用大吊顶双层密封罩结构，方便除尘器检修，有效降低工人劳动强度。

二、锅炉除尘器的布袋

它是由聚四氟乙烯(聚四氟乙烯纤维)通过三维针刺制成的过滤材料。因此具有极强的耐温性、耐磨性、耐腐蚀性和化学稳定性。聚四氟乙烯玻璃纤维烧结耐高温过滤材料具有良好的耐酸碱性、耐腐蚀性、耐高温性、耐摩擦性和抗弯曲性，其表面光滑疏水，灰尘不能粘附在过滤材料表面。适用于高温、高湿、高粘度的粉尘行业或有酸、碱及腐蚀性化学气体的工业粉尘净化。随着我国环保事业的发展，聚四氟乙烯玻璃纤维烧结耐高温过滤材料广泛应用于高温烟气过滤行业，具有广阔的应用前景。

三.锅炉除尘器框架

除尘架采用锥形口结构的袋笼，在重力作用下与自身平行。当除尘袋之间的距离均匀时，整个袋室的气流相对均匀。滤袋笼的制造和焊接符合相应的行业标准。袋笼采用硅胶喷涂技术，涂层牢固、耐磨、耐腐蚀。其防腐处理满足使用温度、湿度和烟气的要求，处理层表面不脱落，避免了吸尘器工作一段时间后笼骨表面的腐蚀和滤袋的粘连，保证了换袋的顺利进行，减少了换袋过程中对袋的损坏。

四.锅炉除尘器电磁脉冲阀

电磁脉冲阀是滤袋除尘的动力元件，它的选择关系到过滤器的成本和除尘效果。这种脉冲阀的膜片经久耐用，使用寿命达100万次以上，满足了脉冲电磁阀的高笑操作要求，减少了维修工作量。关键是选择脉冲阀的类型和规格，吹风气流的压力和流量应与一排滤袋的除尘要求相匹配。脉冲阀太小，导致喷射量不足，滤袋不能有效清灰，影响系统正常运行；脉冲阀过大，注射压力过高，容易损坏滤袋。

五、锅炉除尘器筒体

锅炉除尘的实际生产条件非常复杂，有时会发生短期停电和煤气中断。对于锅炉和风机的运行，朱槿环保协调气瓶制造商共同开发自锁式气瓶驱动机构和储气罐的联合保护装置。自锁气缸驱动机构保证锅炉运行过程中停电时，锅炉袋式除尘器在没有控制系统信号控制的情况下保持原状。

不及物动词锅炉除尘器可编程控制器控制柜

锅炉袋式除尘器配有可编程控制器控制柜，可通过触摸屏显示实时监控系统的运行状态。控制柜有远程监控的输出接口。在可编程控制器的选择上，经过反复比较，选择了德国西门子公司的SIMATIC S7-300系列可编程控制器。西门子是世界上最大的可编程控制器制造商之一，其产品的可靠性众所周知。S7-300系列PLC提供了解决整套控制任务的能力和灵活性。它拥有丰富的指令集、先进的编程工具和各种I/O模块，可以满足各行业的控制任务。S7-200系列PLC适用范围广，有定时中断、自检功能、自定义故障中断服务程序、网络通讯功能等。，这使得维护工作变得简单

七.锅炉除尘器的排灰阀

耐热型输送的物料温度可达280°C，两端轴承与叶轮隔离，可防止粉末与轴承接触。耐高温卸料器输送的物料温度可达500摄氏度，由链轮连接。减速机和卸料器外壳之间有距离。确保物料自动排灰。

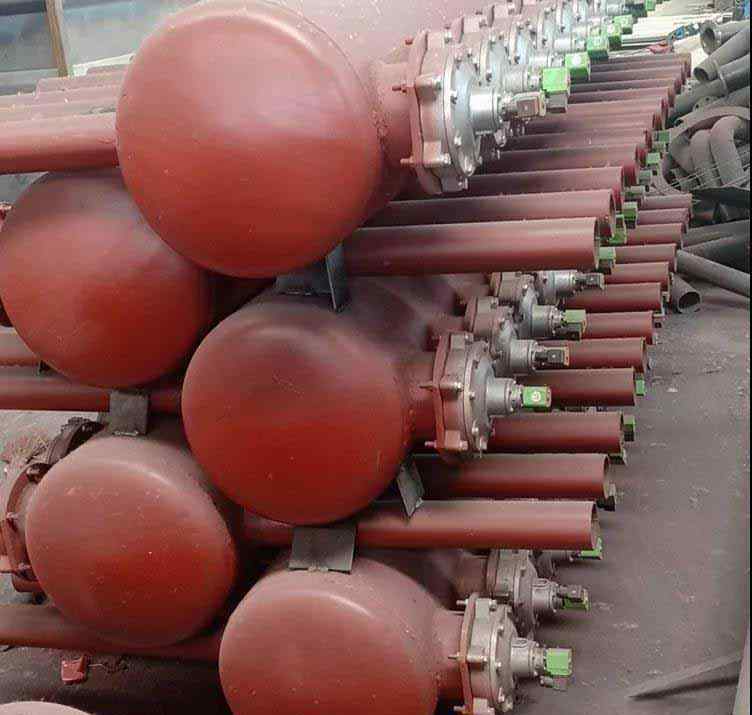

八、锅炉除尘器喷射组合

锅炉除尘器的除尘方式是固定排污线。每个过滤室配有1至2个气囊。气囊上的脉冲阀连接到吹出管，吹出管清洁一排过滤袋。根据造纸黑液烟气的特性，为了延长设备的使用寿命，喷淋管采用不锈钢制成。
