百度词条对于万用表的解释是

“万用表又称为复用表、多用表、三用表、繁用表等,是电力电子等部门不可缺少的测量仪表,一般以测量电压、电流和电阻为主要目的。万用表按显示方式分为指针万用表和数字万用表。是一种多功能、多量程的测量仪表,一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等,有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)”

维基百科是这样来解释万用表

A multimeter or a multitester, also known as a VOM (volt-ohm-milliammeter), is an electronic measuring instrument that combines several measurement functions in one unit. A typical multimeter can measure voltage, current, and resistance. Analog multimetersuse a microammeter with a moving pointer to display readings. Digital multimeters (DMM, DVOM) have a numeric display, and may also show a graphical bar representing the measured value. Digital multimeters are now far more common due to their cost and precision, but analog multimeters are still preferable in some cases, for example when monitoring a rapidly varying value。

这些解释非常全面同时有些地方也并非很好理解,其实说的直白一点,万用表其实就是测量电压,电阻和电流的仪器。

万用表以显示方式分为指针型和数显型。

万用表类型

本文以指针型的万用表为例,用几个步骤来描述如何正确使用万用表。

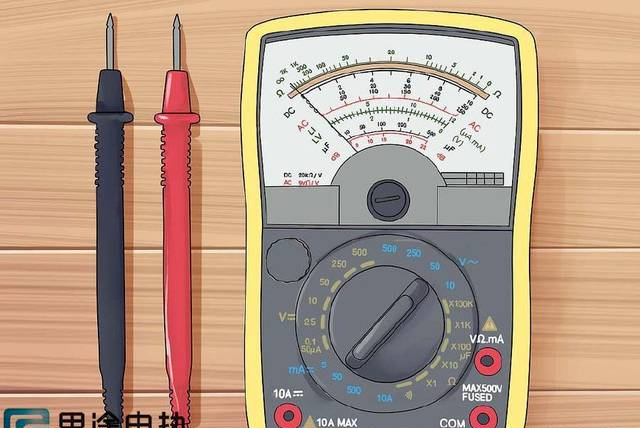

指针型万用表

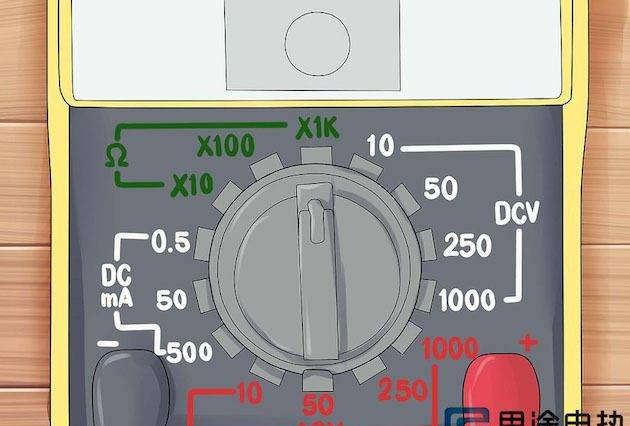

首先我们先了解一下万用表盘上的度数

1. V表示电压,一个波浪线表示交流(家庭电路),和一条直线或虚线表示直流。在交流电路中电压的设置符号是V ~,ACV,或VAC。

如果在直流电路中电压的符号为–V,V或DCV。

2. A表示电流,同样有直流电或交流电的区别。a、ACA和AAC表示交流电流。a,a,DCA和ADC表示的是直流电流。

3. 希腊字母Ω为电阻的单位。在有些万用表中,用R来表示电阻。

4. 如果你使用的万用表上有DC+ 和DC-的功能,当测试直流电的时候先调到DC+档,如果表盘没有任何变动,你可以切换到DC-,而不需要变换正负 级接口

5. 万用表盘上其他的符号表示

))) 表示“连续性测试”。在这种设置下,如果万用表两个探针接触,万用表就会发出警报声

一个十字交叉的右箭头是表示“二极管测试”,用于测试单向电路是否连接

Hz 代表赫兹,用于测量交流电的频率

–|(– 表示电流容量

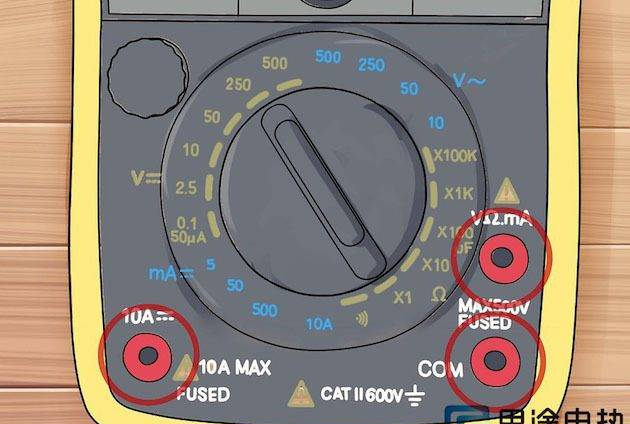

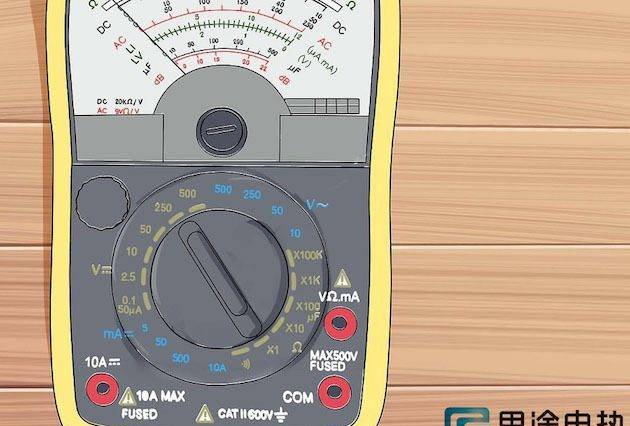

6. 一般万用表有三个端口(孔)。测量电压和电阻时,红色线的那一端口插入的最小电流端口(通常为毫安)

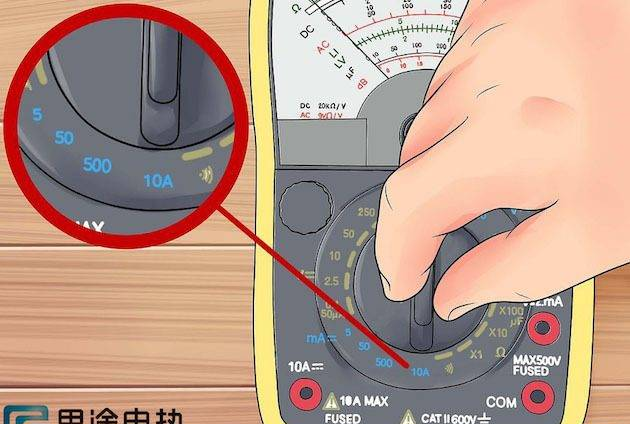

当测量电流时,红色线的那一端插入的端口要在数值范围内。通常低电流电路端口的额定电流为200mA,大电流端口为10A

读取万用表的测量数值

1.首先在万用表上找到正确的刻度,通常,指针后面有三个弧形。这是三种不同类型的刻度显示,每种刻度标示不同的参数。

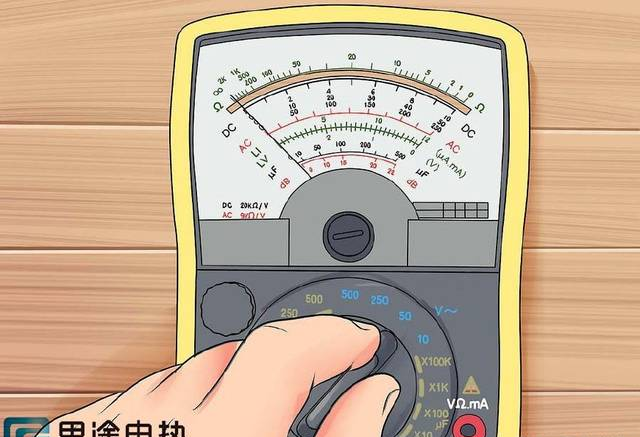

2.根据范围将旋钮调至对应的电压范围处

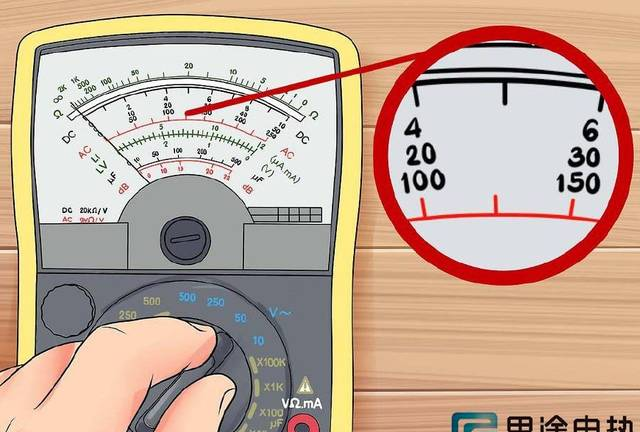

3.估算刻度中间的数值,如图示,中间没有数字的刻度即为一半。

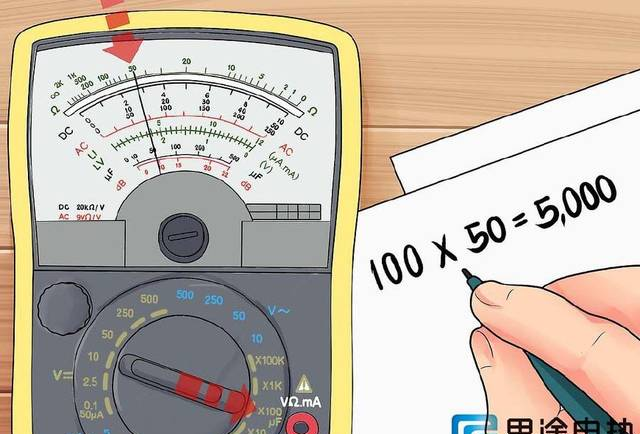

4.读取数值的时候要结合指针的度数和万用表的刻度设置,例如,如果万用表设置为R x 100 ,指针指向50Ω,那实际电阻值为100×50=5000Ω

测量其他,依此方式计算最终数值

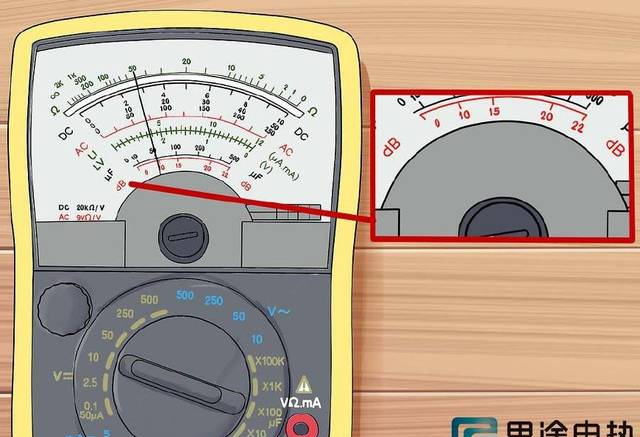

5. 补充说明万用表最下面的dB是用来测量低频交流信号的。

使用方法是如果表档位在ACV 50V时,所有的dB的读数就要加 14,在ACV 100V档位时,读数加28,在 ACV1000V 档位时,读数加40。

在电阻0.775V的有效电压,经过表内部600 欧姆的电阻时,测得的dB数为零。

一般还可以用来测量电视信号。

希望通过对万用表的简单介绍可以对大家有所帮助,并且能够更熟练的使用万用表。
