工业区位模式图的判读

工业区位的主导因素分析在高考中出现频率较高，相关图形较多，牢固掌握工业区位原理、仔细研究各种工业区位模式图的特征，就可以不变应万变。常见的工业区位模式图如下：

1．柱状图

依据图示信息，找出占成本比例最大的因素，即为影响该工业区位的主导因素。如上图中甲为技术导向型、乙为原料导向型、丙为劳动力导向型、丁为市场导向型工业。

2．直角坐标图

依据坐标轴含义和坐标值变化趋势，判断各工业的主导区位因素。如图2中②工业的人才投入最多(人才与人员数量不同)，为技术导向型工业；③工业的能源投入最多，为动力导向型工业。图3中，棉纺织工业布局在A处比较合理。

3．多维坐标图

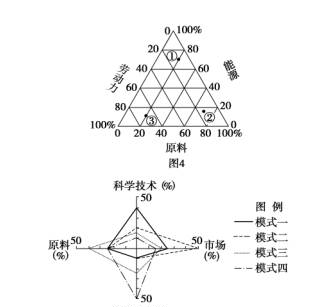

读准不同坐标的含义和数值的变化趋势，找出工业的主导区位因素。图4中①工业能源投入比重约为70%，为动力导向型工业；②工业原料投入比重约为70%，为原料导向型工业；③工业劳动力投入比重约为70%，为劳动力导向型工业。

图5中对应不同图例，模式一的科技因素约占40%，比例最大，为技术导向型工业；模式二的市场因素比例最大，为市场导向型工业；模式三的原料因素比例最大，为原料导向型工业；模式四的劳动力因素比例最大，为劳动力导向型工业。

4．曲线图

图6为工业化进程中原料、交通、科技要素投入比例变化示意图，工业革命后，原料在工业投入中的比重上升。随着科技水平的提高，生产所消耗的原料数量越来越少，可替代的原料越来越多，加上交通运输条件的改善，原料在工业投入中所占的比重在下降，因此曲线①表示原料。

科技是第一生产力，对工业的影响越来越明显，每一次工业革命都会对工业生产起到巨大的推动作用，因此曲线②表示科技，其起伏表示技术革命对工业发展的影响。交通一

直是影响工业的重要因素，因此曲线③表示交通。

5．玫瑰图

根据玫瑰图(图7)中信息显示，可知①能源投入比重最大，为动力导向型工业；②技术投入比重最大，为技术导向型工业；③受市场影响最大，为市场导向型工业；④劳动力投入最大，为劳动力导向型工业。

6．等值线模式图

将主要影响因素以等值线分布图的形式展示出来，让学生分析判断并选择合适的工业区位。如图8，某企业生产必需的两种原料分别来源于M1、M2，N是该企业的惟一市场，以M1、M2为圆心的同心圆分别代表生产单位产品所需两种原料的等运费线，以N为圆心的同心圆代表单位产品的等运费线，如果仅考虑运费因素，下列五个地点建厂最合适的是哪一个？方法是：分别计算出四地从M1、M2运输原料和运输产品到市场N的运费，比较则可得出建厂最合适的为丙地。

7．表格

　　待选地点 　　运输成本(单位：元/吨) 　　原料 　　燃料 　　成品 　　甲 　　3.68 　　5.42 　　8.80 　　乙 　　3.16 　　3.85 　　14.00 　　丙 　　3.16 　　4.27 　　11.60 　　丁 　　3.68 　　4.65 　　4.80

依据表格数据信息进行区位分析，往往要通过计算、比较得出结论。如表中从降低运输成本角度看，该企业区位应该选择在成本最低的丁地。
