深化设计的分类和流程

上一期发表了《最深的路是深化施工图的路》一文，有设计师咨询深化设计。今天，让我们和你谈谈。深化设计的目的是什么？驻地设计呢？让你看清自己在设计链中的位置，让你轻松把握自己流程的关键点。

读书提醒:这里的标准工程是指严格按照国家规定执行的大中型建筑装饰工程。

文中提到的标准化流程节点是经验总结。可以根据工作内容坐。目的是让一些不了解工程项目流程的设计师对这个内容有一个初步的了解。具体流程因项目而异。

无论你是家装、公共装修还是专项装修的员工，只要你想坚持这条路，你就必须掌握一个项目的流程节点。别问我为什么，看完就知道答案了。

2

深化设计是图纸吗？

我们先来看看百度说的:

“深化设计”是指在业主或设计方提供的方案图纸的基础上，结合施工现场的实际情况，考虑业主的各种要求和国家有关规范，对图纸进行细化、补充和完善。深化设计后，图纸满足业主或设计方的技术要求，符合设计规范和相关地区的施工规范，并通过审查，图纸一体化，可直接指导现场施工中某专业领域的细分。

让我们说一句话是:

在某建筑室内装饰工程中，由于方案设计人员不熟悉各种专业知识和施工技术知识，设计人员无法解决图纸的技术问题，或者图纸与现场实际情况不符等。，方案图纸不能落地，不能顺利实施。

因此，此时需要深化设计人员的参与，确保后期项目的顺利实施，满足业主的各项要求，实现成本控制、质量控制、避免安全隐患，满足国家相关标准的要求。

也就是说他们也是设计师，但是深化设计是站在设计的最后，为项目落地服务，这和方案设计中的分工只是不同而已。

我们来看看深化设计的分类:

从流程节点方向来看，深化设计大致可以分为:深化设计和深化场地。

从工作性质来看，深化设计可分为:深化方案、深化现场、深化各专业领域。

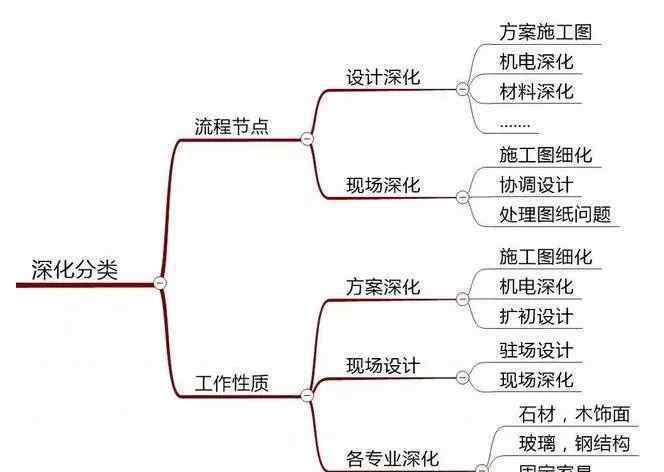

它们的具体分类过程如下图所示。

为便于理解，以下以一个中型酒店室内项目的形式直观描述上述分类。

三

我们来看看深化设计的分类

激烈竞价:

隔壁村的土豪小明，最近突发奇想想开酒店。经过一番构思和规划，酒店的主体土建工作已经基本完成，现在室内装修是酒店开业的唯一一步。

于是他在小区公告里贴了个通知:“现在小明宾馆需要室内装修。具体条件和要求如下:1、...2, ...3, ....请根据我们提供的信息投标设计。中标后会有大礼。”。这个通知叫“设计招标”。

这时候方案设计师A、B、C为了展示自己的才华，在村里扬名立万，隔海相望，各显神通，按照自己的方式进行招标。

经过一场惨烈的战斗，方案设计师A终于通过各种因素获得了本次招标的称号，拿到了小明酒店室内工程的设计标书。

各大设计师纷纷登场:

中标设计后，小明在年前就提出了酒店要开业的要求。由于时间紧迫，它将于下月进入施工现场。设计师一定要尽快给我一个施工方案，我马上开始施工队伍筛选。

在接到小明的要求后，设计师A毫不拖延地把制定施工方案的任务交给了公司深化设计部的老板——设计师小d。

回到故事:

设计师小D接到任务后，立即开始施工图设计的任务规划和操作。经过一套成熟的操作系统，方案设计的深化工作按时、按量完成，于是深化图纸愉快地交给了当地业主小明。

这时，小明拿到的这套图纸叫做《方案设计深化图》:

拿到地图后，小明接下来的工作就是通过这套方案深化地图，聘请造价单位算出那个区域用了多少材料，每个区域的装修面积大小等等。这些数据是施工方下一次投标的准备。也就是说，深化设计小D给出的这套深化设计图纸是下一张“招标图”作为施工依据。

小明找到合适的施工方后，小明酒店马上开始室内施工。虽然方案设计的深化已经完成，但不要以为设计师的任务已经结束。因为招标图上的一些数据会和现场有一定的差距，或者小明突然想把大堂的墙石改成一大块钢化玻璃之类的。，需要联系设计师A解决问题。与深化设计D沟通后，设计师A决定派一名设计师E到酒店施工现场。

这个设计师，小E，就是所谓的居住设计，但工作内容只代表设计师对居住设计的深化。主要任务是将现场信息反馈给设计院，让设计院的小D安排他的深化设计师参与施工图的修改。小E的主要作用是协调业主和设计师。施工方与各专业厂家的关系起着中间协调者的作用。而他的工资来源主要是从这个设计费中提取的。

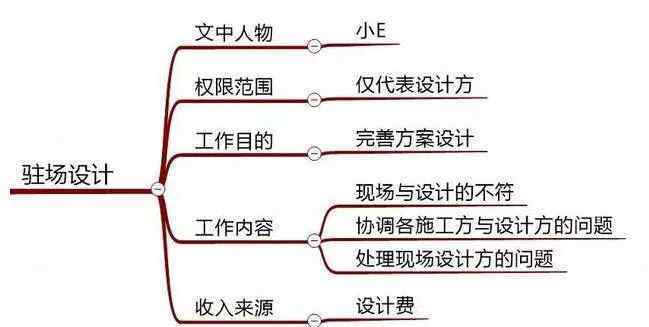

常驻设计师相关地图

同时，中标承包商将根据施工实际情况联系自己的设计伙伴或自己公司的设计部门，要求他们派设计师小H留在现场深化工作。

这个小H的主要工作是通过招标图纸或甲方提供的最新图纸，结合现场实际情况进行深化设计，以保证施工方的顺利施工，降低施工成本，降低施工难度。也就是说，小H只为施工方服务，一切目的都是为了让施工方盈利。一般的工作内容是及时总结施工方在施工过程中遇到的各种问题，然后制定解决方案，最后上报给小E，让小E联系设计师发布相应的解决方案。

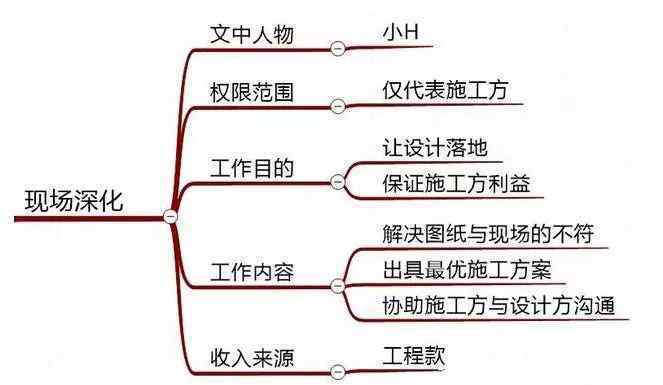

现场深化相关地图

在整个施工过程中，项目涉及各种材料和特殊家具的安装等。设计师小H和小E完成不了或者不在工作范围内。为了顺利推进项目，保证质量，向小明酒店提供相关资料的各大厂家也将参与项目，各厂家包含的工作面由厂家自主下达深化设计方案，也就是我们所说的各专业的深化。

比如小明酒店的GRG吊顶即将开始安装，就要联系GRG材料的供应商，让他们根据现场情况派专业的深化设计师出具GRG深化方案进行工厂加工，这里的深化设计与之前的小E、小h不同，专业深化设计的领域更窄，工作内容更专业、单一、精细，制作的图纸都是加工过的单图。他们的主要收入来源是项目中的材料成本。

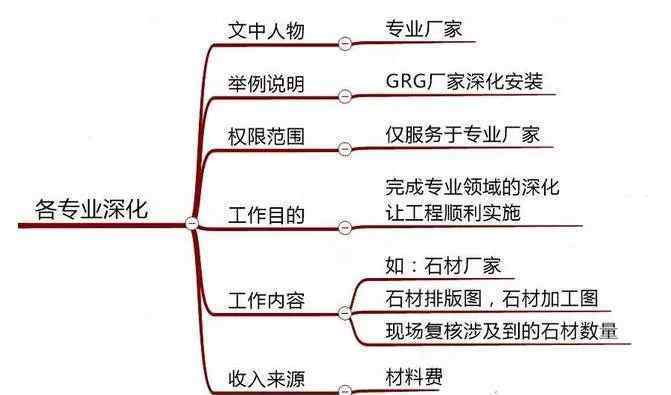

专业深化相关地图

梳理一下故事的主线:

故事讲到这里，你是不是有点迷茫？别担心，我们来梳理一下。

深化设计一般分为两个阶段，

第一阶段:方案图出来后，找到深化设计方出具的深化施工图，包括设计扩展、施工图深化等。深化后，这套图纸将送交甲方投标。此图称为投标图。

第二阶段:得到招标图纸后，施工方根据现场与图纸的差异进行二次深化，使结果达到最优。在施工过程中，一些大面积的特殊材料安装问题需要各厂家的专业深化设计师参与，以降低成本，提高工程效率。

所以这里的现场深化部分主要看业主的要求。如果业主有特殊要求，施工方必须为深化设计人员提供支持，以便更好地实施整个施工过程。

对于小项目，施工方深化设计工作是让设计方驻地设计师发挥作用。

在上述设计过程中，通过不同设计师和相关施工方的共同努力，小明酒店室内装饰工程顺利完成，并按计划于年前正式开业。

等一下，别以为故事结束了。这里还有一点值得强调。看了上面的介绍，你觉得整个项目完成后最终的工程竣工图会由谁来画？

答案是一般的竣工图是施工方深化设计下发的，因为方便施工方后期的工程维护和后期与业主的工程结算。

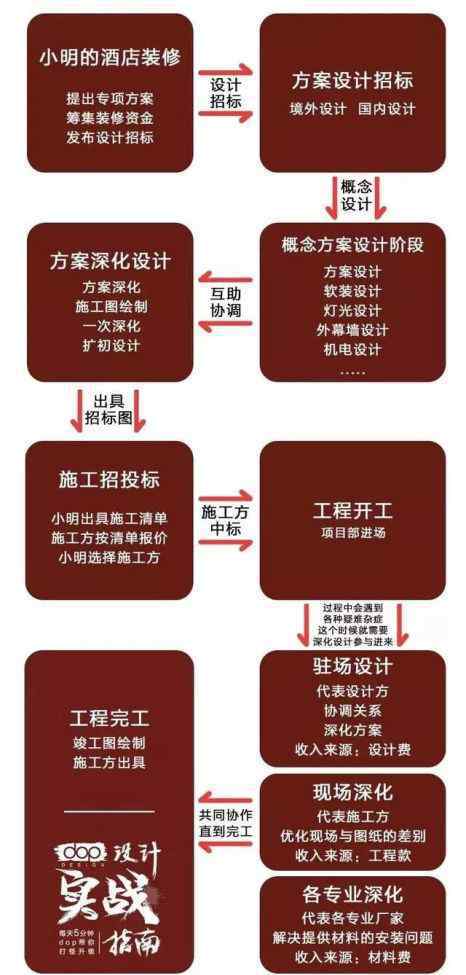

现在故事已经结束，下面这张图可以帮助你了解整个项目的过程，深化设计师在一个项目中的作用。

小明的酒店终于成功竣工开业了。我们的故事到此结束。

看了整个过程，你觉得，我为什么要知道这些？根本没有干货。

但是，在此之前，你有没有想过，你每天只有吃饭睡觉的时间，看起来充实滋润，前途光明？无论领导告诉你什么任务，你都能顺利完成，但你只知道领导安排什么。你有没有注意到你的计划或图纸提交后接下来会发生什么？

如果没有。当然，你不知道为什么领导突然让你修改计划，重新策划。

不熟悉整个流程也是现代社会分工最大的弊端之一。随着社会分工的加剧和细化，你会越来越意识不到同领域其他工作的内容和意义。鄙视链也就产生了。

现代互联网流行一种叫u盘生存的模式，让一大批人自然而然地认为只要把手头的事情做好，做到最好，就可以在任何行业的公司之间游走。

但就设计领域而言，你有没有想过，一旦进入一家公司，即使你画了一张图纸，但领导突然要求你去实地深化或参与项目征集结算，你会不会完全失明，完全无法理解工作范围内的内容节点，升职加薪的大好机会只会留给你？所以本文希望能给你一个全新的设计行业视角，了解这个行业的全貌。

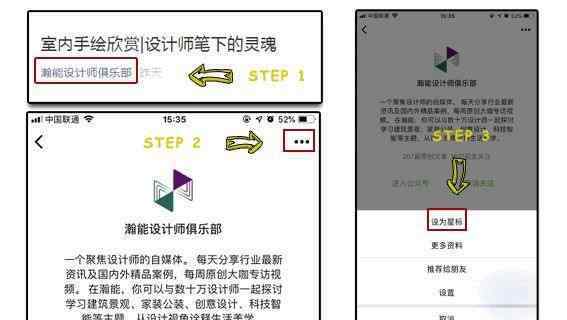

汉能设计师俱乐部的官方名称不是改成明星标志了吗？
