家里的飞利浦可水洗电动剃须刀用了可能8到10年了，充不进去电，于是在淘宝买耗材（20块电池电极电路板一套包邮，加2元带T8梅花螺丝刀），

在数码之家论坛找教程（yaodao6699的“详细拆解飞利浦HQ6075剃须刀并更换旧电池，保证你看完后能够自己操作：http://bbs.mydigit.cn/read.php?tid=2032086；rhh36的“拆 飞利浦HQ6075剃须刀”http://bbs.mydigit.cn/read.php?tid=445531），自己尝试一下。

大致流程：

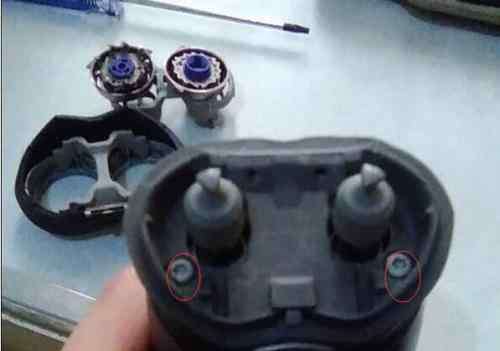

拧下顶盖螺丝（用T8梅花螺丝刀，其实我觉得应该叫六角螺丝刀，过程中别把下面的密封圈弄丢了）：

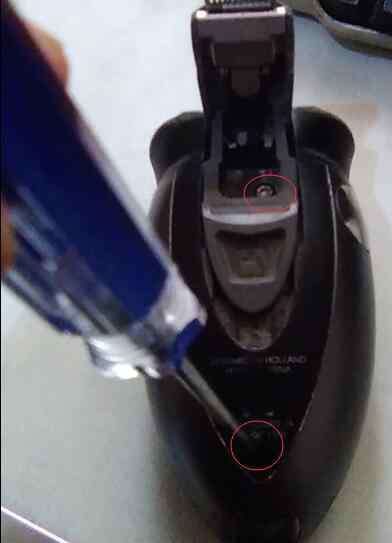

拧下鬓角刀下的和充电孔附近的螺丝：

挖出防水盖：

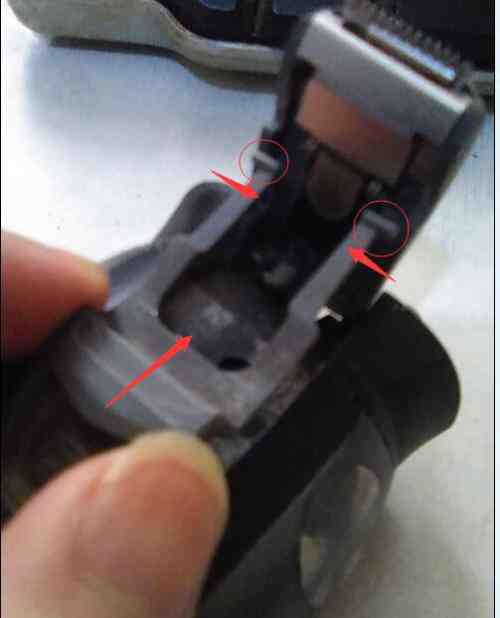

向内推鬓角刀支架的上面两个支点，再从下往上推出支架：

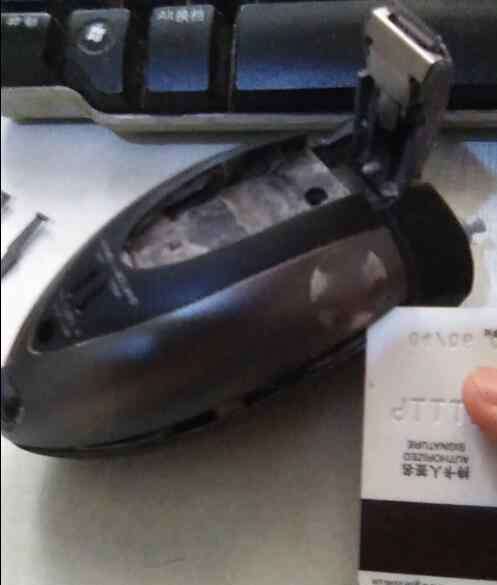

用借记卡撬开外壳：

别用手指甲，没戏的。

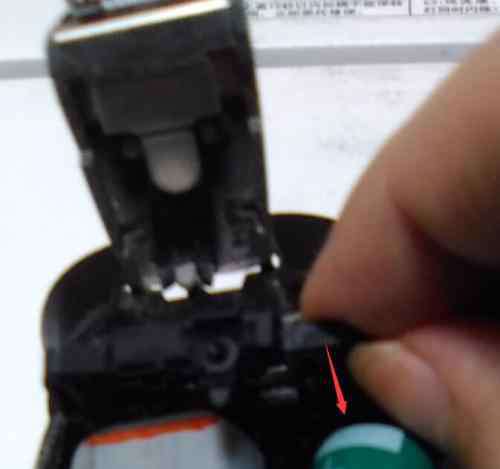

充电插头用螺丝刀勾住或顶住，拨开或这说拔下来：

电机辅助支架我是按住右边往右下拔再往上抬的，小心别弄断：

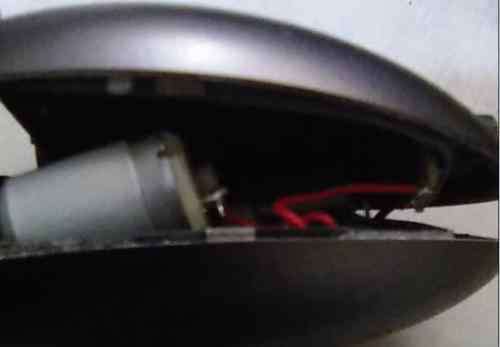

往前推电动机露出齿轮箱：

拔开齿轮箱（这次用指甲抠）：

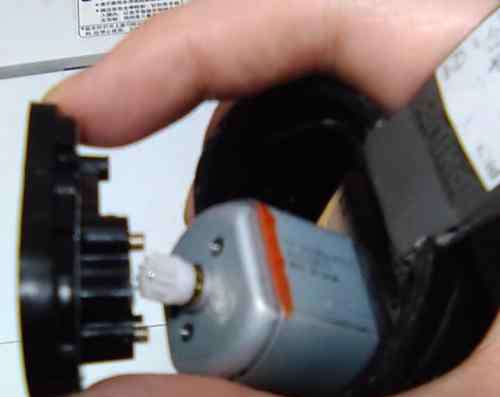

拔掉传动齿轮，用9块9包邮的钟表起子一类的东西把小螺丝拧开，就能拆掉电机了：

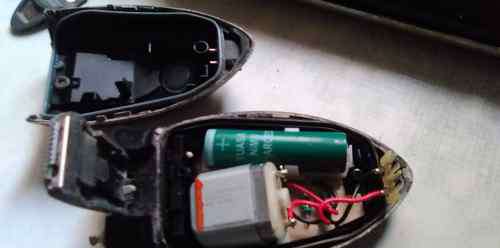

所有操作逆向来一遍，就可以换掉电池、主板、电机这一套了。我原来的是绿电池：

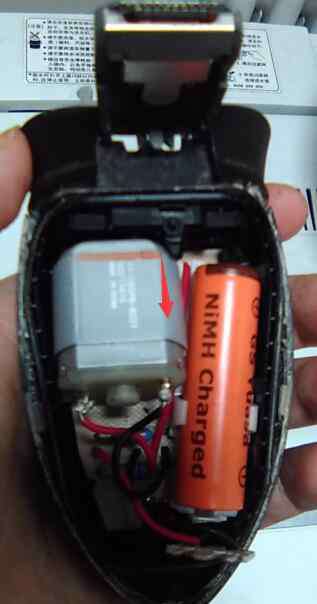

换的一套是红电池：

重装的时候电机辅助支架上凸起部分要冲下，别装反。商家充了电发过来的，装好后立刻能用，不知道是不是心理作用，感觉似乎有劲了。

————

当年这种镍氢充电电池可水洗的剃须刀要500多；锂电池的要800多，传说有些商家可以将其改造成锂电池的，只是电路会大改，以后要按住开关才能持续运转了，我没试过真假不知道是否有升级效果；

淘宝上也有单卖的，号称不改充电系统，只是换个特殊的锂离子内芯的电池进去，就能做到1.2V输出了……但我听说南孚的1.5V锂离子降压电池都有2个正极，充电和放电时是用不同的正极的，所以此类特殊升级电池是否真有效果不清楚。

期待其它用过的人的反馈。

————

其实还有个办法，把新电路板连接电机的电线剪断，再把旧电机连接电路板的电线剪断，都剥皮露出铜线来，绕在一起，用微型热缩管包上，再用在燃气灶上烤过的老虎钳烫一下，令其缩紧包裹绝缘。

不过直接这么卖的比亚迪套装方案居然要65块，如下图所示：

所以没舍得买。也不知道比亚迪的电池是不是比GS-yuasa的电池好很多所以没电机还那么贵？此思路也可以参考，没有微型热缩管可以用电工胶布，怕固定不牢可以用导电胶水。

当然会焊接也敢焊接的人直接用enelong的国产大容量低自耗电池焊上去应该效果更好。

————

对了，如果换过之后摇晃剃须刀时有滴啦滴啦的响声，估计是老用北方的硬自来水去洗剃须刀，多少有点水垢、铁锈留在里面没清理干净，应该不影响使用。飞利浦这些早期的可水洗电动剃须刀和他们收购的美国西雅图Sonicare的电动牙刷不同，没有垂直充电的结构，不容易导致污水渗透进电路板，所以不会轻易坏掉的。

————

其实最好是一开始就买干电池型的可水洗飞利浦电动剃须刀（HQ5705、HQ902之类的，但貌似都停产了只有二手货或样机可买了？），然后自己换硕而博或南孚的的1.5V锂降压充电电池。那样应该更耐用。

国产货们好的不学坏的学，纷纷搞成内置超声波电焊焊死的充电电池的模式，结果电池老化后换起来就很麻烦，唉，一点都不环保。当然其实本文这种换法也不环保，实在是想不起来电烙铁扔哪儿了，我也不擅长焊接。

现在带电路板都这么便宜，可能说明贴片电容，机械手焊接等自动化流水线很普及，所以带电路板也不贵了？怪不得老外逐渐发展成损坏就整体更换的模式，人工才是最贵的了……

————
