一次设备 电气一次设备+二次设备的基础知识点，老电工倾囊相授！

为了更好地控制和分析，我们习惯性地将电气设备分为一次设备和二次设备，但很多电工对电气一次设备和二次设备的分类认识模糊，甚至分不清。其实一次设备和二次设备都很容易找出来。

电气一次设备和电气二次设备的区别和分类。

一、电气一次设备和二次设备是什么？

一次设备是指直接用于生产、传输和分配电能的高压电气设备。它包括发电机、变压器、断路器、隔离开关、自动开关、接触器、刀闸、母线、输电线路、电力电缆、电抗器、电动机等。

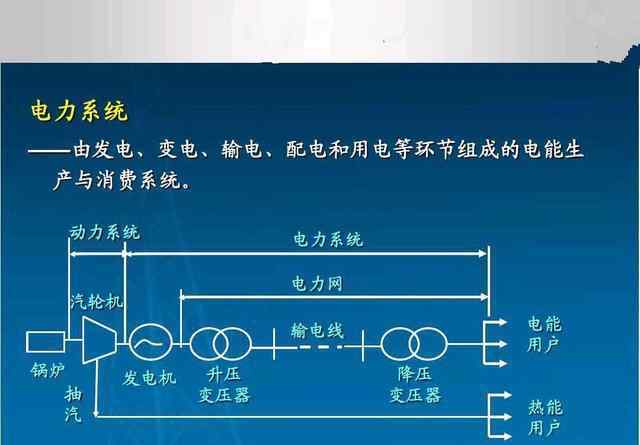

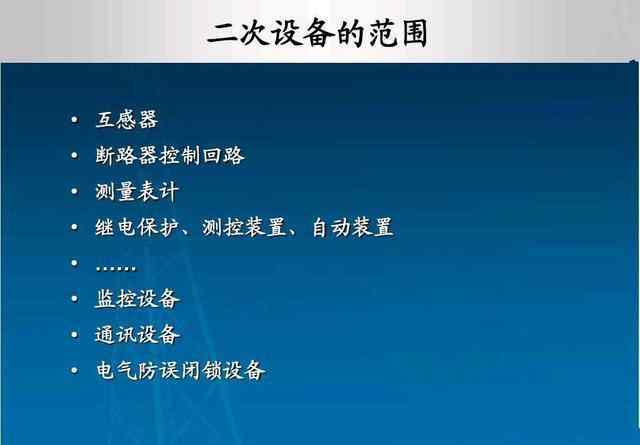

二次设备是指为监测、控制、调节和保护一次设备的工作，为运行和维护人员提供运行条件或生产命令信号所需的低压电气设备。如保险丝、控制开关、继电器、控制电缆等。

二、电气一次的分类。

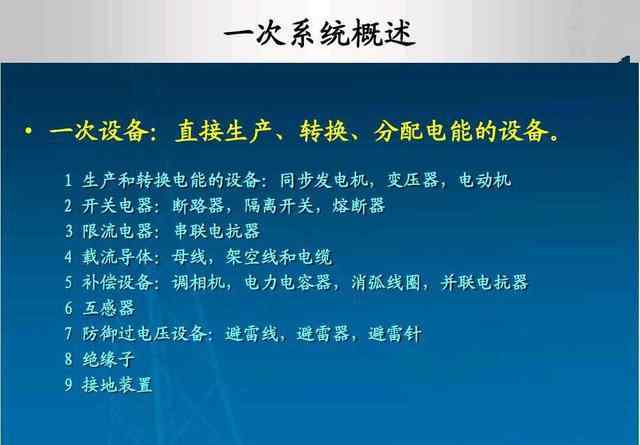

电气一次设备根据其在生产中的作用可分为六类:

(1)生产和转换电能的设备。比如发电机将机械能转化为电能，电动机将电能转化为机械能，变压器升高或降低电压以满足输配电的需要。

(2)开关打开或关闭电路的电器。如断路器、隔离开关、熔断器、接触器等。它们用于在电力系统处于正常或事故状态时闭合或断开电路。

(3)限制故障电流、防过电压的电器。如限制短路电流的电抗器和防御过电压的避雷器。

(4)接地装置。它是埋在地下与大地直接接触的金属导体，是连接电气设备的金属线。无论是电力系统中性点的工作接地，还是为了人身安全的保护接地，都与埋在地下的接地装置相连。

(5)载流导体。如裸导线、电缆等。根据设计要求连接相关电气设备。

三、电气二次回路分类。

1.控制(操作)回路:由控制开关和控制对象(如断路器、隔离开关)的传动机构和执行(或操作)机构组成。其功能是“关闭”和“分离”主要设备。

2.调节电路:指自动调节装置。例如，VQC系统用于主变压器的有载调压和发电机的励磁调节器。它由测量机构、传动机构、调节器和执行机构组成。

其功能是根据一次设备运行参数的变化，实时在线调整一次设备的工作状态，以满足运行要求。

3.继电保护及自动装置电路:由测量电路、比较部分、逻辑部分和执行部分组成。

其功能是根据一次设备和系统的运行状态，自动发出跳闸命令，有选择地切除故障并发出相应的信号，然后在故障或异常消失后，迅速投入相关断路器(重合闸和备用电源自动投入装置)，恢复系统的正常运行。(注:以上主要指常规电磁继电器等组成的保护和自动装置。)

4.测量电路:由各种测量仪器及其相关电路组成。

其功能是指示或记录一次设备和系统的运行参数，使运行人员掌握一次系统的运行情况，也是分析电能质量、计算经济指标、了解系统潮流和主要设备运行情况的主要依据。

5.信号电路:由信号传输机构和信号继电器组成。

其功能是反映一、二次设备的工作状态。

6.运行供电系统:由供电设备和供电网络组成，通常包括DC供电系统和交流供电系统。

其功能主要是为控制、保护和信号设备提供工作电源和运行电源，为主变压器的冷却、水和积煤等电力设备供电，以保证发电厂和变电站所有设备的正常运行。

四、补充知识:与保护装置相连的电气二次回路有以下回路。

(1)从电流互感器和电压互感器的二次侧端子到继电保护装置的二次回路(对于多油断路器或变压器等套管式变压器，从接线盒开始)。

(2)二次回路从继电保护DC分路熔断器到相关保护装置。

(3)从保护装置到控制面板和中央信号面板的DC电路。

(4)从继电保护装置出口端子到断路器操作箱端子的脱扣和合闸回路。
