吸塑模具的设计，这些是基础！

戳模具人杂志关注模具行业第一微信平台

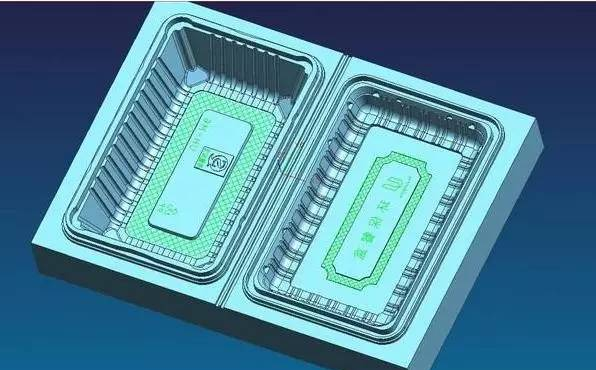

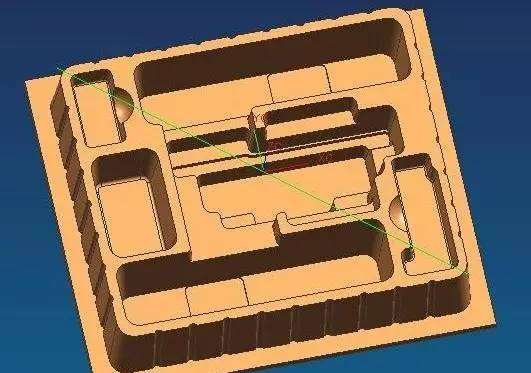

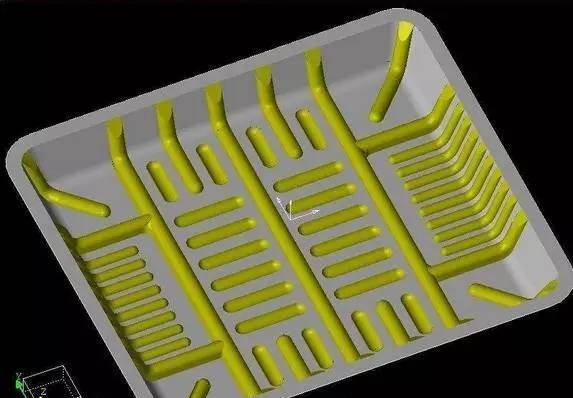

2、 几何形状设计，设计时，经常要综合考虑尺寸稳定性及表面质量。例如，制品设计和尺寸稳定性要求采用阴模(凹模)，但是表面要求光泽度较高的制品却要求使用阳模(凸模)，这样一来，塑件订购方会综合考虑到这两点，以使制品能在最佳条件下进行生产。经验证明，不符合实际加工条件的设计往往是失败的。

3 、尺寸稳定，在成型过程中，塑件与模具接触的面要比离开模具部分的尺寸稳定性更好。如果日后由于材料刚度的需要要求改变材料厚度，可能导致要将阳模转换为阴模。塑件的尺寸公差不能低于收缩率的10%。

4 、塑件表面 ，就成型材料能够包住的范围而言，塑件可见面的表面结构应在与模具接触处成型。如果可能的话，塑件的光洁面不要与模具表面接触。就像采用阴模制造浴盆和洗衣盆的情况。

5、 修饰， 如果使用机械式水平锯锯掉塑件的夹持边，在高度方向上，至少要有6～8mm的余量。其他的修整工作，如磨削、激光切削或射流，也必须留有余量。刀口模切割线间的间隙最小，冲孔模修整时的分布宽度也很小，这些都是要注意的。

6 、收缩和变形 ，塑料易收缩(如PE) ，有些塑件易变形，无论如何预防，塑件在冷却阶段都会发生变形。在这种条件下，就要改变成型模具的外形来适应塑件的几何偏差。例如：尽管塑件壁保持平直，但其基准中心已偏离10mm ;可以抬高模具底座，以调整这种变形的收缩量。

7、 收缩量， 在制造吸塑成型时一定要考虑到下列的收缩因素。① 成型制品收缩。如果不能清楚地知道塑料的收缩率，则必须取样或用相似形状的模具通过试验来得到。注意：通过这种方法只能得到收缩率，不能得到变形尺寸。② 中间介质的不利影响造成的收缩，如陶瓷、硅橡胶等。③ 模具所用材料的收缩，如铸造铝时的收缩。

你们对这个如何看，在下面留言大家一起评

模具人杂志

模具行业第一微信平台

合作推广、交流投稿

微信号:mujuren
