cw1 CW1系列智能型万能式断路器操作说明

01

储能运行

1.手动储能

1.1储能时，反复上下拉动储能手柄适当次数(约6 ~ 7次)，手没有感觉到反作用力时储能完成。

1.2储能完成后，“储能释能”指示灯处于“储能”位置。

2.电能储存

控制电路通电后，电能储存自动运行(当控制电路已接入自动储能预储形式时)。

02

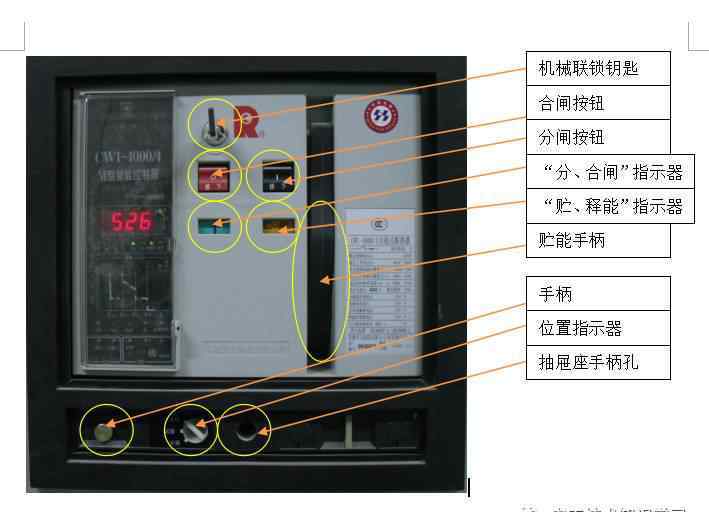

打开和关闭操作

1.手动打开和关闭操作

1.1关闭

当断路器处于储能断开状态时，按下黑色“■”按钮，断路器闭合，“分、合闸”指示灯由“☉”变为“■”，“储能释放”指示灯由“储能”变为“释能”。

1.2制动闸

当断路器处于闭合状态时，按下红色的“☉”按钮，断路器将被打开,“分合闸”指示灯将从“■”变为“☉".”

2.电动开闭操作

2.1关闭

当断路器处于储能和断开状态时，可以向合闸电磁铁施加额定电压，使断路器合闸。

2.2制动

当断路器处于闭合状态时，可向并联跳闸装置施加额定电压，以打开断路器。

03

抽屉断路器的操作

1.断路器主体插入操作

1.1拉出导轨

1.2将断路器本体放在导轨上，注意断路器的两个突出支架座应卡入导轨的凹槽内。

1.3向内推动断路器本体，直到无法推动为止。

1.4拔出把手，将把手六角体完全插入抽屉把手。

1.5顺时针转动手柄，直到指示器转到“连接”位置，可以听到抽屉座椅两侧的两声咔嗒声。拔出把手，放回原位。

1.断路器本体抽出操作

2.1首先，将断路器本体从“连接”位置移动到“分离”位置(逆时针摇动手柄)。

2.2拔出手柄后，拔出断路器本体。拔出断路器本体时，注意防止断路器因重心前移而倾倒坠落。

2.3从抽屉中取出断路器本体，然后将抽出导轨推回其原始位置。
