磁共振成像
在磁共振成像系统中，梯度放大器单元是指与梯度磁场相关的所有电路单元。其功能是系统提供满足要求的线性度梯度场，可快速切换确定切片位置和成像切片级别；梯度线圈的线性度是衡量梯度场平稳性的一个指标。线性度越好表示梯度场越精确，图像质量越好。如果梯度场的线性度不好，空和强度之间的失真可能出现在图像的边缘。因此，梯度放大器单元是磁共振成像设备的核心部件之一。

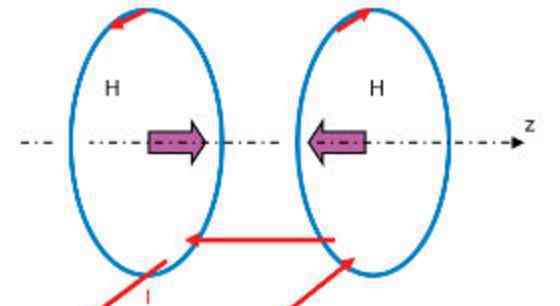

梯度磁场是由梯度电流沿轴向产生的，其性能指标主要包括有效溶解、线性度、梯度场强、梯度场变化率、梯度场蠕变时间等。为了产生沿轴向的梯度信号，系统需要几对电流线圈。在每对线圈中，电流方向相反，如下图所示:
梯度线圈示意图
事实上，三对梯度线圈位于磁共振成像设备的空腔内，产生三个正交磁场。因此，磁场可以在墙壁的任何位置进行调节。运行在闭合伺服回路中的梯度放大器驱动梯度线圈中的电流(如下所示)。因此，每个磁共振成像需要三个这样的电流控制回路。
梯度线圈电流控制回路
电流传感器的输出反馈可以实时控制梯度放大器的精确相位，这是整个系统的基础。从上图概述的MRI原理可以看出，图像质量、清晰度和分辨率与电流通过梯度线圈产生的磁场直接相关。因此，电流传感器的精度是决定电流控制回路的最关键因素之一。特别是，选择电流传感器时必须满足以下关键参数:1ppm非线性误差-40–85°c工作温度范围
更多信息，请关注均益道电力电子。
