z型钢 C型钢Z型钢知识要点

c型钢和Z型钢的知识点

编者按:本文不是原著，也不是初稿，而是编者通过各种渠道查阅了大量资料后，根据多年的行业经验进行的全面汇编。之所以标注原创，是不想把那么费力的编辑结果复制粘贴，然后声明为自己的。

简介:C型钢(Z型钢)因其优异的力学性能、高效简单的加工、精确的尺寸、方便的安装和经济的成本，被广泛用作建筑中的檩条。本文从原材料带钢的发展历史、加工工艺、加工技术(本文不介绍其他原材料)和标准等方面进行了全面介绍。(鉴于编辑水平有限，请留言指出本文中的任何错误)。

一、历史(不是本文重点，无需深究)

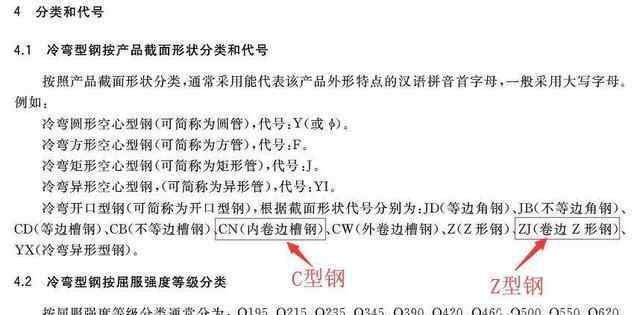

C型钢，因为截面形状像英文字母C，属于型钢系列，简称C型钢，学名全称内卷边槽钢(因为槽钢出现较早，这种结构的主体还是符合槽钢结构的，所以看起来像槽钢的都叫XXX槽钢，如果钢的几个字叫外卷边槽钢)。

这种型材没有具体的出现时间，但由于C型钢的加工工艺属于连续辊冷弯成型工艺(不同于铸造、连铸、焊接、弯曲、挤压、拉伸等)。)，一定是这个技术之后才产生的。

钢结构和冷弯成型的发展历史

在国外

1838年，俄罗斯、美国、英国等国先后使用压力机或冷拉机生产单件冷成型钢。

50年代以前主要是铸铁结构。典型建筑:1851年英国伦敦第一届世博会水晶宫(4500吨铸铁，10吨玻璃，1936年毁于火灾)

1855年，美国纽约的办公楼里出现了用压弯机制成的薄壁u型钢，并铆接成工字梁。

1870年逐渐使用型钢，铸铁改为钢结构。典型建筑:1889年法国巴黎世博会的埃菲尔铁塔(320米高，10000吨钢构件，已有148年历史)

1910年，美国发明了连续辊冷成型工艺，建造了世界上第一套辊冷成型钢机组，从此世界进入了冷成型钢的工业化生产阶段。(钢结构中的CZ型钢、彩钢瓦、地面承重板、公路护栏都属于此类工艺产品)

1925年，英国、德国和法国相继建造了辊式冷弯成型机组。

1946年，美国钢铁研究所(AISI)出版了世界上第一部《轻钢结构构件设计规范》(1946年版)，首次在理论和技术上取得了系统的突破，为世界冷弯成型技术的发展奠定了基础。

1959年，苏联建成第一条轧辊冷弯生产线。

国内的

冷弯成型机组建于20世纪50年代末和60年代初。

1987年，国家标准《冷弯薄壁型钢结构技术规范》(GBJ 18-87)正式公布。

20世纪80年代以后，随着国家改革发展战略的不断推进，冷弯成型技术、设备和产品逐渐发展起来；

2002年，国家标准《冷弯薄壁型钢结构技术规范》(GB50018-2002)第二版；)被释放；

2008年后，在国家大规模经济刺激下，行业发展达到了前所未有的高度；

自2015年国家提出并逐步推进供给侧改革以来，行业增长放缓。

二.带钢加工简介

热轧带钢的主要工艺流程为:加热炉-脱磷机-粗轧机-脱磷机-精轧机-表面质量检测仪-层冷-卷取机-打捆机-编号机-卷取板坯

镀锌带钢:找自己的妈妈

详见微信官方账号原文文章:你对钢铁生产了解多少？

三、直拉型钢加工技术

直拉型钢加工机由加载架、成型系统、成型系统、校正系统、计算机控制系统、液压系统、冲孔和剪切系统组成。

基本流程(根据机器设计部件的位置):

前切式(由于成型不好，尺寸误差大，市场上很少见):出料→找平→切割→冲拉筋圆孔→冲椭圆形连接孔→成型→定型→矫直→测长

后切式(常用):出料→找平→成型→定型→矫直→测长→冲拉筋圆孔→冲椭圆形连接孔→成型切割

根据切割方式，也可分为:飞锯切割、刀模切割和无级切割

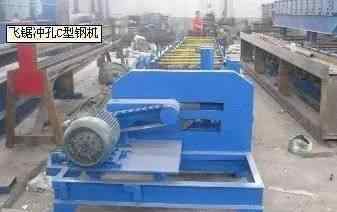

飞锯切割

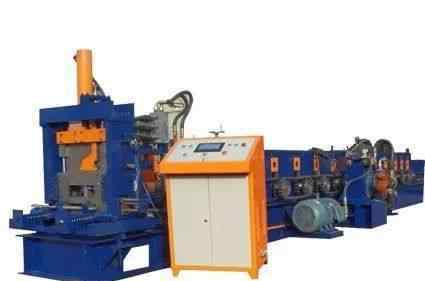

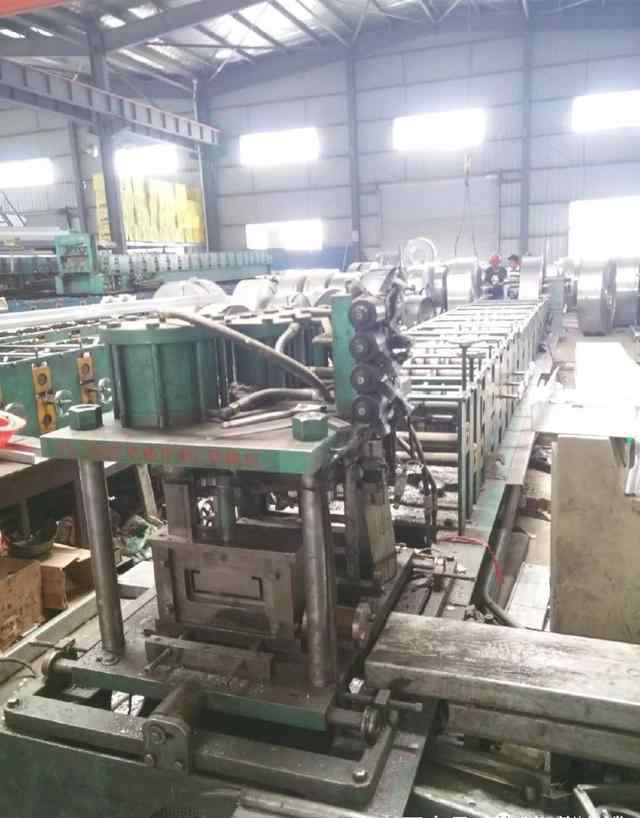

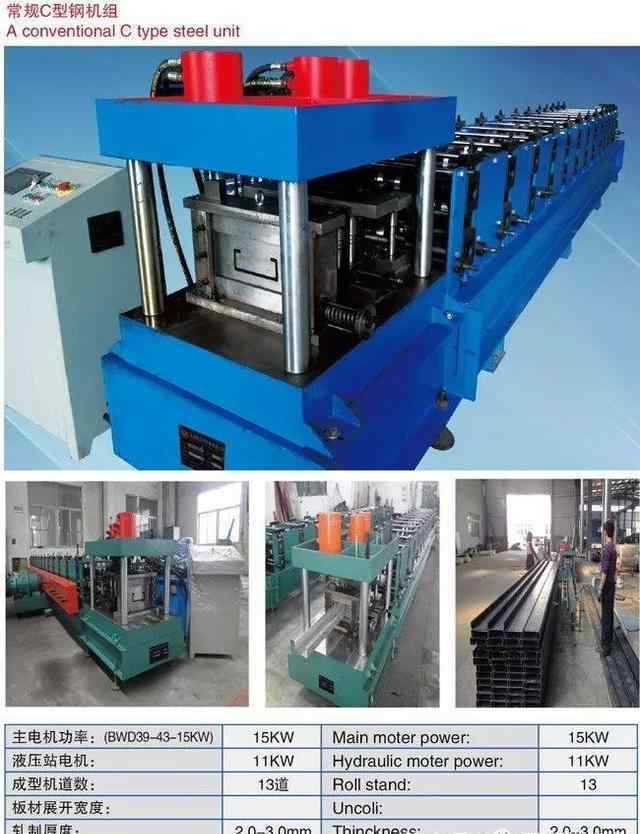

最常见的一种机器是(刀模切割):

特点:全手工送料、换模、自动打孔、测长、计数、切割

这种型号变化速度很快

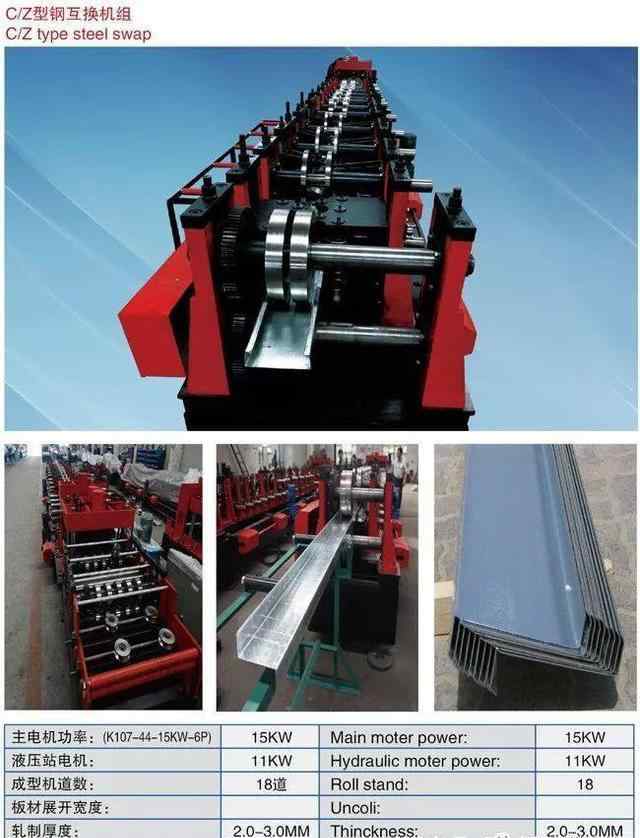

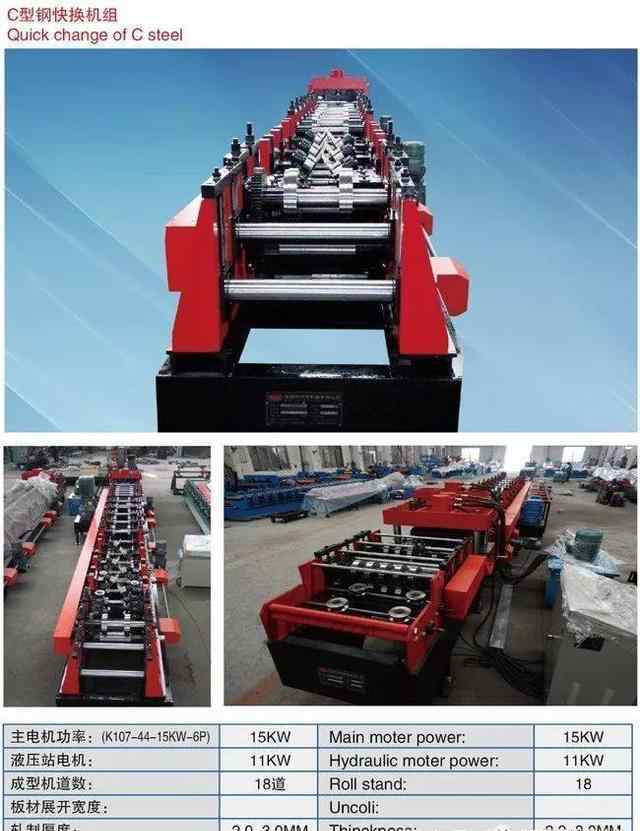

直拉型钢集成互换机

如果需要轧制4.0-6.0MM厚的C型钢，需要专用机器

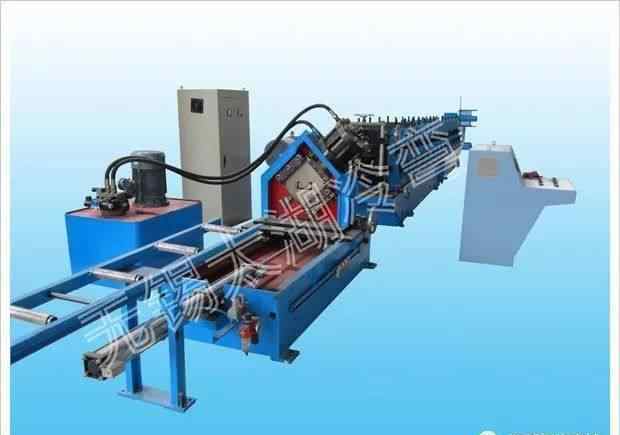

无端剪

四、国内主要质量标准及解释

主要标准依据:

GB/T6725-2017冷弯型钢通用技术要求

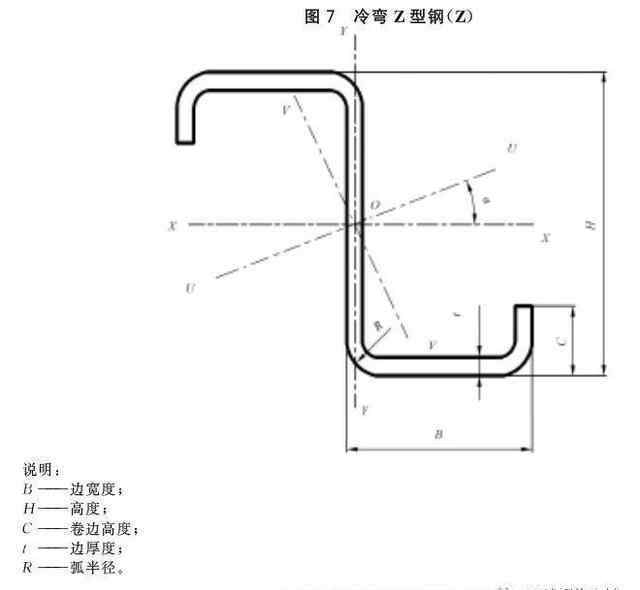

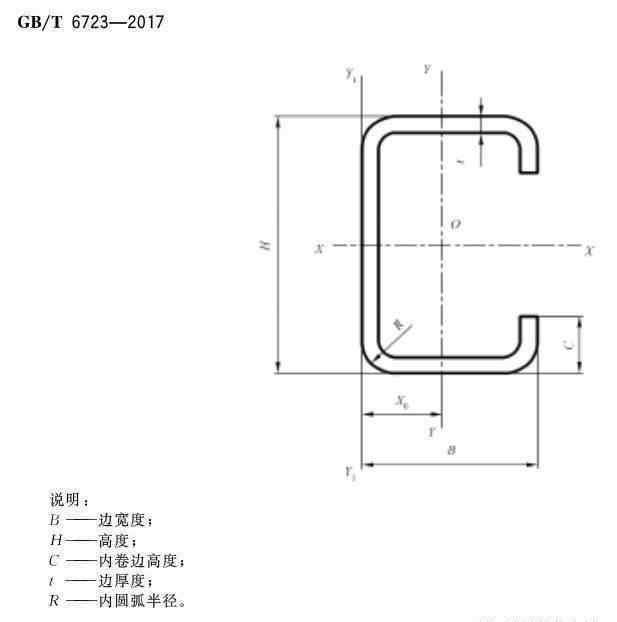

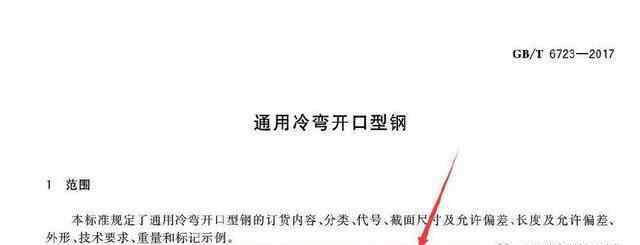

GB/T6723-2017普通冷弯开口型钢

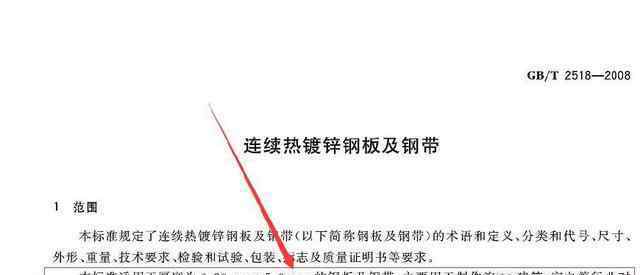

GB/T2518-2008连续热镀锌钢板及钢带

GB/T3524-2015碳素结构钢和低合金结构钢热轧钢带

GB/T33162-2016冷弯型钢用热连轧钢板及钢带

GB/T709-2006热轧钢板和钢带的尺寸、形状、重量及允许偏差

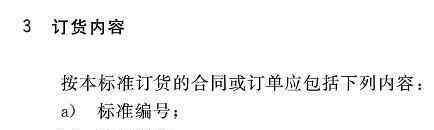

1.关于订购内容

2.关于质量标准

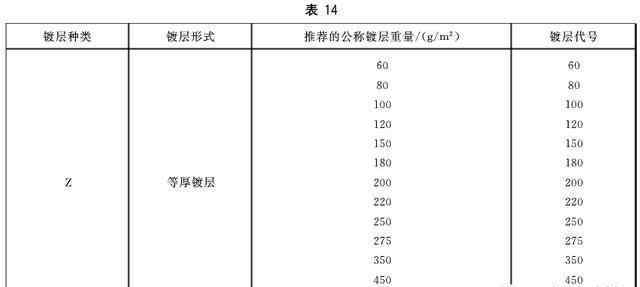

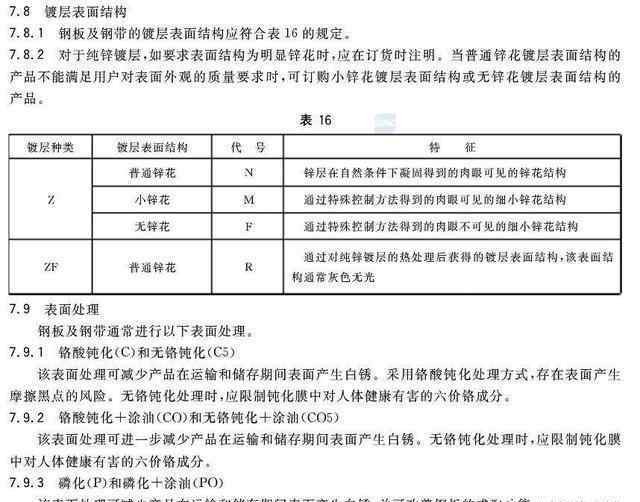

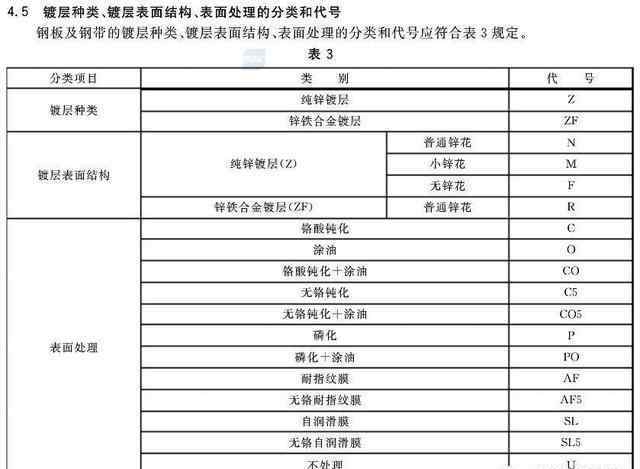

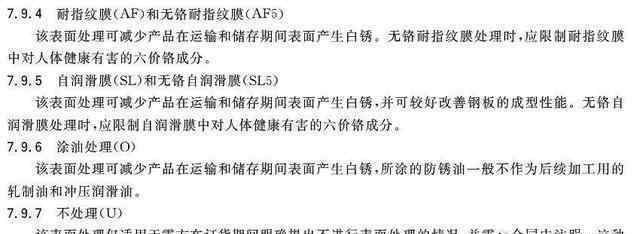

解读:涂层类型、表面结构、表面处理的不同，直接影响带钢价格，进而影响CZ型钢价格。还是那句话:一分钱，一分钱。

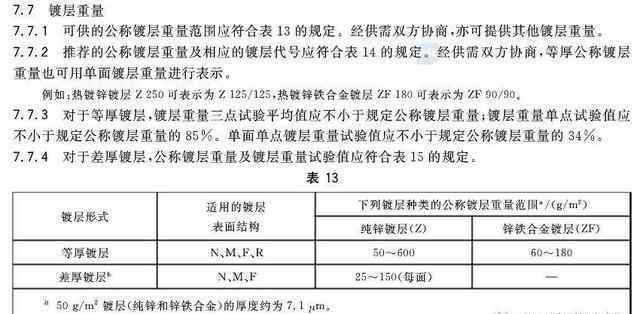

说明:镀锌重量不小于规定的标称涂层重量；单点实验值不低于85%。也就是说，镀锌量为100g的带钢，单点测量不小于85g，三点平均值不小于100g。(基于价格因素，实际名义值与规定名义值有一定距离)

解释:常用CZ型钢1.2~2.0不低于1.1~1.9，2.0~3.0不低于1.86~2.83。

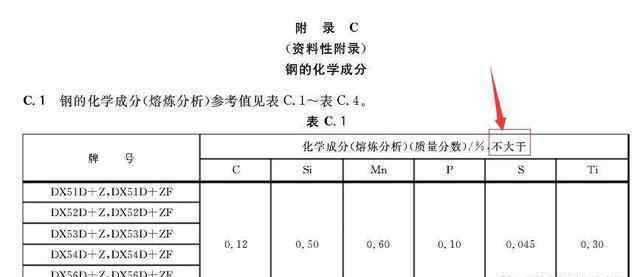

解读:以后看到材料报告里的数字，可以对比一下。

注:由于以上标准均为推荐性标准，并非强制性标准，双方所依据的标准需签订正式合同，并在合同中注明所依据的标准或另有约定。但实际情况是，如果严格按照标准采购，要么无法按时交货，要么价格极高。这就是现实。既然存在，就一定有它的道理。

动词 （verb的缩写）现状和未来

现状

量大:世界粗钢产量和型钢产量都很大；

低端:主要产品集中在低强度、低质量的钢带，高端市场严重缺乏有竞争力的产品；

同质化:基于国内庞大的人口基数和国人的投资理念，行业没有创新，产能严重闲置；

分散:由于地域限制和物流成本的影响，市场集中度极低。

整个行业投资高，收益低，导致参与其中的社会资本很少，进一步制约了行业转型升级。

未来

在技术和成本没有显著变化之前，这种现状会持续很长时间。虽然政策因素会有一定影响，但是国内低端市场需求巨大。受利益和成本的驱使，R&D动力不足，产品质量仍集中在最低水平。

当国外新产业市场逐步升级时，对国内市场会有一定的促进作用，但过程会比较缓慢。

不及物动词结论

直拉型钢质量的关键是原材料的质量。然而，原材料带钢的质量在很大程度上取决于炼钢技术的突破。归根结底，是上游基础钢铁冶炼技术的升级，才能带动大量下游加工产品的升级。

感谢以下单位或作者对原始资料的编辑(不分先后):

中国颜刚科技集团公司

冶金工业信息标准研究所

原宝钢股份有限公司

原武汉钢铁集团公司

中南建筑设计院

北京科技大学韩

Xi建筑科技大学何保康教授

丁国良黄宁(万芳数据)
