模拟示波器谁都用过，但你肯定还不够了解它里面的构造！（多图慎入）

作为一名电子爱好者如果没有示波器的话那就几乎什么都干不了。在几年前，数字示波器刚刚兴起的时候，市面上出现了大量淘汰下来的模拟示波器，价格低廉，而且功能齐全，几乎很多前辈都入手了一台。几年前，我们实验室也采购了几台岩崎的SS-7802A双通道的模拟示波器，模拟带宽20M。但是自从购买了数字示波器之后，这些老家伙就一直在角落吃灰，借着论坛的拆解活动拆来玩玩，瞻仰一下当时的高科技产品。

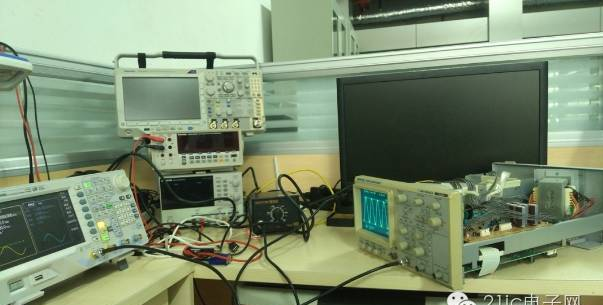

首先，来个合照，我是狂人小痴，第一次发帖，各位前辈多多指教。

拆之前先测试一下，各项功能正常

好久不用这台东西，BNC接头都发霉了...

进入正题，先把上面板拆开，整个示波器主体映入眼帘，结构紧凑，看起来很舒服整洁。

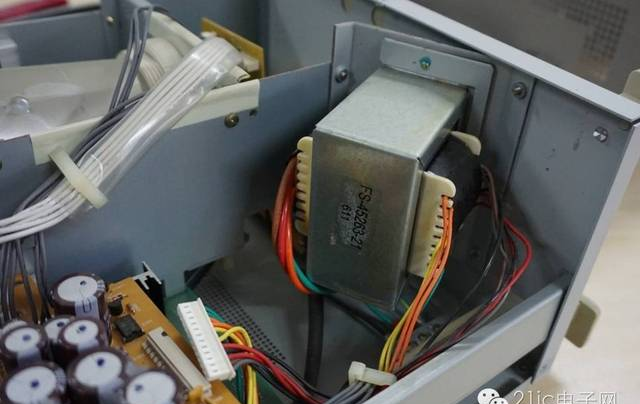

最显眼的是这个变压器的摆放，我看了好久，不明白斜着放的用意在哪（ 文章结尾有彩蛋！！），垂直放是完全够空间的。

俯视图

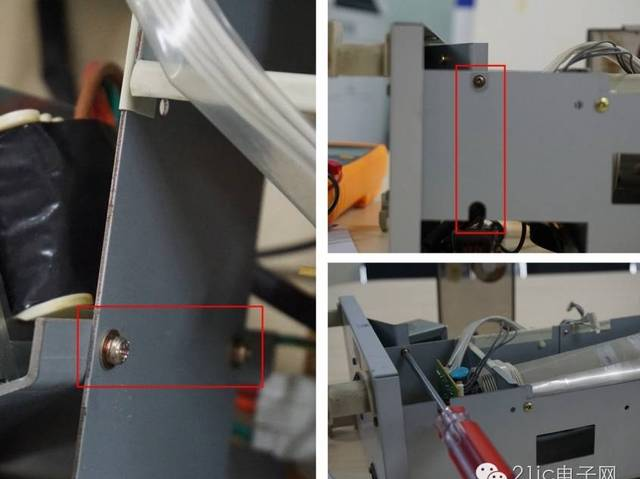

在拆变压器的时还在纳闷该怎么拆固定在中间板的那两颗螺丝，因为螺丝刀伸不进去。然后看到在外框那里刚好挖了两个孔，对着那两颗螺丝。

用长螺丝刀伸进去，搞定，一开始还以为要用软管拆，岩崎的这台示波器很多细节做的很好。

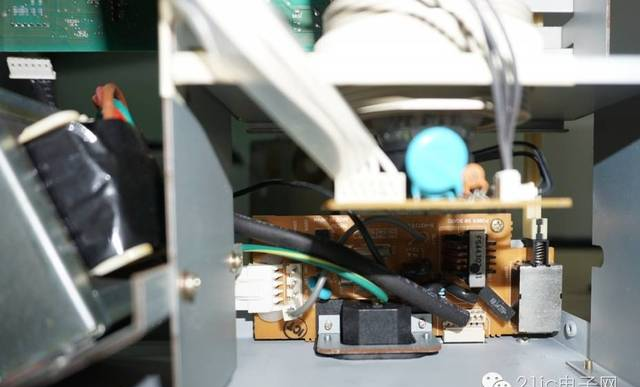

在变压器对面的角落有个电源输入的小板子

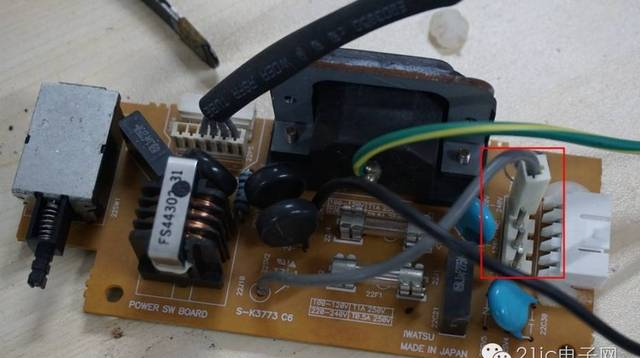

这块板子结构很简单，市电进来，进过开关，然后是LC滤波，通过保险丝，再送到变压器，图中的那根跳线是用来切换输入电压的。

岩崎在一些细节上做的很好，像这个输入电源滤波，好多仪器就没有做。

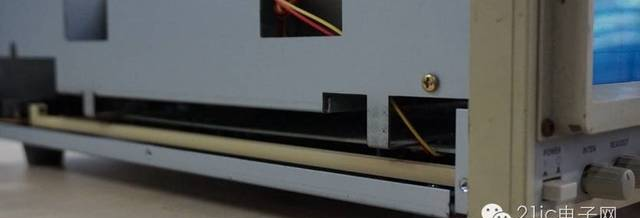

说到这个开关有点意思，一开始我以为这个开关是装到面板上的，然后引线到后面，但拆开之后一看，居然是用了一根延长杆练到面板的按钮。

虽然无关性能，但是给人眼前一亮的感觉。

接着就到电源板，紧靠着电源变压器，通过排线将电压引到其他的地方

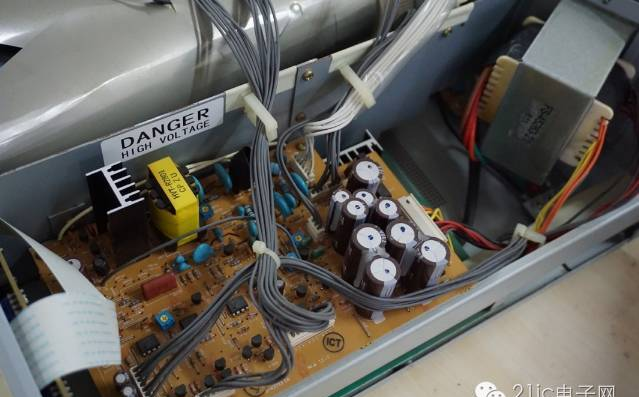

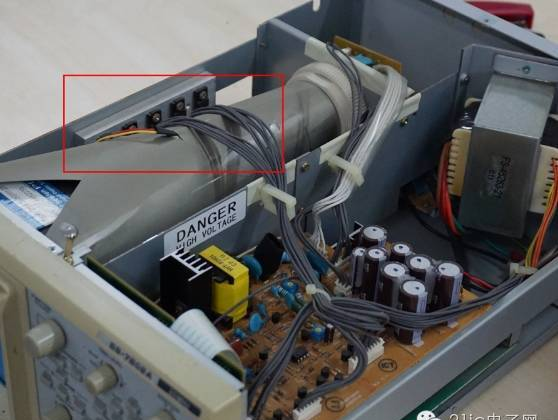

电源板分为两部分，一边是示波管所需的高压电源，另一边是逻辑电路部分的电源。高压电路那里有好多二极管和电容，应该是倍压升压电路。

至于低压部分没有使用78系列的稳压管，而是采用了分立元件构成串联型的稳压电路，可能是出于供电能力的考虑吧。毕竟集成的稳压芯片能提供的电流有限。

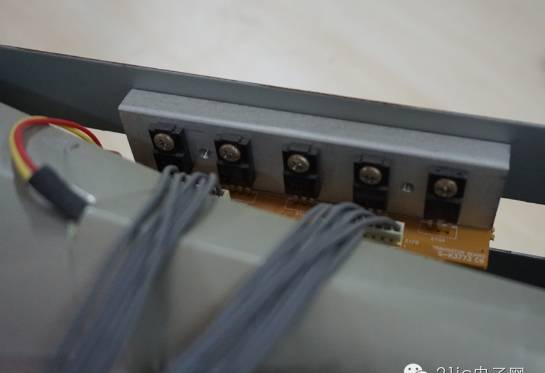

既然是串联型稳压电路，那就得做好散热工作了。岩崎的做法是把功率管固定在机箱上，通过机箱散热，再用排线和电路板连起来。

三极管型号为B941 、D1266、A1668，不过查不到相关型号（ 文末有答案！！）

接下来拆前面板

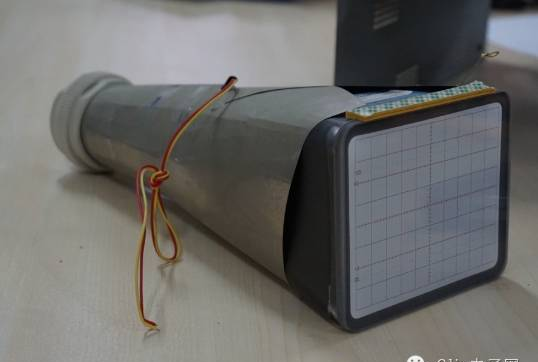

由于没有前面板的支撑，怕在拆解其他东西的时候损坏示波管，所以把示波管也拆了下来。

不过说起来，这种显示技术在当时也算是时代的标志了，现在都被液晶取代了。

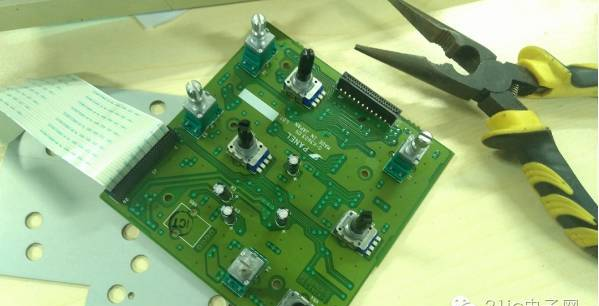

前面板的话就一些按键和旋钮。这台示波器的有四个旋钮是用电位器的，分别是CH1和CH2的垂直位置，水平位置以及触发电平，其它的都是旋转编码器。

之所以使用电位器的原因我想是可以直接把电位器的压送到示波管，这样电路就简单多了。用的都是ALPS的电位器，这么多年了这些电位器旋转还是很顺畅，一点岁月的痕迹都没有，用料十足。

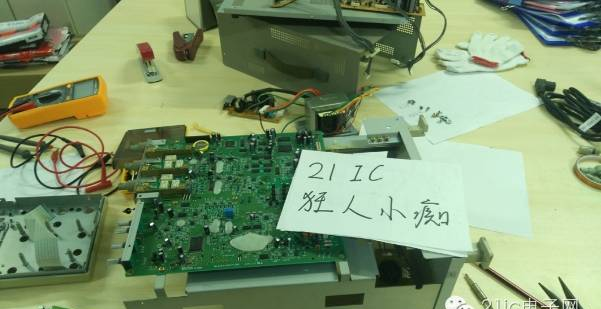

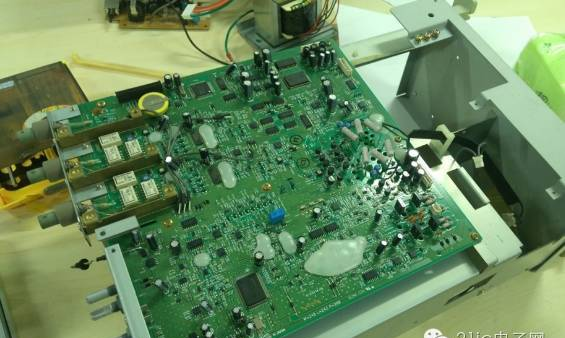

接下来就是整个示波器的核心主板了，PCB很大，几乎占满了整个示波器底部。

这台示波器相比那些旧型号多了一个频率直读的功能，老的示波器想要知道频率就必须使用光标，这样的话就很不方便了。

信号进来之后先是通过继电器根据幅度的大小切换不同档位的电路，在进行放大处理，同时也进行整形，送给单片机计算频率。单片机用的是NEC的，但是具体的数据手册也查不到。在控制处理部分进行频率的计算、字符合成、旋钮相应处理等工作。然后剩下的就是与示波管工作相关的电路，然而实在是太复杂，而且找不到相应的电路原理图，晚辈也没办法做

出更深入的讲解。

至此，整台示波器拆解完毕，合影留念。

装回去试试机，还好还能正常使用，不然拆坏了就麻烦了...

总的来说，岩崎的这台示波器操作上还是很人性化的，用料十足，很多细节之处做得很好，也难怪过了这么多年性能还是很好。

由于本人水平有限，加之整台示波器实在是过于复杂，所以很多地方也看不懂，所讲之处有错的地方欢迎各位前辈指正。

后续：

对于楼主拆解过程中遇到的几个问题，强大的21ic网友们也给出了解答：

1、 变压器斜放，一个可能是为了散热和防止杂散磁场对示波管的影响，二个是变压器直接固定到底板上，底板强度可能欠佳，按照图示这样安装，形成一个三角固定，更牢靠。

2、三个三极管的型号分别为：

B941=2SB941， 松下达林顿PNP管，60V 5A

D1266=2SD1266，松下达林顿NPN管，与2SB941互补，60V 5A

A1668=2SA1668，日电PNP管，200V 2A
