隔爆接线端子 隔爆接线盒内部的引线结构有哪些特点？

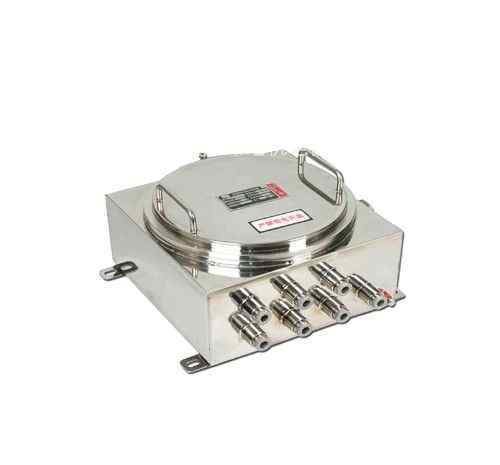

隔爆型接线盒的特点是供电电压低，但引入的电源线较多。因此，目前隔爆型接线盒的引线连接主要有两种方式。一种是用接线端子连接；另一种是连接导线直接穿过接线盒，然后直接密封在接线盒底部。

端子连接是在接线盒底部安装一个端子套，通过连接螺栓将外部电源线与内部导体连接起来。优点是端子套、连接螺栓等零件可以逐个单独加工。端子套、连接螺栓等部件安装方便，便于接线盒的安装。然而，它也有它的缺点。由于使用的端子较多，必须保证电气间隙和爬电距离的要求，所以外壳过大，隔爆接头多，无形中增加了安全隐患。

引线直接穿过接线盒后密封在接线盒底部是为了在接线盒底部预留一个穿线孔。连接线穿过穿线孔后，导线用密封胶密封，外部电源线和内部线用线棒连接在一起。优点是:由于用接线板代替接线端子，减小了接线盒的体积，减少了隔爆接合面的安全隐患，减少了零件，降低了成本。其缺点是辅助接线盒大多位于电机底座有一定倾角的一侧，连接线必须穿过接线盒底座才能灌注密封胶，难以保证密封胶完全充满接线盒底部预留的穿线孔，如果环境温度较低，也给密封胶的加热固化带来不便。两者各有特色，可根据实际情况使用。
