三相电流互感器 电流互感器的四种接法

电流互感器的接线方式并不复杂，只有四种接线形式。

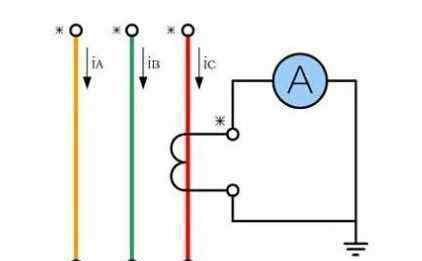

1.是单个电流互感器的接线形式。

它只能反映单相电流的情况，适用于需要测量单相电流或三相负载平衡的情况，通过测量一相就可以知道三相，而且大部分都是用电流表连接的。

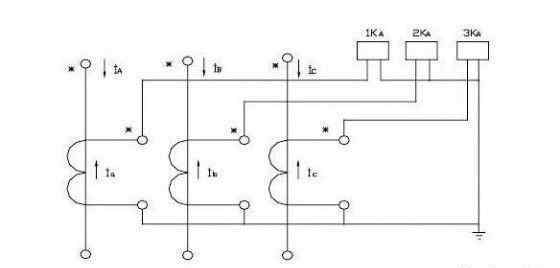

2.三相完全星形连接和三角形连接。

三相电流互感器能够及时准确地了解三相负载的变化，广泛应用于变压器差动保护接线中。中性点直接接地系统中电能表的电流采集只能采用三相全星形接线。三相三继电器的接线方式不仅可以反映各种类型的相间短路，还可以反映单相接地短路，因此这种接线方式被用作中性点直接接地系统中的相间短路保护和单相接地短路保护。

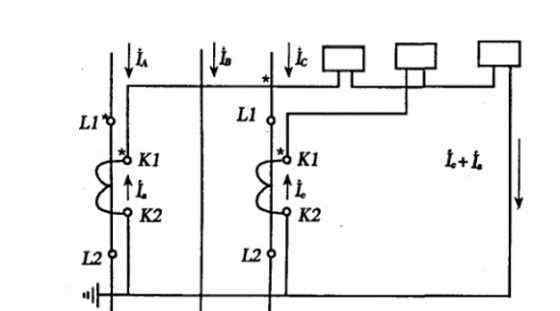

3.两相不完全星形连接。

在实际工作中使用最多。它省去了一个电流互感器，利用A和C的组合电流，形成相位相反的B相电流。两相双继电器接线方式可以反映相间短路，但不能完全反映单相接地短路，因此不能用于单相接地保护。这种连接模式用于中性点不接地系统或通过消弧线圈接地的系统中的相间短路保护。

4、两相差电流连接形式。

仅用于三相三线电路，中性点不接地，无中性线。这种连接方式的好处不仅是省去了一个电流互感器，而且还可以用一个继电器来反映三相电路中的各种相间短路故障，即以最少的继电器数量完成三相过流保护，节省投资。但当故障形式不同时，灵敏度也不同。这种接线方式常用于10kV以下配电网的相间短路保护。由于灵敏度低，这种保护在现代很少使用。
