dimension Adobe用Dimension为平面设计师提供3D设计和发布平台

3D设计能生根发芽，会从“不错”迅速发展到能让设计师(和企业)脱颖而出的尖端技能。Adobe在17年前推出了3D工具Adobe Dimension CC，以帮助用户轻松将2D设计转化为完整的现实世界可视化。Dimension的优势在于，它不是直接针对3D内容创作者，而是针对平面设计师。艺术家现在可以在Photoshop、Illustrator和InDesign中创建2D设计，并在现实环境中将其转化为3D模型。Dimension的主要目标是普及3D，向任何人开放，简化从产品设计到合成摄影的工作流程。

然而，有时设计师想要分享的不仅仅是2D渲染。如果他们想把完整的3D作品分享给别人探索评论，该怎么办？或者他们可能想在网上发布，让公众可以消费。这样的情况下，有3D发布功能岂不是很好？Adobe的迈克尔·邦德最近分享了他们如何为Dimension构建3D发布功能。以下是英伟网的具体安排:

1.通过glTF将维度项目发布到网络

在Dimension 2.0中，Adobe增加了一个允许用户导出3D场景的功能，这样任何用户都可以通过链接在Web浏览器中直接查看。我们可以通过glTF做到这一点。

GlTF是一种文件格式，旨在实现运行时之间3D资产的有效传输。因为很多原因，非常适合渲染Dimension场景的实时版本。GlTF 2.0规范包括一个基于物理学(PBR)的材料系统，它非常接近Adobe Dimension使用的材料系统，而GlTF是为支持快速加载而设计的。此外，Google Draco几何压缩等技术的支持，使得Adobe能够将通常非常大的场景缩小到更适合下载的大小。

但是，将维度项目导出到glTF并非没有问题。用户希望场景的实时版本看起来尽可能接近他们在Dimension中看到的一切，而glTF规范缺少几个可能实现这一点的关键功能。作为glTF工作组的成员，Adobe通过帮助定义规范的新扩展来解决这些困难，并确保Dimension用户可以以最高质量导出他们的项目。

2.照明设备

第一个缺失的功能是核心的glTF规范不包含任何环境信息，比如场景照明。原因是glTF资产最常加载到3D引擎中运行的已有场景中，因此可以从其继承光照信息。这样做的好处是不会增加文件大小。然而，这意味着访问者将总是看到与资产创建者的元素略有不同的元素。这是维度用户群的一个关键问题。在Dimension中构建场景的设计师可能对将作品导出到游戏或虚拟世界不感兴趣。分享他们的艺术作品的目的可能只是希望观众能准确理解他们的创作意图。

有两种照明类型用于在维度中忠实地表示场景。第一个是“阳光”，它不仅模拟了太阳直接发出的光线，还包含了“云量”因子，可以用来模拟太阳光的云反射。Adobe帮助设计和指定khr _ lights _ punctural扩展(包括方向灯、聚光灯和点光源)。“阳光”最好用方向灯来建模，所以这个扩展完成了Dimension光照要求的第一个拼图。“云量”因子不包含在扩展中，因为它是特定于太阳的使用，而不是一般的方向灯。除非在glTF中有另外一种方式来描述这种效果，否则我们只能在glTF中的自定义标签中添加关于云量的信息，而这只能在Adobe的glTF查看器中使用。

维度的第二种照明类型是基于图像的照明；；IBL).这种类型的照明基本上使用图像(通常是HDR)从各个角度存储场景的照明。接下来，图像将用于渲染物体表面上漫射和反射的光。当然，实际情况要复杂得多。当光线在表面反射时，其路径可能会受到微小缺陷的轻微或反复干扰，这可能会导致材料看起来粗糙或光滑。无法实时有效计算，所以通常的解决方案是提前对IBL图像进行滤波，获得各种级别的材质粗糙度，并存储一系列图像，以便在渲染最终场景时使用。Adobe与微软的Babylon.js团队合作定义了基于EXT_lights_image的扩展，现在可以从Dimension导出这个数据。虽然产生的照明看起来不像高质量的Dimension渲染，但未来照明输出的优化将有助于进一步缩小保真度差距。

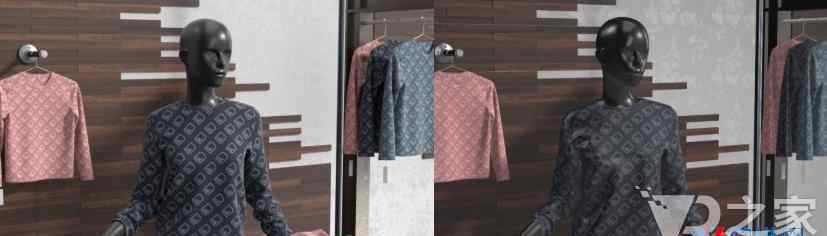

左:Dimension渲染的2D图像；右图:在网络浏览器中观看时，完全交互式的3D glTF

3.透明

虽然glTF 2.0的PBR材质系统与Dimension使用的Adobe标准材质非常一致，但它缺少的一个元素是透明度，它只支持简单的alpha叠加值。虽然我们可以用它来使材料透明，但只有光线既不折射也不反射才能实现。一个典型的例子是宽松的织物，如纱布。然而，更常见的材料，如塑料或玻璃，涉及更复杂的与光的相互作用。例如，为了渲染令人信服的玻璃，当光线到达并穿过其表面时，光线会折射和反射。此外，部分光可以被吸收或散射，从而有效地改变到达观察者眼睛的光的颜色。对于Dimension的用户来说，渲染玻璃、塑料、各种液体等常见材质是非常重要的，所以需要在glTF中重新创建。

为此，Adobe定义了Adobe _ materials _ thin _ transparency扩展，它可以处理最简单的光学透明情况。这种扩展只涉及薄材料，为了简单起见，消除了动态散射效应。Adobe表示，他们将继续与glTF社区合作，将这一功能纳入未来的规范。

4.摄像机

Dimension提供了一个名为书签的功能，可以用来保存场景的特定视图。对于每个书签，设计师可以配置相机属性，如FOV，焦点和景深。因为glTF相机只包含FOV，Adobe已经定义了另一个扩展来包含更高级的相机信息。

5.维度网络查看器

对于从Dimension发布场景的设计师，可以通过Creative Cloud Web界面查看。接下来，设计者可以与任何可以通过Adobe Dimension Web Viewer在Web浏览器中浏览的人共享该链接。查看器是用Babylonjs构建的。虽然它可以加载和显示任何glTF(或GLB)，它特别擅长预览维度项目。这是因为Dimension项目可以包含不真正属于一般场景格式(如glTF)的函数，因此Adobe最终将它们作为自定义数据包含在发布的文件中，仅供Dimension查看器使用。这些功能，包括静态背景和不可见地平面，可以用来混合对象阴影和背景图像的反射。

除了重新创建您在维度中看到的内容，查看器目前几乎没有什么功能。项目的所有相机书签都可以在查看器中使用，这样设计人员就可以轻松设置和显示特定的镜头，并提供评论面板来接收反馈。Adobe还表示，他们密切关注用户的反馈，任何人都可以通过这个反馈门户网站留下自己的意见。

6.写在最后

Adobe致力于继续优化Dimension的导出管道，并与glTF社区合作推广规范和支持用户需求。在接下来的几个月里，你可以期待访问这个网页浏览器的功能和优化。
