n0480 基于UG和MasterCAM测头自动编写探测程序探讨

最近研究了探针路径的自动编程，分别用UG和mastercam进行了测试。感觉UG入门很容易，但是写探针路径太麻烦，不像Mc那样直观“智能”。Mc优势明显，但上手比较困难，因为没有现成的后处理和探针机床文件，需要繁琐的设置和开发。UG有自己的后处理，但是灵活性差，功能不如mc。也可能是我对UG检测模块研究不够深入造成的偏见。主网上似乎没有相关资料可供参考和研究，只有反复的探索和实验来验证。如果朋友在这方面做得好，他们可以一起讨论和合作！UG程序的好处是可以在O9开始的时候直接调用雷尼绍的内置宏程序。目前正在测试两个软件检测程序在不同系统机床和不同探头上的应用效果，稍后会更新这个内容。好了，我们来对比一下这两个软件产生的探测程序，也算是对我最近研究的一些总结。有朋友找问题问一下，谢谢！

我们来看看MaterCAM x9的检测程序:

O100

# 149 = 0

# 148 = 0

N100 G21

N102 G91 G28。

N104 G0 G17 G40 G49 G80 G94 G90 G56

N106 M20

打开进程文件指针

DPRNT

DPRNT

DPRNT

DPRNT

#1=FIX

#2=#3011-

#3=FIX

#4=#2-

DPRNT* * # 3* # 1G65P2002X34.5Y0.Z50]

#1=FIX

#2=#3012-

#3=FIX

#4=#2-

DPRNT* * # 3* * # 4]

PCLOS

M5

G56

G90

G65P2109A1。C0，I 2.5d 2 . E2 . H4 . m0 . Q0 . R0 . t-999 U4 . v2 . w1 . z50

G65P2002Z50。

g 65p 2102 a 34.5 b 0 . c-7.5i 42.5j 0 . k-17.25 I 29.878j-21.25k 36.806 I-17.25j-29.878k-21.25 I-36.806j 0 . k 0 . I 0 . I 0 . j 100 . k 101 . I 102 . j 103 . k 105 . I 0 . j 0 . k 1 . I 0 . j 0 .

#104=]*

G65P2002Z50。

g65p 2108 b 5261 . I0 . J1 . c0 . d0 . f1 . h1 . k 5261 . Q0 . r 102 . s103 . u1 . v1 . w1 . X100 . y101

G65P2007

N142 M21

N144 G91 G28。

N146 G28 Y0。

N148 M01

N1001

T1 M6

N150 G05.1 Q1

N152 G0 G90 G56 X-10。Y15.5 S1000 M3

N154 G43 Z25。氕

N156 Z10。

N158 G1 Z-10。F600。

N160 Y25.5 F120。

N162 G2 X0。Y35.5 I10。J0。

N164 X35.5 Y0。I0。J-35.5

N166 X0。Y-35.5 I-35.5 J0。

N168 X-35.5 Y0。I0。J35.5

N170 X0。Y35.5 I35.5 J0。

N172 X10。Y25.5 I0。歼10。

N174 G1 Y15.5

N176 G0 Z25。

N178 M5

N180 G05.1 Q0

N182 G91 G28。

N184 M01

N186 M20

M5

...

...

...

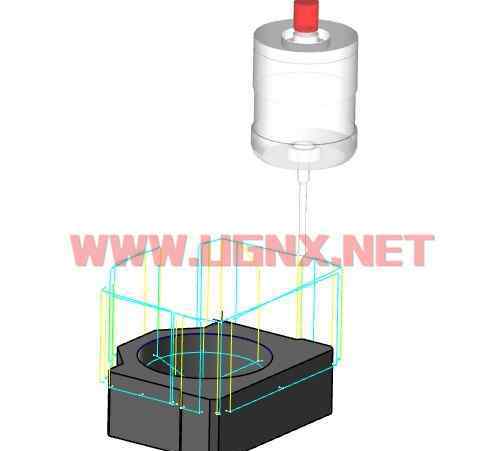

探针检测路径如下:

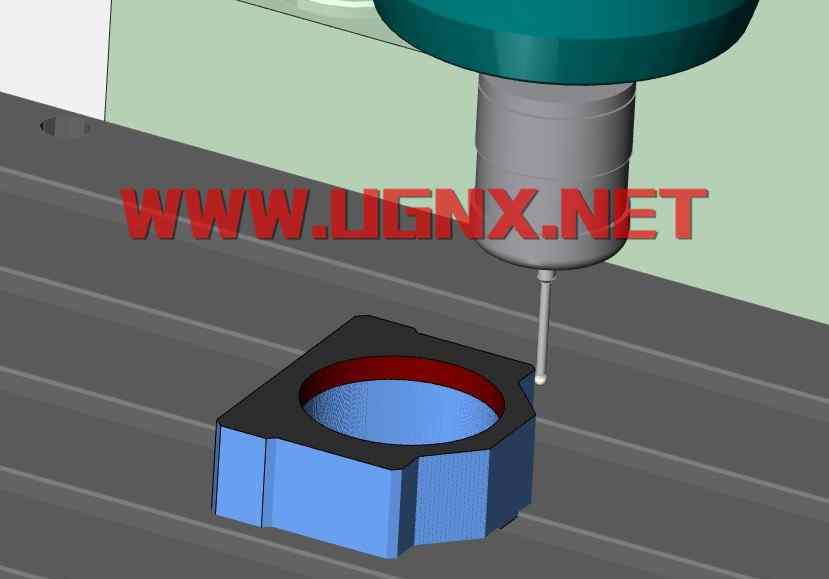

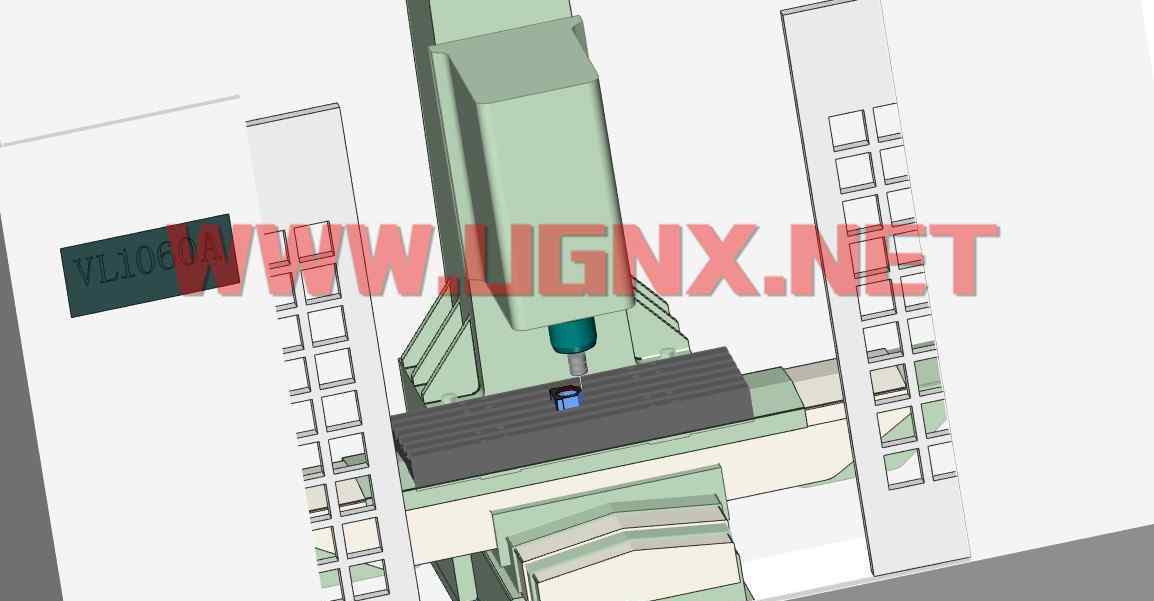

机床模拟效果:

剩下的就是去机床检测检索数据，结果后面会更新。。。

再看看UG12.0下的检测路径

程序如下:

%

N0010 G40 G17 G90 G71

N0020 G91 G28 Z0.0

N0030 T00 M06

N0040 M19

N0050 M31

N0060 G04。

N0070 M02

N0010 G65 P9810 X0.0 Y0.0 Z5。F400。M00

N0020 P9802 D80。

n 0010g 65 p 9810 x 0 . 0y 0 . 0 z 5 . f 400 . M00

N0020 P9802 D80。

N0030 G65 P9810 X0.0 Y0.0 Z4.5 F400。M00

N0040 G65 P9810 X0.0 Y0.0 Z-20。F400。M00

N0050 P9814 D80。R0.0 S02 T00 W00

N0060 G65 P9810 X0.0 Y0.0 Z4.5 F400。M00

N0070 G65 P9810 X0.0 Y0.0 Z34.5 F400。M00

N0080 G65 P9810 X0.0 Y70。Z34.5 F400。M00

N0090 G65 P9810 X20。Y70。Z34.5 F400。M00

N0100 G65 P9810 X21.0728 Y67.5 Z-10。F400。M00

N0110 P9821 A-90。D5。

n 0120 G65 p 9810 x 36.1471y 62.2879 Z-10。F400。M00

N0130 P9821 X32.6116 Y58.7524 C00

N0140 G65 P9810 X39.5 Y50.8768 Z-10。F400。M00

N0150 P9821 A180。D5。

N0160 G65 P9810 X39.5 Y44.4804 Z-10。F400。M00

N0170 P9821 X34.5

n 0180 G65 p 9810 x 41.2334y 42.766 Z-10。F400。M00

N0190 P9821 X37.5337 Y39.4026

n 0200 G65 p 9810 x 54.2352y 28.4641 Z-10。F400。M00

N0210 P9821 X50.5355 Y25.1007

N0220 G65 P9810 X59.5 Y12.4963 Z-10。F400。M00

N0230 P9821 X54.5

n 0240 G65 p 9810 x 59.5Y-14.6103 Z-10。F400。M00

N0250 P9821 X54.5

n 0260 G65 p 9810 x 54.1264Y-28.5837 Z-10。F400。M00

N0270 P9821 X50.4267 Y-25.2204

n 0280 G65 p 9810 x 42.2555Y-41.6417 Z-10。F400。M00

N0290 P9821 X38.5558 Y-38.2783

n 0300 G65 p 9810 x 39.5Y-43.1009 Z-10。F400。M00

N0310 P9821 X34.5

n 0320 G65 p 9810 x 39.5Y-51.6466 Z-10。F400。M00

N0330 P9821 X34.5

n 0340 G65 p 9810 x 35.2064Y-63.2286 Z-10。F400。M00

N0350 P9821 A135。D5。

N0360 G65 P9810 X23.495 Y-67.5 Z-10。F400。M00

N0370 P9821 Y-62.5

n 0380 G65 p 9810 X-21.3399Y-67.5 Z-10。F400。M00

N0390 P9821 Y-62.5

n 0400 G65 p 9810 X-19.2467Y-66.1817 Z-10。F400。M00

N0410 P9821 X-22.7822 Y-62.6462

n 0420 G65 p 9810 X-30.4658Y-70.5 Z-10。F400。M00

N0430 P9821 Y-65.5

N0440 G65 P9810 X-43.04 Y-70.5 Z-10。F400。M00

N0450 P9821 Y-65.5

n 0460 G65 p 9810 X-56.732Y-65.7031 Z-10。F400。M00

N0470 P9821 X-53.1964 Y-62.1675

n 0480 G65 p 9810 X-61.5Y-49.3332 Z-10。F400。M00

N0490 P9821 X-56.5

n 0500 G65 p 9810 X-61.5y 53.0132 Z-10。F400。M00

N0510 P9821 X-56.5

n 0520 G65 p 9810 X-56.6523y 65.7827 Z-10。F400。M00

N0530 P9821 X-53.1168 Y62.2472

n 0540 G65 p 9810 X-43.4485y 70.5 Z-10。F400。M00

N0550 P9821 Y65.5

n 0560 G65 p 9810 X-29.7184y 70.5 Z-10。F400。M00

N0570 P9821 Y65.5

n 0580 G65 p 9810 X-19.48y 66.4151 Z-10。F400。M00

N0590 P9821 X-23.0156 Y62.8795

n 0600 G65 p 9810 X-18.5362y 67.5 Z-10。F400。M00

N0610 P9821 Y62.5

N0620 G65 P9810 X-18.5362 Y67.5 Z70。F400。M00

...

...

...

它看起来比mc的程序更简单易读

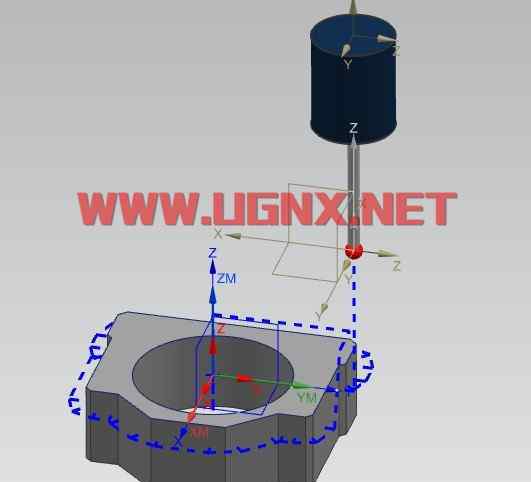

检测路径如下:

还有，不知道怎么修改Ug的探头尺寸。默认是测球直径9mm，如何修改还在探索中。。。

先不说了，后续把这两个程序导入机床测试一下吧！
