建筑工程中的图形识别方法综述

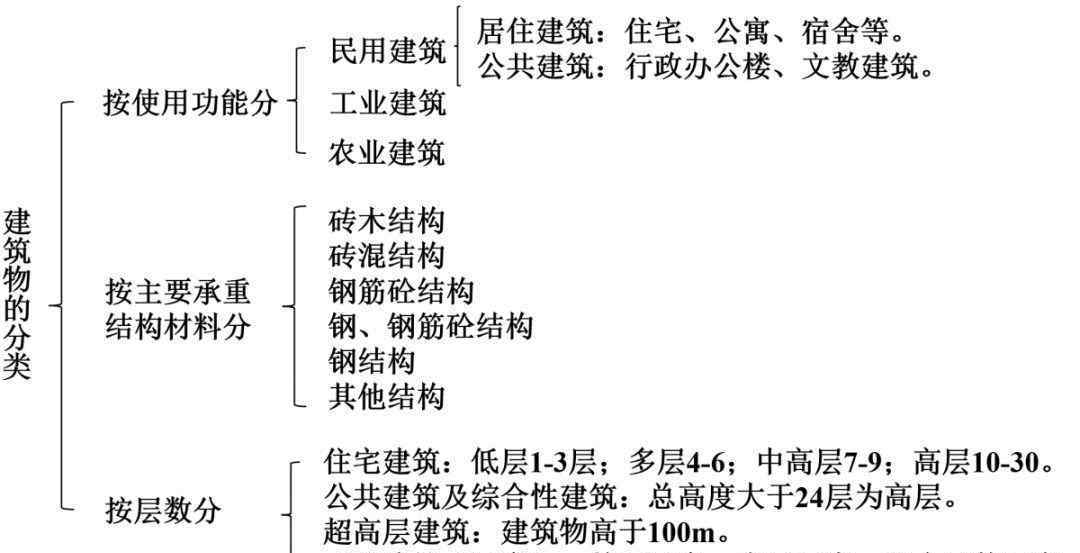

建筑分类

房屋构成:一般来说，可以认为房屋由基础或地下室、墙、柱、梁、楼地面、楼梯及垂直交通设施、屋顶、门窗等组成。

一、施工图的用途和内容

施工图是指标明工程总体布局、建筑外形、内部布局、结构构造、内外装饰、材料做法、设备和施工要求的图纸。

1.使用

二、施工图纸的特点

1.施工图中所有图纸主要采用正投影法绘制。

2.绘图比例相对较小，通常用统一规定的图例或代码表示。

3.不同的线型用于施工图中的不同内容。

三、施工图的图纸识别方向

1、熟悉拟建项目的功能。

了解本工程的类型、基本构成和装修。

2.仔细阅读说明书和目录。

了解图纸有多少种类型，每种类型有多少张。

3.首先是整个部分，然后是结构，然后是平面，然后是立面。

4.首先是图标、文字，然后是图案；先图形，后尺寸。

建筑施工图识别方法

1.图纸目录

图纸目录包括名称、内容、图纸编号等。每张图纸，标明哪些专业图纸和哪些工程图纸组成，便于检索和检索。

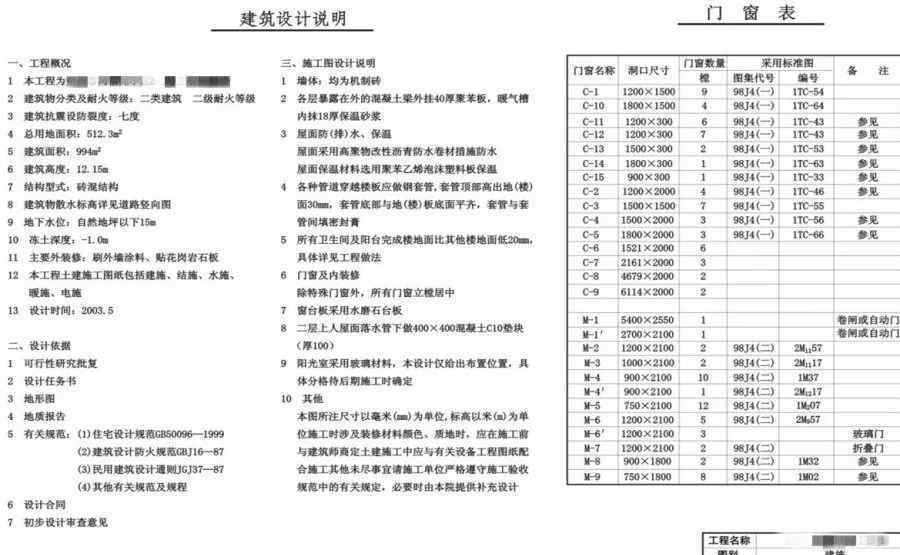

2.设计概述

总体设计说明主要介绍项目概况和总体要求。内容一般反映:

1)设计依据.

2)设计标准.

3)施工要求。

3.施工现场平面图

总平面图是显示建筑场地总体布局的图纸。它以平面图的形式显示地形、地面物体、道路、拟建建筑的位置和方向以及与周围建筑的关系。由于图的比例较小，房屋和各种地面物体、建筑设施不能按照真实的水平投影绘制，而是示意性表示。

1)看图片名称、比例尺、图例及相关文字描述。

2)了解项目用地范围、地形及周边环境。

3)了解拟建房屋的平面位置和定位依据。

4)了解拟建房屋朝向及主要风向。

5)了解道路交通和管线布置。

6)了解绿化美化的要求和布局。

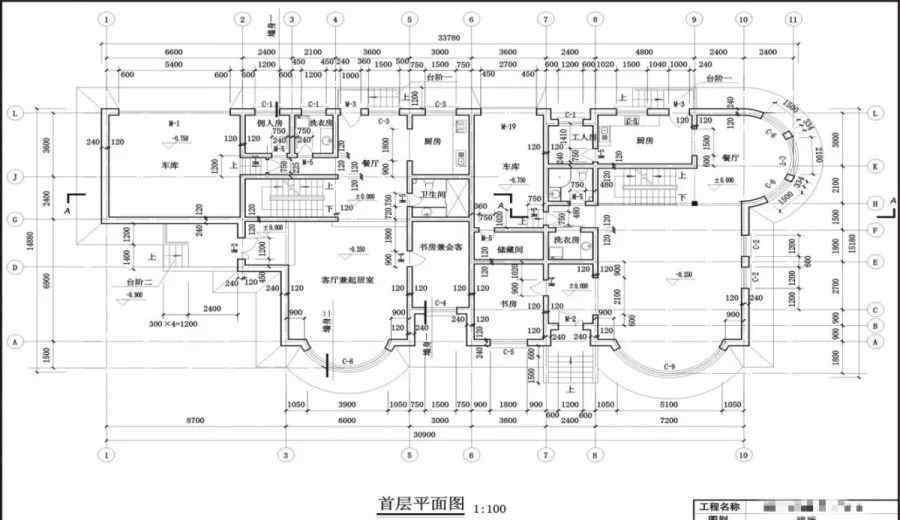

4.建筑平面图

建筑平面图显示了建筑的平面条件和布局，包括房间的划分、楼梯和走道的布局、墙柱构件的布局和轴数、门窗的位置、平面尺寸、卫生设施的布局等。

建筑平面图包含以下内容:

1)定位轴

所有承重墙和柱必须标有定位轴，并按顺序编号。

2)画线

已切割的墙和柱截面的轮廓线用粗实线绘制，未切割的可见轮廓线用中实线绘制。尺寸线、尺寸线、引线、图例线、索引符号、立面符号等。用细实线绘制，用细单点长画线绘制轴。

3)比例和图例

平面图通常以1: 50、1: 100和1: 200的比例绘制。

4)切割符号和索引符号

一般应在底层平面图中标明型材的切割位置线和投影方向，并注明编号；用标准图集或其他详图表示的所有部件和接头应标有详细的索引符号，以供相互参考。

5)平面图的尺寸标注

计划尺寸包括:外部尺寸和内部尺寸

外部尺寸:在外墙外侧标注三个尺寸。

第一个尺寸:房屋外部轮廓的总尺寸，即从一端的外墙边缘到

另一端外壁的总长度和宽度。可以用来计算建筑面积和楼层面积。

第二尺寸:房屋定位轴之间的尺寸，横轴之间的总尺

英寸是隔间尺寸，纵轴之间的尺寸是深度尺寸。

第三个尺寸:截面尺寸，指示门窗洞口、墙垛的宽度和位置

片段和细节等。

2)内部尺寸:

外墙内的所有尺寸主要用于指示内墙门窗洞口的位置、宽度和墙体

卫生洁具、灶具、洗手盆等固定设备的本体厚度、位置和尺寸。此外，还应标明建筑物与地面的相对标高、房间名称和门窗数量。

阅读建筑平面图:

1)了解图片名称、比例、文字描述。

2)了解垂直和水平定位轴和编号。

3)了解房子的平面形状和整体大小。

4)了解房间的布局、使用和交通。

5)了解门窗的布局、数量、型号。

6)了解房屋的宽度、深度、细部尺寸、室内外立面。

7)了解房屋的详细结构和设备配置。

8)获得解剖切割位置和索引符号。

5.建筑标高

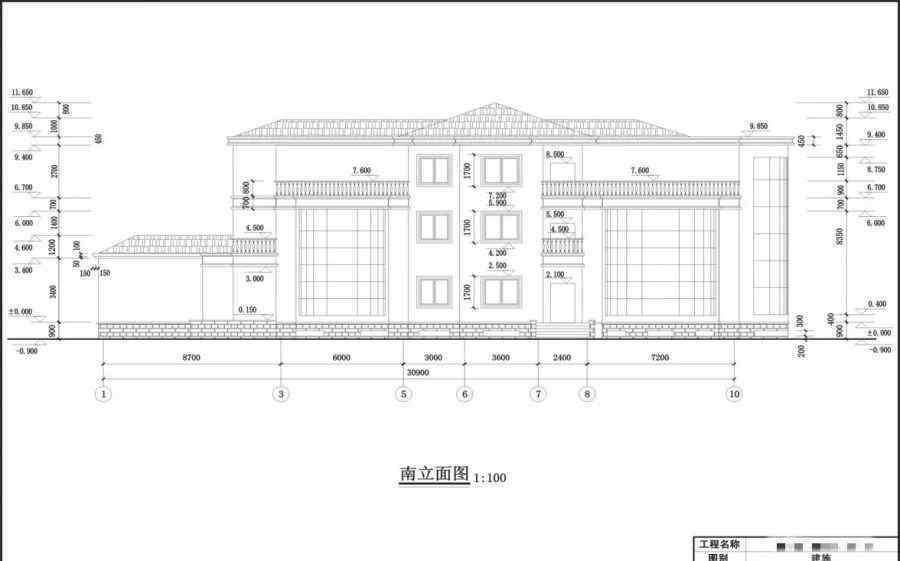

立面图反映建筑物的外观，不画室内的构筑物和设施。由于图纸比例较小，门窗和建筑的细节不能详细表达，只能在图纸上画出基本轮廓，或者用指定的图例来表达。它用于反映建筑立面上的层次变化和艺术效果，为建筑的造型设计和后期装饰提供依据。

阅读建筑立面图:

1)看图片名称、轴、比例尺就知道显示的是哪个高程。

2)看室外楼层标高，知道室内外的区别，检查室外步数。

3)了解门窗、阳台、遮阳棚、台阶、屋顶、绑腿等细节的形式和位置。

4)检查各部位标高，了解室内外高差、高度、建筑物总高度、雨篷、窗台等。

5)从说明文字或索引符号中了解立面装饰材料和颜色。

6)了解雨水管的位置，并与屋顶平面图核对。

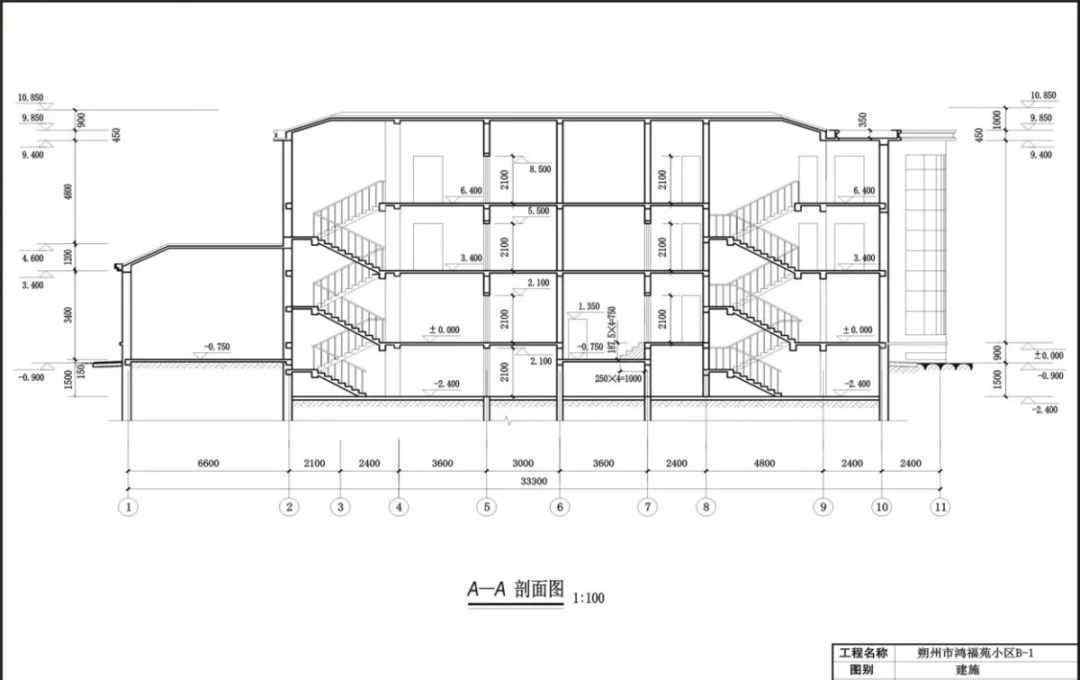

6、建筑概况

主要表示内部结构、分层、各楼层高度、楼层与地面的结构、各配件的垂直关系等。

型材的切割位置应选择在能反映内部结构、能穿过门窗和楼梯间的位置。

轮廓的投影方向和视图名称应与平面上的注释一致。

阅读建筑简介:

1)了解图片名称和比例。

2)了解概要和计划的对应关系。

3)了解房屋的结构形式。

4)了解主要标高和尺寸。

5)了解屋顶、地板和地面的结构层次和做法。

6)了解屋面排水方式。

7)了解索引详细信息的位置和数量。

7.建筑细节

建筑的平面、垂直和剖面图反映了房子的全貌。但由于画图规模较小，一些细节的结构、方法、材料无法直接表达清楚。为了满足施工需要，这些部分需要在较大比例下单独绘制。这样的图纸叫做建筑详图。建筑大样图是建筑细部的施工图，是建筑平面图、立面图、剖面图等基础图的深化和补充，是建筑工程细部施工、建筑构件制作和预算编制的基础。

建筑细部包括:墙面细部、楼梯细部、门窗细部等。

建筑细部的主要内容:

1)图纸名称和比例。

2)表达构件各部分的结构连接方式和相对位置关系。

3)表达每个零件的详细尺寸和细节。

4)用于组件或节点的各种材料和规格的详细表述。

5)施工要求、结构层次、制造方法等说明。

建筑细部的特点:

规模大，图文内容详细清晰，尺寸齐全，文字描述详细。

结构施工图识别方法

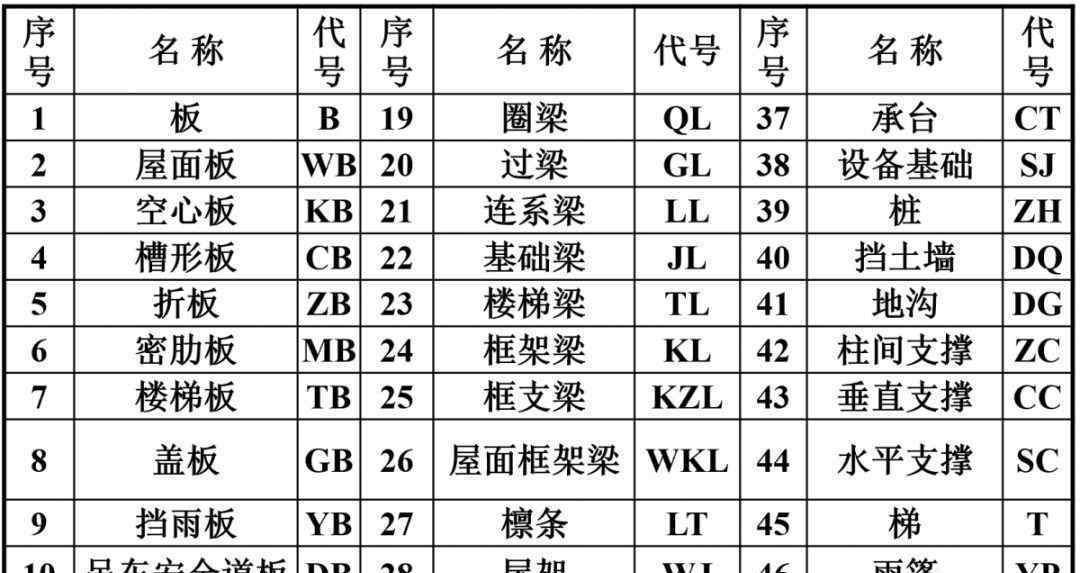

通用组件代码

规则:组件的名称应该用代码表示。

表示方法:部件名称的汉语拼音首字母用于表示。

混凝土、钢筋

1.混凝土强度等级:

混凝土强度等级C15、C20、C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、C75、C80越高，抗压强度越高。

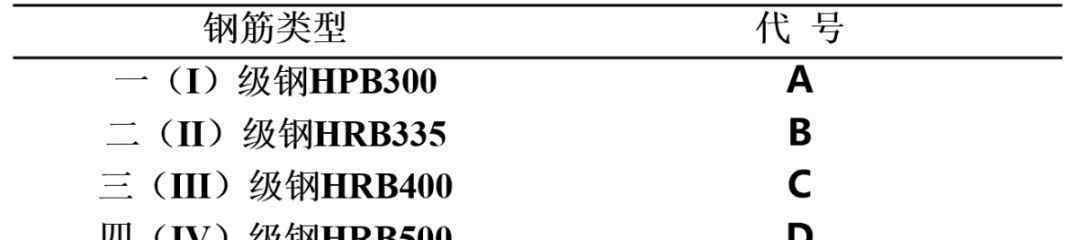

2.钢筋类型:

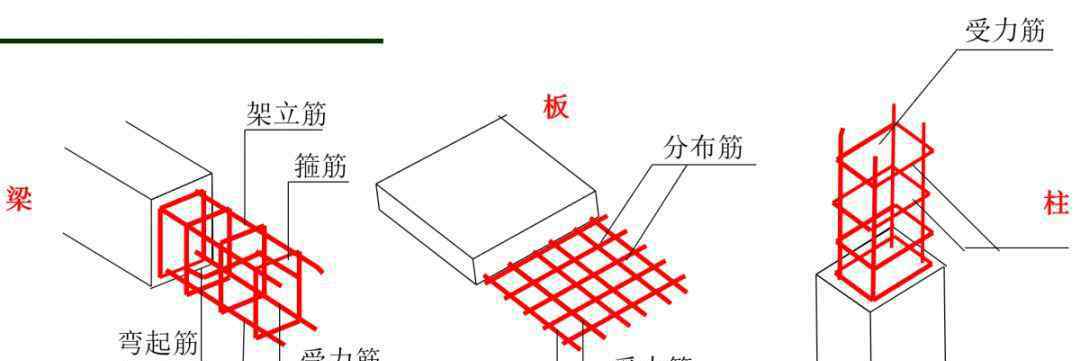

1.钢筋构件中承受拉应力和压应力的钢筋。用于梁、板、柱等各种钢筋混凝土构件。

2.箍筋构件承受一部分对角拉应力，纵筋位置固定。用于梁和柱。

3.梁中的安装钢筋、受力钢筋和箍筋共同构成钢筋骨架。

4.板内分布钢筋和受力钢筋构成钢筋骨架，与受力钢筋垂直。

5、结构钢筋因结构要求和施工安装需要配置钢筋。

6.钢筋保护层为了防止构件中钢筋的腐蚀，增强钢筋与混凝土之间的粘结力，各种构件中的受力钢筋外必须有一定厚度的混凝土，这层混凝土称为保护层。

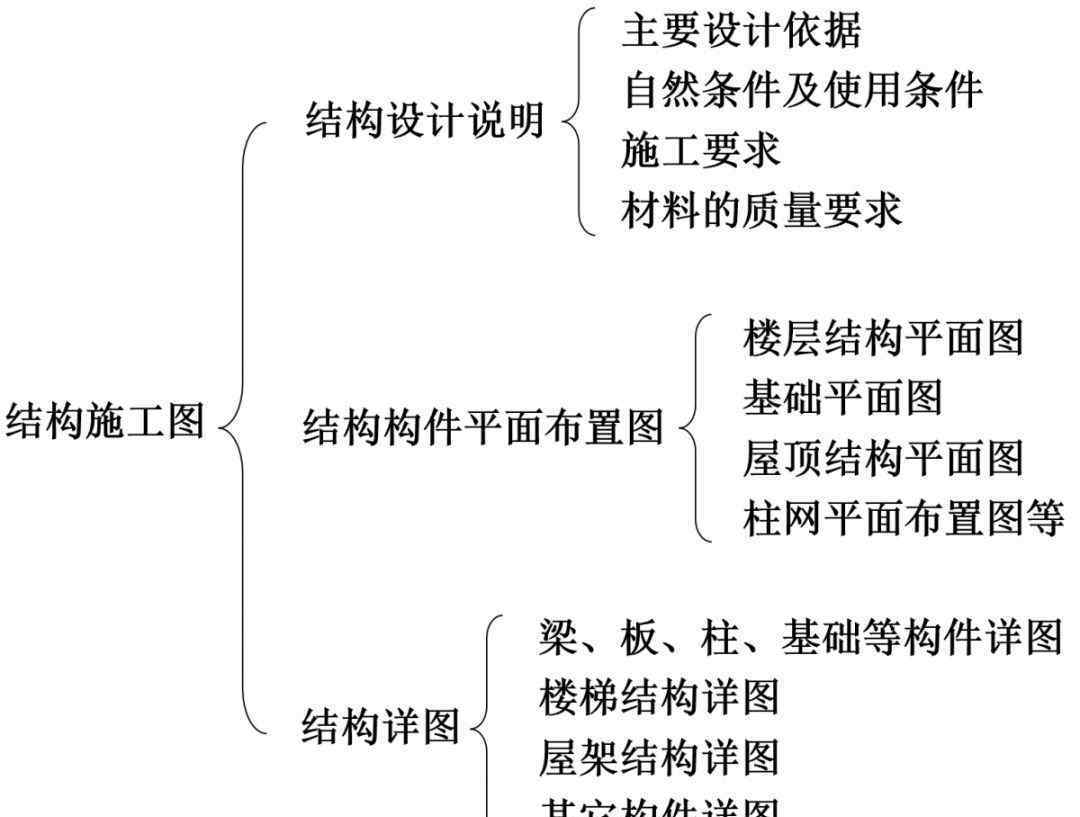

阅读结构施工图:

1.先通读建筑施工图，了解建筑概况、使用功能和要求、室内布置空、楼层数和高度、墙柱布置、门窗尺寸、楼梯间设置、内外装修、节点结构和施工要求，然后阅读结构施工图。

2.先看文字描述，从基础平面图到基础结构细节。重新阅读楼层结构平面布置图和屋顶结构平面布置图。结合立面图和剖面图，阅读竖向系统图。

3.最后看构件细节，看图片名称，立面，剖面，钢筋图，钢筋表。

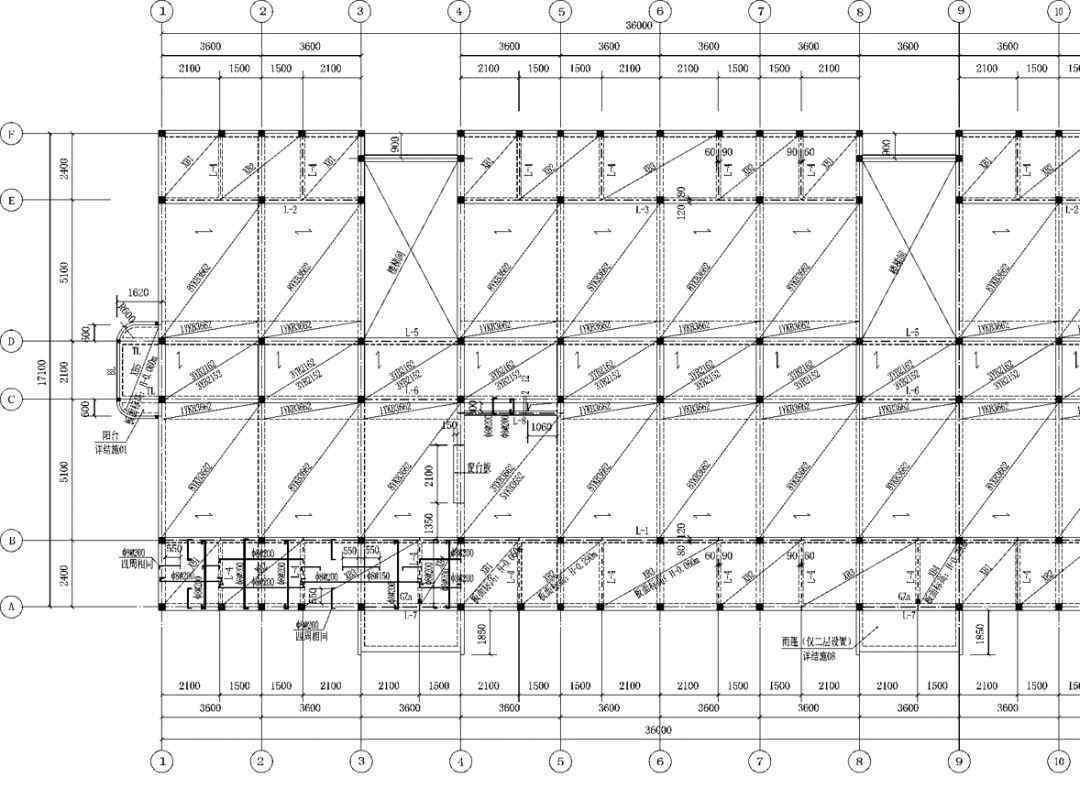

结构平面

平面结构图的图形内容

它表示每层楼的梁、板、柱、墙等承重构件的平面布置，并说明每个构件在房屋中的位置以及它们之间的结构关系。它是部件现场安装或制造的施工基础。

阅读楼层结构图:

1.图形名称和比例。

2、与建筑平面图定位轴线和数量一致的墙、柱、梁、板等构件的位置和代号及数量。

3.预制板的跨度方向、数量、型号或数量、预留孔尺寸、定位轴线尺寸和构件定位尺寸。

4.详细索引符号和切割符号的文本描述。

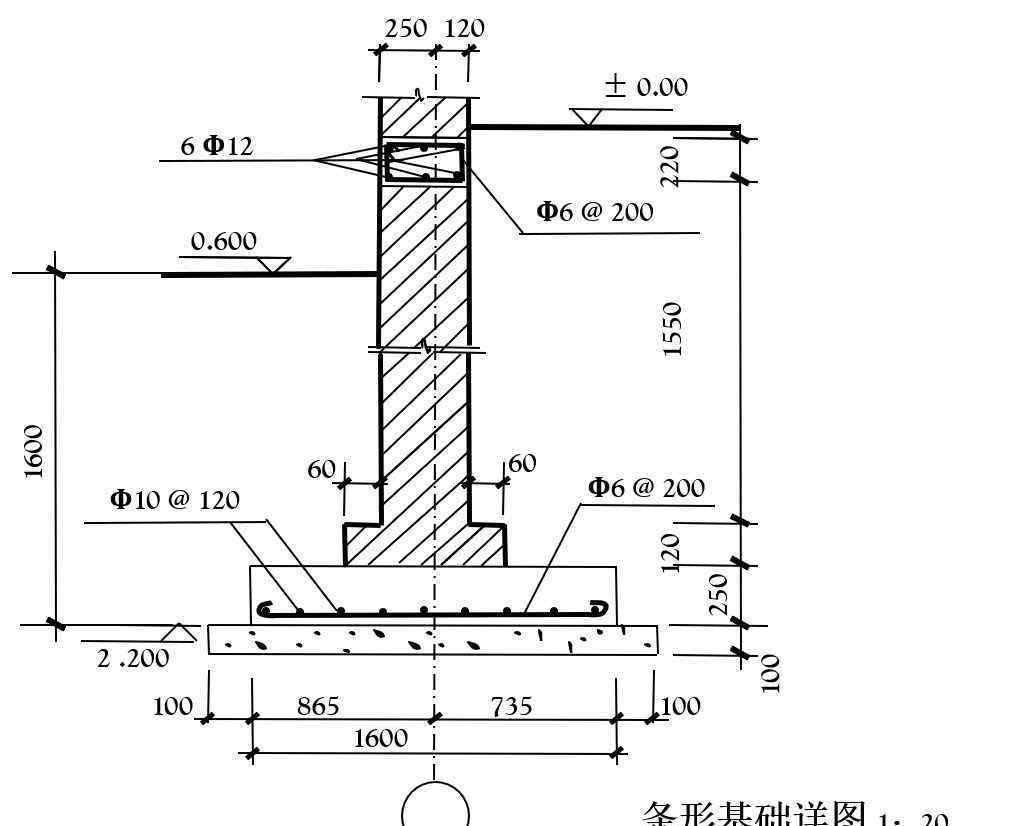

基本结构图

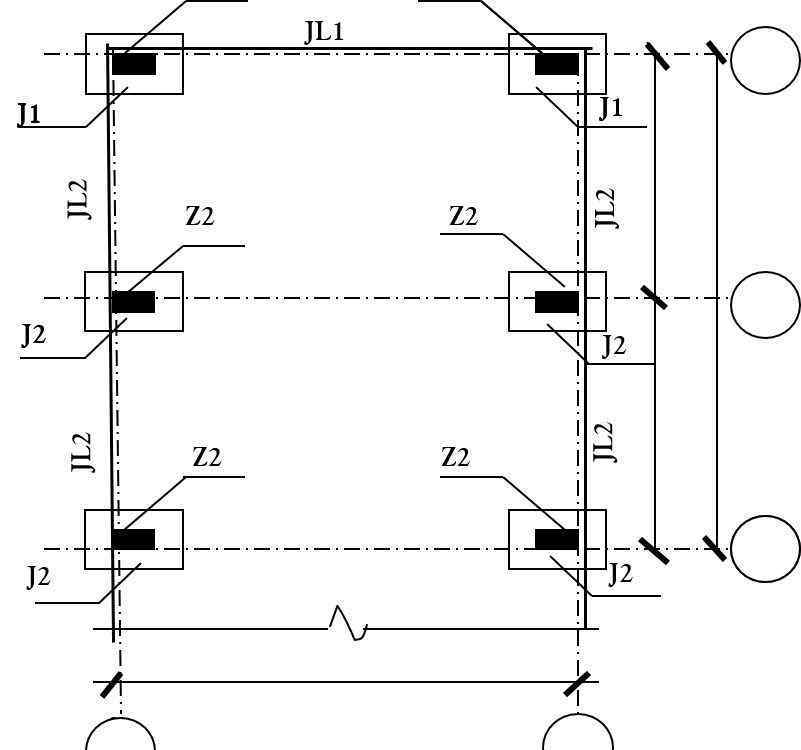

基础平面图的图形内容

1.图形名称和比例。

2.垂直和水平定位轴线、轴线的数量和尺寸、基础墙和柱的平面布置、基础底面的形状和尺寸及其与轴线的关系。

3.基础梁的位置和代码。

4.基础编号、基础剖面图切割位置线及其编号。

5.施工说明，即所用材料的强度等级、防潮层做法、设计依据和施工注意事项等。

结构细节

钢筋混凝土构件的细节:

1、构件名称或代号、比例。

2、构件的定位轴线及其编号。

3、构件和预埋件的形状和尺寸代码及布局。

4.构件内部钢筋的布置。

5.构件的外形尺寸、钢筋规格、结构尺寸和底部标高。

6.施工说明。

地图识别中的注意事项

建筑施工图与结构施工图的异同；

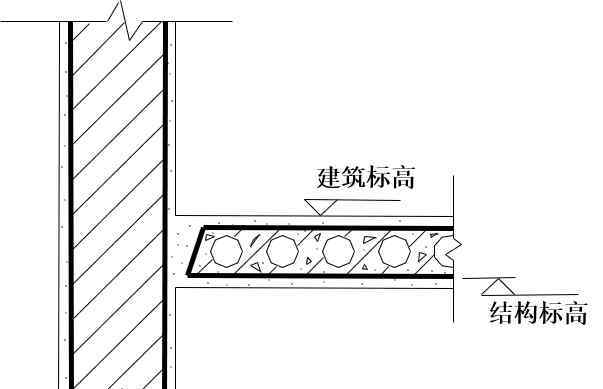

轴线、壁厚、柱尺寸、过梁位置等相似点对应洞口，梁底标高对应洞口顶标高。检查标高的每层标高是否与建筑平面图一致，然后检查建筑标高是否与结的标高一致。

不同的是，建筑施工平面图的每一层的标高与建筑施工平面图的相应楼层的标高并不完全相同，因为建筑施工平面图的楼层标高是工程完成后的标高，而建筑施工平面图中的楼层标高只是结构平面标高，不包括装修面的高度，同一楼层的建筑施工平面图的标高应比建筑施工平面图的标高高几厘米。这一点要特别注意，因为有些施工图是在对应的施工图上标注建筑图标的。不注意，施工就会出错。关联的地方，比如建筑的中墙，要有横梁；中底墙是在建筑的基础上建造的。
