双电源 双电源自动切换电路原理及原理图

双电源切换应用广泛。我们简单看一下如何利用继电器和接触器实现自动切换。

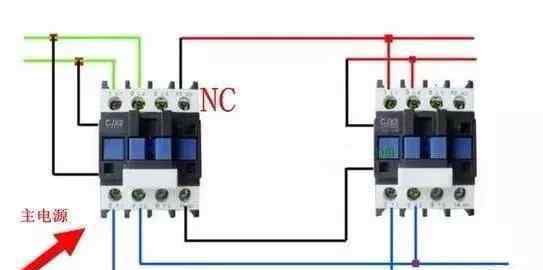

两个接触器实现切换

备用电源线圈至主接触器常闭点，主电源接触器主电路接通。切断主电源，通过主接触器的常闭点接通备用电源。如果主电源恢复正常，备用电源断开。

当然也可以通过联锁接触器实现，有点麻烦，主电源和备用电源同时有电怎么办？所以要按顺序工作。不用麻烦，方法也不是唯一的。

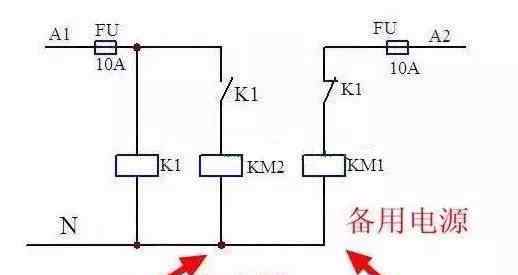

一个继电器和两个接触器

主电源的接触器线圈通过继电器的常开触点，备用电源的接触器线圈通过继电器的常闭触点。

当主线通电时，继电器拉进，常开触点闭合，主线导通。常闭触点断开，备用电源不工作。当主线被切断时，继电器也被切断。常开触点恢复到初始断开状态，主线断开。备用电路的接触器通过继电器的常闭触点开始工作。

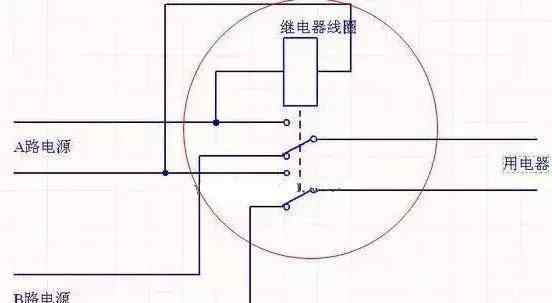

双转换触点继电器

这个继电器和上面那个类似，只是这个继电器有双转换触点，通电时两组触点闭合。断电时两组触点闭合。一个电气元件就可以完成。如果A路是单相220伏电源，继电器的线圈电压也是交流220伏。

接触器和继电器在通断时有时间差，对功率要求高的设备或电器会有短期响应。比如灯泡明显闪烁，电机暂停。如果是自锁线，你会发现电气设备不工作。

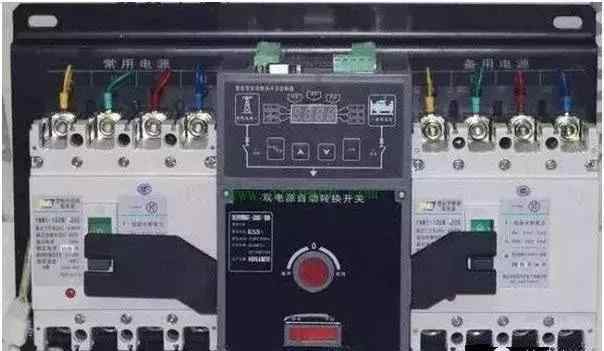

自动转换开关设备

这个成本有点高，需要手工完成。如果是好朋友，可以自己组装一个控制电路。

功率转换必须有很短的时间差，不可能做到不间断的无缝连接。

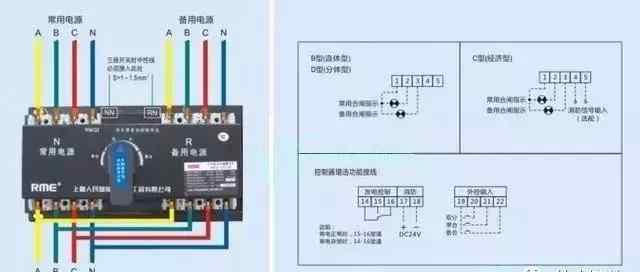

双电源转换开关的电脑电平和断路器电平的区别

双电源开关分为PC级和CB级，结构相同。PC级是隔离的，就像双刀开关和操作机构一样。

CB类是断路器保护型，由两个断路器加操作机构组成，具有过载短路保护，和断路器保护一样。用户在选择时应考虑以下几个方面。

从可靠性的角度。

PC级的可靠性高于CB级，CB级采用机械+电子开关动作锁，CB级采用电子开关动作锁。所以在一些安全要求较高的工作场所，建议选择PC级的产品。

考虑切换时间。

两种产品的切换时间不同。PC级产品广泛用于减速电机。由于电机转速高，电路故障后，需要等待电机转速减速到一定程度，触发开关动作机构断开。动作时间比较慢。虽然切换时间慢，但作为机械产品，还是从耐用性的角度考虑。

民用建筑中经常使用CB级产品。故障电源容易断开，切换时间快。

3)PC级双电源开关无短路保护功能，用户是否应增加额外的断路器应根据电路系统的需要考虑。

双电源开关用于实现双电源转换，其运行不会受到短路保护的影响。很多人认为短路功能是用来保护开关的，这是一种误解。

安装隔离开关会占用空，增加成本，降低可靠性。建议控制工业电力系统安装的隔离开关数量，不需要在住宅楼层设置隔离开关。
