硅胶商标 硅胶商标就是这样做出来的

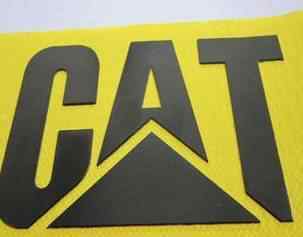

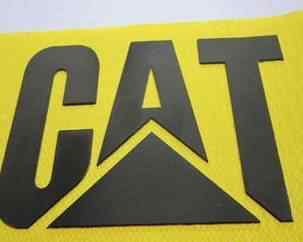

硅胶商标是一种特殊的硅胶，通过高频成型可以在纺织品表面形成强烈的三维图形。无论是对人体还是对环境，硅胶商标胶产品都是替代传统PVC材料的理想产品。传统硅胶商标是怎么做出来的？硅胶布用什么胶水？

一般来说，硅胶根据性质和成分可以分为有机硅胶和无机硅胶。

无机硅胶是一种高活性吸附材料，通常是由硅酸钠和硫酸反应，然后经过老化、酸鼓泡等一系列后处理过程制备而成。硅胶为无定形物质，化学式为msio2.nh2o，不溶于水和任何溶剂，无毒无味，化学性质稳定，除强碱和氢氟酸外不与任何物质反应。不同类型的硅胶因其制造方法不同而形成不同的微孔结构。硅胶的化学组成和物理结构决定了它具有许多其他同类材料难以替代的特性:吸附性能高、热稳定性好、化学性质稳定、机械强度高等。，在家中用作干燥剂、湿度调节剂和除臭剂；工业上用作石油烃脱色剂、催化剂载体、变压吸附剂等；精细化工分离净化剂、啤酒稳定剂、涂料增稠剂、牙膏摩擦剂、消光剂等。

有机硅凝胶是一种有机硅化合物，含有硅碳键，至少有一个有机基团与硅原子直接相连。传统上，通过氧、硫、氮等将有机基团与硅原子相连的化合物。也被认为是有机硅化合物。其中，以硅氧键为骨架的聚硅氧烷是研究最深入、应用最广泛的有机硅化合物之一，占总量的90%以上。

挤压硅胶比较常见，比如家用电饭煲的密封圈就叫电饭煲的硅胶密封圈。

成型硅胶有点复杂，形状不规则，有硅胶碗，硅胶冰块，硅胶蛋糕模等等。

传统工艺:

1.选择合适的热熔胶膜并干净利落地清洗；

2.印刷或刷底漆胶，在90℃加热固化，然后放入模具中；

3.添加液态硅胶的注射成型；

4.硅胶和热熔胶膜一体成型后，模切所需的外轮廓尺寸；

5.商标标识的热熔胶膜的一面与布接触，并在高温下加热加压，使其与布成为一体。

改进的新流程一:

1.硅胶硫化成型商标标志:可选择添加型液体硅胶或过氧化物硫化固体硅胶硫化成型；

2.丝网印刷专用硅胶胶，静置10分钟后，粘附在热熔胶膜上或喷涂热熔胶粉；

3.在烘箱中烘烤90°C * 10分钟，热熔胶和硅胶立即复合在一起；

4.模切；

5.用布加热加压。

该工艺的优点是:硅胶成型速度快，成品效率可提高一倍以上，成品率也明显提高；

改进的新流程2:

1.硅胶硫化成型商标标志:可选择添加型液体硅胶或过氧化物硫化固体硅胶硫化成型；

2.丝网印刷专用硅胶，静置10分钟后，粘布；

3.放入烤箱90°C * 10分钟烘烤，布和硅胶立即结合。

这个过程的优点:最简单，最快。

硅胶附着力

根据不同的需要，可以选择以下粘合剂:

1.KD-866:硅胶材料附着力快，无需表面处理，成分单一，操作方便；

2.KD-855:适用于小面积硅胶与金属平面、立面、外壳等粘接。硅胶表面需要KD-770处理；

3.KD-833:适用于PP、PE等难粘塑料的硅胶粘接。硅胶表面要用KD-770处理。

4.G-988A:适用于硅胶粘合硅胶、硅胶粘合玻璃、硅胶粘合布等。它是一种单组分室温硫化橡胶。固化后是一种具有优异防水防震胶的弹性体，耐高低温。厚度1-2mm的话，10分钟左右初步固化，5-6小时基本固化，有一定强度。完全治愈至少需要24小时。单组分，不混合，挤出后即可涂抹静置，无需加热；

5.G-988:适用于硅胶粘合塑料。)，硅胶粘结金属，硅胶粘合竹木，硅胶粘合石材等。单组份RTV橡胶是一种固化后的弹性体，具有优异的防水防震粘合性和耐高低温性。厚度1-2mm的话，10分钟左右初步固化，5-6小时基本固化，有一定强度。完全治愈至少需要24小时。单组分，无需混合，挤出后可涂抹静置，无需加热

硅胶再生

一、硅胶吸水后的再生

硅胶吸收水分后，可以通过热脱附去除。加热方式有多种，如电热炉、烟道余热加热、热风干燥等。除附加热的温度应控制在120-180℃，蓝色凝胶指示剂、变色硅胶和蓝色硅胶的温度应控制在100-120℃。各种工业硅胶再生过程中的最高温度不得超过以下限值:

粗多孔硅胶不得高于600℃；

多孔硅胶不得高于200℃；

蓝胶指示剂不得高于120℃；

硅铝胶不得高于350℃。

再生硅胶的含水量一般控制在2%以下后，可以重复使用。

二、硅胶吸附有机杂质后的再生

1.烘烤方法

对于粗孔硅胶，可在烘箱中逐渐加热至500-600℃，加热时间约为6-8小时，直至胶体颗粒呈白色或黄褐色。对于多孔硅胶，煅烧温度不应超过200℃。

2.漂洗方法

硅胶吸收在饱和水蒸气中达到饱和，然后在放热水中浸泡漂洗，可以结合洗涤剂去除废油或其他有机杂质，然后用清水洗涤，干燥脱水。

3.溶剂洗涤法

根据硅胶吸附有机物类型，通过选择合适的溶剂将硅胶中吸附的有机物溶出，然后加热硅胶除去溶剂。

三、硅胶再生应注意的问题

1.干燥和再生时，应注意逐渐升高温度，以免因干燥剧烈而导致胶体颗粒爆裂，降低回收率。

⒉在焙烧和再生硅胶时，过高的温度会引起硅胶孔结构的变化，从而明显降低其吸附效果，影响其使用价值。对于蓝色凝胶指示剂或变色硅胶，解吸和再生的温度不应超过120℃，否则会因显色剂逐渐氧化而失去显色效果。

3.再生硅胶应进行筛选，以去除细小颗粒，使颗粒均匀。

储存和包装

硅胶吸湿能力强，要存放在干燥的地方，包装和地面之间要有架子。包装包括钢桶、纸桶、纸箱、塑料瓶、聚乙烯塑料复合袋、柔性集装袋等。运输过程中避免下雨、潮湿和暴露。

使用

硅胶可以作为干燥剂，可以重复使用。硅胶是一种不同粒径的多孔材料，由硅酸凝胶mSiO2 nH2O脱水而成。它具有开放的多孔结构，较大的比表面积，可以吸附多种物质。它是一种良好的干燥剂、吸附剂和催化剂载体。硅胶的吸附主要是物理吸附，可以再生重复使用。在碱性硅酸盐溶液中加入酸进行酸化，然后加入一定量的电解质，搅拌生成硅酸凝胶；或者在浓缩的硅酸钠溶液中加入酸或铵盐也能生成硅酸凝胶。硅胶静置陈化数小时，用热水冲去可溶性盐，60 ~ 70℃干燥，300℃左右活化，即可得到硅胶。将硅胶浸泡在氯化钴溶液中，然后干燥、活化，得到变色硅胶。当用作干燥剂时，吸水前变蓝，吸水后变红。从颜色的变化可以看出吸水的程度以及是否需要再生处理。硅胶还广泛用于蒸汽回收、石油炼制和催化剂制备。

无机硅胶的分类

硅胶按孔径大小分为大孔硅胶、粗硅胶、B型硅胶、细硅胶。由于孔结构的不同，它们的吸附性能也有各自的特点。粗孔硅胶在较高的相对湿度下具有较高的吸附能力，而细孔硅胶在较低的相对湿度下具有较高的吸附能力，而B型硅胶由于其孔结构，在粗孔和细孔之间具有吸附能力。

无机硅胶也可分为啤酒硅胶、变压吸附硅胶、医用硅胶、变色硅胶、硅胶干燥剂、硅胶开口剂、牙膏用硅胶等。

细孔硅胶

细孔硅胶为无色或淡黄色透明玻璃体，其基本质量参数为:平均孔距2.0-3.0纳米，比表面积650-800

㎡/克，孔容0.35-0.4毫升/克，比热0.92千焦/千克。℃，热导率0.63KJ/m. hr .℃。

用途:适用于干燥、防潮、防锈。它可以防止仪器、仪表、武器弹药、电气设备、药品、食品、纺织品等包装物品受潮，也可以作为催化剂载体和有机化合物的脱水精制。由于体积密度高，低湿度下吸湿效果明显，可用作空气体净化器控制空气体湿度。它也广泛用于海运，因为货物在运输过程中经常因湿度高而潮湿变质。该产品能有效去除水分，保护商品质量。细孔硅胶也常用于两层平行密封窗之间的除湿，可以保持两层玻璃的透明度。

b型硅胶

性质:B型硅胶为乳白色透明或半透明的球形或块状颗粒。B型胶的孔隙结构介于粗硅胶和细硅胶之间。基本质量参数:孔容0.60-0.85 ml/g，平均孔径4.5-7.0 nm，比表面积450-650 m2/g。

用途:主要用作空调湿剂、催化剂和载体、宠物床上用品、色谱硅胶等精细化工产品的原料。

粗多孔硅胶

粗孔硅胶，又称C型硅胶，是一种硅胶和高活性吸附材料，属于

这种无定形物质的化学式为mSiO2 nH2O..不溶于水和任何溶剂，无毒无味，化学性质稳定，除强碱和氢氟酸外，不与任何物质反应。粗多孔硅胶的化学组成和物理结构决定了它很难替代其他同类材料，如吸附性能高、热稳定性好、化学性质稳定、机械强度高等。

粗多孔硅胶外观为白色，有块状、球状、微球状三种产品。粗孔球形硅胶主要用于气体净化器、干燥剂、绝缘油除酸剂；大孔块状硅胶主要用作催化剂载体、干燥剂、气体和液体净化剂等。

硅酮属性

有机硅胶产品的基本结构单元由硅氧链组成，侧链通过硅原子与其他有机基团相连。因此，有机硅产品的结构既包含“有机基团”，也包含“无机结构”。这种特殊的组成和分子结构使其结合了有机物的特性和无机物的功能。与其他高分子材料相比，有机硅产品

最突出的表现是:

1.耐温特性

硅酮产品主要由Si-O键组成，C-C键的键能为82.6 kcal/mol，硅酮中Si-O键的键能为121 kcal/mol，因此硅酮产品热稳定性高，分子的化学键在高温下不断裂或分解。硅酮不仅能耐高温，还能耐低温，可以在很宽的温度范围内使用。无论是化学性质还是物理力学性质，随温度变化不大。

2.耐候性

有机硅产品的主链是-Si-O-，没有双键，不容易被紫外光和臭氧分解。硅酮比其他高分子材料具有更好的热稳定性、耐辐射性和耐候性。有机硅在自然环境中的使用寿命可达几十年。

3.电绝缘性能

有机硅产品具有良好的电绝缘性能，其介电损耗、耐压性、耐电弧性、耐电晕性、体积电阻率和表面电阻率在绝缘材料中名列前茅，电气性能受温度和频率的影响很小。因此，它们是稳定的电绝缘材料，广泛应用于电子电气行业。有机硅除了具有优异的耐热性外，还具有优异的拒水性，是电气设备在潮湿条件下高可靠性的保证。

4.生理惰性

聚硅氧烷化合物是已知的最无活性的化合物之一。它们非常耐生物老化，与动物无排斥反应，具有良好的抗凝血性能。

5.低表面张力和低表面能

有机硅的主链非常柔韧，分子间作用力比烃类弱很多，因此比相同分子量的烃类粘度低，表面张力弱，表面能小，成膜能力强。这种低表面张力和低表面能是其各种应用的主要原因:疏水、消泡、泡沫稳定性、防粘、润滑、上光等优异性能。

有机硅的用途

由于这些优异的性能，有机硅有着广泛的应用。它不仅作为特种材料用于航空空、尖端技术和军事技术部门，还用于国民经济的各个部门，应用范围已扩展到:建筑、电子电气、纺织、汽车、机械、皮革造纸、化工轻工、金属与涂料、医药与医疗等。

硅酮主要分为四类:硅橡胶、硅树脂、硅油、硅烷偶联剂。

根据不同的成型工艺，硅树脂产品可分为三类

模塑硅酮产品

成型硅胶制品通常是将固体硅胶原料和硫化剂放入高温模具中，通过硫化机平台加压成型，成型硅胶的硬度通常在30℃-70℃之间..原料和色浆的颜色是根据潘通色卡号转移的，模具的形状决定了成型的硅胶制品的形状，是目前硅胶行业应用最广泛的一种。主要用于硅胶工业配件、纽扣、硅胶礼品、硅胶手环、硅胶手表、钥匙包、手机壳、硅胶厨具、硅胶垫、冰块、蛋糕模等。

挤出硅胶产品

挤出硅胶制品通常是通过挤出机挤出硅胶而成。一般挤出的硅胶长管状，可以随意切割。然而，挤出的硅胶具有局限性，广泛用于医疗设备和食品机械。

液态硅胶产品

液态硅酮产品通过硅酮注射成型。产品柔软，硬度可达10℃-40℃。由于其柔软的特性，广泛用于模拟人体器官和医用硅胶胸垫。

特种硅胶产品

特种硅胶产品是根据硅胶的化学特性或添加一些辅助原料制成的。特种硅胶产品还可以有耐高温、食品级、医用级、阻燃级。通过添加辅助原料，还可以具有夜光、负离子、变色等特点。

辨别真假编辑

手感方面，硅胶制品的韧性和弹性都很好，不容易被外力永久变形，手感会感觉顺滑，而假硅胶制品容易变形，摸起来粗糙，因为假硅胶表面没有一层油性物质。

从特性上讲，硅胶产品无毒、无味、无色，质地良好，对人体无害。但是普通的假硅胶产品很难达到这些效果。假冒伪劣硅胶产品一般有毒刺鼻，也粗糙！

同时也可以用火焰燃烧真假硅胶，也很有用。假硅胶制品燃烧时放出黑烟，残留物为黑色粉末。真正的硅胶制品，不管颜色如何，燃烧时都会冒出白烟，残留物是白色粉末。

功能目的编辑

1.主要用于密闭条件下仪器仪表设备的吸湿防锈。

2.与普通硅胶干燥剂配合使用，指示干燥剂的吸湿程度，判断环境的相对湿度。作为包装用硅胶干燥剂，广泛应用于精密仪器、皮革、服装、食品、医药和家用电器。

3.硅胶可用于食品级用途

品种和性能

ludox

特点:

硅溶胶是一种胶体溶液，无味无毒，分子式可以表示为mSiO2nH2O。

1.由于胶体颗粒细小，具有相当大的比表面积，颗粒本身无色透明，不影响被覆盖物体的自然颜色。

2.粘度低，水能渗透的地方都能渗透，所以和其他物质混合时分散性和渗透性都很好。

3.硅溶胶的水分蒸发时，胶体颗粒牢固地附着在物体表面，颗粒之间形成硅氧键，是一种很好的粘合剂。

用途:

1.用作各种耐火材料的粘结剂，具有附着力强、耐高温等特点。

2.用于涂料行业，可使涂料牢固，抗污染、防尘、抗老化、防火。

3.用于薄壳的精密铸造，使壳型具有高强度和高铸造光洁度。其成型质量优于硅酸钠，可代替硅酸乙酯降低成本，改善操作条件。

4.硅溶胶具有高比表面积，可用于催化剂制造和催化剂载体。

5.用于造纸工业，可用作玻璃纸防粘剂、相纸预处理剂、水泥袋防滑剂等。

6.用作纺织工业的上浆剂，可与油配合使用，处理羊毛和兔毛的可纺性，减少断头，防止飞花，提高产量，增加经济效益。

7.用作硅钢片处理剂、显像管分散剂、地蜡防滑剂等。

啤酒硅胶

特点:

啤酒硅胶是一种无定形微孔结构的固体粉末，孔径为8-16纳米，化学式为MSIO2·NH2O。不溶于水和任何溶剂，除苛性碱和氢氟酸外，不与任何酸、碱或盐反应。无毒、无味、不燃、不爆。它具有很强的热稳定性和冷稳定性，对人体无害。主要用于啤酒行业。

功能:

1.啤酒硅胶具有较大的比表面积和众多合适的微孔结构，可以在几分钟内吸附和去除引起啤酒浑浊的蛋白质，从而延长啤酒储存期180-240天，防止啤酒冷浑浊。

2.不影响啤酒泡沫和口感。啤酒硅胶的理化性质决定了它对啤酒泡沫和口感没有影响。实践也证明，啤酒硅胶是世界啤酒行业公认的最安全的啤酒稳定剂。

3.提高助滤剂效果。啤酒硅胶化学性质稳定，不含啤酒可溶性物质。它的比表面积和微孔结构比硅藻土好得多，是一种很好的助滤剂。借助硅藻土过滤，啤酒可以更明亮、更清澈。

蓝色硅胶

特点:

蓝色硅胶分为蓝色凝胶指示剂、变色硅胶和蓝色凝胶，外观为蓝色或浅蓝色玻璃状颗粒。根据颗粒形状可分为球形和块状，具有硅胶吸湿的功能。随着吸湿量的增加，其颜色由蓝色变为紫色，最后变成淡红色，既表明了环境的湿度，又直观地显示了是否还有防潮效果。

用途:

1.主要用于密闭条件下仪器仪表设备的吸湿防锈。

2.与普通硅胶干燥剂配合使用，指示干燥剂的吸湿程度，判断环境的相对湿度。作为包装用硅胶干燥剂，广泛应用于精密仪器、皮革、服装、食品、医药和家用电器。

物理属性

一、粘度

科学术语解释:液体、拟液体或拟固体物质的反流体积特性，即分子在外力作用下流动时的内摩擦或内流阻力。一般来说，粘度与硬度成正比。

第二，硬度

一种材料局部抵抗硬物体挤压其表面的能力被称为硬度。硅橡胶的肖氏硬度在10至80之间，这使设计者可以完全自由地选择所需的硬度，以最好地实现特定的功能。将聚合物基体、填料和助剂以不同的比例混合，可以获得不同的中间硬度值。同样，热固化的时间和温度也可以在不破坏其他物理特性的情况下改变硬度。

第三，抗拉强度

抗拉强度是指橡胶材料样品被撕裂时每个量程单位所需的力。热硫化固体硅橡胶的拉伸强度为4.0 ~ 12.5兆帕。氟硅橡胶的拉伸强度在8.7兆帕至12.1兆帕之间。液体硅橡胶的拉伸强度在3.6兆帕至11.0兆帕之间。

四.抗扯强度

当对切口样品施加力时，抗切口或刻痕扩大。硅橡胶即使切割后置于极高的扭转应力下，也不能撕裂。热硫化固体硅橡胶的撕裂强度范围为9 kn/m至55 kn/m。氟硅橡胶的撕裂强度范围为17.5 kn/m至46.4 kn/m..液体硅橡胶的撕裂强度范围为11.5 kn/m至52 kn/m。

V.伸长率

一般来说，它是指“极限断裂伸长率”或样品断裂时相对于原始长度增加的百分比。热硫化固体硅橡胶的伸长率一般在90%-1120%之间。氟硅橡胶的总伸长率在159-699%之间。液体硅橡胶的一般伸长率在220-900%之间。不同的加工方法和硬化剂的选择可以极大地改变其伸长率。硅橡胶的伸长率与温度有很大关系。

不及物动词操作时间

操作时间从胶体加入硫化剂的那一刻开始计算。其实这个操作时间和后期硫化时间并没有完全的界限。从加入硫化剂的那一刻起，胶体就已经发生了硫化反应。这个操作时间意味着产品30分钟的硫化反应不会影响成品的质量。因此，产品运行过程中节省的时间越多，对成品越好。

七、硫化时间

有的地方会叫固化时间。也就是说，经过这么长时间，硅胶的硫化反应基本结束了。这个基本完成了，也就是说产品已经有了，但实际上还有一小部分固化反应还没有完成。所以硅橡胶制成的产品，比如硅胶模具，通常要投入使用一段时间。
