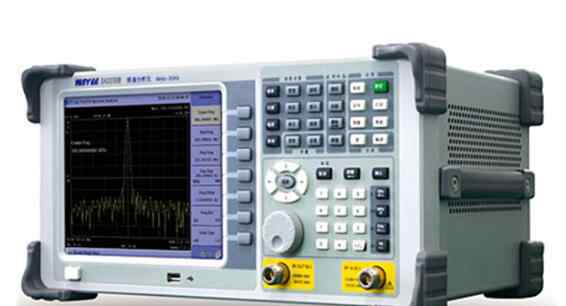

现阶段频谱仪基础有二种，一种是FFT频谱仪，另一种是扫频式频谱仪。简易说一说这二种频谱仪。

在高数或是信号与系统的书本上会有讲到FFT，便是迅速傅立叶转变，它是个数学题目，根据这类基本原理的频谱仪便是FFT式频谱仪。实际上这类单一作用的频谱仪可以说基本上是沒有的，一般全是将其集成化到数字示波器里边。基本原理非常简单，数据信号键入后历经过滤器给到ADC开展收集，将取样点记下来，随后再根据DSP或是CPU做FFT的计算就能获得数据信号的频带。

理论上要是了解采样频率就能根据做FFT的计算获得数据信号的频带信息内容。但即然是根据取样获得的信息内容，那必定会出现因为取样产生的缺陷。因为采样定理的存有，FFT以后必定会存有高奈奎斯特区的数据信号混叠难题。或是也就是说因为采样定理的存有，频谱分析没法提升第一奈奎斯特区的限定。另一点是因为取样是离散变量的，就一定会存有取样误差，离散变量的难题就无需再详说了。也有一点则是取样的全过程针对結果拥有 非常大的危害，取样深层与取样的屏幕分辨率立即危害着取样以后数据信号的频率稳定度，频带上立即主要表现为噪底的高矮。

这类频谱分析的技术性在略微高級一点的数字示波器上都是会有，一般用以对数据信号的简易观查，用以对数据信号的定性研究。独立这类作用的频谱仪我还没有见过，但是也是有很有可能仅仅我没见过罢了，另一种基本原理的频谱仪是扫频式的频谱仪，其压根基本原理能够觉得是根据过滤器的频谱分析技术性，并不会有取样全过程。

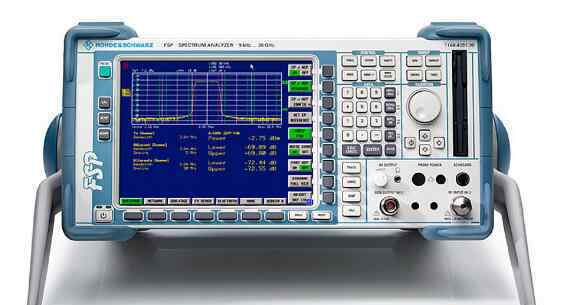

当数据信号键入到频谱仪以后会历经一个衰减器和一个过滤器，随后与频谱仪內部所造成的本振开展混频，将数据信号混到高频。现阶段普遍的频谱仪基础全是超外差式的。说白了超外差接收器，便是根据对键入数据信号开展混频获得一个固定不动的高频，其优势有很多，最关键的优势是高频固定不动，这一点针对测试设备而言优点十分显著，由于后边所接的高频过滤器能够对于固定不动頻率保证很高的频率稳定度与非常好的增益值，防止放大仪的离散系统难题。可是超外差的构造也是有其缺陷，那便是高频的镜像系统难题。为了更好地完成对镜像系统頻率的抑止，能够选用二级乃至三级的上下变频来完成。

超外差的接收器基本原理很少探讨，返回主题风格。选用超外差的方法开展混频会存有高频影响，一般在频谱仪时会将高频放进很低的部位，因此 扫频式频谱仪沒有从0频刚开始的，一般都是以好几百kHz刚开始，也就是说在低頻时扫频式频谱仪检测误差会扩大。键入数据信号进到混频器以后，根据对本振开展扫频再再加上高频过滤器，大家会获得要想的高频，扫频式频谱仪从而而而出名。高频数据信号根据过滤器后悔莫及给到检波器，根据检波器与本振数据信号得到键入数据信号的頻率。自然后边也有视頻过滤器与扫描仪控制板等一部分。

下边说一下频谱仪www.okcis.cn/hyk-k230327.html的好多个关键主要参数：键入衰减器、辨别网络带宽（RBW）、视頻网络带宽（VBW）。键入衰减器根据对键入数据信号开展一定的衰减系数来确保数据信号的频率稳定度，一般后边的高频放大仪会全自动对其开展赔偿，自然也是有除外。

辨别网络带宽能够觉得是频谱仪设定中最重要的一个主要参数。其调节的是高频过滤器的网络带宽，根据对过滤器网络带宽开展调节来完成要想的頻率屏幕分辨率与扫描仪速率。但必须表明的一点是当过滤器网络带宽过钟头会对数据信号的幅度值造成危害，对RBW的设定应当不在危害数据信号幅度值的前提条件下开展。

另一个关键的主要参数是视頻过滤器（VBW）。数据信号历经包络检波器以后，在显示信息到显示屏以前会有视频过滤器。有时候一些小数据信号会立即吞没在噪音里边，这时候就必须对视頻过滤器开展调整，根据对噪音开展光滑等实际操作来减少噪底，做到大家必须的观察实际效果。理论上讲VBW必须低于RBW才可以合理的具有光滑噪底的实际效果。

不论是滤波器還是低通滤波器，全是对数据信号的高频率成份的过虑，保存数据信号的低頻成份，即保存了数据信号慢速度转变的信息内容，因而形象化的主要表现便是扫描仪速率减缓。

实际上不仅在数字集成电路中会采用频带信息内容，在数字电路设计中也会出现许多 的运用。较为典型性的是扩频通信，根据扩张数据信号的网络带宽来完成数据信号高频率稳定度的规定，在一些时钟信号中会根据应用扩频数字时钟的方法来减少其EMI，简易讲便是用网络带宽换来力度，根据提升信号带宽，减少数据信号力度，来确保在频率稳定度不会改变的标准下减少EMI的影响，这类运用会在SerDes中看到。
