题目：
直流电机正反转控制电路图要求用延时继电器和两个限位开关,控制方式为：1：电机正转90度,碰到限位开关一,延时10秒钟后,电机反转90度,碰到限位开关二,延时10秒钟后接着上面循环.求电路图,原理!电机是永磁串接直流电机,正转90度用时大概0.5秒,停十秒,然后反转90度用时大概也是0.5秒,转矩0.8N.M.
解答：

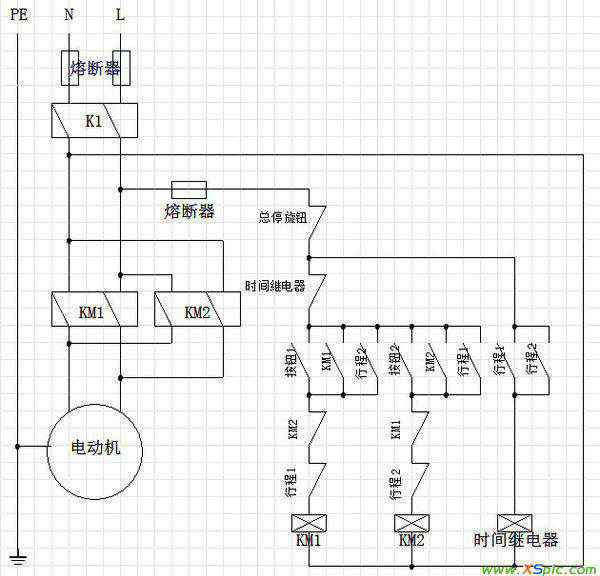

非常简单,今天太晚了,明天再来给你画.电路说明：合上总开关K1,再把总停旋钮合上,按下按钮1,电机开始正转（缺点：如果电机刚好碰到两端的行程开关,则会自动运行以下动作,不需要按按钮.这个缺点你可以按着这个思路去改进,我就先这样吧.）,当电机碰到行程1时,KM1停止工作,电机停转,时间继电器开始工作,触电断开,当时间继电器过10后动作时,时间继电器触电闭合,KM2开始工作,电机反转,时间继电器断电停止工作.当碰到行程2时,KM2停止工作,电机停转,时间继电器又开始工作,触电断开,过10秒后,时间继电器触电合闭,KM1又开始工作,时间继电器停止工作,触电合闭.如此周而复式的工作.如须停止,则把总停旋钮关上或者关闭总开关K1.时间紧迫,电路我没有细查,不知道有没有其他问题,自己再琢磨一下吧.
