瞬变二极管 TVS瞬变二极管各种分类叫法，涨姿势了

什么是所谓的TVS瞬态抑制二极管？TVS二极管是在稳压技术基础上发展起来的一种新型高效电路保护元件。以其独特的亮点(PS级响应速度、高瞬态功率、箝位电压易于控制、击穿电压偏差小、漏电流低、可靠性高、体积小、电容低等。)，独树一帜，在电路保护元器件领域脱颖而出。不可否认，TVS二极管有各种各样的名字，不同的人有不同的名字。为此，关键问题是，买家根据什么规则打电话？你对TVS二极管的分类了解多少？来听听东沃电子的肺腑之言吧，东沃电子是一家专业生产电路保护元器件的厂家。

贴片电视显像管和直列电视显像管

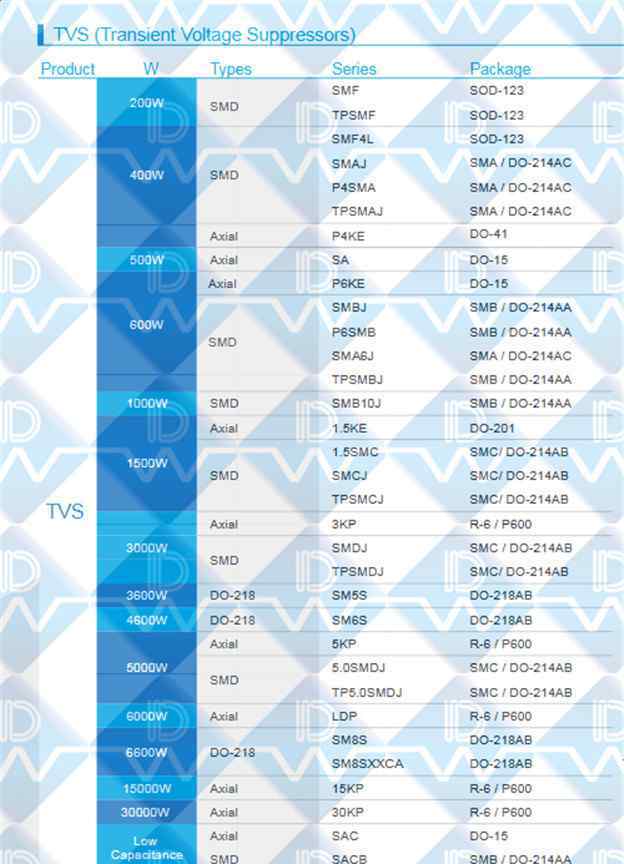

根据封装和内部结构，TVS管可分为:SMD TVS管、轴向引线TVS管和双列直插式TVS管阵列。SMF、TPSMF、SMF4L、SMAJ、P4SMA、TPSMAJ、SMBJ、P6SMB、SM6J、TPSMBJ、SMB10J、1.5SMC、SACB、TPSMCJ、SMDJ、TPSMMDJ、SM5S、SM6S、5.0SMDJ、TP系列TVS管为P4KE、SA、P6KE、1.5KE、3KP、5KP、LDP、15KP、30KP、SAC。不难看出，TVS管种类繁多，不同系列的TVS管产品对应不同的电路保护解决方案。

双向电视显像管和单向电视显像管

电视显像管按极性可分为双向电视显像管和单向电视显像管。单向TVS管的功能特性与齐纳二极管相似。双向TVS管的作用相当于两个反向串联的齐纳二极管的作用。一旦确定电路保护是为了防止电压过大和瞬态浪涌，相信很多买家会要求FAE现场工程师优先测试TVS管是否能满足电路保护的保护要求。一般来说，单向TVS管用于DC电路，双向TVS管用于交流电路，TVS管阵列用于多通道保护电路。那么，如何快速区分瞬态抑制二极管的单向和双向呢？

1)看型号:不同品牌虽然命名方式不同，但还是有规律的。以东沃电子这个品牌为例。模型末尾的字母A代表单向，CA代表双向。

2)看说明书:一般在第一页描述。双向导通是双向的，单向导通是单向的；

3)万用表测试:一侧单向连接，两侧双向有电压；

高功率电视显像管和低功率电视显像管

TVS管按功率可分为大功率TVS管和小功率TVS管，两者在使用上有很大区别。大功率瞬态抑制二极管的结电容可达数百pF，响应速度在1ns以下，且有较大的热沉，主要用于功率馈线；而结电容在0.3pF以下、ps响应速度的低功耗TVS二极管主要用于高密度场合。目前行业内一般定义3000W以上的TVS为大功率TVS管。东沃电子SM8S系列，峰值脉冲功率6600W。
