【影音阿强导购av269.com】杜比全景音响系统在普通人家里已经有三四年了。阿强收藏杜比家庭视频“白皮书”空供大家参考:杜比Atmos这种革命性的音频技术，已经进入家庭影院领域。为您喜爱的电影、音乐和游戏带来全新、激动人心的身临其境的真实体验。可以说杜比全景声是近20年来环绕声以来最令人激动的音频技术。有了它，内容制作者可以在您的房间(包括头顶)准确地发出声音，让娱乐变得不可思议。

本白皮书解释了杜比全景声音的工作原理，并告诉您如何构建杜比全景声音系统，或者如何升级您现有的系统以支持全景声音。还解释了杜比全景声音的相关技术组成，以及内容制作者、广播员和电视工作者如何制作和传播全景声音内容并将其传播到用户家中。全新的音箱和AV功放，让杜比全景音响更方便家庭影院。

为什么要取代基于声道的环绕声技术？

杜比全景音响是一项革命性的技术，它超越了声道的限制，开发了家庭娱乐的最大潜力。

从80年代末开始，杜比引领了家庭影院的发展。从杜比专业逻辑杜比四声道定向逻辑到离散5.1环绕声和7.1环绕声。但是随着家庭影院向9.1甚至11.1频道的扩张，追求越来越多的多频道号的趋势已经很明显了。家庭影院内容通常来自多达7.1个频道的混合，其中大多数是5.1个频道。这意味着9.1和11.1已经到了收益递减的临界点:解析和上混限制了更多通道的信号供应。

此外，基于频道数量重放信号的能力本质上是有限的。现实中声音是以一种特定复杂的方式传递的——蜂鸟从树上飞下来，在两朵花中盘旋，然后潜入水池喝水。蜂鸟飞行的声音不能简单地通过从左到右前提高声道来再现鸟类飞行的细节。当你走到这些细节的时候，你的大脑就会失去这些看似真实的感受。

影院解决方案

杜比开始研究电影院基于通道的音频解决方案的问题。我们的目标是通过开发一个系统将电影制作人从基于频道的音频中解放出来。它让他们准确地确定电影中的声音应该在哪里，如何移动，也就是说，它准确地再现了蜂鸟飞行的复杂性。

我们与电影制作人和混音器密切合作，以提高我们的技术。杜比工程师把整个电影院都租下来作为实验室，并与调音台合作，最终开发出一款可以混音杜比全景音轨的工具。

最后，杜比全景在2012年6月上映的电影《勇敢的传奇》中首次亮相。随后，好莱坞主流制片厂开始采用这项技术。杜比全景已经被全球电影界采用。已经发行或正在发行的电影超过500部，电影制作领域使用了150种混合装置。

杜比全景声音和声音的目标对象

杜比全景声音是基于声音目标的概念。影片中，杜比全景声音依靠9.1声道，最多118个独立的声音目标，提供声场环绕感。场景中的每一个声音——一个孩子的叫喊，一架直升机的起飞，一个汽车喇叭——都可能是一个独立的声音对象。每一个声音都来自场景中特定的位置，有时还会移动。汽车从左向右倾斜，大喊大叫的孩子跑上一段楼梯。通过使用可以在3D 空中再现声音对象的工具，电影制作人可以分离场景中的每个声音对象，并确定它们的位置和运动轨迹。

杜比全景音响和家庭影院

杜比开发了从电影院到家庭影院的杜比全景音响。在家庭影院中，每一个混声都是一个发声对象。当您使用支持杜比全景声音的影音放大器时，您可以告诉您的系统有多少个扬声器，扬声器的类型以及它们的位置。有了这个信息，AV放大器中的一个高级处理——对象音频处理器，解码位置元数据等。最后通过扬声器系统播放。这个过程需要实时确定使用哪个扬声器来再现场景。真实细致的声音让你的大脑暂时停止怀疑，让你相信你看到的是真的。再现这种三维声场的关键是听者上方的声音。这可以通过引入顶部扬声器或杜比反射全景声音扬声器来实现。

杜比全景声音令人难以置信，因为它基于物体声音的灵活性。杜比全景电影可以在家中的任何扬声器上播放。无论您是5楼和2天空音箱、24楼和10天空音箱，还是二者的任意组合，都可以听到杜比全景声音电影中声音的定位和移动。扬声器越多，定位就越准确。

你有很大的灵活性来升级你的系统。添加更多的扬声器将提供更高水平的对象分辨率和更详细、丰富的声音。

杜比全景声音的实现

许多好莱坞制片厂都在与杜比合作，制作新旧杜比全景声音版本。除了电影，杜比还与游戏、音乐、广播等领域的内容厂商合作，拓展杜比全景在家庭影院的优势。现在可以享受杜比全景音轨的蓝光、广播、流媒体资源。因此，我们为现有技术开发了一种新的可扩展算法，适用于杜比TrueHD、杜比数码Plus等。都支持杜比全景声的传输。符合规格的蓝光播放器，不需要固件更新就可以播放杜比全景声音内容。蓝光播放器需要连接支持杜比全景声音的AV放大器，蓝光播放器需要设置比特流输出(源代码输出)。

不需要最新的HDMI电缆。1.4版线就可以了。

杜比全景音轨可以向后兼容。你说在不支持全景声音的系统里播放全景音轨，会得到传统的5.1或者7.1音频。这意味着内容提供商不必专门从事杜比全景混音，只需一次混音。

设置您的全景音响系统

杜比全景音响是一种革命性的家庭影院格式，但你不需要从头开始。虽然你需要一个支持杜比全景声音的AV放大器，但大部分扬声器都可以保留。很多人都有5.1或者7.1的系统。所有这些扬声器都无缝连接到杜比全景音响系统。理想的系统应该有单极性或双极性扬声器。杜比不推荐偶极音箱。高度扩散的偶极扬声器会干扰声音定位。

还有，不要把音箱放太高。在听者的高度或2英尺高。避免扬声器离天花板太近，会干扰空房间内物体的定位。也不希望把落地音箱和天空空声道放在天花板上，因为这样会重新建立物体的运动。

日空频道的重要性

现实生活中，声音就在我们身边，包括头顶。重建顶部声场是全景声音如此逼真的关键。如果我们在屏幕上看到直升机起飞，听到螺旋桨切割空我们上方的空气，我们将是一个参与者，而不是一个有那种感觉的观察者。

杜比全景声音通过观众的最高扬声器重塑了头顶上的声音。

让顶级声场在家中实现

通过声学和心理声学的研究，我们研制出了杜比反射全景音箱。独特的扬声器专为重播天空空频道而设计。他们离地面只有几英尺。杜比反射全景音箱，使声音向上发射，从天花板反射，非常逼真。与传统的顶部扬声器相比，许多混音器更喜欢这种设计。

在这种设计中，在传统前置扬声器的基础上增加了反射式扬声器模块。该模块封装在一个单独的挡板中，并与主扬声器集成在一起。

而且如果你已经有了传统的音箱，也可以单独购买一个反射模块，添加到你的系统中。您可以将它放在现有扬声器的上方，或者靠近收听位置3英尺的地方。并且可以应用于各种房间。如果你的天花板是平的，由反光材料(石膏板、混凝土、木材等)制成。)，你会听到最好的反射声。测试表明，在较好的一天空通道中，听音室的高度可以在2.3米至3.7米之间。4.3米的身高也能起到很好的效果。

吊灯、空通风口、嵌入式照明设备等。不会显著影响杜比全景音效。

在什么情况下，我们不建议安装机架空通道

在某些情况下，我们不建议使用机架式空扬声器。如果你的天花板很低或者你的扬声器离聆听位置太近。这时，你头顶上方的声音可能会分散你的注意力，而不是让你沉浸在气氛中。

在这种环境下，反射式全景音箱可以给你很好的体验。顶的很响，营造了更好的氛围。

听过反射式全景音箱的专家一致认为，在某些特定的房间里，反射式全景音箱比机架式空音箱效果更好。

如果我选择空扬声器呢

我们建议框架空扬声器应尽可能与您的落地式扬声器的频率响应、功率和音色相匹配。对于8-14英尺的空房间，我们建议空的扬声器呈45度角站立。对于14英尺以上的空房间，天空空频道将有一个很棒的氛围。

扬声器推荐

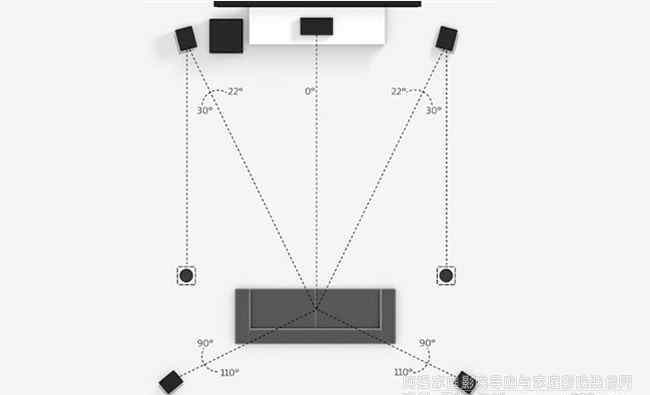

杜比建议尽可能使用四个反射式全景音箱。通过使用四个，你可以更准确地定位你的头顶。两个扬声器应该放在左声道和右声道的前端。另外两个可以放在后环绕位置。

如果用2，还是可以获得不错的体验。就放在前面左右声道位置。

坐下的时候可以把音箱放在耳朵高度或者稍微高一点的位置。别说是放在墙的一半高度。确保扬声器离你三英尺远，最好是五英尺以上。如果你使用附加模块，记得把它们放在前面3英尺左右。

如果您使用空扬声器，建议您使用4个或更多扬声器。如果你用四个，你应该在你的座位前面放两个，座位后面放两个。位置大致把前后墙一分为二。如果你用两个，把它们安装在你的头前。理想的机架空音箱应该与主音箱的音色相匹配。

如前所述，我建议使用广泛扩散的机架空扬声器(扩散角度至少为45度)。如果它不是一个广泛传播的扬声器，请将扬声器指向您的位置。

您也可以将框架空扬声器与反射式全景声音扬声器结合使用。比如你安装了两个空音箱，想再加两个来增强sky 空频道。然后你可以选择两个反射式全景音箱，毫无麻烦地添加顶级音响的细节。

虽然本指南可以给你更好的体验，杜比全景可以与您家中现有的系统接口。例如，杜比全景可以支持您的前加宽和前加高扬声器，以及其他定位。

当然，在安装之前，您应该参考您的AV放大器的手册，看看它是否支持您的结构。

如何描述新的全景音响系统

随着杜比全景(Dolby Panorama)的出现，出现了一种描述扬声器配置的新方式。以标准术语(5.1/7.1)为基础，后面加一个数字来描述日空通道中扬声器的数量，如7.1.4。

当扩展您的系统时，请注意新添加的扬声器应该以偶数出现。这种配对确保了均衡的声场。除非你想在中间或者中间后面加音箱。

对于高端家庭影院，建议配置7.1.4。当然，最大值可以扩展到24.1.10。

重要的一点是杜比全景声音内容和你的音箱配置无关。无论你是7.1.4系统、5.1.2系统还是终极24.1.10，你的AV放大器都会用同样的内容解码，充分利用你的系统配置来回放。

确保连接正确

你安装了音箱，买了新的AV放大器，就要开始连接系统了。很多支持杜比全景声音的音箱都标有sky 空通道的连接端子(部分功放不使用此功能，功放模块可以在设置菜单中自由分配)。将您的机架空扬声器或反射式全景扬声器连接到这些分段终端。

当然，并不是所有的片源都是全景声源。但现在我们可以利用AV放大器的上混功能，通过复杂的信号处理，调整常见的片源，在你所有的频道上重播。

如果不能升级杜比全景音响系统，我也强烈推荐购买全景音源。杜比全景声音向后兼容，可以在新老硬件平台上播放。稍后，当您升级全景音响设备时，您将解锁完整的全景音响体验。同时，杜比全景音响会给你比传统的基于频道的家庭影院更好的氛围。

杜比全景音响的技术基础

您可以从蓝光光盘、广播和流媒体服务器获得杜比全景声音内容服务。支持杜比全景声音的视频游戏也已经推出。你需要一台有HDMI输出的电脑才能享受第一代视频游戏。数字广播和视频游戏机也可以提供杜比全景声音内容。

为了支持杜比全景声音内容的传输，我们对目前使用的很多底层技术进行了改进，包括杜比TrueHD、杜比数码Plus等。，同时确保它们与旧格式兼容。创建杜比全景声音的关键不仅仅是回放杜比全景声音，还要创建声音对象的定位和移动轨迹。所有杜比全景声音内容都包括元数据，其中包含这些声音对象如何在空之间移动。

杜比全景音频渲染器，集成在AV放大器中。它根据导演的想法实时决定如何在您的系统中重播内容。

杜比环绕声上混器允许您播放基于频道的内容，同时充分利用您的全景音响系统组件。

杜比全景音效和下一代音频杜比TrueHD

杜比扩展了杜比TrueHD格式，使其能够与蓝光光盘中的杜比全景声音内容兼容。在Dolby Atmos之前，Dolby TrueHD为音频提供了5.1/7.1等技术通道的无损支持。

杜比TrueHD中的杜比全景声音内容通过HDMI端口从蓝光播放器连接到AV放大器。如果您的影音放大器支持杜比全景声音，杜比TrueHD基于对象的音频相关元数据将被解码、处理并呈现给特定的扬声器。杜比Atmos和杜比TrueHD可以进行相同的编码采样率(48 kHz和96kHz)和比特深度(16-24位)。

杜比全景音响和杜比数码Plus

杜比数码+推出了一款新的解码器，能够处理内容编码，以处理杜比全景声音内容。

该模块使用新的比特流元数据来提取基于对象的杜比Atmos音频文件，并输出信息用于进一步的信号处理。杜比全景声音内容采样率48kHz，和杜比数码+一样。

新的音频解码器可以与基于通道的传统杜比数字+和杜比TrueHD音轨向后兼容。

杜比全景音响和杜比MAT

杜比MAT是杜比元数据增强音频传输的缩写。蓝光播放器中使用杜比MAT编码器，在固定比特率的杜比MAT解码器中打包可变比特率的杜比TrueHD，放入AV放大器中压缩杜比TrueHD的比特流。随着杜比Atmos的推出，我们扩展了这项技术，以支持解码杜比Atmos无损PCM音频。

杜比MAT 2.0的一个重要点是，它可以对基于对象的音频杜比Atmos进行实时编码，并从信号源设备以低延迟、复杂的传输方式进行传输。如广播机顶盒、个人电脑、游戏机等。AVR中的Dolby MAT 2.0解码器输出基于对象的音频及其元数据，以供进一步处理。

杜比全景声音对象的音频渲染

杜比全景声音对象音频渲染器基本上就是杜比全景声音家庭影院系统的大脑。杜比全景声音内容由声音对象、描述声音位置和移动方式的元数据以及其他数据组成，如对象的类型:大小、音量或强度。杜比全景声音对象音频渲染器被告知您系统中可用的扬声器，并实时回放电影制作人想要的声音。根据AV放大器的配置，杜比全景音响最多可支持34个扬声器—24个传统落地式扬声器、10天空声道扬声器和一个或多个超重低音扬声器。渲染器还支持更小的扬声器配置，包括五个落地式扬声器和两个空扬声器，可以扩展并应用于各种家庭影院。

杜比环绕混音功能

如果你投资了一个杜比全景家庭影院，你要充分利用它，哪怕你播放的内容不是杜比全景。这是杜比展示上混功能技巧的时候了。启用后，它可以将音频和基于通道的上混合音频扩展到所有通道，包括田空。上混合功能基于音频通道扩展和处理音轨，创建高度精确的环境音效来渲染电影，同时尊重和维护创作者混合的初衷。

与以前的宽带上混合技术不同，杜比环绕上混合处理，解码和处理频带上的多个感测间隔，并执行精确分析以处理信号源。杜比环绕声上混器独立控制这些频段，产生高精度的环绕声场，增强宽敞的氛围。杜比环绕声上混合，包含在杜比全景声音技术中，取代杜比专业逻辑二上混合，提供更大的灵活性和卓越的性能。

为了保留前扬声器的成像，上混的内容不会发送到前三个扬声器和加宽的扬声器，也不会发送到后环中间的扬声器。在这些情况下，通过向天空空频道传输来补充声音成像。

家庭影院杜比全景声音内容的传输

正如我们所注意到的，杜比全景声音允许电影中的每个声音都被表示为一个单独的音频对象。每个对象都有自己的位置元数据，它准确地描述了它应该在哪里以及如何移动等数据。这种方法产生了难以置信的逼真声音，但它也为具有许多动作的场景产生了大量数据。通过有限带宽的蓝光光盘或流媒体频道将所有数据发送到您的客厅是一项挑战。我们已经用一种称为空音频间编码的技术解决了这个问题。空之间的音频编码考虑了空之间的信息以及其他相关信息和声音对象，从而在杜比TrueHD和杜比Digital+中进行有效编码。空帧间编码不是像杜比Pro Logic II或杜比Pro Logic II那样的基于信道的矩阵编码系统。相反，它是一种全新的编码技术，允许所有对象出现在原始电影音频混合中，并在您的家庭影院中重播。

电影制作人经常在家庭影院中混合，以获得最佳的近场效果。空之间的音频编码是近场混音专业人士的利器。在回放过程中，电影制作人可以准确监控为蓝光光盘混合的杜比TrueHD和杜比Digital Plus内容。

制作杜比全景音轨

家庭影院最初的杜比全景音轨是通过蓝光光盘和流媒体服务传播的。对于蓝光和超高清蓝光，工作室将使用无损的杜比TrueHD作为主配乐，杜比数码+作为第二语言。杜比数码+支持流媒体和有线电视。未来，杜比全景声音内容将通过使用多频道杜比数字Plus的点播电视和广播进行传播。杜比全景声音还将支持视频游戏音轨，这些音轨将被传输到AV放大器，并由杜比MAT解码。为家庭影院制作杜比全景声音内容的制作公司将使用一种称为杜比媒体制作人(Dolby Media Producer)的工具，以及其专业的编码、解码和媒体相关工具。但是，在使用这些工具之前，制作公司可以选择执行几个初步步骤，包括近场混合和重新制作电影主文件。在该过程的这个阶段，混音器可能会对音频混合进行微小的调整，以确保听起来像是他们打算在杜比全景的家庭影院中播放。

结论

杜比投入了大量精力研究如何将杜比全景声音内容从影院转移到家庭影院。现在，我们已经建立了一种通信方法，同时保持了向后兼容性。结果是家庭影院中最真实和沉浸式的娱乐体验。感谢您关注阿强家庭影院导购平台！
