电气柜如何设计出标准的电气柜

安装环境

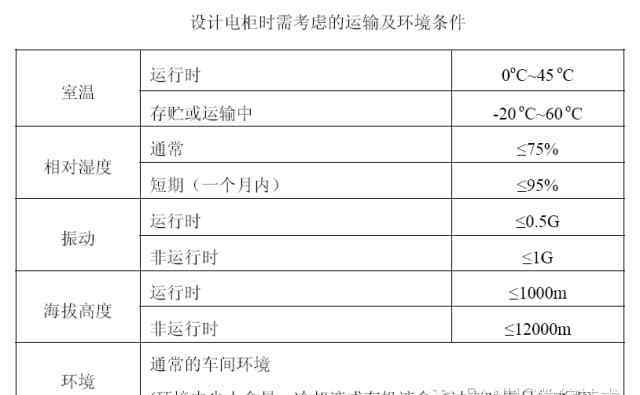

根据系统硬件连接手册中系统强电柜的设计，设计的电气柜必须满足以下要求:

1)电气柜应完全密封。

2)确保电气柜的温度不超过系统单元允许的温度。

3)封闭电气柜内必须安装循环电流风扇。(对于带风扇的机组，可以省略)

4)为了使空的气流顺畅，需要在系统单元和机柜壁之间保持一个大于100mm的空空间。

5)显示单元不能安装在冷却液可以接触的地方。另外，虽然控制单元前面有防尘处理。

6)尽量减少可能的干扰。

7)考虑维护方便。

8)硬盘和软盘驱动器必须远离强磁场。

9)输入输出单元和输入输出模块必须满足安装条件。

根据使用要求，在设计电气柜时，还必须进行电气柜温度的热设计，以保证电气柜内系统的正常运行。电气柜温度设计公式如下:

内热损失p [w] ≦ 6 [w/MC] x表面积s [m] x上升温度13 [c]

当电控柜足够大，且电控柜内系统单元的散热量小于电控柜的表面积时，无需特殊处理即可通过电控柜表面散热，不会超过允许温度。

当电气柜的表面积达不到要求时，需要通过和交换器散热。

硬件连接手册(B-64303EN/01)中明确公布了各部件产生的热量，供电源柜设计时参考。

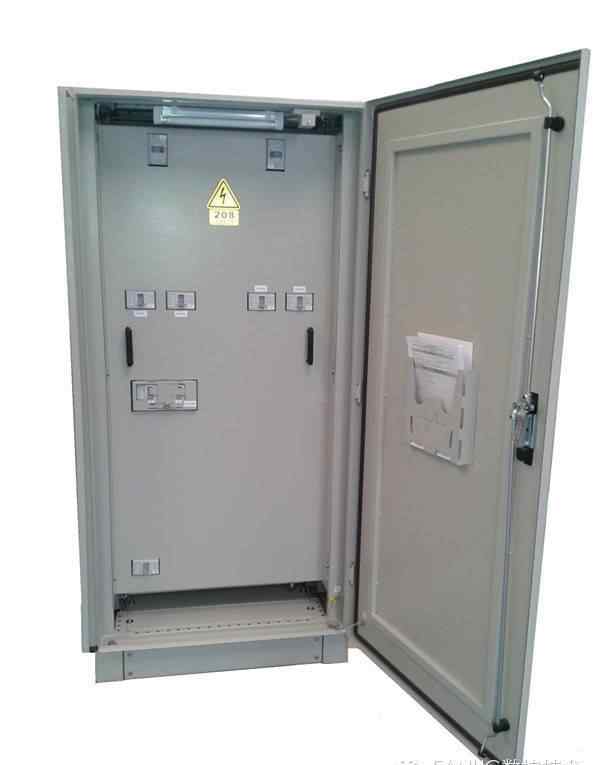

电气柜设计

◆电气柜必须由金属材料制成。必须密封。因为密封可以隔离电磁辐射，防止灰尘和油污。最好使用空来调整系统。

◆接头应无间隙焊接。

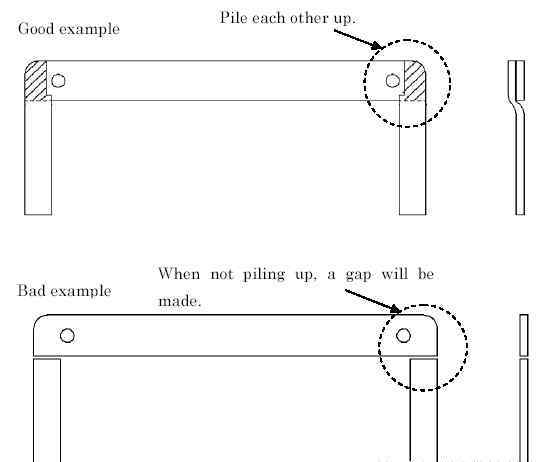

◆切口或开口越小越好。盖子和门应连接到机柜上，带有导电垫圈。

◆与外界连接时，刮掉表面的油漆。

对于电气柜钣金的生产，首先要求是为柜内的电气设备提供可靠的保护盒，同事必须有良好的接地。在实际生产中，柜内的接地螺丝只是镀锌螺丝，由于是通过焊接固定在柜内，所以焊接的螺丝会很快生锈。除此之外，电控柜还要经过喷漆、烤漆等防腐和美学处理，这样接地螺丝就变成了“准绝缘螺丝”，接地效果会大打折扣。所以电气柜的制造一般采用铜螺柱，电气柜的所有柜体上焊接接地桩，而不是过去的接地螺丝。解决了之前“准绝缘”螺丝的问题。

以下工艺细节供参考:

◆机柜表面应平整，边缘和开口应光滑，无毛刺或裂纹。

◆柜体、把手和油漆层的外表面应无损伤或变形。

◆各部件应匹配正确，门、抽屉等活动部件应工作灵活，紧固件和连接器应牢固不松动。

◆活动门应配有塞子。

◆如果电气柜的活动门或面板上安装有部件，面板部件的开口之间必须设置足够的线槽安装筋，以便面板线槽的可靠固定和标准化布线。

◆电气柜中每个底板的背面都应做清楚标记，以便于安装。

◆安装的部件质量、型号、规格应符合设计要求，外观完整，附件齐全，排列整齐，固定牢固，密封良好。

◆为了方便电气柜的接线，提高工作效率，电气柜门的铰链应易于拆卸，以保证重新安装的方便和以后使用的可靠性。

◆电气柜的备用钥匙应系在电气柜内一个可靠、安全的地方。便于集中收集。

◆为了便于电控柜背板布线后背板的安装，背板脚应安装在背板底部，即背板与电控柜之间有一定的空间隙。

◆保护和工作接地接线柱的螺纹直径应不小于6mm。专用接地端子或接地板的导电性应至少与专用接地导体的导电性相当，并具有足够的机械强度。

◆机柜应配备带有接地标志的专用接地螺柱。接地螺柱直径与接地铜导线横截面和电气设备电源线横截面的关系(用于电气设备的固定安装)。

◆电气柜内的接地螺栓为铜制。如果使用钢制螺栓，在给电箱外壳喷漆前，必须用包装带紧紧包裹，以防油漆涂层影响接地效果。

◆无论柜门上是否安装了部件，都必须安装接地螺钉。规格见下表。

下部:

一个

电气柜密封

电气柜密封等级:

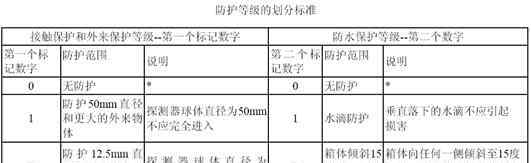

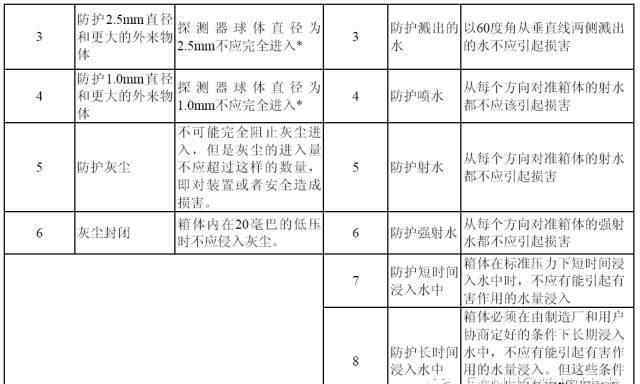

电气柜的密封需要满足运输和使用环境的要求。电气柜设计时，必须有效防止灰尘、冷却液和有机溶液进入，以免对设备造成损坏，并要求达到IP54的防护等级。IP保护等级用两个数字标记，如一个保护类别IP54(其中IP为标记字母，5为第一个标记数字，4为第二个标记数字)。

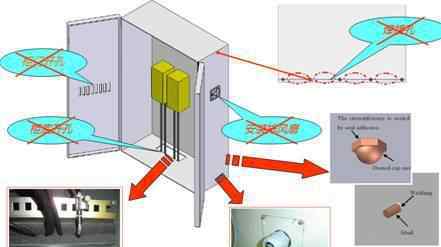

电气柜密封要点:

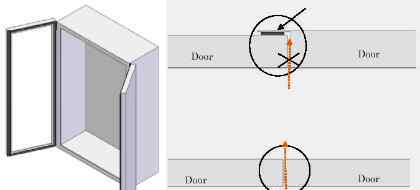

双门结构门的密封

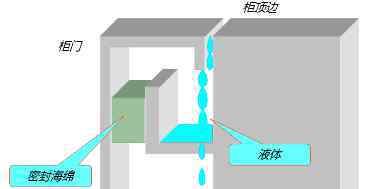

门顶密封处理

密封条的详细考虑

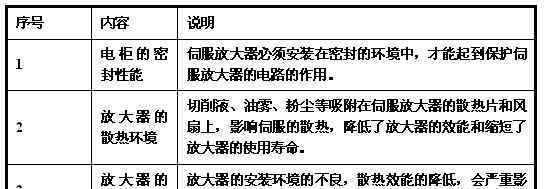

放大器散热元件的环境

●设计电气柜时，需要保证柜内温度上升时柜内外温差不超过10摄氏度。

●封闭的电气柜必须根据风扇(或空)调节通风冷却装置，以保证内部空气流通。

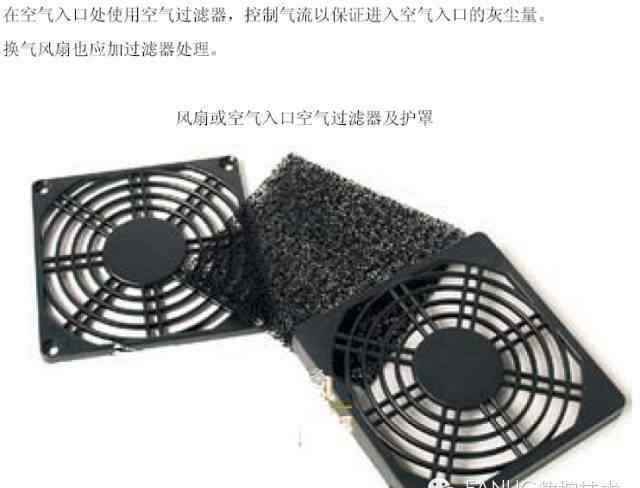

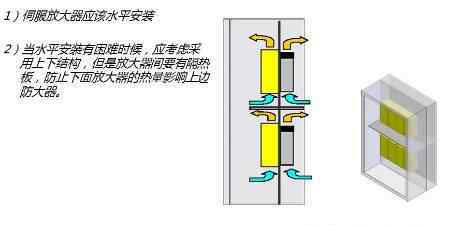

风扇需要调整和设计，以确保空空气以0.5m/秒的速度流过每个安装单元的表面，但不能直接吹出。如果空空气被风扇直接吹向机组，灰尘很容易附着在上面，容易造成机组故障，缩短部件的使用寿命。应保证换热器的排气尽可能直接作用在伺服或电气设备上。

●空气冷却器和空调节器的安装和使用

有两种安装方式，顶部安装和侧面安装。顶部安装的好处是热空气体上升，柜体底部要开一个通风口，形成自下而上空的气流，使电器元件表面不易形成热点和局部导热效果。空气冷却器主要用于供气和排气，即排出机柜外部的空气。当风扇不能满足机柜内的冷却要求时，可以安装机柜空。调整可选机柜空时，请注意电源选择。如果功率过高，柜内温度会低于或等于28℃，很可能造成冷凝现象，导致电器元件短路。此外，功率过大的机柜空冷却时间过短，工作与非工作状态切换频率过高，对机柜空使用寿命影响较大。

低模放大器根据用途

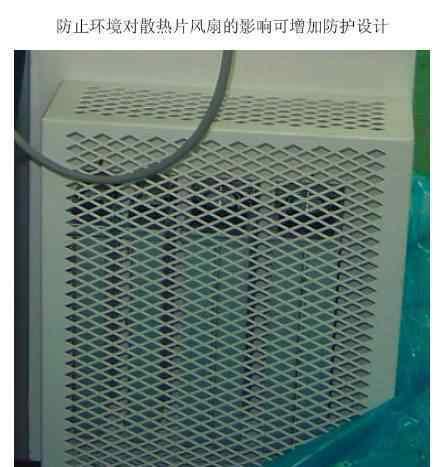

带散热片的模块尽量把散热片安装在电气柜外面，因为散热片对框架内部的温度影响很大，同时为了防止环境影响，可以考虑给散热片加保护。各模块的快速发热量及计算方法参见“电气柜2温升计算”。
