嵌入式电路设计中很少有模拟电路设计元件，常用的模拟器件大多是二极管和晶体管。我将总结嵌入式电路中由晶体管组成的电路，以达到巩固的目的。

开关元件

在嵌入式电路中，经常使用IO口来控制一些电路的开关功能，此时可以使用三极管作为开关器件。用作开关器件时，应使用9014、9015等开关三极管，三极管处于饱和状态。现在举个例子来说明这种电路的特点:

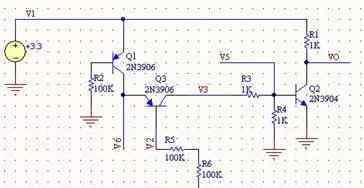

因为模拟电路图不全，所以这个电路是一个晶振关断功能电路，其中VO连接到单片机晶振输入端如(XIN)。

如果Q1和Q3的基极同时为低电平，则Q2接通，VO为0，这将导致晶体振荡器停止振动并关闭处理器。我们分析R3和R4(实际电路470K)使Q2和Q3处于饱和状态。Q3是Q1的集电极负载。当调节R5的电阻时，可以控制Q1处于饱和或放大状态。为了打开Q2的基地，Q1必须提供足够的电流来满足条件，而只有处于放大状态的Q1才能满足条件；

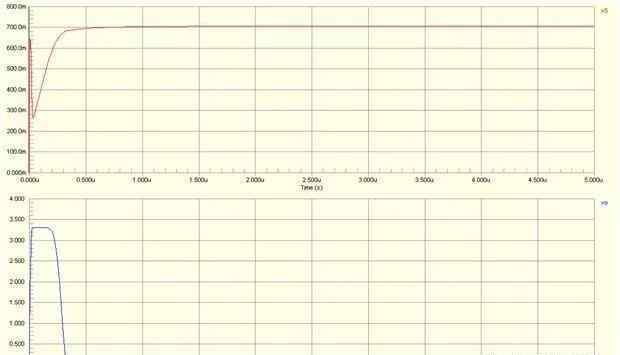

当R5=100K时，仿真图如下:

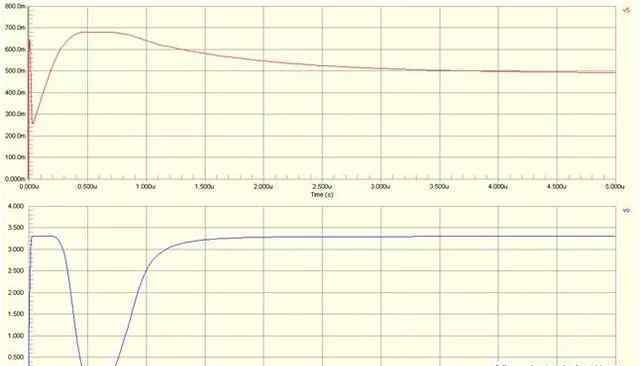

R5=470K时，仿真图如下:

通过以上分析，可以得出结论，只有当电流足够大时，Q2才能导通，晶体振荡器才能关断。以上是一个复杂的组合开关电路。

功率器件

在嵌入式电路设计中，很少使用功率放大电路。昨天通读了大学模电课本的晶体管内容，才知道虽然当时模电以为是好学生，但是重读之后才死记硬背，并没有真正理解。

静态工作点不仅决定是否会发生失真，还影响电压放大系数、输入电阻等动态参数。但在实际电路中，由于环境温度的变化，静态工作点趋于稳定，使得动态参数不稳定，更糟糕的是，电路可能无法正常工作；在所有环境因素中，温度对动态参数的影响最大。

当温度升高时，晶体管的放大倍数变大，ICE明显变大。以共发射极电路为例，当温度升高时，Q点会向饱和区移动；当温度降低时，Q点会向截止区移动。

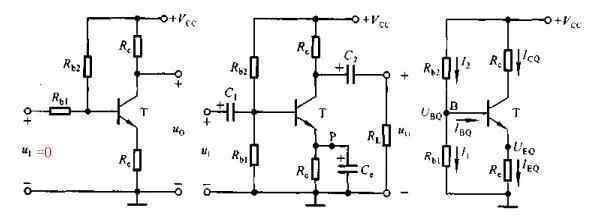

下图是典型的静态工作点电路

图AB具有相同的等效DC电路。要稳定q工作点，i1 >:>;IBQ制造

VBQ =Rb1*VCC/ Rb2+ Rb1

采用这种设计，无论环境温度如何变化，VBQ基本保持不变。

当温度升高时，ICE变大，VEQ变大，而VBE变小，因为VBE = VBQ–VEQ。随着VBE变小，IBE也会变小，因此ICE也会变小。

RE的使用引入了DC负反馈，使Q工作点更加稳定。一般来说，反馈越强，Q点越稳定。

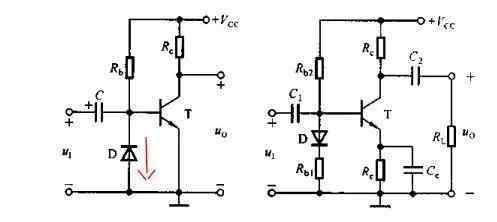

其他稳定q工作点电路

以上是使用二极管方向特性和正向特性的温度补偿电路。

至于图a，因为IRB=ID+IBE，ICE和ID随着温度升高而升高(方向电流随温度升高)，会降低IBE，导致ICE降低。

三极管和继电器的区别

三极管和继电器是完全不同的器件。

三极管是电子元件，继电器是电气元件。

首先，三极管和继电器都可以用小电流控制大电流

继电器的主要功能是作为一个电气开关，用于小电流控制大电流。

三极管也可以作为电子开关，通过小电流控制大电流的通断。

第二和第三个器官可以用作电子开关，继电器是机械开关

开关三极管具有寿命长、安全可靠、无机械磨损、体积小的特点。开关三极管可以用小电流控制大电流的通断，应用广泛。

继电器有机械接触，所以机械损耗大，体积大。

三、三极管开关速度快，继电器开关速度慢

因为没有机械接触，所以开关三极管的开关速度可以很快(微秒级)，而继电器的开关速度(毫秒级)由于机械接触的存在明显低于三极管。

第四，开关功能只是三极管功能的一部分

三极管的开关功能只是其功能的一部分，三极管还具有电流放大和稳压功能，这是继电器做不到的。

动词 （verb的缩写）继电器和接触器具有类似的功能

继电器和接触器的功能非常相似，但接触器主要用于控制较大电流的通断。

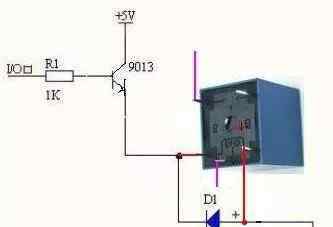

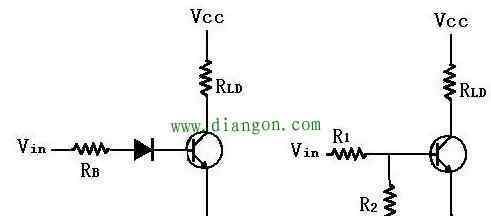

第六，继电器的驱动电路通常由三极管实现

需要有大电流(约50mA)流过继电器线圈，才能将继电器拉进来。一般的集成电路不能提供这么大的电流，需要扩大电流，也就是驱动。一般来说，三极管用于驱动继电器。
