铁塔 基站配套铁塔的应用

通信塔是一种钢塔建筑，在通信行业中应用广泛，发挥着不可替代的作用。其目的是通过塔架将通信天线提升到一定高度，以满足通信覆盖要求。各种新的通信技术不断涌现，尤其是蜂窝移动通信技术的发展，推动了通信塔建设的高潮。通常，每隔一定时间就会建造一个。通信塔作为一个独立的专业，其设计不仅要满足通信的使用功能，还要满足与建筑相关的专业规范，直接关系到工程建设的质量、投资和周期。

塔式

目前常见的塔架按标准分为两种:自立式塔架和斜拉式塔架，自立式塔架分为地面自立式塔架和屋顶自立式塔架两种，按材料分为角钢塔架和钢管塔架；按外形分为三角塔、四边形塔、单管塔、三管塔、四管塔。

塔架按结构可分为塔式结构和杆式结构。塔结构固定在下端，高层结构固定在上端。杆结构由拉线、杆体和基础组成。沿杆体在一定高度设置几层多方拉线，拉线下端锚固在地面，保持杆体直立稳定。

框架式结构

杆状结构景观塔

自立塔主要由基础、塔体(主腹杆、连接板)、辅助设施(平台、梯子、运行架)、防雷接地装置(避雷针、接地线、接地网)四部分组成。自立式铁塔的塔多为变倾角锥形结构，少数塔为截锥或直柱。塔架通常在空之间制成钢架。塔的横截面形状为三角形、正方形、六边形、八边形等。腹杆由横向支撑、斜支撑和辅助支撑组成。除三角形截面的金属塔外，水平梁应定期设置，并设置在塔的倾斜段。

斜拉铁塔主要由基础、塔体和拉索组成。斜拉铁塔是沿塔身高度等长或不等长设置的三向或四向缆索。塔身越高，层数越多。一般每层布置三向或四向电缆。电缆与地面的夹角为30° ~ 60°，最好为45°。电缆材料往往是高强度镀锌钢丝绳，电缆固定不宜过紧或过松。需留小摆空，应打开，塔身截面形状一般为钢管、圆钢、角钢做成三角形或四边形。塔身主杆的每一节用法兰、内外夹板或拼接板连接。塔体基础一般为钢筋混凝土阶梯式独立基础。

因为通信塔的塔型有很多，每种塔型都有自己的特点和适用性，所以在接到设计任务时，首先要搞清楚这一时期建的是哪种塔型，多少塔，以便于后续的勘探工作。

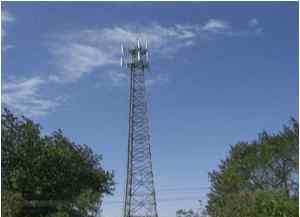

角钢塔的特点。角钢单价便宜，连接运输方便，加工安装要求相对较低，整体性能稳定。但角钢连杆多，迎风面积大，所以自身吨位大，基础占地面积大，一般在10m×10m以上。以50米8*8角钢塔为例。塔的吨位一般在20吨左右。加上基础费用，综合费用30万左右，比较高，角钢塔也缺乏美观。所以角钢塔一般用于野外宏观覆盖，一般用于平原地区。由于角钢塔的稳定性好，在风压较大的地区，角钢塔比其他塔形具有更好的安全性和稳定性。

角铁托盘

钢管塔(又称单管塔、桅杆塔)占地面积小得多，直径1m~3m ~ 3 m，加上基础，所需直径为4m~6m ~ 6 m，钢管塔在外观上比角钢塔美观得多，钢管塔可以大幅度加工安装，有利于大批量生产，质量控制，降低成本，提高工作效率。但钢管塔重量大，结构位移大，对基础要求较高，钢管塔的加工工艺远高于角钢塔，所以成本略高于角钢塔。综合来看，适合场地有限、风压低、交通条件好的地区，一般用于市区或二线城市的城镇。近年来，由于城市外观的要求，许多制造商在单管塔上增加了许多辅助形状，如松树、横幅和热轮等。，这大大改善了单管塔的外观，因此它被广泛应用于城市地区和风景名胜区。

单管塔

本发明重量轻，加工安装简单快捷，基础要求低，成本低。但需要有大的撑杆空，桅杆刚度小，变形大，一般建在空荒芜的野地山区。但拉线塔每年至少需要拧紧调整拉线螺栓一次，维护起来麻烦很多。另外，拉线塔的螺栓外露，容易被盗。拉线塔一旦松动，很容易掉下来。因此，近年来斜塔很少使用。

在许多山区，斜塔相对于其他塔形具有不可替代的优势。因为在山区，建高塔的时候运输和二次搬运难度很大，会增加很多额外的成本。而且在山区建大塔楼，无法满足大范围覆盖的要求，无疑是资源的浪费。然而，斜塔由于重量轻、结构简单、运输方便、成本低而得到了广泛的应用。
